Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BTM50'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

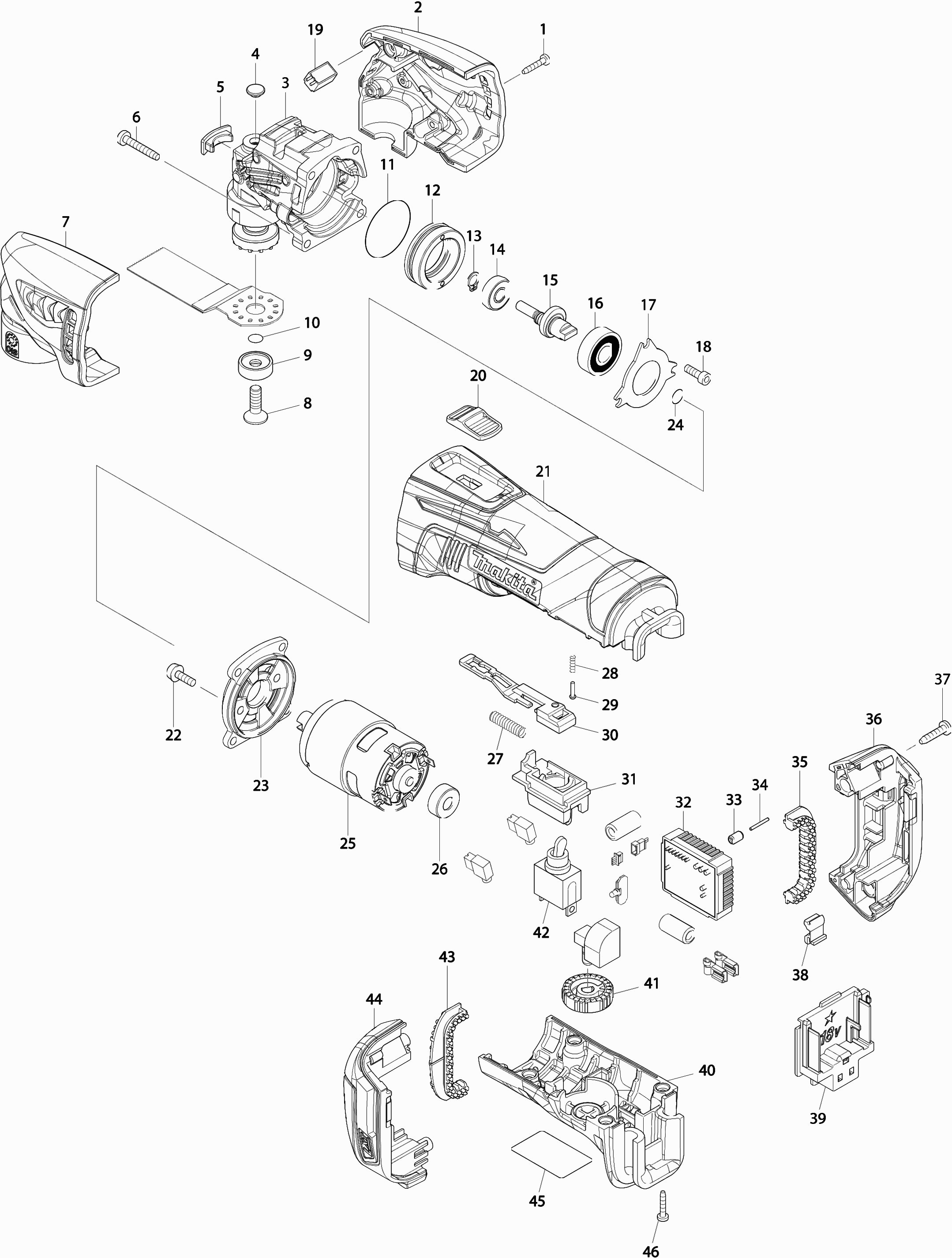

Zeichnungen der Makita BTM50
Teileliste der Makita BTM50
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Gewindeschneidschraube 3x16 | ||||
001 | 266130-9 | 0.83 | 0.99 | |
Frontabdeckung | ||||
002 | 187346-2 | 6.70 | 7.97 | |
Kurbelgehäuse | ||||
003 | 142400-9 | 36.05 | 42.90 | |
Abdeckkappe "b" | ||||
004 | 424511-5 | 0.83 | 0.99 | |
Abdeckkappe "a" | ||||
005 | 424510-7 | 0.83 | 0.99 | |
Gewindeschraube 4X25 Ga7020 | ||||
006 | 266374-1 | 0.83 | 0.99 | |
Frontabdeckung | ||||
007 | 187346-2 | 6.70 | 7.97 | |
Innensechskantschraube M6X14mm M9800 A | ||||
008 | 265674-6 | 1.12 | 1.33 | |
Innensechskantschraube M6X14mm M9800 A | ||||
009 | 265674-6 | 1.12 | 1.33 | |
O-Ring 5 | ||||
010 | 213021-5 | 0.83 | 0.99 | |
O-Ring 33 | ||||
011 | 213479-8 | 0.83 | 0.99 | |
Lagergehäuse | ||||
012 | 326187-3 | 5.71 | 6.79 | |
Sicherungsring S-7 | ||||
013 | 961003-8 | 0.83 | 0.99 | |
Schwenklager 706 A | ||||
014 | 210164-4 | 1.67 | 1.99 | |
Kurbelwelle | ||||
015 | 326186-5 | 7.57 | 9.01 | |
Kugellager 6000ddw | ||||
016 | 211289-7 | 12.22 | 14.54 | |
Lagerverriegelung | ||||
017 | 285856-4 | 0.83 | 0.99 | |
Inbus Schraube m4x12 | ||||
018 | 922118-6 | 0.83 | 0.99 | |
Lichtkreislauf Btm40 | ||||
019 | 620146-2 | 9.67 | 11.51 | |
Schalterknopf | ||||
020 | 453761-5 | 0.83 | 0.99 | |
Motorgehäuse | ||||
021 | 453755-0 | 10.50 | 12.50 | |
Schraube 4x12 | ||||
022 | 911516-9 | 1.39 | 1.65 | |
Abdeckhaube | ||||
023 | 453762-3 | 6.70 | 7.97 | |
O-Ring 8 | ||||
024 | 213030-4 | 0.83 | 0.99 | |
Motor | ||||
025 | 629956-4 | 21.08 | 25.09 | |
Wellendichtring | ||||
026 | 424520-4 | 1.18 | 1.40 | |
Druckfeder 5mm | ||||
027 | 234263-8 | 0.83 | 0.99 | |
Druckfeder 3 | ||||
028 | 233002-3 | 0.83 | 0.99 | |
Niete 2 | ||||
029 | 255058-6 | 0.83 | 0.99 | |
Schaltgabel | ||||
030 | 453757-6 | 0.83 | 0.99 | |
Schaltergehäuse | ||||
031 | 453760-7 | 0.83 | 0.99 | |
Steuergerät | ||||
032 | 632A01-2 | 63.68 | 75.78 | |
Leitungsfilter | ||||
032A | 688161-2 | 0.83 | 0.99 | |
Gummistift 5 | ||||
033 | 263036-2 | 1.18 | 1.40 | |
Stift 1,5 | ||||
034 | 268184-2 | 0.83 | 0.99 | |
Dämpfungsgummi | ||||
035 | 424473-7 | 1.39 | 1.65 | |
Batteriegehäuse | ||||
036 | 187610-1 | 5.98 | 7.12 | |
Gummistift 6 | ||||
036A | 263005-3 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
037 | 266326-2 | |||
Dämpfungsfilt | ||||
038 | 424476-1 | 0.83 | 0.99 | |
Anschlusseinheit (3 Kontakte) | ||||
039 | 644808-8 | 3.54 | 4.21 | |
Handgriffdeckel | ||||
040 | 453756-8 | 3.72 | 4.43 | |
Drehknopf 28mm | ||||
041 | 271617-8 | 1.67 | 1.99 | |
Schalter | ||||
042 | 651423-1 | 11.82 | 14.07 | |
Dämpfungsgummi | ||||
043 | 424473-7 | 1.39 | 1.65 | |
Batteriegehäuse | ||||
044 | 187610-1 | 5.98 | 7.12 | |
Gummistift 6 | ||||
044A | 263005-3 | 0.83 | 0.99 | |
Typenschild | ||||
045 | 897390-8 | 2.71 | 3.22 | |
Gewindeschneidschraube 3x16 | ||||
046 | 266130-9 | 0.83 | 0.99 |
