Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita BUK360RDE'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

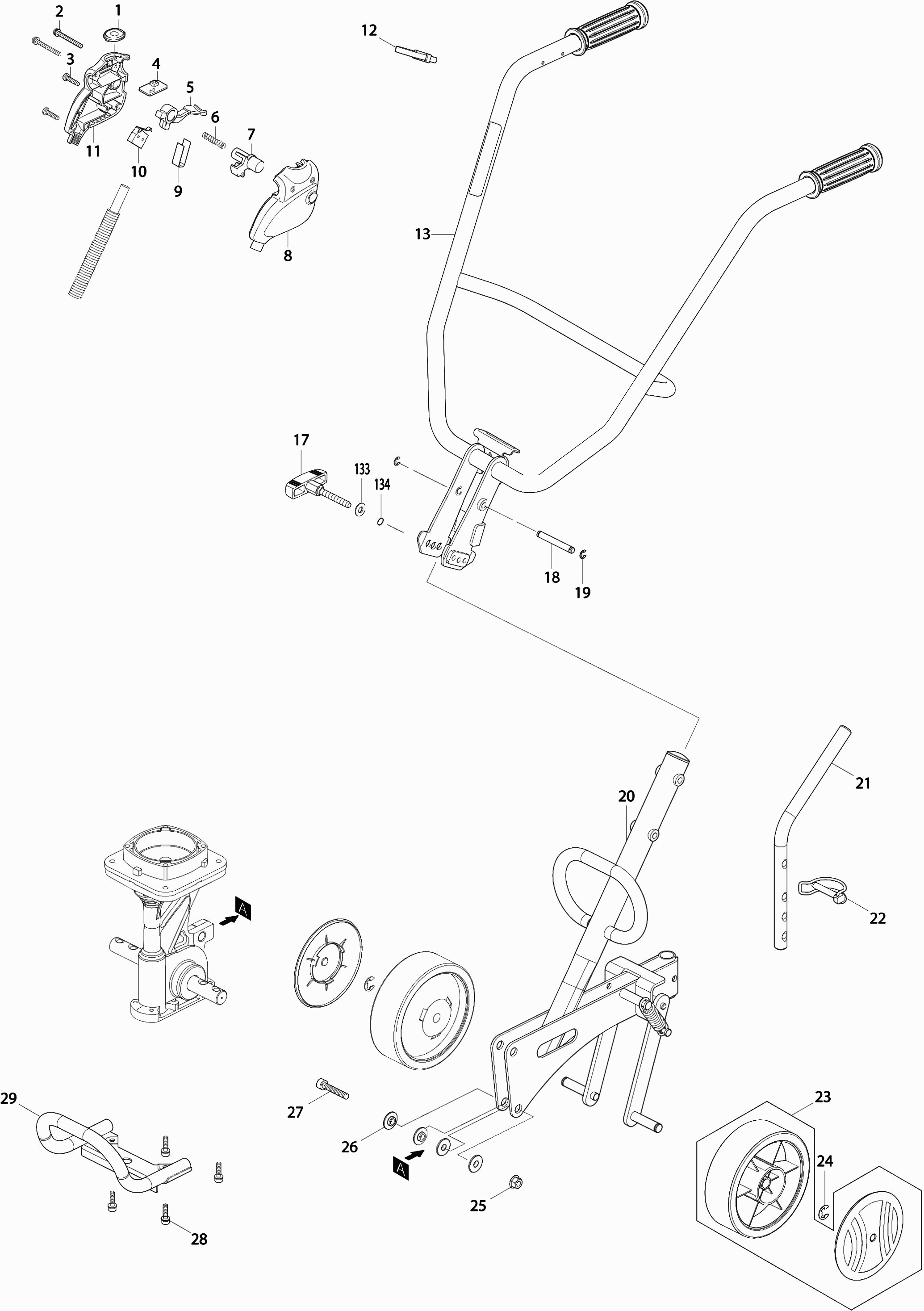

Zeichnungen der Makita BUK360RDE
Teileliste der Makita BUK360RDE
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schaltblech | ||||
| 001 | 141627-8 | 12.56 | 14.95 | |
| Schraube 4x35 | ||||
| 002 | 911163-6 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 003 | 265A48-7 | 0.90 | 1.07 | |
| Schalter | ||||
| 004 | 620155-1 | 7.43 | 8.84 | |
| Schalthebel | ||||
| 005 | 453745-3 | 12.55 | 14.93 | |
| Druckfeder 6x29mm | ||||
| 006 | 233117-6 | 0.83 | 0.99 | |
| Sperrtaste | ||||
| 007 | 453746-1 | 9.54 | 11.35 | |
| Schaltergehäuse | ||||
| 008 | 187349-6 | 13.98 | 16.64 | |
| Blattfeder | ||||
| 009 | 346607-1 | 4.58 | 5.45 | |
| Schalter | ||||
| 010 | 650612-5 | 10.81 | 12.86 | |
| Schaltergehäuse | ||||
| 011 | 187349-6 | 13.98 | 16.64 | |
| Montagering | ||||
| 012 | 687410-4 | 0.83 | 0.99 | |
| Handgriffgehäuse | ||||
| 013 | 141653-7 | 104.34 | 124.16 | |
| Knopf | ||||
| 017 | 271615-2 | 7.44 | 8.85 | |
| Stift 8 | ||||
| 018 | 256531-9 | 1.72 | 2.05 | |
| Stoppring E-6 | ||||
| 019-1 | 259053-8 | 0.83 | 0.99 | |
| Tragbalken Ak3622 | ||||
| 021 | 326106-9 | 12.58 | 14.97 | |
| Einstellstift | ||||
| 022 | 126062-1 | 9.52 | 11.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | 125372-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024-1 | 259055-4 | |||
| MUTTER M8 | ||||
| 025 | 931402-8 | 0.83 | 0.99 | |
| Ring | ||||
| 026 | 332037-2 | 2.44 | 2.90 | |
| Innensechskantschraube M8x45 | ||||
| 027 | 922466-3 | 1.06 | 1.26 | |
| Bolzen M6X25 | ||||
| 028 | 922343-9 | 1.21 | 1.44 | |
| Griff | ||||
| 029 | 165660-6 | 12.72 | 15.14 | |
| Anker | ||||
| 036 | 135516-7 | 150.83 | 179.49 | |
| Linker Zahnradset | ||||
| 037-1 | 126228-3 | 70.59 | 84.00 | |
| Sechskantschraube + Unterlegscheibe M8 | ||||
| 038 | 265598-6 | 3.65 | 4.34 | |
| Halteblech | ||||
| 039 | 165682-6 | 11.16 | 13.28 | |
| Rechtes Vertikutiermesser | ||||
| 040 | 346521-1 | 14.24 | 16.95 | |
| Vertikutiermesser links | ||||
| 041 | 346522-9 | 14.24 | 16.95 | |
| Mutter M/Bus M8 | ||||
| 042 | 264067-4 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 126196-0 | |||
| Sechskantschraube + Unterlegscheibe M8 | ||||
| 044 | 265598-6 | 3.65 | 4.34 | |
| Halteblech | ||||
| 045 | 165683-4 | 11.16 | 13.28 | |
| Vertikutiermesser links | ||||
| 046 | 346522-9 | 14.24 | 16.95 | |
| Mutter M/Bus M8 | ||||
| 048 | 264067-4 | 2.80 | 3.33 | |
| Stift 8 | ||||
| 049 | 256532-7 | 2.08 | 2.48 | |
| Haltestift | ||||
| 050 | 259052-0 | 2.08 | 2.48 | |
| Zahnrad Set A + B rechts | ||||
| 051-1 | 126227-5 | 70.59 | 84.00 | |
| Sechskantschraube + Unterlegscheibe M8 | ||||
| 052 | 265598-6 | 3.65 | 4.34 | |
| Halteblech | ||||
| 053 | 165664-8 | 11.16 | 13.28 | |
| Vertikutiermesser links | ||||
| 054 | 346522-9 | 14.24 | 16.95 | |
| Rechtes Vertikutiermesser | ||||
| 055 | 346521-1 | 14.24 | 16.95 | |
| Mutter M/Bus M8 | ||||
| 056 | 264067-4 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 126195-2 | |||
| Sechskantschraube + Unterlegscheibe M8 | ||||
| 058 | 265598-6 | 3.65 | 4.34 | |
| Halteblech | ||||
| 059 | 165665-6 | 11.16 | 13.28 | |
| Rechtes Vertikutiermesser | ||||
| 060 | 346521-1 | 14.24 | 16.95 | |
| Mutter M/Bus M8 | ||||
| 062 | 264067-4 | 2.80 | 3.33 | |
| Dichtung | ||||
| 068 | 442179-5 | 2.80 | 3.33 | |
| Leitungsfilter | ||||
| 069 | 688165-4 | 0.83 | 0.99 | |
| Stoppring E-8 | ||||
| 070-1 | 259054-6 | 0.83 | 0.99 | |
| Zahnrad 18 | ||||
| 071 | 227759-6 | 8.46 | 10.07 | |
| Kugellager 6000zz | ||||
| 072 | 210067-2 | 1.21 | 1.44 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 073-1 | 213148-1 | |||
| Kugellager 1024 | ||||
| 074 | 211383-5 | 19.27 | 22.93 | |
| Ring 10 | ||||
| 075 | 257322-1 | 1.21 | 1.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 076 | 211472-6 | |||
| Schneckengetriebe | ||||
| 077 | 221426-5 | 20.09 | 23.91 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 078 | 211473-4 | |||
| Getriebeeinheit | ||||
| 079 | 318896-8 | 73.70 | 87.70 | |
| Napf | ||||
| 080 | 346519-8 | 1.43 | 1.70 | |
| Dichtring 20 | ||||
| 081 | 213633-4 | 7.44 | 8.85 | |
| Kugellager 6004 | ||||
| 083 | 211474-2 | 4.08 | 4.86 | |
| Schneckengetriebe 35 | ||||
| 084 | 221425-7 | 70.58 | 83.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 085-1 | 326330-4 | |||
| Dichtung | ||||
| 086 | 413156-4 | 2.80 | 3.33 | |
| Einsatzeinheit | ||||
| 087 | 346520-3 | 3.65 | 4.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 089 | 141619-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 090 | 898908-8 | |||
| Gewindebohrer 4x18 | ||||
| 091 | 265A48-7 | 0.90 | 1.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 092 | 897282-1 | |||
| Inbusbolzen M6x17 | ||||
| 093 | 265484-1 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 094 | 253111-2 | 0.83 | 0.99 | |
| Motorgehäuse | ||||
| 095 | 187350-1 | 53.01 | 63.08 | |
| Schalter | ||||
| 096 | 651534-2 | 16.07 | 19.12 | |
| Linsenplatte | ||||
| 097 | 141628-6 | 13.75 | 16.36 | |
| Gummiband | ||||
| 098 | 421448-7 | 1.43 | 1.70 | |
| Leitungsfilter | ||||
| 099 | 688165-4 | 0.83 | 0.99 | |
| Controller | ||||
| 100 | 620154-3 | 115.42 | 137.35 | |
| Leitungsfilter | ||||
| 101 | 688165-4 | 0.83 | 0.99 | |
| Anschlusseinheit | ||||
| 102 | 643849-1 | 4.08 | 4.86 | |
| Kabelbaum | ||||
| 104 | 632A04-6 | 4.09 | 4.87 | |
| Gewindebohrer 4x18 | ||||
| 105 | 265A48-7 | 0.90 | 1.07 | |
| Kabel | ||||
| 106 | 699057-2 | 14.24 | 16.95 | |
| Montagering | ||||
| 107 | 687410-4 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 108 | 265A48-7 | 0.90 | 1.07 | |
| Motorgehäuse | ||||
| 109 | 187350-1 | 53.01 | 63.08 | |
| Unterlegscheibe 6 | ||||
| 110 | 253111-2 | 0.83 | 0.99 | |
| Inbusbolzen M6x17 | ||||
| 111 | 265484-1 | 0.83 | 0.99 | |
| Motor | ||||
| 113 | 629957-2 | 208.16 | 247.71 | |
| Getriebe 13 | ||||
| 114 | 227758-8 | 7.44 | 8.85 | |
| MUTTER M8 | ||||
| 115 | 252194-9 | 0.83 | 0.99 | |
| Schraube Pt4x12mm | ||||
| 116 | 266020-6 | 0.83 | 0.99 | |
| 4 Unterlegscheibe | ||||
| 117 | 267099-0 | 0.83 | 0.99 | |
| Abdeckhaube | ||||
| 118 | 424507-6 | 2.80 | 3.33 | |
| Verschluss | ||||
| 119 | 162343-9 | 4.08 | 4.86 | |
| Verschluss | ||||
| 120 | 162343-9 | 4.08 | 4.86 | |
| Gehäuse | ||||
| 121 | 141651-1 | 114.90 | 136.73 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 122 | 897517-0 | |||
| Klemmenhalterung | ||||
| 123 | 687053-2 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 124 | 265A48-7 | 0.90 | 1.07 | |
| Klammer | ||||
| 125 | 453747-9 | 5.22 | 6.21 | |
| Gewindebohrer 4x18 | ||||
| 126 | 265A48-7 | 0.90 | 1.07 | |
| Sechskantschraube M6x35 | ||||
| 128 | 266781-8 | 2.08 | 2.48 | |
| Komplette Schutzblech | ||||
| 129 | 141663-4 | 34.35 | 40.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 898904-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | 898903-8 | |||
| Gewindeschraube 5x20 | ||||
| 132 | 266021-4 | 0.83 | 0.99 | |
| Sicherungsring 10 | ||||
| 133 | 232277-1 | 4.08 | 4.86 | |
| O-Ring 7 | ||||
| 134 | 213026-5 | 0.83 | 0.99 | |
