Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita CS002G'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

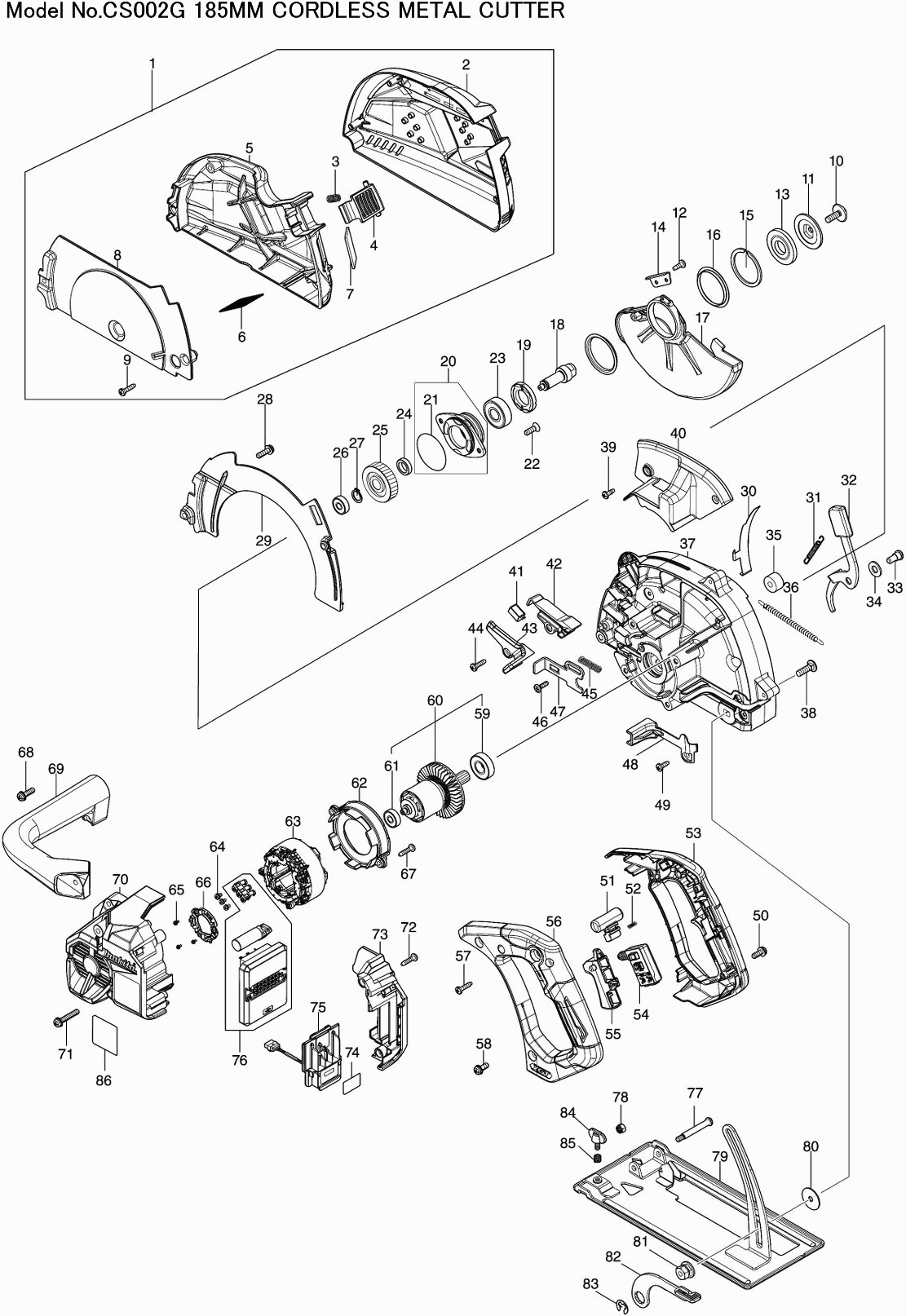

Zeichnungen der Makita CS002G
Teileliste der Makita CS002G
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 136729-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 183W40-2 | |||
| Label XGT HS004G | ||||
| 002C10 | 8012U4-2 | 0.83 | 0.99 | |
| Warnschild | ||||
| 002C20 | 810055-5 | 2.80 | 3.33 | |
| Druckfeder 6mm CS002G | ||||
| 003 | 233189-1 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 413E80-1 | |||
| Staubschutzgehäuse CS002G | ||||
| 005 | 312C66-9 | 23.68 | 28.18 | |
| Abdeckplatte CS002G | ||||
| 006 | 347996-7 | 4.73 | 5.63 | |
| Sichtfenster | ||||
| 007 | 431005-3 | 11.68 | 13.90 | |
| Staubplatte CS002G | ||||
| 008 | 312C67-7 | 17.97 | 21.38 | |
| Gewindebohrer 4x18 | ||||
| 009 | 265A48-7 | 0.90 | 1.07 | |
| Sechskantschraube 6x18 | ||||
| 010 | 266458-5 | 0.83 | 0.99 | |
| Außenflansch 40 | ||||
| 011 | 224366-6 | 5.88 | 7.00 | |
| Gewindeschraube M4x12mm Ck | ||||
| 012 | 266026-4 | 0.83 | 0.99 | |
| Innenflansch 40 | ||||
| 013 | 224370-5 | 5.22 | 6.21 | |
| Stützplatte | ||||
| 014 | 344944-7 | 2.44 | 2.90 | |
| Sicherungsring Wr-40 Hr4500C * | ||||
| 015 | 961186-4 | 1.43 | 1.70 | |
| Abstandshalter CS002G | ||||
| 016 | 347964-0 | 0.83 | 0.99 | |
| Schutzkappe CS002G | ||||
| 017 | 312C69-3 | 26.17 | 31.14 | |
| Welle CS002G | ||||
| 018 | 327957-3 | 3.31 | 3.94 | |
| Lagersicherung 19-33 | ||||
| 019 | 285802-7 | 1.80 | 2.14 | |
| Lagergehäuse CS002G A | ||||
| 020 | 136703-1 | 9.80 | 11.66 | |
| O-Ring 42 | ||||
| 021 | 213565-5 | 0.83 | 0.99 | |
| Senkschrauben 5x13 | ||||
| 022 | 265034-2 | 0.83 | 0.99 | |
| Kugellager 6201dw1 | ||||
| 023 | 211129-9 | 7.44 | 8.85 | |
| Unterlegscheibe 12 | ||||
| 024 | 257011-8 | 1.21 | 1.44 | |
| Zahnrad 29 CS002G | ||||
| 025 | 227944-1 | 4.73 | 5.63 | |
| Kugellager 626zz | ||||
| 026 | 210143-2 | 2.80 | 3.33 | |
| Sicherungsring S-12 | ||||
| 027 | 961052-5 | 0.83 | 0.99 | |
| Schraube 5x20 | ||||
| 028 | 911228-4 | 0.83 | 0.99 | |
| Sägekappe CS002G | ||||
| 029 | 312C68-5 | 16.24 | 19.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 030 | 347A66-8 | |||
| Druckfeder 4 | ||||
| 031 | 231823-7 | 1.43 | 1.70 | |
| Einstellknopf CS002G | ||||
| 032 | 162B55-6 | 5.33 | 6.34 | |
| Schraube M6 | ||||
| 033 | 251267-5 | 0.83 | 0.99 | |
| Mutterschraube M6 4112HS | ||||
| 033-1 | 265506-7 | 2.44 | 2.90 | |
| Unterlegscheibe 8 | ||||
| 034 | 941202-8 | 0.83 | 0.99 | |
| Unterlegscheibe 8x0,5mm | ||||
| 034-1 | 253139-0 | 0.83 | 0.99 | |
| Gummibuchse 6 | ||||
| 035 | 262552-1 | 1.01 | 1.20 | |
| Zugfeder 4x72mm | ||||
| 036 | 231845-7 | 0.83 | 0.99 | |
| Getriebe CS002G | ||||
| 037 | 141H36-9 | 51.76 | 61.59 | |
| O-Ring 28 | ||||
| 037C10 | 213437-4 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 037C20 | 263002-9 | 0.83 | 0.99 | |
| Flachrundschraube M6x20mm | ||||
| 038 | 266737-1 | 0.83 | 0.99 | |
| Gewindeschraube M4x12mm Ck | ||||
| 039 | 266026-4 | 0.83 | 0.99 | |
| Zahnradabdeckung CS002G | ||||
| 040 | 413E82-7 | 4.15 | 4.94 | |
| Ledkreis DHR680 | ||||
| 041 | 620936-3 | 8.46 | 10.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 413E86-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 413E85-1 | |||
| Gewindeschneidschraube Ct 4x16 | ||||
| 044 | 266034-5 | 0.83 | 0.99 | |
| Druckfeder 6 5903R | ||||
| 045 | 233084-5 | 0.83 | 0.99 | |
| Met.Schraube M4x14mm DHS782 | ||||
| 046 | 251529-1 | 0.83 | 0.99 | |
| Wellensperre CS002G | ||||
| 047 | 347963-2 | 2.92 | 3.47 | |
| Abdeckkappe CS002G | ||||
| 048 | 413E79-6 | 1.88 | 2.24 | |
| Gewindeschraube M4x12mm Ck | ||||
| 049 | 266026-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050 | 911218-7 | |||
| Verriegelungstaste Kp0810/C | ||||
| 051 | 419704-7 | 1.51 | 1.80 | |
| Druckfeder 4 | ||||
| 052 | 231433-0 | 0.83 | 0.99 | |
| Griff CS002G | ||||
| 053 | 183V81-2 | 17.97 | 21.38 | |
| Schalter HS009/010G | ||||
| 054 | 650008-0 | 21.54 | 25.63 | |
| Schaltgriff HS009/010G | ||||
| 055 | 413C24-9 | 0.83 | 0.99 | |
| Griff CS002G | ||||
| 056 | 183V81-2 | 17.97 | 21.38 | |
| Gewindebohrer 4x18 | ||||
| 057 | 265A48-7 | 0.90 | 1.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 911218-7 | |||
| Kugellager 6001dw | ||||
| 059 | 211131-2 | 9.52 | 11.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | 519749-6 | |||
| Kugellager 626zz | ||||
| 061 | 210143-2 | 2.80 | 3.33 | |
| Zwischenplatte CS002G | ||||
| 062 | 413E81-9 | 2.53 | 3.01 | |
| Feld | ||||
| 063 | 629A85-9 | 26.11 | 31.07 | |
| Kreuzschlitzschraube M3X6 | ||||
| 064 | 652069-6 | 0.83 | 0.99 | |
| Met.schr. M2x5mm RS002G | ||||
| 065 | 652093-9 | 0.83 | 0.99 | |
| Sensorsatz RS002G | ||||
| 066 | 632R96-7 | 21.70 | 25.82 | |
| Gewindebohrer 4x18 | ||||
| 067 | 265A48-7 | 0.90 | 1.07 | |
| Schraube 5x20 | ||||
| 068 | 911228-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 069 | 413E78-8 | |||
| Motorgehäuse CS002G | ||||
| 070 | 141H38-5 | 17.97 | 21.38 | |
| Gummistift 6 | ||||
| 070C10 | 263005-3 | 0.83 | 0.99 | |
| Schraube 5x30 | ||||
| 071 | 911253-5 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 072 | 265A48-7 | 0.90 | 1.07 | |
| Anschlussgehäuse CS002G | ||||
| 073 | 141H41-6 | 6.74 | 8.02 | |
| Gummistift 6 | ||||
| 073C10 | 263005-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | 8117M5-6 | |||
| Anschlusseinheit TD001G | ||||
| 075 | 632P75-3 | 8.46 | 10.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 076 | 620H98-5 | |||
| Kreuzschlitzschraube M5 | ||||
| 077 | 265075-8 | 1.43 | 1.70 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 078 | 252103-8 | 0.83 | 0.99 | |
| CS002G Basisplatte | ||||
| 079 | 162B41-7 | 39.02 | 46.43 | |
| Unterlegscheibe 6x25mm | ||||
| 080 | 253196-8 | 1.06 | 1.26 | |
| Mutter M6 CS002G | ||||
| 081 | 252312-9 | 9.80 | 11.66 | |
| Hebel 50 HS003/4G | ||||
| 082 | 271460-5 | 1.43 | 1.70 | |
| Sicherungsring E-12 | ||||
| 083 | 257953-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 084 | 265701-9 | |||
| Druckfeder 7 | ||||
| 085 | 231316-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 086 | 8117J0-5 | |||
