Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DBC3310'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita DBC3310

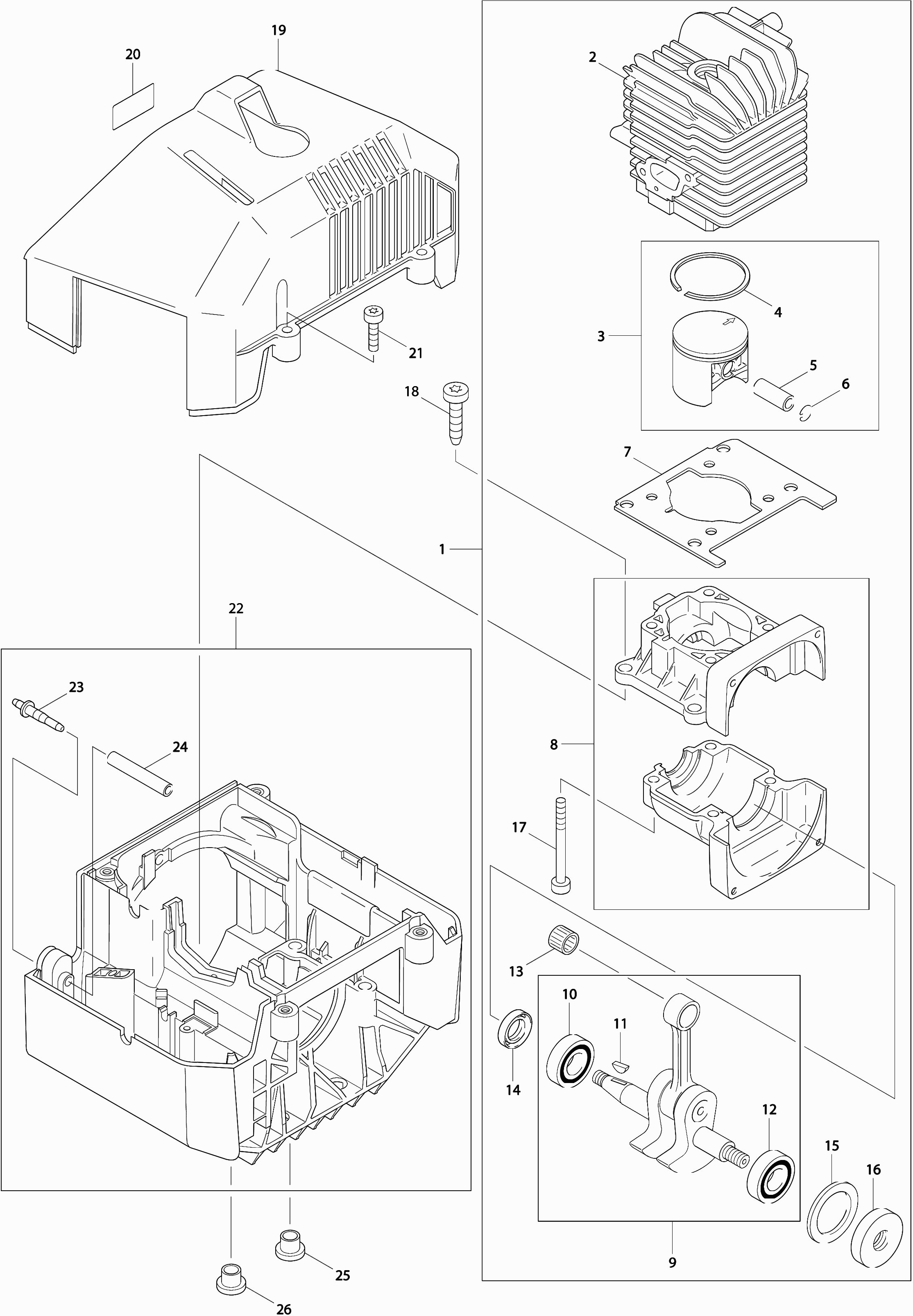

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teilezeichnung 3
Zum Vergrößern anklicken

Teilezeichnung 4
Zum Vergrößern anklicken

Teilezeichnung 5
Zum Vergrößern anklicken

Teilezeichnung 6
Zum Vergrößern anklicken

Teilezeichnung 7
Zum Vergrößern anklicken

Teilezeichnung 8
Zum Vergrößern anklicken

Teileliste der Makita DBC3310

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Keine Informationen verfügbar, nicht bestellbar
001 384100100

Zylinder D=37
002 384131012 203.29 241.92

Kolben 37mm
003 957132384 35.86 42.67

Kolbenring
004 021132030 16.84 20.04

Kolbenbolzen
005 385132030 8.46 10.07

Sicherungsring
006 385132040 1.72 2.05

Zylinderdichtung Dbc3300 A
007 965527010 8.84 10.52

Kurbelgehäuse-Set
008 385111102 66.84 79.54

Kurbelwelle
009 385120100 199.86 237.83

Kugellager 6201
010 211109-5 4.58 5.45

Keil 2.0x3.7
011 939620371 1.06 1.26

Kugellager 6201
012 211109-5 4.58 5.45

Nadellager
013 962211033 7.44 8.85

Dichtung 12-20x5
014 962900057 5.22 6.21

Ring
015 900006217 1.21 1.44

Wellendichtring
016 962900060 6.58 7.83

Metallschraube Ck M5x55mm
017 908505555 1.43 1.70

Zylinderschraube 6.7x30
018 913467304 1.01 1.20

Abdeckgehäuse
019 385118613 37.16 44.22

Metallschraube Ck M5x20mm
021 266607-4 0.83 0.99

Motorgehäuse
022 386110313 74.76 88.96

Nippel A
023 001131020 5.22 6.21

Benzinschlauch 2,5x5,5mm 100cm
024 965452090 17.90 21.30

Stopfen Dbc *
025 965404240 1.43 1.70

Stopfen Dbc *
026 965404240 1.43 1.70

Kupplungsgehäuse
027 385217000 74.76 88.96

Puffer
028 965403380 5.88 7.00

Spannring für Kupplung
029 965903062 11.68 13.90

Torx Schraube 6x25
030 908006255 1.21 1.44

Zylinderschraube 6.7x25
031 913467254 1.01 1.20

Kupplung Dbc3300-4000
032 010181000 43.02 51.19

Feder
033 385184020 2.08 2.48

Keine Informationen verfügbar, nicht bestellbar
034 385141012

Unterlegscheibe 8mm EA3201S A
035 267822-3 0.83 0.99

Sechskantmutter M8X1 A
036 264022-6 1.01 1.20

Zündung Dbc3300-4000 A
037 385143032 70.18 83.51

Stecker *
038 965605411 1.01 1.20

Metallschraube Ck M5x20mm
039 266607-4 0.83 0.99

Isolatieleiding 6X0,5X1000MM P
040 970502120 6.58 7.83

Zündkabel 100cm
041 970310200 6.58 7.83

Zündkerzenkappe inkl Klemme
042 385147100 9.52 11.33

ZÜNDKERZE A
043 168517-0 5.22 6.21

Startvorrichtung DBC3300
044 385160304 31.62 37.63

Seil
045 387164010 6.60 7.85

Keine Informationen verfügbar, nicht bestellbar
046 957404691

Starter Reparatursatz
047 957160385 11.32 13.47

Startertrommel
048 385162020 11.68 13.90

Rückholfeder
049 385163100 11.32 13.47

Starterrad
050 385166040 6.58 7.83

Sechskantmutter M8X1 A
051 264022-6 1.01 1.20

Metallschraube Ck M5x20mm
052 266607-4 0.83 0.99

Etikett (Startinr.) Dbc *
053 980114147 9.54 11.35

Auspuff
057 957174385 60.98 72.57

Innensechskantschraube M5X14Mm Pc-6114 A
058 266986-0 0.83 0.99

Dichtung
059 965527040 1.43 1.70

Kühlblech
060 385174012 3.65 4.34

Dichtung
061 965527030 1.80 2.14

Zwischenstück
062 385131071 43.02 51.19

Dichtung
064 965527020 1.27 1.51

Einstellführung
065 385154011 5.22 6.21

Choke Schalter
066 028150740 2.56 3.05

Choke Stange Dbc3300-4000
067 385150030 2.44 2.90

Federplatte Dbc3300-4000
068 385150020 1.72 2.05

Torxschr 3.5X13 Des300-350-400
069 915135130 1.21 1.44

Mutter Ehw120
070 001173060 1.80 2.14

Dichtung
071 965527060 1.27 1.51

Luftfilter Dbc3300-4000
072 385173100 10.81 12.86

Luftfilterdeckel
073 385118060 22.75 27.07

Schraube 5x14
074 266947-0 0.83 0.99

Vergaser
075 957151110 95.74 113.93

Keine Informationen verfügbar, nicht bestellbar
076 021151160

Leerlaufstellschraube *
077 001151400 5.22 6.21

Druckfeder Stat.
078 021151230 3.22 3.83

Schraube
079 118151190 2.80 3.33

Membran-Set
080 957151010 11.16 13.28

Membrandeckel
081 021151120 10.81 12.86

Schraube
082 378151220 1.21 1.44

Schraube
083 378151220 1.21 1.44

Regulierungsmembransatz
084 957151020 11.16 13.28

Drosselklappenschaft
085 385151040 12.55 14.93

Feder *
086 371151310 2.80 3.33

Drosselklappe
087 001151680 3.37 4.01

SCHRAUBE M4X35
088 118151060 2.44 2.90

SCHRAUBE M4X35
089 118151060 2.44 2.90

Sperrplatte Wj-105
090 108151350 2.80 3.33

Chokehebel Mit Ventil Dbc4510
091 385151020 12.58 14.97

Starterklappe
092 001151350 6.58 7.83

Kugel *
093 118151170 2.80 3.33

Feder H *
094 118151160 3.22 3.83

Feder
095 021151530 2.80 3.33

Feder L
096 021151480 3.83 4.56

Filter
097 021151180 2.16 2.57

Lenkerteil-Set
098 957150040 11.32 13.47

Einstellschraube H
099 001151420 10.81 12.86

Einstellschraube L
100 001151410 10.81 12.86

Keine Informationen verfügbar, nicht bestellbar
101 385114611

Keine Informationen verfügbar, nicht bestellbar
102 957114010

Benzinschlauch 2,5x5,5mm 100cm
103 965452090 17.90 21.30

Benzindeckel Dbc340 A
104 010114091 6.58 7.83

Ansaugkopf
105 010114150 12.58 14.97

Benzinfilter
106 963601150 11.19 13.32

Scheibe
107 928605500 2.16 2.57

Keine Informationen verfügbar, nicht bestellbar
108 965452480

Spannhülse Dbc3300
109 385310631 6.58 7.83

Schraube Dbc3300-4000 *
110 908006305 1.01 1.20

Ring Dbc3300-4000 *
111 924106400 0.83 0.99

Mutter M6 DVC660
112 252268-6 0.83 0.99

Platte
113 385365010 8.46 10.07

Puffer
114 965403380 5.88 7.00

Platte
115 385316011 10.99 13.08

Schraube 6.7x16
116 913467164 1.01 1.20

Etikett Dbc3310 *
117 980114671 5.24 6.24

Keine Informationen verfügbar, nicht bestellbar
119 385726061

Keine Informationen verfügbar, nicht bestellbar
120 385310060

Schraube Dbc3300-4000 *
126 915435254 0.83 0.99

Schraube 5X30 *
127 908605305 1.21 1.44

Sechskantmutter M5
128 920205000 0.83 0.99

Kabelhalter
129 385176010 2.08 2.48

Keine Informationen verfügbar, nicht bestellbar
130 913455204

Durchgang Ehw120 *
131 965401018 2.45 2.92

Keine Informationen verfügbar, nicht bestellbar
132 387311100

Klemmplatten Set *
133 957310610 28.73 34.19

Schraube
134 900108555 1.21 1.44

Revet 8,4mm A
135 924108410 1.43 1.70

Met.Schraube Ck M5x16mm
136 266605-8 1.01 1.20

Hauptrohr
138 010261020 189.87 225.95

AUFNAHMEDORN
139 385228030 45.06 53.62

Label Ms340/400
140 980114628 7.43 8.84

Keine Informationen verfügbar, nicht bestellbar
141 980114148

Sicherheitsetikett
142 980114119 2.05 2.44

Schutzkappe "Fadenspule"
143 010341612 33.46 39.82

Met.Schraube Ck M5x16mm
144 266605-8 1.01 1.20

Unterlegscheibe(a2) C18dmr
145 385341070 20.76 24.70

Schneidmesser für Draht
146 957341010 9.52 11.33

Beschermkap 200mm "mes"
147 010341630 46.42 55.24

Keine Informationen verfügbar, nicht bestellbar
148 908005125

Fahre senkrecht
149 385200203 309.17 367.91

Blockierset
150 957385272 14.90 17.73

Öldichtungsring 20x5x35
151 962900055 6.58 7.83

Schraube
152 900210104 7.43 8.84

Dichtung
153 963604084 2.56 3.05

Keine Informationen verfügbar, nicht bestellbar
154 908005125

Sechskantschraube M5x25mm
155 266984-4 0.83 0.99

Ring
156 385228020 14.90 17.73

Aufwindschutz
157 385224411 6.90 8.21

Aufnahmeteller
158 385224012 49.85 59.32

Druckplatte
159 385224022 31.62 37.63

Sicherungsmutter
160 385228041 4.58 5.45

Führungsschale
161 385218020 11.16 13.28

Kappenverstärkung Dbc300+301 *
163 957341020 9.52 11.33

Stoßring
164 385224521 14.23 16.93

Nicht mehr lieferbar, kein Ersatz
165 385224130

Nicht mehr lieferbar, kein Ersatz
166 385224171

Transportbescherming slagmes
167 385341411 7.83 9.32

Keine Informationen verfügbar, nicht bestellbar
168 370341450

Combisleutel
169 958501633 5.32 6.33

Schroevendraaier carburateur
170 783012-5 2.59 3.08

Torx sleutel T27
171 782025-3 3.57 4.25

Keine Informationen verfügbar, nicht bestellbar
172 950004001

Keine Informationen verfügbar, nicht bestellbar
173 384260100

Keine Informationen verfügbar, nicht bestellbar
175 385260040

Sicherheitsstift
176 385260030 2.44 2.90

Schulterpad (2 Stück)
177 385260050 23.74 28.25

Plastikklemme
178 385260060 12.55 14.93

Keine Informationen verfügbar, nicht bestellbar
179 385224500

Nicht mehr lieferbar, kein Ersatz
180 378224020

Keine Informationen verfügbar, nicht bestellbar
181 385224510

Keine Informationen verfügbar, nicht bestellbar
182 384224500

Spule für Draht
183 385224570 16.07 19.12

Gewindestück
184 385224560 5.22 6.21

Adapter
185 385224550 15.33 18.24

Draadkop 4x2,4 Man M12x1,50L
186 385224541 34.31 40.83
