Makita DBC340 Zeichnungen und Teile
Genaue Typennummer:
DBC340
DBC340

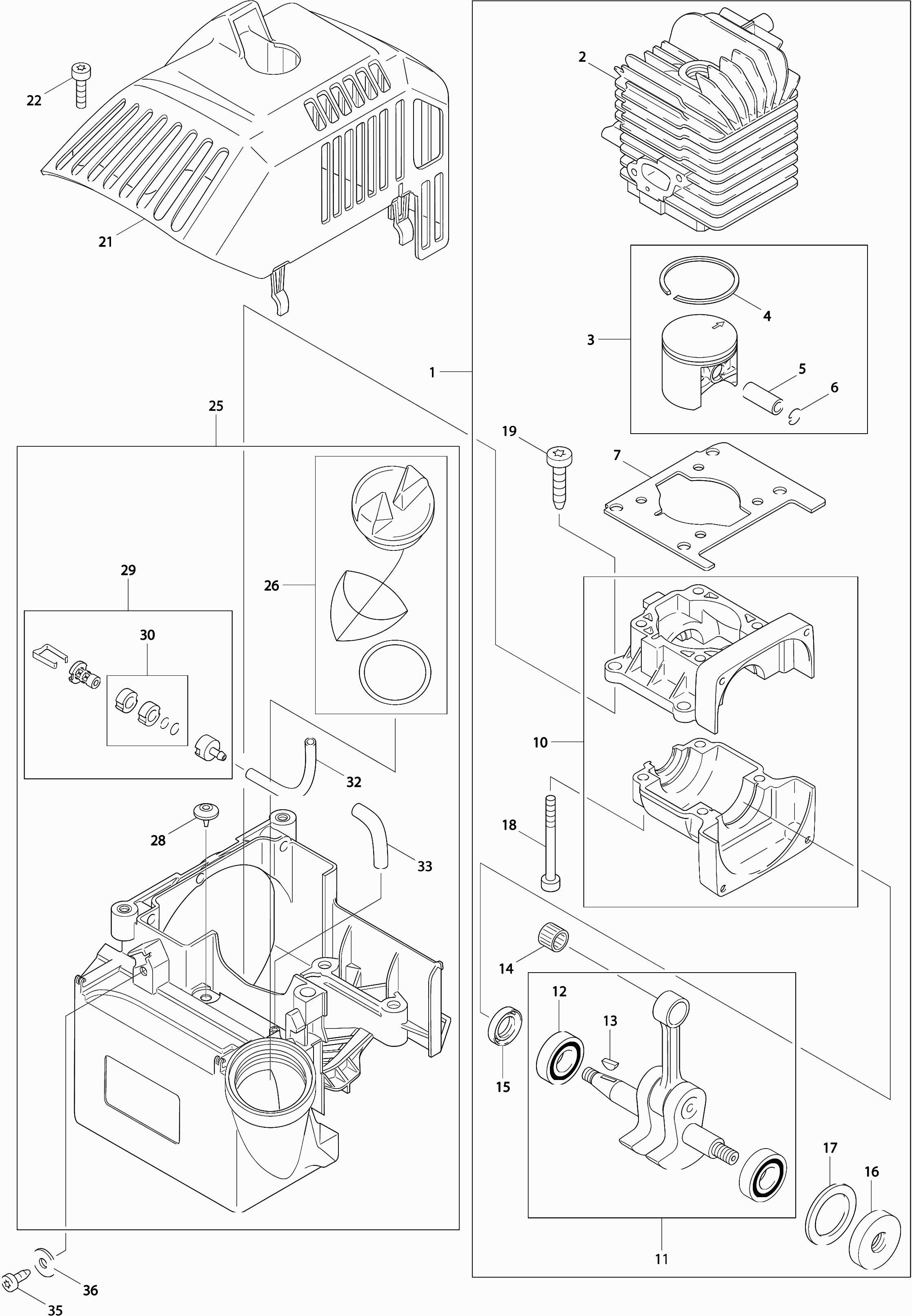

Zeichnungen der MAKITA DBC340
Teileliste der MAKITA DBC340
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 001 | 384100100 | Nicht mehr lieferbar | ||
| Cilinder D=37 | ||||
| 002 | 384131012 | Cilinder D=37 | € 185.02 | |
| Zuiger 37mm | ||||
| 003 | 957132384 | Zuiger 37mm | € 48.49 | |
| Zuigerveer | ||||
| 004 | 021132030 | Zuigerveer | € 13.85 | |
| Kolbenbolzen | ||||
| 005 | 385132030 | Kolbenbolzen | € 8.21 | |
| Sicherungsring | ||||
| 006 | 385132040 | Sicherungsring | € 1.39 | |
| Cilinderpakking Dbc3300 A | ||||
| 007 | 965527010 | Cilinderpakking Dbc3300 A | € 5.08 | |
| Krukashuis set | ||||
| 010 | 385111102 | Krukashuis set | € 99.53 | |
| Kurbelwelle | ||||
| 011 | 385120100 | Kurbelwelle | € 210.54 | |
| Kogellager 6201 | ||||
| 012 | 211109-5 | Kogellager 6201 | € 4.45 | |
| Spie 2.0x3.7 | ||||
| 013 | 939620371 | Spie 2.0x3.7 | € 0.97 | |
| Nadellager | ||||
| 014 | 962211033 | Nadellager | € 7.24 | |
| Afdichting 12-20x5 | ||||
| 015 | 962900057 | Afdichting 12-20x5 | € 5.08 | |
| Keerring | ||||
| 016 | 962900060 | Keerring | € 6.40 | |
| Ring | ||||
| 017 | 900006217 | Ring | € 1.18 | |
| Met.schroef Ck M5x55mm | ||||
| 018 | 908505555 | Met.schroef Ck M5x55mm | € 1.39 | |
| Cilinder schroef 6,7x30 | ||||
| 019 | 913467304 | Cilinder schroef 6,7x30 | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 021 | 387118011 | Nicht mehr lieferbar | ||
| Met.Schroef Ck M5X20Mm | ||||
| 022 | 266607-4 | Met.Schroef Ck M5X20Mm | € 1.16 | |
| Nicht mehr lieferbar | ||||
| 025 | 387110100 | Nicht mehr lieferbar | ||
| Benzinedop Dbc340 A | ||||
| 026 | 010114091 | Benzinedop Dbc340 A | € 6.40 | |
| Ontluchtings ventiel | ||||
| 028 | 965404222 | Ontluchtings ventiel | € 5.08 | |
| Aanzuigkop A | ||||
| 029 | 010114010 | Aanzuigkop A | € 5.71 | |
| Filter Set (10 Stuks) | ||||
| 030 | 010114020 | Filter Set (10 Stuks) | € 30.75 | |
| Benzineslang 3x5,5mm 100cm | ||||
| 032 | 965452382 | Benzineslang 3x5,5mm 100cm | € 9.26 | |
| Benzineleiding | ||||
| 033 | 965452470 | Benzineleiding | € 13.85 | |
| Torx Schroef 4,7X13 | ||||
| 035 | 913447134 | Torx Schroef 4,7X13 | € 0.97 | |
| Scheibe | ||||
| 036 | 924805310 | Scheibe | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 037 | 387217600 | Nicht mehr lieferbar | ||
| Cilinder schroef 6,7x25 | ||||
| 038 | 913467254 | Cilinder schroef 6,7x25 | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 039 | 965903080 | Nicht mehr lieferbar | ||
| Torx schroef 6x25 | ||||
| 040 | 908006255 | Torx schroef 6x25 | € 1.18 | |
| Koppeling Dbc3300-4000 | ||||
| 041 | 010181000 | Koppeling Dbc3300-4000 | € 41.85 | |
| Veer | ||||
| 042 | 385184020 | Veer | € 2.02 | |
| Nicht mehr lieferbar | ||||
| 043 | 385141012 | Nicht mehr lieferbar | ||
| Veerring 8Mm A | ||||
| 044 | 926208001 | Veerring 8Mm A | € 0.96 | |
| Zeskantmoer M8X1 A | ||||
| 045 | 264022-6 | Zeskantmoer M8X1 A | € 0.97 | |
| Ontsteking | ||||
| 046 | 385143031 | Ontsteking | € 93.15 | |
| Met.Schroef Ck M5X20Mm | ||||
| 047 | 266607-4 | Met.Schroef Ck M5X20Mm | € 1.16 | |
| Nicht mehr lieferbar | ||||
| 048 | 965605411 | Nicht mehr lieferbar | ||
| Isolatieleiding 6X0,5X1000MM P | ||||
| 049 | 970502110 | Isolatieleiding 6X0,5X1000MM P | € 5.71 | |
| Bougiedop inkl klem | ||||
| 050 | 385147100 | Bougiedop inkl klem | € 9.26 | |
| Nicht mehr lieferbar | ||||
| 051 | 168517-0 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 051 | 965603021 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 052 | 387160100 | Nicht mehr lieferbar | ||
| Seil | ||||
| 053 | 387164010 | Seil | € 5.08 | |
| Nicht mehr lieferbar | ||||
| 054 | 957404691 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 055 | 387163010 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 056 | 387162020 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 057 | 385161010 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 058 | 387161030 | Nicht mehr lieferbar | ||
| Starterwiel | ||||
| 059 | 387166050 | Starterwiel | € 13.36 | |
| Zeskantmoer M8X1 A | ||||
| 060 | 264022-6 | Zeskantmoer M8X1 A | € 0.97 | |
| Met.Schroef Ck M5X20Mm | ||||
| 062 | 266607-4 | Met.Schroef Ck M5X20Mm | € 1.16 | |
| Nicht mehr lieferbar | ||||
| 063 | 980114217 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 064 | 385174101 | Nicht mehr lieferbar | ||
| Inbusbout M5X14Mm Pc-6114 A | ||||
| 065 | 266986-0 | Inbusbout M5X14Mm Pc-6114 A | € 0.96 | |
| Dichtung | ||||
| 066 | 965527040 | Dichtung | € 1.39 | |
| Koelplaat | ||||
| 067 | 385174012 | Koelplaat | € 3.13 | |
| Pakking | ||||
| 068 | 965527030 | Pakking | € 1.67 | |
| Nicht mehr lieferbar | ||||
| 069 | 385131050 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 070 | 900105704 | Nicht mehr lieferbar | ||
| Inbusbout M5x25mm | ||||
| 071 | 266984-4 | Inbusbout M5x25mm | € 0.96 | |
| Pakking | ||||
| 072 | 965527020 | Pakking | € 1.18 | |
| Choke Stang Dbc340/Dpc9501 | ||||
| 073 | 031150730 | Choke Stang Dbc340/Dpc9501 | € 2.37 | |
| Leivoering A | ||||
| 074 | 965401016 | Leivoering A | € 1.39 | |
| Zeskantmoer M5 | ||||
| 075 | 920205000 | Zeskantmoer M5 | € 0.96 | |
| Afdichting | ||||
| 076 | 965527060 | Afdichting | € 1.18 | |
| Luchtfilter Dbc3300-4000 | ||||
| 077 | 385173100 | Luchtfilter Dbc3300-4000 | € 9.26 | |
| Filterdeksel | ||||
| 078 | 387118621 | Filterdeksel | € 7.08 | |
| Moer | ||||
| 079 | 001118062 | Moer | € 3.13 | |
| Carburateur Wt387 | ||||
| 080 | 957151170 | Carburateur Wt387 | € 105.91 | |
| Nicht mehr lieferbar | ||||
| 081 | 021151160 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 082 | 001151400 | Nicht mehr lieferbar | ||
| Drukveer Stat. | ||||
| 083 | 021151230 | Drukveer Stat. | € 3.13 | |
| Schraube | ||||
| 084 | 118151190 | Schraube | € 2.71 | |
| Membraam set | ||||
| 085 | 957151010 | Membraam set | € 11.83 | |
| Membraandeksel | ||||
| 086 | 021151120 | Membraandeksel | € 10.51 | |
| Schraube | ||||
| 087 | 378151220 | Schraube | € 1.18 | |
| Regelmembraam set | ||||
| 088 | 957151020 | Regelmembraam set | € 11.83 | |
| Smoorklep as | ||||
| 089 | 385151040 | Smoorklep as | € 10.51 | |
| Nicht mehr lieferbar | ||||
| 090 | 371151310 | Nicht mehr lieferbar | ||
| Smoorklep | ||||
| 091 | 001151680 | Smoorklep | € 3.13 | |
| Schroef | ||||
| 092 | 118151060 | Schroef | € 2.37 | |
| Borgplaat Wj-105 | ||||
| 093 | 108151350 | Borgplaat Wj-105 | € 2.71 | |
| Nicht mehr lieferbar | ||||
| 094 | 387151100 | Nicht mehr lieferbar | ||
| Chokeklep | ||||
| 095 | 001151350 | Chokeklep | € 6.40 | |
| Nicht mehr lieferbar | ||||
| 096 | 118151170 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 097 | 118151160 | Nicht mehr lieferbar | ||
| Stelschroef H | ||||
| 098 | 001151420 | Stelschroef H | € 10.51 | |
| Veer | ||||
| 099 | 021151530 | Veer | € 2.71 | |
| Stelschroef L | ||||
| 100 | 001151410 | Stelschroef L | € 10.51 | |
| Veer L | ||||
| 101 | 021151480 | Veer L | € 3.55 | |
| Zeef | ||||
| 102 | 021151180 | Zeef | € 1.67 | |
| Set stuurdelen | ||||
| 103 | 957150040 | Set stuurdelen | € 15.64 | |
| Nicht mehr lieferbar | ||||
| 104 | 387310030 | Nicht mehr lieferbar | ||
| Torx Schroef M6X14 A | ||||
| 105 | 908006145 | Torx Schroef M6X14 A | € 1.18 | |
| Nicht mehr lieferbar | ||||
| 106 | 387310620 | Nicht mehr lieferbar | ||
| Platte | ||||
| 107 | 385316011 | Platte | € 15.64 | |
| Schroef 6,7x16 | ||||
| 108 | 913467164 | Schroef 6,7x16 | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 110 | 387310610 | Nicht mehr lieferbar | ||
| Puffer | ||||
| 111 | 965403380 | Puffer | € 5.71 | |
| Nicht mehr lieferbar | ||||
| 112 | 965903080 | Nicht mehr lieferbar | ||
| Torx schroef 6x25 | ||||
| 113 | 908006255 | Torx schroef 6x25 | € 1.18 | |
| Nicht mehr lieferbar | ||||
| 114A | 369313203 | Nicht mehr lieferbar | ||
| Gashandel | ||||
| 114B | 369313206 | Gashandel | € 55.51 | |
| Gaskabel | ||||
| 115A | 385726072 | Gaskabel | € 23.10 | |
| Gaskabel | ||||
| 115B | 385726072 | Gaskabel | € 23.10 | |
| Beugelgreep Dbc-Serie >98 A | ||||
| 116 | 385310161 | Beugelgreep Dbc-Serie >98 A | € 48.49 | |
| Kortsluitings schakelaar | ||||
| 117 | 975001241 | Kortsluitings schakelaar | € 5.71 | |
| Schroef 3,5x10 | ||||
| 118 | 915735100 | Schroef 3,5x10 | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 119 | 965903080 | Nicht mehr lieferbar | ||
| Torx schroef 6x25 | ||||
| 120 | 908006255 | Torx schroef 6x25 | € 1.18 | |
| Nicht mehr lieferbar | ||||
| 121A | 369313204 | Nicht mehr lieferbar | ||
| Gashandel | ||||
| 121B | 369313206 | Gashandel | € 55.51 | |
| Nicht mehr lieferbar | ||||
| 122 | 385726061 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 123 | 385310060 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 124 | 915435254 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 125 | 908605305 | Nicht mehr lieferbar | ||
| Zeskantmoer M5 | ||||
| 126 | 920205000 | Zeskantmoer M5 | € 0.96 | |
| Handgreep Li | ||||
| 127 | 387311100 | Handgreep Li | € 7.24 | |
| Nicht mehr lieferbar | ||||
| 128 | 010261030 | Nicht mehr lieferbar | ||
| Hoofdas | ||||
| 129 | 387228030 | Hoofdas | € 41.85 | |
| Nicht mehr lieferbar | ||||
| 131 | 980114148 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 132 | 010341201 | Nicht mehr lieferbar | ||
| Onderlegring | ||||
| 133 | 385341070 | Onderlegring | € 19.27 | |
| Nicht mehr lieferbar | ||||
| 134 | 908005095 | Nicht mehr lieferbar | ||
| snijmes voor draad | ||||
| 135 | 957341010 | snijmes voor draad | € 9.26 | |
| Flensplaat | ||||
| 136 | 387341031 | Flensplaat | € 10.51 | |
| Inbusbout M5x25mm | ||||
| 137 | 266984-4 | Inbusbout M5x25mm | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 138 | 387200200 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 139 | 900208104 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 140 | 963604306 | Nicht mehr lieferbar | ||
| Opvulbus | ||||
| 141 | 387228020 | Opvulbus | € 5.08 | |
| Nicht mehr lieferbar | ||||
| 142 | 387224050 | Nicht mehr lieferbar | ||
| Opnameschijf Uh7020 | ||||
| 143 | 387224011 | Opnameschijf Uh7020 | € 15.64 | |
| Druckplatte | ||||
| 144 | 387224021 | Druckplatte | € 13.85 | |
| Borgmoer M10x1.25 | ||||
| 145 | 387228040 | Borgmoer M10x1.25 | € 2.71 | |
| Nicht mehr lieferbar | ||||
| 146 | 957341020 | Nicht mehr lieferbar | ||
| Spoel voor draad | ||||
| 157 | 385224570 | Spoel voor draad | € 15.64 | |
| Draadbus | ||||
| 158 | 385224560 | Draadbus | € 5.08 | |
| Nicht mehr lieferbar | ||||
| 159 | 387224590 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 161 | 378224020 | Nicht mehr lieferbar | ||
| Verloopadapter M10x1,25L-5/16"L | ||||
| 162 | 380224170 | Verloopadapter M10x1,25L-5/16"L | € 13.57 | |
| Nicht mehr lieferbar | ||||
| 164 | 369224072 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 164 | 369224670 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 164 | 369224693 | Nicht mehr lieferbar | ||
| Montagestiek | ||||
| 165 | 370341410 | Montagestiek | € 1.18 | |
| Transportbescherming slagmes | ||||
| 166 | 385341411 | Transportbescherming slagmes | € 10.44 | |
| Draadkop 2x2,0 T+G M10x1,25L | ||||
| 168 | 369224201 | Draadkop 2x2,0 T+G M10x1,25L | € 20.36 | |
| Nicht mehr lieferbar | ||||
| 169 | 369224020 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 170 | 369224040 | Nicht mehr lieferbar | ||
| Drukveer Tbv 369224101 | ||||
| 171 | 378224030 | Drukveer Tbv 369224101 | € 2.71 | |
| Nicht mehr lieferbar | ||||
| 172 | 378224020 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 173 | 384224502 | Nicht mehr lieferbar | ||
| Druckknopf | ||||
| 174 | 384224540 | Druckknopf | € 9.26 | |
| Druckknopf | ||||
| 175 | 384224530 | Druckknopf | € 13.85 | |
| Druckfeder | ||||
| 176 | 384224510 | Druckfeder | € 3.13 | |
| Abdeckung | ||||
| 177 | 384224520 | Abdeckung | € 15.64 | |
| Spoel voor draad | ||||
| 178 | 385224570 | Spoel voor draad | € 15.64 | |
| Draadbus | ||||
| 179 | 385224560 | Draadbus | € 5.08 | |
| Nicht mehr lieferbar | ||||
| 180 | 387224590 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 181 | 387224500 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 182 | 370224630 | Nicht mehr lieferbar | ||
| Druckfeder | ||||
| 183 | 370224620 | Druckfeder | € 2.71 | |
| Nicht mehr lieferbar | ||||
| 184 | 378224020 | Nicht mehr lieferbar | ||
| Verloopadapter M10x1,25L-5/16"L | ||||
| 185 | 380224170 | Verloopadapter M10x1,25L-5/16"L | € 13.57 | |
| Nicht mehr lieferbar | ||||
| 187 | 362224160 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 187 | 369224670 | Nicht mehr lieferbar | ||
| Combi-sleutel universeel 17/19 sleuf. | ||||
| 190 | 941717192 | Combi-sleutel universeel 17/19 sleuf. | € 4.35 | |
| Nicht mehr lieferbar | ||||
| 191 | 940827000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 195 | 387260100 | Nicht mehr lieferbar | ||
| Karabijnhaak kst | ||||
| 196 | 385260040 | Karabijnhaak kst | € 9.26 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
