Makita DBC4010 Zeichnungen und Teile
Genaue Typennummer:
DBC4010
DBC4010

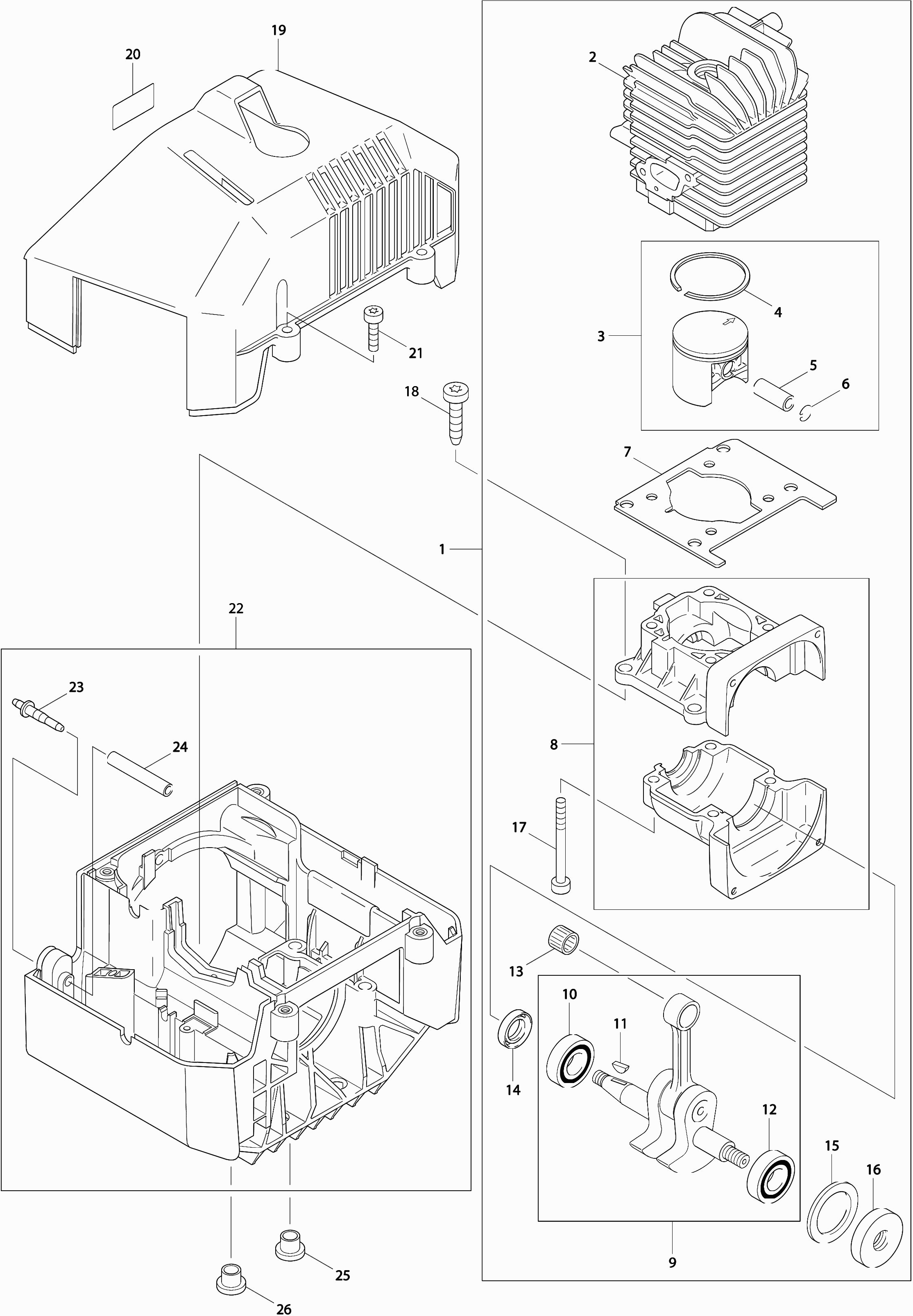

Zeichnungen der MAKITA DBC4010
Teileliste der MAKITA DBC4010
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 001 | 385100100 | Nicht mehr lieferbar | ||
| Cilinder D=40 | ||||
| 002 | 385131012 | Cilinder D=40 | € 189.80 | |
| Zuiger 40mm | ||||
| 003 | 957132385 | Zuiger 40mm | € 49.74 | |
| Zuigerveer Dcs430/431/4300I A | ||||
| 004 | 021132230 | Zuigerveer Dcs430/431/4300I A | € 16.04 | |
| Kolbenbolzen | ||||
| 005 | 385132030 | Kolbenbolzen | € 8.43 | |
| Sicherungsring | ||||
| 006 | 385132040 | Sicherungsring | € 1.43 | |
| Cilinderpakking Dbc3300 A | ||||
| 007 | 965527010 | Cilinderpakking Dbc3300 A | € 5.85 | |
| Krukashuis set | ||||
| 008 | 385111102 | Krukashuis set | € 102.10 | |
| Kurbelwelle | ||||
| 009 | 385120100 | Kurbelwelle | € 215.98 | |
| Kogellager 6201 | ||||
| 010 | 211109-5 | Kogellager 6201 | € 4.57 | |
| Spie 2.0x3.7 | ||||
| 011 | 939620371 | Spie 2.0x3.7 | € 1.00 | |
| Kogellager 6201 | ||||
| 012 | 211109-5 | Kogellager 6201 | € 4.57 | |
| Nadellager | ||||
| 013 | 962211033 | Nadellager | € 7.43 | |
| Afdichting 12-20x5 | ||||
| 014 | 962900057 | Afdichting 12-20x5 | € 5.21 | |
| Ring | ||||
| 015 | 900006217 | Ring | € 1.21 | |
| Keerring | ||||
| 016 | 962900060 | Keerring | € 6.57 | |
| Met.schroef Ck M5x55mm | ||||
| 017 | 908505555 | Met.schroef Ck M5x55mm | € 1.43 | |
| Cilinder schroef 6,7x30 | ||||
| 018 | 913467304 | Cilinder schroef 6,7x30 | € 1.00 | |
| Afdekhuis | ||||
| 019 | 385118613 | Afdekhuis | € 31.55 | |
| Met.Schroef Ck M5X20Mm | ||||
| 021 | 266607-4 | Met.Schroef Ck M5X20Mm | € 0.99 | |
| Motorgehäuse | ||||
| 022 | 386110313 | Motorgehäuse | € 70.03 | |
| Nippel A | ||||
| 023 | 001131020 | Nippel A | € 5.21 | |
| Benzineslang 2,5x5,5mm 100cm | ||||
| 024 | 965452090 | Benzineslang 2,5x5,5mm 100cm | € 17.87 | |
| Stop Dbc * | ||||
| 025 | 965404240 | Stop Dbc * | € 1.43 | |
| Stop Dbc * | ||||
| 026 | 965404240 | Stop Dbc * | € 1.43 | |
| Koppelinghuis | ||||
| 027 | 385217000 | Koppelinghuis | € 65.45 | |
| Puffer | ||||
| 028 | 965403380 | Puffer | € 5.85 | |
| Spanring voor koppeling | ||||
| 029 | 965903062 | Spanring voor koppeling | € 10.78 | |
| Torx schroef 6x25 | ||||
| 030 | 908006255 | Torx schroef 6x25 | € 1.21 | |
| Cilinder schroef 6,7x25 | ||||
| 031 | 913467254 | Cilinder schroef 6,7x25 | € 1.00 | |
| Koppeling Dbc3300-4000 | ||||
| 032 | 010181000 | Koppeling Dbc3300-4000 | € 42.94 | |
| Veer | ||||
| 033 | 385184020 | Veer | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 034 | 385141012 | Nicht mehr lieferbar | ||
| Veerring 8Mm A | ||||
| 035 | 926208001 | Veerring 8Mm A | € 0.99 | |
| Zeskantmoer M8X1 A | ||||
| 036 | 264022-6 | Zeskantmoer M8X1 A | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 037 | 385143031 | Nicht mehr lieferbar | ||
| Stekker * | ||||
| 038 | 965605411 | Stekker * | € 1.00 | |
| Met.Schroef Ck M5X20Mm | ||||
| 039 | 266607-4 | Met.Schroef Ck M5X20Mm | € 0.99 | |
| Isolatieleiding 6X0,5X1000MM P | ||||
| 040 | 970502120 | Isolatieleiding 6X0,5X1000MM P | € 4.59 | |
| Bougieleiding 100cm | ||||
| 041 | 970310200 | Bougieleiding 100cm | € 6.57 | |
| Bougiedop inkl klem | ||||
| 042 | 385147100 | Bougiedop inkl klem | € 9.50 | |
| BOUGIE A | ||||
| 043 | 168517-0 | BOUGIE A | € 4.07 | |
| Startinrichting DBC3300 | ||||
| 044 | 385160304 | Startinrichting DBC3300 | € 31.55 | |
| Seil | ||||
| 045 | 387164010 | Seil | € 5.21 | |
| Nicht mehr lieferbar | ||||
| 046 | 957404691 | Nicht mehr lieferbar | ||
| Reparatieset starter | ||||
| 047 | 957160385 | Reparatieset starter | € 10.78 | |
| Starter trommel | ||||
| 048 | 385162020 | Starter trommel | € 12.14 | |
| Terugloopveer | ||||
| 049 | 385163100 | Terugloopveer | € 9.50 | |
| Starter wiel | ||||
| 050 | 385166040 | Starter wiel | € 5.85 | |
| Zeskantmoer M8X1 A | ||||
| 051 | 264022-6 | Zeskantmoer M8X1 A | € 1.00 | |
| Met.Schroef Ck M5X20Mm | ||||
| 052 | 266607-4 | Met.Schroef Ck M5X20Mm | € 0.99 | |
| Label (Startinr.) Dbc * | ||||
| 053 | 980114147 | Label (Startinr.) Dbc * | € 8.43 | |
| Uitlaat | ||||
| 057 | 957174385 | Uitlaat | € 56.94 | |
| Inbusbout M5X14Mm Pc-6114 A | ||||
| 058 | 266986-0 | Inbusbout M5X14Mm Pc-6114 A | € 0.99 | |
| Dichtung | ||||
| 059 | 965527040 | Dichtung | € 1.43 | |
| Koelplaat | ||||
| 060 | 385174012 | Koelplaat | € 3.21 | |
| Pakking | ||||
| 061 | 965527030 | Pakking | € 1.71 | |
| Tussenstuk | ||||
| 062 | 385131071 | Tussenstuk | € 37.04 | |
| Pakking | ||||
| 064 | 965527020 | Pakking | € 1.21 | |
| Nicht mehr lieferbar | ||||
| 065 | 385154010 | Nicht mehr lieferbar | ||
| Choke Schakelaar | ||||
| 066 | 028150740 | Choke Schakelaar | € 2.43 | |
| Choke Stang Dbc3300-4000 | ||||
| 067 | 385150030 | Choke Stang Dbc3300-4000 | € 2.43 | |
| Veerplaat Dbc3300-4000 | ||||
| 068 | 385150020 | Veerplaat Dbc3300-4000 | € 1.71 | |
| Torxschr 3.5X13 Des300-350-400 | ||||
| 069 | 915135130 | Torxschr 3.5X13 Des300-350-400 | € 1.21 | |
| Moer Ehw120 | ||||
| 070 | 001173060 | Moer Ehw120 | € 1.71 | |
| Afdichting | ||||
| 071 | 965527060 | Afdichting | € 1.21 | |
| Luchtfilter Dbc3300-4000 | ||||
| 072 | 385173100 | Luchtfilter Dbc3300-4000 | € 9.50 | |
| Luchtfilterdeksel | ||||
| 073 | 385118060 | Luchtfilterdeksel | € 19.77 | |
| Schroef 5x14 | ||||
| 074 | 266947-0 | Schroef 5x14 | € 0.99 | |
| Carburateur | ||||
| 075 | 957151110 | Carburateur | € 115.19 | |
| Nicht mehr lieferbar | ||||
| 076 | 021151160 | Nicht mehr lieferbar | ||
| Stationair Stelschroef * | ||||
| 077 | 001151400 | Stationair Stelschroef * | € 5.21 | |
| Drukveer Stat. | ||||
| 078 | 021151230 | Drukveer Stat. | € 3.21 | |
| Schraube | ||||
| 079 | 118151190 | Schraube | € 2.78 | |
| Membraam set | ||||
| 080 | 957151010 | Membraam set | € 12.14 | |
| Membraandeksel | ||||
| 081 | 021151120 | Membraandeksel | € 10.78 | |
| Schraube | ||||
| 082 | 378151220 | Schraube | € 1.21 | |
| Schraube | ||||
| 083 | 378151220 | Schraube | € 1.21 | |
| Regelmembraam set | ||||
| 084 | 957151020 | Regelmembraam set | € 12.14 | |
| Smoorklep as | ||||
| 085 | 385151040 | Smoorklep as | € 10.78 | |
| Veer * | ||||
| 086 | 371151310 | Veer * | € 2.78 | |
| Smoorklep | ||||
| 087 | 001151680 | Smoorklep | € 3.21 | |
| Schroef | ||||
| 088 | 118151060 | Schroef | € 2.43 | |
| Schroef | ||||
| 089 | 118151060 | Schroef | € 2.43 | |
| Borgplaat Wj-105 | ||||
| 090 | 108151350 | Borgplaat Wj-105 | € 2.78 | |
| Chokehandel Met Klep Dbc4510 | ||||
| 091 | 385151020 | Chokehandel Met Klep Dbc4510 | € 13.71 | |
| Chokeklep | ||||
| 092 | 001151350 | Chokeklep | € 6.57 | |
| Kogel * | ||||
| 093 | 118151170 | Kogel * | € 2.78 | |
| Veer H * | ||||
| 094 | 118151160 | Veer H * | € 3.21 | |
| Veer | ||||
| 095 | 021151530 | Veer | € 2.78 | |
| Veer L | ||||
| 096 | 021151480 | Veer L | € 3.64 | |
| Zeef | ||||
| 097 | 021151180 | Zeef | € 1.71 | |
| Set stuurdelen | ||||
| 098 | 957150040 | Set stuurdelen | € 16.04 | |
| Stelschroef H | ||||
| 099 | 001151420 | Stelschroef H | € 10.78 | |
| Stelschroef L | ||||
| 100 | 001151410 | Stelschroef L | € 10.78 | |
| Nicht mehr lieferbar | ||||
| 101 | 385114611 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 102 | 957114010 | Nicht mehr lieferbar | ||
| Benzineslang 2,5x5,5mm 100cm | ||||
| 103 | 965452090 | Benzineslang 2,5x5,5mm 100cm | € 17.87 | |
| Benzinedop Dbc340 A | ||||
| 104 | 010114091 | Benzinedop Dbc340 A | € 6.57 | |
| Aanzuigkop | ||||
| 105 | 010114150 | Aanzuigkop | € 13.71 | |
| Benzinefilter | ||||
| 106 | 963601150 | Benzinefilter | € 9.50 | |
| Scheibe | ||||
| 107 | 928605500 | Scheibe | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 108 | 965452480 | Nicht mehr lieferbar | ||
| Spanhuls Dbc3300 | ||||
| 109 | 385310631 | Spanhuls Dbc3300 | € 6.57 | |
| Schroef Dbc3300-4000 * | ||||
| 110 | 908006305 | Schroef Dbc3300-4000 * | € 1.00 | |
| Ring Dbc3300-4000 * | ||||
| 111 | 924106400 | Ring Dbc3300-4000 * | € 0.99 | |
| Zeskant moer M6 | ||||
| 112 | 931303-0 | Zeskant moer M6 | € 0.99 | |
| Platte | ||||
| 113 | 385365010 | Platte | € 8.43 | |
| Puffer | ||||
| 114 | 965403380 | Puffer | € 5.85 | |
| Platte | ||||
| 115 | 385316011 | Platte | € 16.04 | |
| Schroef 6,7x16 | ||||
| 116 | 913467164 | Schroef 6,7x16 | € 1.00 | |
| Label Dbc4010 * | ||||
| 117 | 980114672 | Label Dbc4010 * | € 7.43 | |
| Gashandel | ||||
| 118 | 369313206 | Gashandel | € 56.94 | |
| Nicht mehr lieferbar | ||||
| 119 | 385726061 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 120 | 385310060 | Nicht mehr lieferbar | ||
| Gashandel | ||||
| 121 | 369311106 | Gashandel | € 65.45 | |
| Gashandel | ||||
| 122 | 369311106 | Gashandel | € 65.45 | |
| Gashandel | ||||
| 123 | 369311106 | Gashandel | € 65.45 | |
| Gasveer | ||||
| 124 | 369311071 | Gasveer | € 2.07 | |
| Kortsluitings schakelaar | ||||
| 125 | 975001241 | Kortsluitings schakelaar | € 5.85 | |
| Schroef Dbc3300-4000 * | ||||
| 126 | 915435254 | Schroef Dbc3300-4000 * | € 0.99 | |
| Schroef 5X30 * | ||||
| 127 | 908605305 | Schroef 5X30 * | € 1.21 | |
| Zeskantmoer M5 | ||||
| 128 | 920205000 | Zeskantmoer M5 | € 0.99 | |
| Kabelhalter | ||||
| 129 | 385176010 | Kabelhalter | € 2.07 | |
| Torx Schroef M5,5X20Mm P | ||||
| 130 | 913455204 | Torx Schroef M5,5X20Mm P | € 1.00 | |
| Doorvoer Ehw120 * | ||||
| 131 | 965401018 | Doorvoer Ehw120 * | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 132 | 387311100 | Nicht mehr lieferbar | ||
| Klemplaten Set * | ||||
| 133 | 957310610 | Klemplaten Set * | € 26.05 | |
| Schraube | ||||
| 134 | 900108555 | Schraube | € 1.21 | |
| Schijf 8,4 | ||||
| 135 | 924108400 | Schijf 8,4 | € 1.21 | |
| Met.schroef Ck M5x16mm | ||||
| 136 | 266605-8 | Met.schroef Ck M5x16mm | € 1.00 | |
| Hoofdpijp | ||||
| 138 | 010261020 | Hoofdpijp | € 174.10 | |
| Hoofdas | ||||
| 139 | 385228030 | Hoofdas | € 74.61 | |
| Label Ms340/400 | ||||
| 140 | 980114628 | Label Ms340/400 | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 141 | 980114148 | Nicht mehr lieferbar | ||
| Veiligheidslabel | ||||
| 142 | 980114119 | Veiligheidslabel | € 1.71 | |
| Beschermkap "draadkop" | ||||
| 143 | 010341612 | Beschermkap "draadkop" | € 44.62 | |
| Met.schroef Ck M5x16mm | ||||
| 144 | 266605-8 | Met.schroef Ck M5x16mm | € 1.00 | |
| Onderlegring | ||||
| 145 | 385341070 | Onderlegring | € 19.77 | |
| snijmes voor draad | ||||
| 146 | 957341010 | snijmes voor draad | € 9.50 | |
| Beschermkap 200mm "mes" | ||||
| 147 | 010341630 | Beschermkap 200mm "mes" | € 37.94 | |
| Torx Schroef M5X12Mm A | ||||
| 148 | 908005125 | Torx Schroef M5X12Mm A | € 1.00 | |
| Fahre senkrecht | ||||
| 149 | 385200203 | Fahre senkrecht | € 281.44 | |
| Blokkeer set | ||||
| 150 | 957385272 | Blokkeer set | € 14.21 | |
| Oliekeerring 20x5x35 | ||||
| 151 | 962900055 | Oliekeerring 20x5x35 | € 6.57 | |
| Schraube | ||||
| 152 | 900210104 | Schraube | € 6.57 | |
| Dichtung | ||||
| 153 | 963604084 | Dichtung | € 2.43 | |
| Torx Schroef M5X12Mm A | ||||
| 154 | 908005125 | Torx Schroef M5X12Mm A | € 1.00 | |
| Inbusbout M5x25mm | ||||
| 155 | 266984-4 | Inbusbout M5x25mm | € 0.99 | |
| Ring | ||||
| 156 | 385228020 | Ring | € 14.21 | |
| Opwindbeveiliging | ||||
| 157 | 385224411 | Opwindbeveiliging | € 6.57 | |
| Opnameschijf | ||||
| 158 | 385224012 | Opnameschijf | € 46.21 | |
| Druckplatte | ||||
| 159 | 385224022 | Druckplatte | € 28.80 | |
| Veilgheidsmoer | ||||
| 160 | 385228041 | Veilgheidsmoer | € 4.07 | |
| Geleidingschaal | ||||
| 161 | 385218020 | Geleidingschaal | € 12.14 | |
| Kapversterking Dbc300+301 * | ||||
| 163 | 957341020 | Kapversterking Dbc300+301 * | € 9.50 | |
| Stootring | ||||
| 164 | 385224521 | Stootring | € 13.71 | |
| Slagmes 300x20,0x3,0mm 3T | ||||
| 165 | 385224130 | Slagmes 300x20,0x3,0mm 3T | € 24.63 | |
| Zaagblad 200x20x1,6mm 22T | ||||
| 166 | 385224171 | Zaagblad 200x20x1,6mm 22T | € 32.13 | |
| Transportbescherming slagmes | ||||
| 167 | 385341411 | Transportbescherming slagmes | € 10.71 | |
| Nicht mehr lieferbar | ||||
| 168 | 370341450 | Nicht mehr lieferbar | ||
| Combisleutel | ||||
| 169 | 958501633 | Combisleutel | € 6.96 | |
| Schroevendraaier carburateur | ||||
| 170 | 783012-5 | Schroevendraaier carburateur | € 3.57 | |
| Nicht mehr lieferbar | ||||
| 171 | 940827000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 172 | 950004001 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 173 | 384260100 | Nicht mehr lieferbar | ||
| Karabijnhaak kst | ||||
| 175 | 385260040 | Karabijnhaak kst | € 9.50 | |
| Veiligheidspin | ||||
| 176 | 385260030 | Veiligheidspin | € 2.43 | |
| Schouderkussen (2st) | ||||
| 177 | 385260050 | Schouderkussen (2st) | € 21.66 | |
| Plastic klem | ||||
| 178 | 385260060 | Plastic klem | € 10.78 | |
| Nicht mehr lieferbar | ||||
| 179 | 385224500 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 180 | 378224020 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 181 | 385224510 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 182 | 384224500 | Nicht mehr lieferbar | ||
| Spoel voor draad | ||||
| 183 | 385224570 | Spoel voor draad | € 16.04 | |
| Draadbus | ||||
| 184 | 385224560 | Draadbus | € 5.21 | |
| Adapter | ||||
| 185 | 385224550 | Adapter | € 16.04 | |
| Draadkop 4x2,4 Man M12x1,50L | ||||
| 186 | 385224541 | Draadkop 4x2,4 Man M12x1,50L | € 42.30 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
