Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DBM130'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

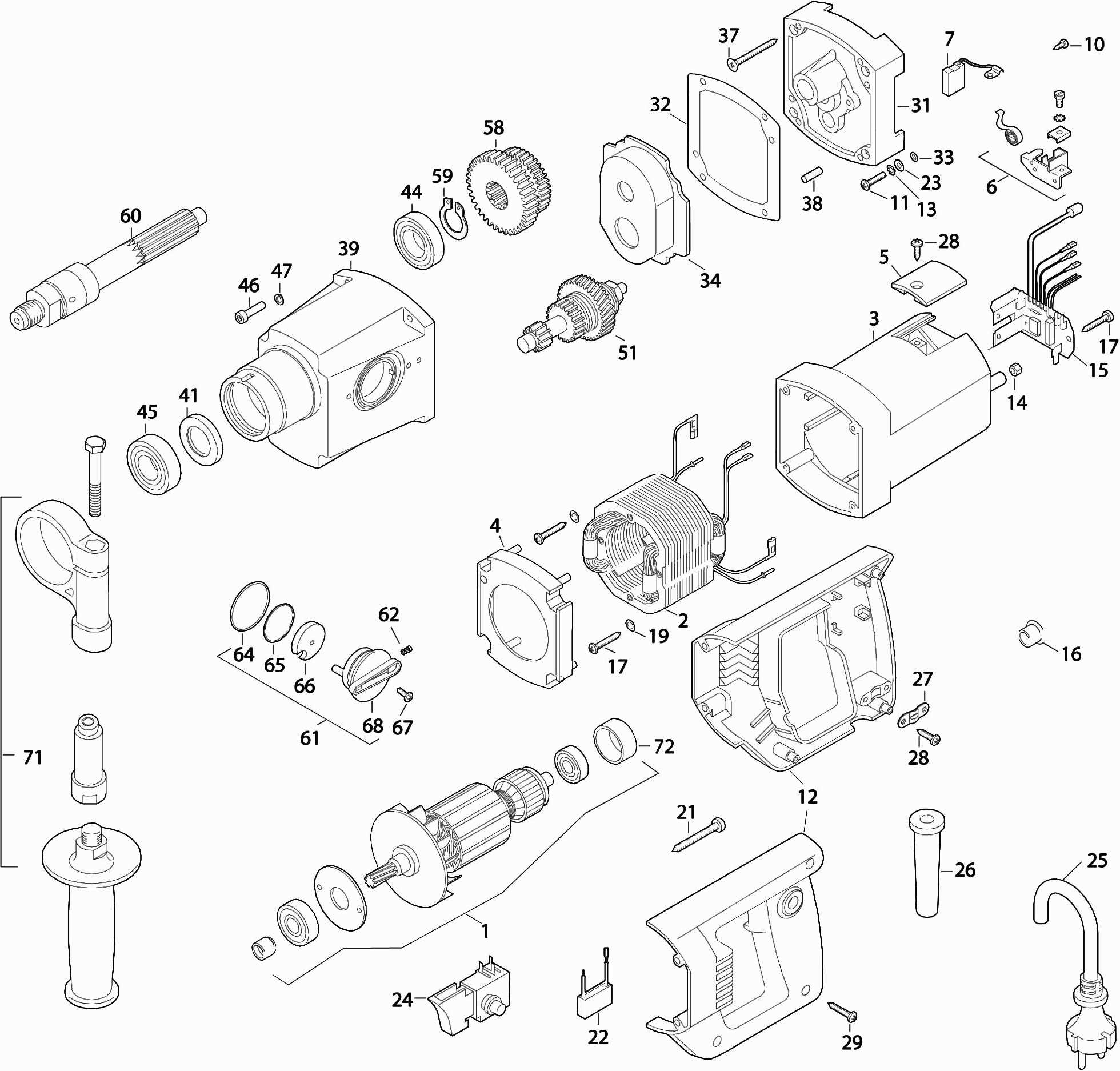

Zeichnungen der Makita DBM130
Teileliste der Makita DBM130
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | EE7332L100 | |||
| Feld | ||||
| 002 | EE73320150 | 77.00 | 91.63 | |
| Komplettes Motorgehäuse | ||||
| 003 | EE80900159 | 39.60 | 47.12 | |
| Abdeckplatte DBM131 A | ||||
| 004 | EE80900072 | 4.80 | 5.71 | |
| Bürstenkappe RG 130 E USA | ||||
| 005 | EE80900073 | 1.20 | 1.43 | |
| Kohlekasten Zsb | ||||
| 006 | EE80201199 | 17.60 | 20.94 | |
| Kohlebürste DBM131 A | ||||
| 007 | EE7332022S | 14.30 | 17.02 | |
| Kohlebürste DBM131 A | ||||
| 007-1 | EE7332022S | 14.30 | 17.02 | |
| Schraube Ck 2,9X13Mm * | ||||
| 010 | EE80201252 | 1.00 | 1.19 | |
| Schraube Vk 4x17 | ||||
| 011 | EE80201131 | 1.00 | 1.19 | |
| Griffset | ||||
| 012 | EE80900070 | 18.70 | 22.25 | |
| Sicherungsring 4.3 | ||||
| 013 | EE80200752 | 1.00 | 1.19 | |
| Kunststoffmutter | ||||
| 014 | EE80201295 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | EE80601135 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | EE80900012 | |||
| Schraube Ck 4.2X25Mm * | ||||
| 017 | EE80201273 | 1.00 | 1.19 | |
| Sicherungsring S-6 | ||||
| 019 | EE80201362 | 1.00 | 1.19 | |
| Schraube Ck 4,8x45 | ||||
| 021 | EE80201267 | 1.20 | 1.43 | |
| Kondensator | ||||
| 022 | EE73320305 | 6.00 | 7.14 | |
| Niete 4.3mm | ||||
| 023 | EE80201371 | 1.20 | 1.43 | |
| Schalter | ||||
| 024 | EE80600116 | 19.80 | 23.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025 | EE80600060 | |||
| Kabeltülle | ||||
| 026 | EE83000004 | 6.00 | 7.14 | |
| Zugentlastung | ||||
| 027 | EE85000020 | 2.40 | 2.86 | |
| Schraube Ck 4,2x13 | ||||
| 028 | EE80201270 | 1.20 | 1.43 | |
| Schraube Ck 4.2x22 | ||||
| 029 | EE80201272 | 1.00 | 1.19 | |
| Innendeckel | ||||
| 031 | EE7332S610 | 77.00 | 91.63 | |
| Dichtung G12se/g12sa2/g13se/ G12sb2/g12sa2 | ||||
| 032 | EE82000501 | 6.00 | 7.14 | |
| Unterlegscheibe 3.68x1.78 | ||||
| 033 | EE83000019 | 2.40 | 2.86 | |
| Fett-Abdeckplatte | ||||
| 034 | EE80900120 | 2.40 | 2.86 | |
| Schraube Vk 4.5X50Mm * | ||||
| 037 | EE80201275 | 1.20 | 1.43 | |
| Stift 5x16 | ||||
| 038 | EE80200580 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | EE7332S400 | |||
| Abdeckkappe DBM080 A | ||||
| 041 | EE83000078 | 19.80 | 23.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | EE80410152 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | EE80410051 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | EE80201121 | |||
| Unterlegscheibe 5 | ||||
| 047 | EE80201302 | 1.20 | 1.43 | |
| Zahnrad DBM130 * | ||||
| 051 | EE7332L49K | 125.40 | 149.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | EE73320440 | |||
| Sicherungsring 19mm | ||||
| 059 | EE80201319 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | EE73320420 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061 | EE73320545 | |||
| Haltestift | ||||
| 062 | EE80430029 | 4.80 | 5.71 | |
| Unterlegscheibe 36x1.5 | ||||
| 064 | EE83000022 | 3.60 | 4.28 | |
| Unterlegscheibe 28x1 | ||||
| 065 | EE83000017 | 1.20 | 1.43 | |
| Abdeckplatte | ||||
| 066 | EE73320542 | 6.00 | 7.14 | |
| Schraube Ck M3X12Mm * | ||||
| 067 | EE80201149 | 1.00 | 1.19 | |
| Umschaltknopf | ||||
| 068 | EE80900074 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071 | EE7332L695 | |||
| Lagergehäuse | ||||
| 072 | EE83000031 | 6.00 | 7.14 | |
