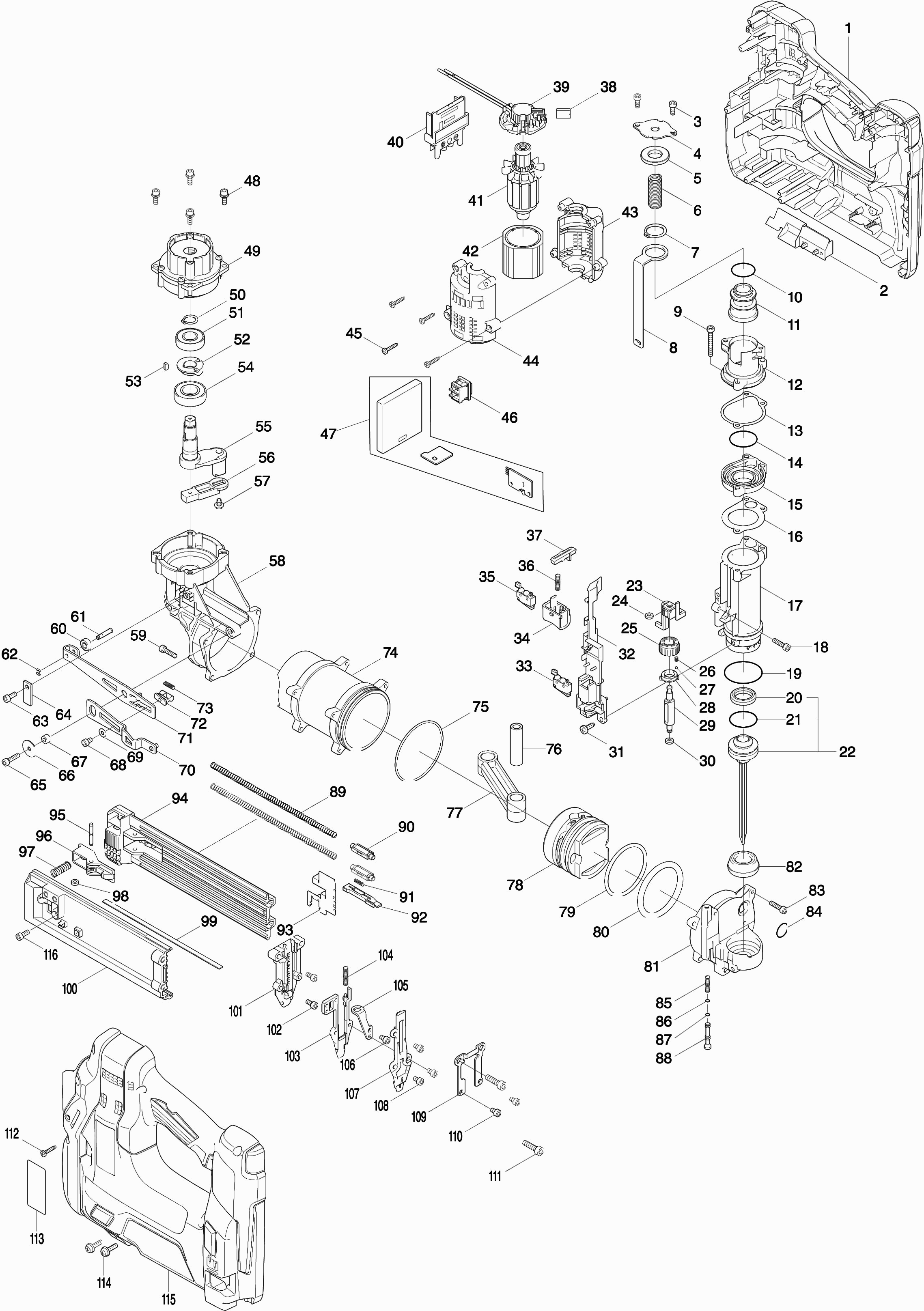

Zeichnungen der Makita DBN500
Teileliste der Makita DBN500
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse | ||||
| 001 | 187864-0 | 52.80 | 62.83 | |
| Sicherungsmutter M4x7mm | ||||
| 001A | 252126-6 | 1.00 | 1.19 | |
| Warnhinweis Etikett Dbn500 | ||||
| 001B | 803N94-6 | 2.40 | 2.86 | |
| Warnhinweis Etikett Dbn500 | ||||
| 001C | 803N94-6 | 2.40 | 2.86 | |
| Lichtabdeckplatte | ||||
| 002 | 454946-6 | 2.40 | 2.86 | |
| Inbusschraube M4x10 | ||||
| 003 | 922112-8 | 1.00 | 1.19 | |
| Oberdeckel | ||||
| 004 | 346773-4 | 1.20 | 1.43 | |
| Schutz AF-DW | ||||
| 005 | 424625-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | 234327-8 | |||
| Sperrring S-19 | ||||
| 007 | 961059-1 | 1.00 | 1.19 | |
| Drehmomentarm B | ||||
| 008 | 346776-8 | 6.00 | 7.14 | |
| Mutterschraube M4x30mm | ||||
| 009 | 922157-6 | 1.00 | 1.19 | |
| O-Ring 21 | ||||
| 010 | 213381-5 | 3.60 | 4.28 | |
| Ventil | ||||
| 011 | 326398-0 | 9.60 | 11.42 | |
| Zylinderkopf | ||||
| 012 | 319114-7 | 8.40 | 10.00 | |
| Dichtung A | ||||
| 013 | 423472-6 | 2.40 | 2.86 | |
| O-Ring 24mm | ||||
| 014 | 213364-5 | 1.00 | 1.19 | |
| Verteiler | ||||
| 015 | 319116-3 | 6.00 | 7.14 | |
| Dichtung B | ||||
| 016 | 423473-4 | 2.40 | 2.86 | |
| Zylinder | ||||
| 017 | 319113-9 | 13.20 | 15.71 | |
| Innensechskantschraube 4x16 | ||||
| 018 | 922127-5 | 1.00 | 1.19 | |
| O-Ring 34 | ||||
| 019 | 213475-6 | 1.00 | 1.19 | |
| Schutz Dbn500 | ||||
| 020 | 421551-4 | 4.80 | 5.71 | |
| O-Ring 24mm | ||||
| 021 | 213364-5 | 1.00 | 1.19 | |
| Schlagbolzen | ||||
| 022 | 135644-8 | 52.80 | 62.83 | |
| Einstellblock | ||||
| 023 | 310585-1 | 23.10 | 27.49 | |
| Urethanring 4 | ||||
| 024 | 262130-7 | 1.20 | 1.43 | |
| Einsteller | ||||
| 025 | 454949-0 | 4.80 | 5.71 | |
| Druckfeder 2 | ||||
| 026 | 234254-9 | 1.20 | 1.43 | |
| Stahlkugel 2.3 | ||||
| 027 | 216031-1 | 1.00 | 1.19 | |
| Einstellführung | ||||
| 028 | 453807-7 | 3.60 | 4.28 | |
| Verstellstange Dbn500D | ||||
| 029 | 326399-8 | 3.60 | 4.28 | |
| Urethanring 4 | ||||
| 030 | 262130-7 | 1.20 | 1.43 | |
| Gewindeschraube M4x12mm Ck | ||||
| 031 | 266026-4 | 1.00 | 1.19 | |
| Schalter Montageplatte | ||||
| 032 | 454938-5 | 4.80 | 5.71 | |
| Schalter | ||||
| 033 | 632C01-4 | 10.80 | 12.85 | |
| Schalterknopf | ||||
| 034 | 454939-3 | 3.60 | 4.28 | |
| Schalter | ||||
| 035 | 632C01-4 | 10.80 | 12.85 | |
| Druckfeder 5 | ||||
| 036 | 231372-4 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 036 | 234037-7 | 1.00 | 1.19 | |
| Sperrplatte | ||||
| 037 | 454952-1 | 2.40 | 2.86 | |
| Bürstenset Cb448 | ||||
| 038 | 196855-0 | 3.60 | 4.28 | |
| Kohlebürstenhalter DBN500 | ||||
| 039 | 632B92-9 | 3.60 | 4.28 | |
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 040 | 643523-1 | 6.00 | 7.14 | |
| Anker | ||||
| 041 | 619339-6 | 23.10 | 27.49 | |
| Magnet Halter | ||||
| 042 | 638989-8 | 20.90 | 24.87 | |
| Motorgehäuse | ||||
| 043 | 187809-8 | 8.40 | 10.00 | |
| Motorgehäuse | ||||
| 044 | 187809-8 | 8.40 | 10.00 | |
| Gewindeschneidschraube 3x16 | ||||
| 045 | 266130-9 | 1.00 | 1.19 | |
| Schalter sle6a2-33 | ||||
| 046 | 651533-4 | 3.60 | 4.28 | |
| Geschwindigkeitsregelkreis | ||||
| 047 | 620291-3 | 112.20 | 133.52 | |
| Sechskantschraube 4x12 | ||||
| 048 | 266273-7 | 1.00 | 1.19 | |
| Exzentrisch fahren | ||||
| 049 | 126398-8 | 41.80 | 49.74 | |
| Sicherungsring S-12 | ||||
| 050 | 961052-5 | 1.00 | 1.19 | |
| Kugellager 6001zz | ||||
| 051 | 211148-5 | 8.40 | 10.00 | |
| Kolben HR006G | ||||
| 052 | 312A68-3 | 8.40 | 10.00 | |
| 3 Einlagenkeil | ||||
| 053 | 254031-3 | 1.00 | 1.19 | |
| Kugellager 6002zz | ||||
| 054 | 211243-1 | 2.40 | 2.86 | |
| Verschleißstreifen DBN500 A | ||||
| 055 | 313346-8 | 3.60 | 4.28 | |
| Komplettes Magnetfeld | ||||
| 056 | 142440-7 | 6.00 | 7.14 | |
| Schraube 4x8 | ||||
| 057 | 911109-2 | 1.00 | 1.19 | |
| Kurbelgehäusedeckel | ||||
| 058 | 319112-1 | 33.00 | 39.27 | |
| Innensechskantschraube 4x16 | ||||
| 059 | 922127-5 | 1.00 | 1.19 | |
| Kugellager 604zz | ||||
| 060 | 210036-3 | 3.60 | 4.28 | |
| Stift 4 | ||||
| 061 | 256553-9 | 1.20 | 1.43 | |
| Stoppring E-3 | ||||
| 062 | 961017-7 | 1.00 | 1.19 | |
| Inbusschraube M4x10 | ||||
| 063 | 922112-8 | 1.00 | 1.19 | |
| Platte B | ||||
| 064 | 346778-4 | 1.20 | 1.43 | |
| Innensechskantschraube 4x16 | ||||
| 065 | 922127-5 | 1.00 | 1.19 | |
| 4 Unterlegscheibe | ||||
| 066 | 267071-2 | 1.00 | 1.19 | |
| Hülse 8mm | ||||
| 067 | 257822-1 | 2.40 | 2.86 | |
| Sechskantschraube 4x6 | ||||
| 068 | 922102-1 | 1.00 | 1.19 | |
| 4 Unterlegscheibe | ||||
| 069 | 941051-3 | 1.00 | 1.19 | |
| Stempelhalter | ||||
| 070 | 142442-3 | 8.40 | 10.00 | |
| Kupplungsarm A | ||||
| 071 | 346775-0 | 10.80 | 12.85 | |
| Gelenkwelle (a) | ||||
| 072 | 310587-7 | 7.20 | 8.57 | |
| Druckfeder 3 | ||||
| 073 | 234119-5 | 4.80 | 5.71 | |
| Zylinder | ||||
| 074 | 332099-0 | 52.80 | 62.83 | |
| O-Ring 63 | ||||
| 075 | 213709-7 | 2.40 | 2.86 | |
| Rohr 12mm | ||||
| 076 | 332101-9 | 3.60 | 4.28 | |
| Stange | ||||
| 077 | 454937-7 | 3.60 | 4.28 | |
| Kolben A | ||||
| 078 | 454944-0 | 6.00 | 7.14 | |
| O-Ring 50 | ||||
| 079 | 213605-9 | 1.20 | 1.43 | |
| O-Ring 50 | ||||
| 080 | 213609-1 | 3.60 | 4.28 | |
| Zylinderende | ||||
| 081 | 319115-5 | 15.40 | 18.33 | |
| Zylinderende | ||||
| 081A | 319115-5 | 15.40 | 18.33 | |
| Zylinderende DBN500 A | ||||
| 081B | 312A55-2 | 11.72 | 13.95 | |
| Schutz AF-DW | ||||
| 082 | 424624-2 | 7.20 | 8.57 | |
| Innensechskantschraube 4x16 | ||||
| 083 | 922127-5 | 1.00 | 1.19 | |
| O-Ring 14 | ||||
| 084 | 213162-7 | 1.00 | 1.19 | |
| O-Ring 14 | ||||
| 084A | 213162-7 | 1.00 | 1.19 | |
| O-Ring 13mm DHW080 | ||||
| 084B | 213238-0 | 1.00 | 1.19 | |
| Druckfeder 6 | ||||
| 085 | 234329-4 | 1.00 | 1.19 | |
| O-Ring 3 blw A | ||||
| 086 | 213A17-2 | 1.20 | 1.43 | |
| O-Ring 3 blw A | ||||
| 087 | 213A17-2 | 1.20 | 1.43 | |
| Ventileinsteller | ||||
| 088 | 326401-7 | 3.60 | 4.28 | |
| Druckfeder 6 | ||||
| 089 | 234325-2 | 2.40 | 2.86 | |
| Hülse | ||||
| 090 | 454940-8 | 2.40 | 2.86 | |
| Druckfeder 3 | ||||
| 091 | 234326-0 | 1.00 | 1.19 | |
| Stopper | ||||
| 092 | 310584-3 | 7.20 | 8.57 | |
| Druckplatte | ||||
| 093 | 346782-3 | 6.00 | 7.14 | |
| Abdeckung schiebetür | ||||
| 094 | 454942-4 | 10.80 | 12.85 | |
| Stift 3 | ||||
| 095 | 256793-9 | 1.00 | 1.19 | |
| Sperrhebel | ||||
| 096 | 454945-8 | 3.60 | 4.28 | |
| Druckfeder 7 | ||||
| 097 | 233197-2 | 1.00 | 1.19 | |
| Urethanring 3 | ||||
| 098 | 262054-7 | 1.20 | 1.43 | |
| Nagelplatte | ||||
| 099 | 346774-2 | 1.20 | 1.43 | |
| Magazin Zsb | ||||
| 100 | 454943-2 | 13.20 | 15.71 | |
| Sechskantmutter M4 | ||||
| 100A | 931102-0 | 1.00 | 1.19 | |
| Platte | ||||
| 101 | 310588-5 | 48.40 | 57.60 | |
| Innenstiftschraube M4X8 A | ||||
| 102 | 265911-8 | 1.00 | 1.19 | |
| Zentrierplatte | ||||
| 103 | 142443-1 | 28.60 | 34.03 | |
| Druckfeder 4 | ||||
| 104 | 234328-6 | 1.00 | 1.19 | |
| Arm | ||||
| 105 | 346779-2 | 1.20 | 1.43 | |
| Sechskantschraube 4x6 | ||||
| 106 | 922102-1 | 1.00 | 1.19 | |
| Schlagstiftführung | ||||
| 107 | 310586-9 | 28.60 | 34.03 | |
| Sechskantschraube 4x6 | ||||
| 108 | 922102-1 | 1.00 | 1.19 | |
| Platte A | ||||
| 109 | 346777-6 | 2.40 | 2.86 | |
| Sechskantschraube 4x6 | ||||
| 110 | 922102-1 | 1.00 | 1.19 | |
| Innensechskantschraube 5X20 | ||||
| 111 | 266369-4 | 1.00 | 1.19 | |
| Gewindeschneidschraube 3x16 | ||||
| 112 | 266130-9 | 1.00 | 1.19 | |
| Namensschild Dbn500 | ||||
| 113 | 815P33-6 | 3.60 | 4.28 | |
| Schraube 4x12 | ||||
| 114 | 911116-5 | 1.00 | 1.19 | |
| Gehäuse | ||||
| 115 | 187864-0 | 52.80 | 62.83 | |
| Sicherungsmutter M4x7mm | ||||
| 115A | 252126-6 | 1.00 | 1.19 | |
| Warnhinweis Etikett Dbn500 | ||||
| 115B | 803N94-6 | 2.40 | 2.86 | |
| Inbusschraube M4x10 | ||||
| 116 | 922112-8 | 1.00 | 1.19 | |
