Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DBO484'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

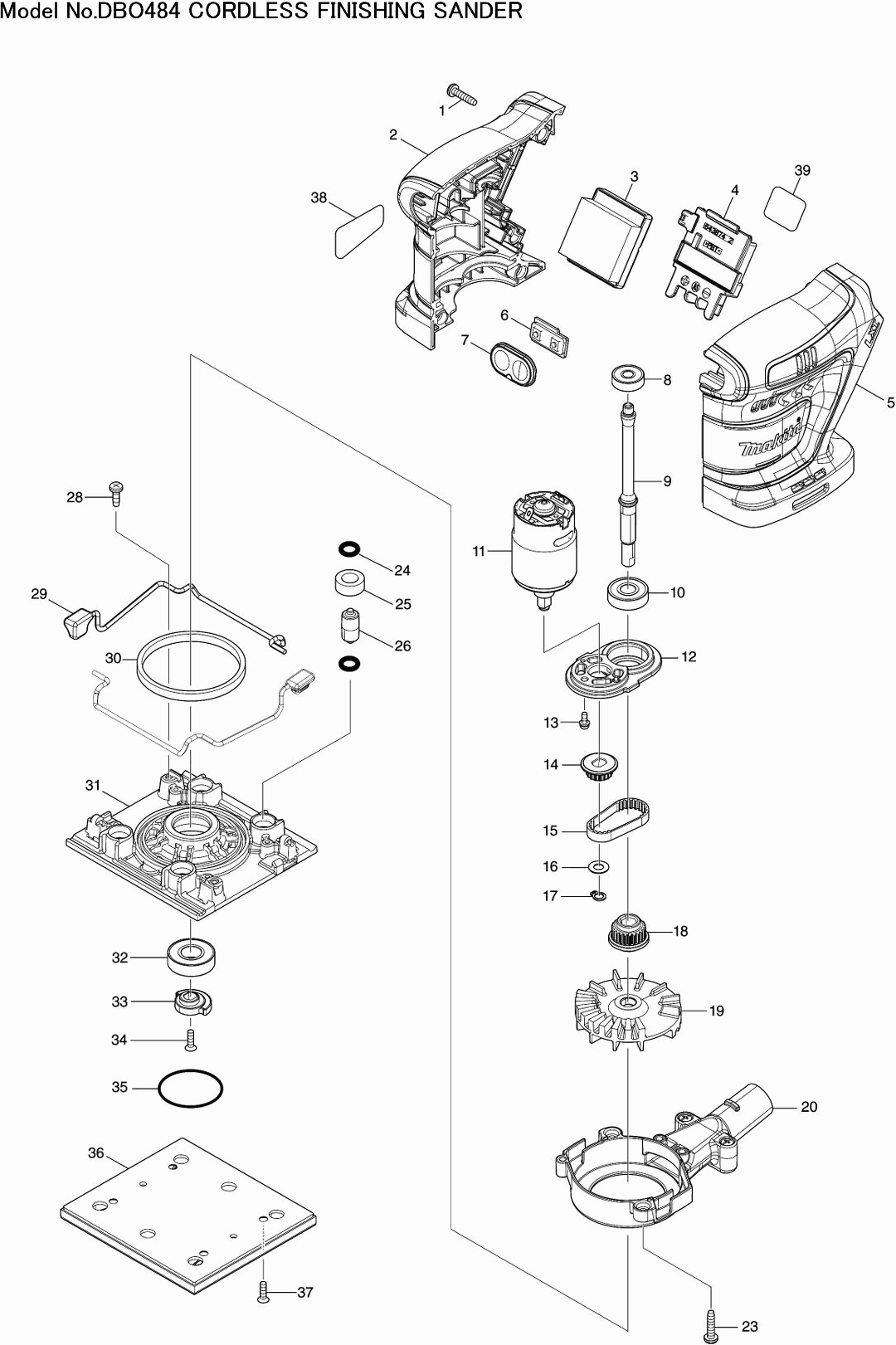

Zeichnungen der Makita DBO484
Teileliste der Makita DBO484
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gewindebohrer 4x18 | ||||
| 001 | 265A48-7 | 1.00 | 1.19 | |
| Motorhaubeneinheit DBO480 | ||||
| 002 | 183U93-9 | 10.80 | 12.85 | |
| Gummistift 6 | ||||
| 002C10 | 263005-3 | 1.00 | 1.19 | |
| Steuergerät DBO480 | ||||
| 003 | 632S79-3 | 41.80 | 49.74 | |
| Anschlusseinheit | ||||
| 004 | 643874-2 | 3.60 | 4.28 | |
| Motorhaubeneinheit DBO480 | ||||
| 005 | 183U93-9 | 10.80 | 12.85 | |
| Gummistift 6 | ||||
| 005C10 | 263005-3 | 1.00 | 1.19 | |
| Schalteinheit | ||||
| 006 | 632K92-3 | 7.20 | 8.57 | |
| Schalterplatte DBO480 | ||||
| 007 | 141B15-1 | 2.40 | 2.86 | |
| Kugellager 626zz | ||||
| 008 | 210143-2 | 3.60 | 4.28 | |
| Als DBO480 | ||||
| 009 | 327807-2 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 211491-2 | |||
| DC-Motor DBO480 | ||||
| 011 | 629B07-5 | 14.30 | 17.02 | |
| Motorhalter DBO480 | ||||
| 012 | 413619-0 | 1.00 | 1.19 | |
| Schraube M3x8 | ||||
| 013 | 265173-8 | 1.00 | 1.19 | |
| Riemenscheibe 7,5x15,5 DBO480 | ||||
| 014 | 222200-4 | 4.80 | 5.71 | |
| Multi-Riemen 6x108 DBO480 | ||||
| 015 | 225105-7 | 3.60 | 4.28 | |
| Unterlegscheibe 6 | ||||
| 016 | 253715-0 | 1.20 | 1.43 | |
| Sicherungsring S-6 | ||||
| 017 | 961002-0 | 1.00 | 1.19 | |
| Riemenscheibe 7,5x20,3 DBO480 | ||||
| 018 | 222199-3 | 7.20 | 8.57 | |
| Fan 63mm DBO480 | ||||
| 019 | 240224-8 | 6.00 | 7.14 | |
| Lüfterführungsbaugruppe DBO480 | ||||
| 020 | 122B40-1 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 023 | 265A48-7 | 1.00 | 1.19 | |
| O-Ring 4 | ||||
| 024 | 213983-7 | 1.00 | 1.19 | |
| Schwammgehäuse | ||||
| 025 | 424023-8 | 1.00 | 1.19 | |
| Fußstütze | ||||
| 026 | 318151-8 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 028 | 266398-7 | 1.00 | 1.19 | |
| Hebel BO4558 | ||||
| 029 | 162299-6 | 2.40 | 2.86 | |
| Gummiring (1) | ||||
| 030 | 424684-4 | 1.00 | 1.19 | |
| Grundplatte Bo4558 | ||||
| 031 | 318543-1 | 8.40 | 10.00 | |
| Kugellager 6001dw | ||||
| 032 | 211131-2 | 9.60 | 11.42 | |
| Ausgleichsgewicht | ||||
| 033 | 313141-6 | 1.00 | 1.19 | |
| Senkschraube 4x12 | ||||
| 034 | 912117-6 | 1.00 | 1.19 | |
| O-Ring 39 | ||||
| 035 | 213513-4 | 1.00 | 1.19 | |
| STEUNZOOL VIERKANT VELCRO/KLEM 114X102MM | ||||
| 036 | 191Y24-8 | 4.00 | 4.76 | |
| Senkschraube 4x12 | ||||
| 037 | 912117-6 | 1.00 | 1.19 | |
| TYPENSCHILD DBO484 | ||||
| 038 | 8585J7-8 | 1.00 | 1.19 | |
| SERIENNUMMERNETIKETT DBO484 | ||||
| 039 | 8585J8-6 | 2.40 | 2.86 | |
