Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DCF301'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

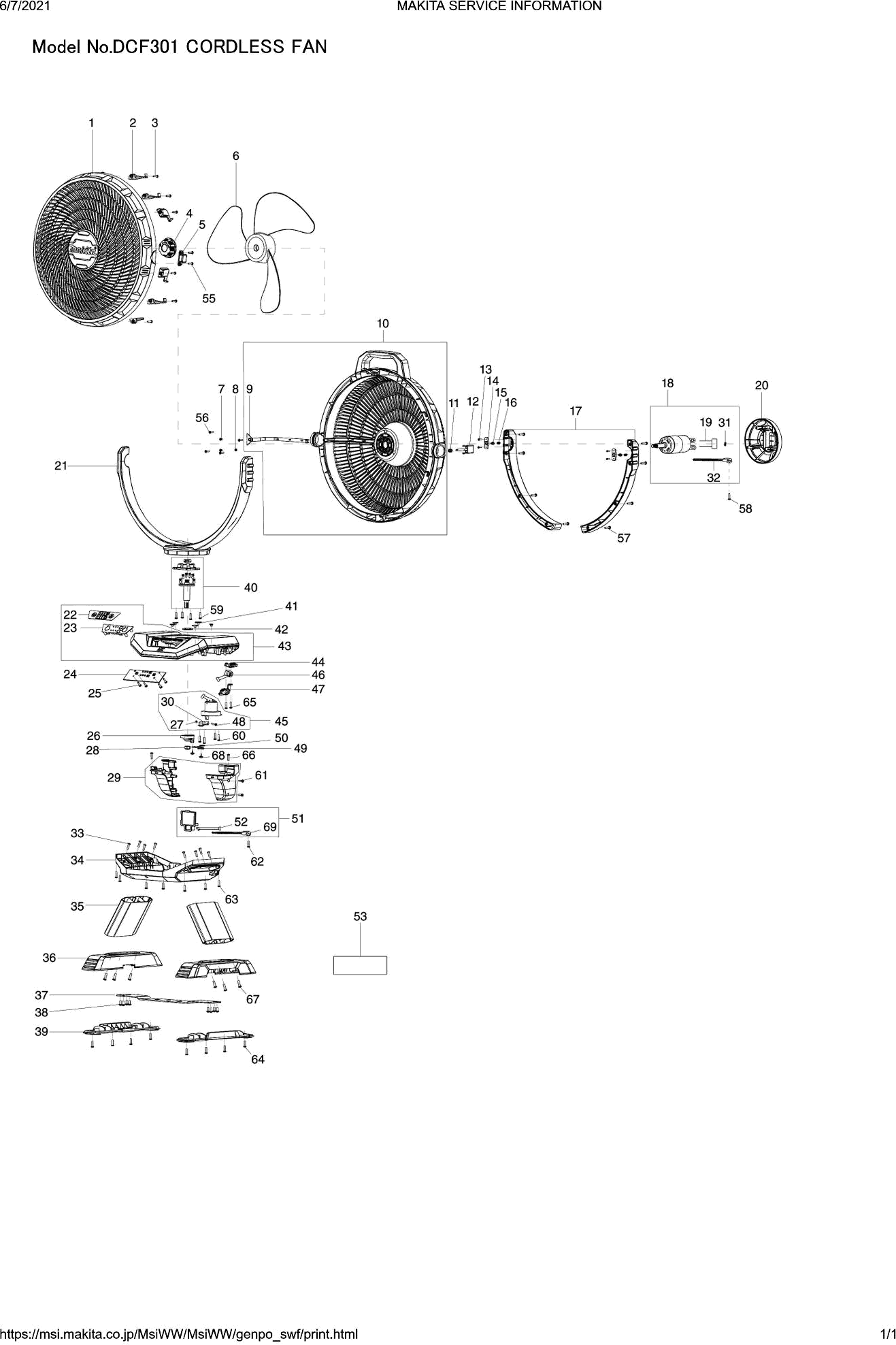

Zeichnungen der Makita DCF301
Teileliste der Makita DCF301
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Lüfterabdeckung DCF301 | ||||
| 001 | TE00000522 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001-1 | TE00000848 | |||
| Klemmplatte DCF203D | ||||
| 002 | TE00000376 | 1.00 | 1.19 | |
| Gewindeschraube 3x14 | ||||
| 003 | TE00000028 | 1.20 | 1.43 | |
| Achsblockierung DCF301/CF002G | ||||
| 004 | TE00000523 | 1.00 | 1.19 | |
| Entriegelungstaste DCF301 | ||||
| 005 | TE00000372 | 1.00 | 1.19 | |
| Lüfterblatt DCF301/CF002G | ||||
| 006 | TE00000524 | 1.18 | 1.40 | |
| Met.schr. M3x4mm DCF301/CF002G | ||||
| 007 | TE00000525 | 1.20 | 1.43 | |
| Sicherungsring DCF301/CF002G | ||||
| 008 | TE00000558 | 1.00 | 1.19 | |
| Drahtschutz DCF301/CF002G | ||||
| 009 | TE00000530 | 1.00 | 1.19 | |
| Deckel DCF301/CF002G | ||||
| 010 | TE00000559 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010-1 | TE00000846 | |||
| Druckfeder DCF203 | ||||
| 011 | TE00000378 | 1.20 | 1.43 | |
| Schraube DCF203 | ||||
| 012 | TE00000364 | 1.20 | 1.43 | |
| Schraube 2,5X8 Cf100D | ||||
| 013 | TE00000203 | 1.00 | 1.19 | |
| Druckplatte Cf100D | ||||
| 014 | TE00000189 | 1.00 | 1.19 | |
| Unterlegscheibe Cf100D | ||||
| 015 | TE00000190 | 1.00 | 1.19 | |
| Feder Cf100D | ||||
| 016 | TE00000197 | 1.00 | 1.19 | |
| Hintere Stütze DCF301/CF002G | ||||
| 017 | TE00000527 | 4.80 | 5.71 | |
| Motorbaugruppe DCF301/CF002G | ||||
| 018 | TE00000528 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018-1 | TE00000854 | |||
| Motor Kabel DCF301/CF002G | ||||
| 019 | TE00000529 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019-1 | TE00000856 | |||
| Motorabdeckkappe DCF301/CF002G | ||||
| 020 | TE00000531 | 1.20 | 1.43 | |
| Stativ DCF301/CF002G | ||||
| 021 | TE00000532 | 6.00 | 7.14 | |
| Etikett A/U CF002G | ||||
| 022 | TE00000560 | 2.40 | 2.86 | |
| Schaltpaneel DCF301/CF002G | ||||
| 023 | TE00000534 | 1.00 | 1.19 | |
| Schaltkreis DCF301 | ||||
| 024 | TE00000535 | 22.00 | 26.18 | |
| Schraube M3x10mm | ||||
| 025 | TE00000388 | 1.20 | 1.43 | |
| Puffer 1 DCF102 | ||||
| 026 | TE00000274 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026-1 | TE00000858 | |||
| M3 Mutter DCF102 | ||||
| 027 | TE00000281 | 1.20 | 1.43 | |
| M8 Flache Mutter CF001G | ||||
| 028 | TE00000450 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028-1 | TE00000859 | |||
| Batteriegehäuse DCF301 | ||||
| 029 | TE00000536 | 1.20 | 1.43 | |
| Puffer 2 DCF102 | ||||
| 030 | TE00000282 | 1.00 | 1.19 | |
| Drahtführung DCF301/CF002G | ||||
| 031 | TE00000537 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 032 | TE00000407 | |||
| Met.schr. M4x8mm DCF301/CF002G | ||||
| 033 | TE00000538 | 1.00 | 1.19 | |
| Abdeckkappe DCF301/CF002G | ||||
| 034 | TE00000539 | 9.60 | 11.42 | |
| Fusshalter DCF301 | ||||
| 035 | TE00000540 | 14.30 | 17.02 | |
| Fussbasis DCF301/CF002G | ||||
| 036 | TE00000541 | 3.60 | 4.28 | |
| Montageplatte DCF301/CF002G | ||||
| 037 | TE00000542 | 4.80 | 5.71 | |
| Met.schr. M3x10mm DCF301 | ||||
| 038 | TE00000543 | 1.20 | 1.43 | |
| Fußgummi DCF301/CF002G | ||||
| 039 | TE00000544 | 1.20 | 1.43 | |
| Achse DCF301/CF002G | ||||
| 040 | TE00000545 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040-1 | TE00000860 | |||
| Anschlagplatte CF001G | ||||
| 041 | TE00000474 | 1.00 | 1.19 | |
| Sicherungsring DCF301/CF002G | ||||
| 042 | TE00000546 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042-1 | TE00000861 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | TE00000547 | |||
| Abdeckkappe DCF301 A | ||||
| 043-1 | TE00000632 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043-2 | TE00000862 | |||
| Ladeanschluss DCF301/CF002G | ||||
| 044 | TE00000548 | 3.60 | 4.28 | |
| Motor DCF301/CF002G | ||||
| 045 | TE00000561 | 10.80 | 12.85 | |
| Ladebrett DCF301/CF002G | ||||
| 046 | TE00000549 | 3.60 | 4.28 | |
| Adapterplatte DCF301/CF002G | ||||
| 047 | TE00000550 | 2.40 | 2.86 | |
| Metallschraube Ck M3x14mm | ||||
| 048 | TE00000102 | 1.00 | 1.19 | |
| Dämpfer DCF301/CF002G | ||||
| 049 | TE00000551 | 1.00 | 1.19 | |
| Sicherungsring DCF301/CF002G | ||||
| 050 | TE00000552 | 1.00 | 1.19 | |
| Verbindungseinheit DCF301 | ||||
| 051 | TE00000554 | 3.60 | 4.28 | |
| Batteriekabel DCF301/CF002G | ||||
| 052 | TE00000555 | 1.20 | 1.43 | |
| Etikett rate DCF301 | ||||
| 053 | TE00000568 | 2.40 | 2.86 | |
| Gewindeschraube 3x14 | ||||
| 055 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 056 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 057 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 058 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 059 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 060 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 061 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 062 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 063 | TE00000028 | 1.20 | 1.43 | |
| Gewindeschraube 3x14 | ||||
| 064 | TE00000028 | 1.20 | 1.43 | |
| Schraube M3x10mm | ||||
| 065 | TE00000388 | 1.20 | 1.43 | |
| Schraube M3x10mm | ||||
| 066 | TE00000388 | 1.20 | 1.43 | |
| Met.schr. M4x8mm DCF301/CF002G | ||||
| 067 | TE00000538 | 1.00 | 1.19 | |
| Met.schr. M3x10mm DCF301 | ||||
| 068 | TE00000543 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 069 | TE00000407 | |||
