Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DCL285FZ'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

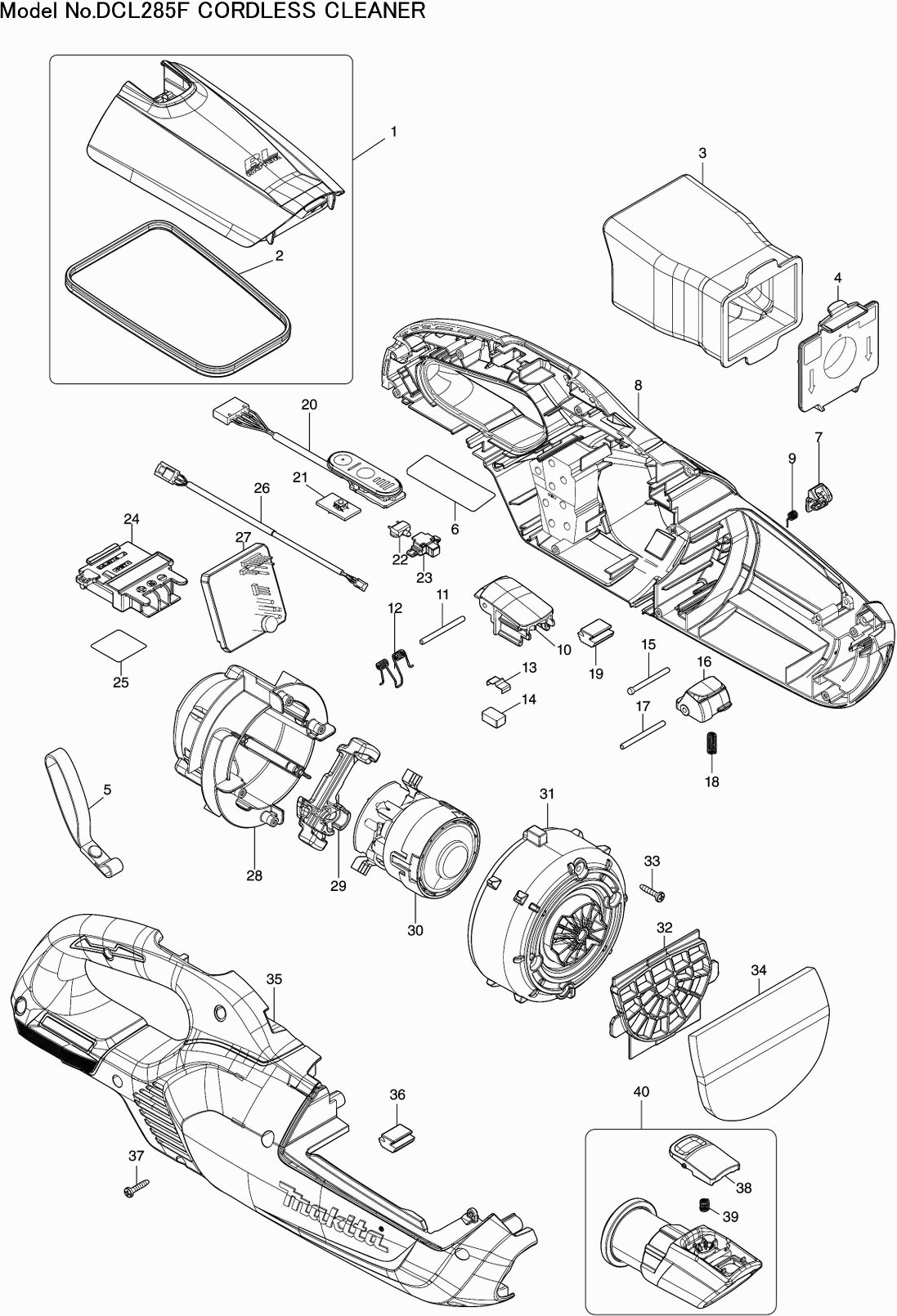

Zeichnungen der Makita DCL285FZ
Teileliste der Makita DCL285FZ
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Vorderes Gehäuse TRP DCL285F | ||||
| 001A | 136907-5 | 4.80 | 5.71 | |
| VORDERGEHÄUSE SCHWARZ DCL285F | ||||
| 001B | 136908-3 | 4.80 | 5.71 | |
| Vorderes Gehäuse BLW DCL285F | ||||
| 001C | 136906-7 | 4.80 | 5.71 | |
| Dichtung | ||||
| 002 | 424093-7 | 1.20 | 1.43 | |
| LINNEN STOFZAK STEELSTOFZUIGER | ||||
| 003 | 1910M4-5 | 6.00 | 7.14 | |
| STOFZAKHOUDER STEELSTOFZUIGER | ||||
| 004 | 140K23-3 | 1.00 | 1.19 | |
| TYPENSCHILD DCL285F | ||||
| 006 | 8588J6-8 | 1.00 | 1.19 | |
| Abstandshalter DCL281F | ||||
| 007A | 459352-0 | 1.20 | 1.43 | |
| Schwarze Distanzhalter DCL281F | ||||
| 007B | 459302-5 | 1.20 | 1.43 | |
| Stopplatte CL002G | ||||
| 007C | 459327-9 | 1.20 | 1.43 | |
| GEHÄUSE TRANSPARENT DCL285F | ||||
| 008A | 183Y69-0 | 18.70 | 22.25 | |
| GEHÄUSE BLAU DCL285F | ||||
| 008B | 183Y70-5 | 18.70 | 22.25 | |
| Gehäuse BLW DCL285F | ||||
| 008C | 183Y53-5 | 18.70 | 22.25 | |
| Gummistift 6 | ||||
| 008C10 | 263005-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008C20 | 422974-9 | |||
| Torsionsfeder 4 DCL281 | ||||
| 009 | 232484-6 | 1.00 | 1.19 | |
| Verbindungsklotz schwarz DCL281F | ||||
| 010A | 459351-2 | 2.40 | 2.86 | |
| Verbindungsklotz DCL281F | ||||
| 010B | 459350-4 | 1.20 | 1.43 | |
| Abdeckkappe CL002G | ||||
| 010C | 459330-0 | 1.20 | 1.43 | |
| Stift 3 | ||||
| 011 | 268271-7 | 1.20 | 1.43 | |
| Drehfeder | ||||
| 012 | 233580-3 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 013 | 232264-0 | 1.00 | 1.19 | |
| Stütze Sv12sg | ||||
| 014 | 424367-6 | 1.00 | 1.19 | |
| Stift 3mm DCL281F | ||||
| 015 | 256590-3 | 1.00 | 1.19 | |
| Schalterknopf B schwarz DCL281F | ||||
| 016A | 459349-9 | 1.20 | 1.43 | |
| Schalterknopf B DCL281F | ||||
| 016B | 459348-1 | 1.20 | 1.43 | |
| Knopf B CL002G | ||||
| 016C | 459329-5 | 1.00 | 1.19 | |
| Stift 3 | ||||
| 017 | 268271-7 | 1.20 | 1.43 | |
| Druckfeder 4 HR2450 schwarz | ||||
| 018 | 233344-5 | 1.00 | 1.19 | |
| Gummplatte DCL281 | ||||
| 019 | 422460-0 | 1.00 | 1.19 | |
| Schaltungsanzeige CL001G | ||||
| 020 | 141B54-1 | 11.00 | 13.09 | |
| Schalter CL001G | ||||
| 021 | 620E74-1 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 620E82-2 | |||
| LED-Gehäuse komplett CL002G | ||||
| 023 | 141H09-2 | 1.20 | 1.43 | |
| Anschlusseinheit | ||||
| 024 | 643874-2 | 3.60 | 4.28 | |
| SERIENNUMMERNAUFKLEBER DCL285F | ||||
| 025 | 8588K4-9 | 2.40 | 2.86 | |
| Drahtbaum CL001G | ||||
| 026 | 632S32-9 | 2.40 | 2.86 | |
| STEUERGERÄT DCL284F/ 285F P | ||||
| 027 | 620L20-6 | 44.00 | 52.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027-1 | 620S51-7 | |||
| Leitungsfilter | ||||
| 027C10 | 688163-8 | 1.20 | 1.43 | |
| Motorabdeckung R CL001G | ||||
| 028 | 141E55-7 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 028C10 | 263002-9 | 1.00 | 1.19 | |
| Motorabdeckungsgummi CL001G | ||||
| 029 | 422723-4 | 1.20 | 1.43 | |
| MOTORBAUGRUPPE DCL283F/284 | ||||
| 030 | 629B87-1 | 71.50 | 85.08 | |
| Motorabdeckung F CL001G | ||||
| 031 | 413645-9 | 4.80 | 5.71 | |
| Führung CL002G | ||||
| 032 | 413J77-0 | 2.40 | 2.86 | |
| Gewindeschneidschraube 3x16 | ||||
| 033 | 266130-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034 | 424804-0 | |||
| GEHÄUSE TRANSPARENT DCL285F | ||||
| 035A | 183Y69-0 | 18.70 | 22.25 | |
| GEHÄUSE BLAU DCL285F | ||||
| 035B | 183Y70-5 | 18.70 | 22.25 | |
| Gehäuse BLW DCL285F | ||||
| 035C | 183Y53-5 | 18.70 | 22.25 | |
| Gummistift 6 | ||||
| 035C10 | 263005-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035C20 | 422974-9 | |||
| Gummplatte DCL281 | ||||
| 036 | 422460-0 | 1.00 | 1.19 | |
| Gewindeschneidschraube 3x16 | ||||
| 037 | 266130-9 | 1.00 | 1.19 | |
| Knopf C CL002G | ||||
| 038 | 413F33-6 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 039 | 232485-4 | 1.00 | 1.19 | |
| Einlassanordnung Blau CL002G | ||||
| 040A | 136587-7 | 3.60 | 4.28 | |
| Einlassanordnung Schwarz CL002G | ||||
| 040B | 136586-9 | 3.60 | 4.28 | |
| Einlassanordnung Weiß CL002G | ||||
| 040C | 136585-1 | 3.60 | 4.28 | |
| Dichtung | ||||
| 040C10 | 424094-5 | 1.00 | 1.19 | |
