Makita DCS3410TH Zeichnungen und Teile
Genaue Typennummer:
DCS3410TH
DCS3410TH

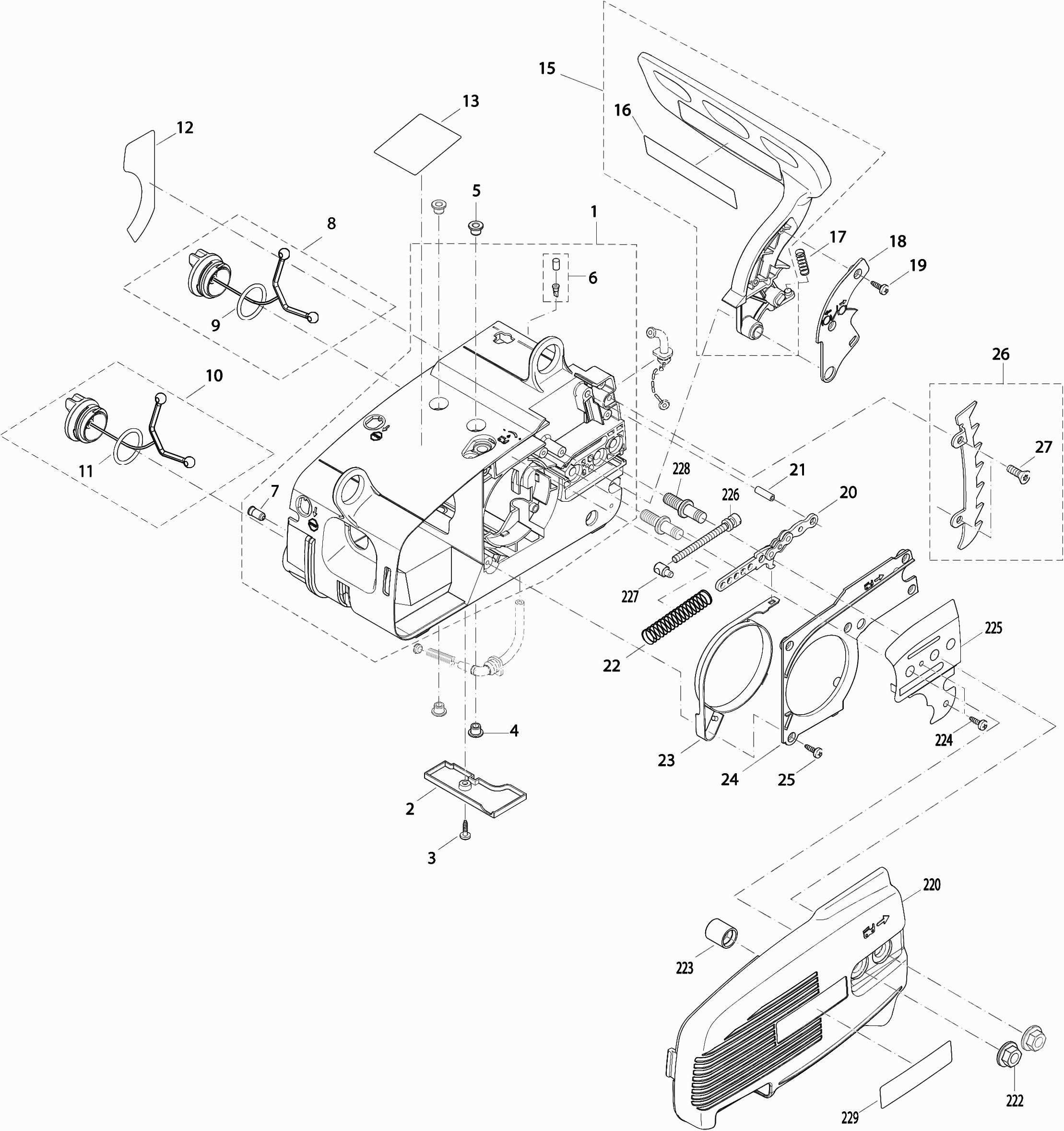

Zeichnungen der MAKITA DCS3410TH
Teileliste der MAKITA DCS3410TH
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Motorgehäuse | ||||
| 001 | 170111602 | Motorgehäuse | € 108.65 | |
| Motorhuis deksel | ||||
| 002 | 170111680 | Motorhuis deksel | € 3.64 | |
| Schroef 3,5x10 | ||||
| 003 | 915735100 | Schroef 3,5x10 | € 0.99 | |
| Damper | ||||
| 004 | 170111050 | Damper | € 1.00 | |
| Damper | ||||
| 005 | 170111050 | Damper | € 1.00 | |
| Ventielklep | ||||
| 006 | 170175010 | Ventielklep | € 5.21 | |
| Ventielklep Ea4300F | ||||
| 007 | 010245030 | Ventielklep Ea4300F | € 5.85 | |
| Nicht mehr lieferbar | ||||
| 008 | 170114061 | Nicht mehr lieferbar | ||
| O-ring tbv tankdop | ||||
| 009 | 963225030 | O-ring tbv tankdop | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 010 | 170114061 | Nicht mehr lieferbar | ||
| O-ring tbv tankdop | ||||
| 011 | 963225030 | O-ring tbv tankdop | € 1.43 | |
| Label "choke" | ||||
| 012 | 980114904 | Label "choke" | € 2.78 | |
| Label "top-handle" | ||||
| 013 | 980114919 | Label "top-handle" | € 4.07 | |
| Nicht mehr lieferbar | ||||
| 015 | 170213020 | Nicht mehr lieferbar | ||
| Label "waarsch" | ||||
| 016 | 810449-4 | Label "waarsch" | € 2.78 | |
| Veer voor handbescherming | ||||
| 017 | 233174-4 | Veer voor handbescherming | € 1.21 | |
| Handbeschermzijkap | ||||
| 018 | 170213040 | Handbeschermzijkap | € 4.07 | |
| Schroef 3,5x10 | ||||
| 019 | 915735100 | Schroef 3,5x10 | € 0.99 | |
| Rembandhouder | ||||
| 020 | 158044-5 | Rembandhouder | € 7.43 | |
| Pen 5x20 | ||||
| 021 | 962650200 | Pen 5x20 | € 1.43 | |
| Drukveer Uc3000A | ||||
| 022 | 028213521 | Drukveer Uc3000A | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 023 | 170213080 | Nicht mehr lieferbar | ||
| Rembandafdekplt | ||||
| 024 | 170213050 | Rembandafdekplt | € 9.50 | |
| Schroef 3,5x10 | ||||
| 025 | 915735100 | Schroef 3,5x10 | € 0.99 | |
| Boomaanslag | ||||
| 026 | 170250200 | Boomaanslag | € 9.50 | |
| Nicht mehr lieferbar | ||||
| 027 | 913850155 | Nicht mehr lieferbar | ||
| Zylinder | ||||
| 030 | 170131010 | Zylinder | € 174.10 | |
| Zuiger set | ||||
| 031 | 170132100 | Zuiger set | € 79.85 | |
| Kolbenring | ||||
| 032 | 170132030 | Kolbenring | € 13.71 | |
| Kolbenbolzen | ||||
| 033 | 170132020 | Kolbenbolzen | € 12.14 | |
| Sicherungsring | ||||
| 034 | 170132040 | Sicherungsring | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 035 | 266476-3 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 035 | 908005205 | Nicht mehr lieferbar | ||
| Hitteschild | ||||
| 036 | 170174080 | Hitteschild | € 5.21 | |
| Dichtung | ||||
| 037 | 170174050 | Dichtung | € 1.71 | |
| Uitlaat | ||||
| 038 | 170174100 | Uitlaat | € 268.34 | |
| Inbusbout M5X14Mm Pc-6114 A | ||||
| 039 | 266986-0 | Inbusbout M5X14Mm Pc-6114 A | € 0.99 | |
| Kurbelwelle | ||||
| 040 | 170120100 | Kurbelwelle | € 229.08 | |
| Naaldlgr 9X12X11,5 Ps-35Ctlc A | ||||
| 041 | 962210092 | Naaldlgr 9X12X11,5 Ps-35Ctlc A | € 6.57 | |
| Kogellager 6201 | ||||
| 042 | 211109-5 | Kogellager 6201 | € 4.57 | |
| Kogellager 6201 | ||||
| 043 | 211109-5 | Kogellager 6201 | € 4.57 | |
| Keerring | ||||
| 044 | 962900060 | Keerring | € 6.57 | |
| Keerring | ||||
| 045 | 962900060 | Keerring | € 6.57 | |
| Krukashuis | ||||
| 046 | 170111200 | Krukashuis | € 23.69 | |
| Nicht mehr lieferbar | ||||
| 048 | 266476-3 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 048 | 908005205 | Nicht mehr lieferbar | ||
| Schuimpakking | ||||
| 049 | 170131040 | Schuimpakking | € 2.78 | |
| Membraam cpl | ||||
| 050 | 170131100 | Membraam cpl | € 28.80 | |
| Schroef 4x20 | ||||
| 051 | 913340204 | Schroef 4x20 | € 0.99 | |
| Dichtung | ||||
| 052 | 965524023 | Dichtung | € 2.78 | |
| Brandstofleiding | ||||
| 053 | 170114070 | Brandstofleiding | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 054 | 010114010 | Nicht mehr lieferbar | ||
| Filter Set (10 Stuks) | ||||
| 055 | 010114020 | Filter Set (10 Stuks) | € 31.55 | |
| Benzineslang 3x5,5mm 100cm | ||||
| 056 | 965452382 | Benzineslang 3x5,5mm 100cm | € 9.50 | |
| Benzineslang 2,5x5,5mm 100cm | ||||
| 057 | 965452090 | Benzineslang 2,5x5,5mm 100cm | € 17.87 | |
| Afstel geleider | ||||
| 058 | 170118041 | Afstel geleider | € 1.71 | |
| Chokeknop | ||||
| 059 | 170155050 | Chokeknop | € 3.21 | |
| Chokeknop | ||||
| 060 | 170155040 | Chokeknop | € 3.21 | |
| Schroef 3,5x10 | ||||
| 061 | 915735100 | Schroef 3,5x10 | € 0.99 | |
| Luchtfiltermontagekap | ||||
| 062 | 170151051 | Luchtfiltermontagekap | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 063 | 908004405 | Nicht mehr lieferbar | ||
| Luchtfilter Dcs3410/Th A | ||||
| 064 | 170173021 | Luchtfilter Dcs3410/Th A | € 8.43 | |
| Afdekkap luchtfilter | ||||
| 065 | 170118100 | Afdekkap luchtfilter | € 13.71 | |
| Schraube | ||||
| 066 | 170118020 | Schraube | € 2.43 | |
| Nicht mehr lieferbar | ||||
| 067 | 010155010 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 067 | 010155011 | Nicht mehr lieferbar | ||
| Schroefgeleider | ||||
| 068 | 170118031 | Schroefgeleider | € 2.78 | |
| Nicht mehr lieferbar | ||||
| 070 | 170245100 | Nicht mehr lieferbar | ||
| Olieleiding | ||||
| 071 | 170245110 | Olieleiding | € 13.71 | |
| Oliepomp rep. set | ||||
| 072 | 170245300 | Oliepomp rep. set | € 37.04 | |
| Stelhandel | ||||
| 073 | 170245030 | Stelhandel | € 2.43 | |
| Kap tbv stelhandel | ||||
| 074 | 170245090 | Kap tbv stelhandel | € 2.07 | |
| Schroef 3,5x10 | ||||
| 075 | 915735100 | Schroef 3,5x10 | € 0.99 | |
| Ölpumpenantrieb | ||||
| 076 | 170245130 | Ölpumpenantrieb | € 13.71 | |
| Aanzuigleiding | ||||
| 080 | 170245200 | Aanzuigleiding | € 8.43 | |
| Druckfeder | ||||
| 081 | 231975-4 | Druckfeder | € 0.99 | |
| Abdeckhaube | ||||
| 082 | 416274-7 | Abdeckhaube | € 0.99 | |
| Torx Schroef 4X12 * | ||||
| 083 | 908004125 | Torx Schroef 4X12 * | € 1.00 | |
| Kupplung | ||||
| 084 | 168607-9 | Kupplung | € 23.69 | |
| Nicht mehr lieferbar | ||||
| 085 | 140484-1 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 085 | 170223111 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 086 | 900006065 | Nicht mehr lieferbar | ||
| Stop Ring A | ||||
| 087 | 927306000 | Stop Ring A | € 0.99 | |
| Startinrichting compleet | ||||
| 102 | 170160650 | Startinrichting compleet | € 60.87 | |
| Label "makita" | ||||
| 103 | 980114909 | Label "makita" | € 2.78 | |
| Schroef 4x20 | ||||
| 104 | 913340204 | Schroef 4x20 | € 0.99 | |
| Startkoord 3.0Mmx 85Cm | ||||
| 105 | 021164010 | Startkoord 3.0Mmx 85Cm | € 4.57 | |
| Startkoord * | ||||
| 105 | 985000150 | Startkoord * | € 65.45 | |
| Revet | ||||
| 106 | 021245020 | Revet | € 1.00 | |
| Startergreep | ||||
| 107 | 170160760 | Startergreep | € 4.07 | |
| Pakking Ehw120 * | ||||
| 108 | 965404840 | Pakking Ehw120 * | € 0.99 | |
| Ring Ehw120 * | ||||
| 109 | 930216030 | Ring Ehw120 * | € 0.99 | |
| Starterveer | ||||
| 110 | 170160730 | Starterveer | € 13.71 | |
| Starttrommel | ||||
| 111 | 170160740 | Starttrommel | € 13.71 | |
| Feder | ||||
| 112 | 170160770 | Feder | € 5.85 | |
| Starterwiel Dcs3410/Th | ||||
| 113 | 170160780 | Starterwiel Dcs3410/Th | € 4.07 | |
| Schraube | ||||
| 114 | 170160790 | Schraube | € 1.43 | |
| Luchtverplaatser | ||||
| 120 | 170160620 | Luchtverplaatser | € 14.21 | |
| Ontsteking | ||||
| 121 | 170143110 | Ontsteking | € 115.19 | |
| Schroef 3,5x10 | ||||
| 122 | 915735100 | Schroef 3,5x10 | € 0.99 | |
| BOUGIE A | ||||
| 123 | 168517-0 | BOUGIE A | € 4.07 | |
| Kabelbaum | ||||
| 124 | 170147010 | Kabelbaum | € 13.71 | |
| Erdungskabel | ||||
| 125 | 170143031 | Erdungskabel | € 3.21 | |
| Zeskantmoer M8X1 A | ||||
| 126 | 264022-6 | Zeskantmoer M8X1 A | € 1.00 | |
| Veerring 8Mm A | ||||
| 127 | 926208001 | Veerring 8Mm A | € 0.99 | |
| Vliegwiel cpl | ||||
| 128 | 170141101 | Vliegwiel cpl | € 102.10 | |
| Startpal Met Veer Dcs3400/Th * | ||||
| 129 | 957166100 | Startpal Met Veer Dcs3400/Th * | € 13.71 | |
| Nicht mehr lieferbar | ||||
| 130 | 170143011 | Nicht mehr lieferbar | ||
| Torx schroef 4x16 | ||||
| 131 | 908004165 | Torx schroef 4x16 | € 1.00 | |
| Vliegwiel cpl | ||||
| 132 | 170141101 | Vliegwiel cpl | € 102.10 | |
| Handgreep Li Dcs3410Th | ||||
| 170 | 170311010 | Handgreep Li Dcs3410Th | € 12.14 | |
| Handgreep Re Dcs3410Th | ||||
| 171 | 170313010 | Handgreep Re Dcs3410Th | € 12.14 | |
| Schroef 4x20 | ||||
| 172 | 913340204 | Schroef 4x20 | € 0.99 | |
| Rubber demper | ||||
| 173 | 965403491 | Rubber demper | € 6.57 | |
| Draagoog | ||||
| 174 | 170313080 | Draagoog | € 8.43 | |
| Schroef 5x30 | ||||
| 175 | 913650304 | Schroef 5x30 | € 1.00 | |
| Gashendel | ||||
| 176 | 170117040 | Gashendel | € 2.78 | |
| Gas-schakelaar | ||||
| 177 | 170117030 | Gas-schakelaar | € 3.21 | |
| Feder | ||||
| 178 | 170117050 | Feder | € 1.21 | |
| Gaskabel | ||||
| 179 | 170312011 | Gaskabel | € 14.21 | |
| Gelijkrichter | ||||
| 180 | 170312020 | Gelijkrichter | € 3.21 | |
| Schroef 5x30 | ||||
| 181 | 913650304 | Schroef 5x30 | € 1.00 | |
| Bügelgriff | ||||
| 182 | 170310010 | Bügelgriff | € 31.55 | |
| Schroef 5x30 | ||||
| 183 | 913650304 | Schroef 5x30 | € 1.00 | |
| Bevestigingsbus Dcs34 | ||||
| 184 | 036114020 | Bevestigingsbus Dcs34 | € 0.99 | |
| Rubber demper | ||||
| 185 | 965403491 | Rubber demper | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 186 | 170146050 | Nicht mehr lieferbar | ||
| Montage ring | ||||
| 187 | 170146010 | Montage ring | € 1.43 | |
| Stopper | ||||
| 188 | 170111060 | Stopper | € 1.43 | |
| Zijafdekkap | ||||
| 220 | 170213602 | Zijafdekkap | € 21.66 | |
| Nicht mehr lieferbar | ||||
| 222 | 923208004 | Nicht mehr lieferbar | ||
| Kettingvanger | ||||
| 223 | 170213100 | Kettingvanger | € 2.07 | |
| Schroef 3,5x10 | ||||
| 224 | 915735100 | Schroef 3,5x10 | € 0.99 | |
| Führungsplatte | ||||
| 225 | 170111070 | Führungsplatte | € 5.21 | |
| Nicht mehr lieferbar | ||||
| 226 | 036213090 | Nicht mehr lieferbar | ||
| Kettingspanner Nok Dcs34 A | ||||
| 227 | 001213042 | Kettingspanner Nok Dcs34 A | € 3.21 | |
| Bout Geel Dcs3410/Th A | ||||
| 228 | 036110021 | Bout Geel Dcs3410/Th A | € 9.50 | |
| Nicht mehr lieferbar | ||||
| 229 | 980114912 | Nicht mehr lieferbar | ||
| Carburateur | ||||
| 300 | 170151100 | Carburateur | € 134.83 | |
| Sicherungsring | ||||
| 302 | 119151350 | Sicherungsring | € 3.21 | |
| Membraandeksel | ||||
| 305 | 021151120 | Membraandeksel | € 10.78 | |
| Nicht mehr lieferbar | ||||
| 306 | 021151160 | Nicht mehr lieferbar | ||
| Set stuurdelen | ||||
| 307 | 957151060 | Set stuurdelen | € 28.80 | |
| Set stuurdelen | ||||
| 308 | 957151040 | Set stuurdelen | € 31.55 | |
| Membraam Tbv Pomp, Rubber | ||||
| 320 | 021151150 | Membraam Tbv Pomp, Rubber | € 8.43 | |
| Membraamset Dcs520 | ||||
| 321 | 021151540 | Membraamset Dcs520 | € 19.77 | |
| Schraube | ||||
| 323 | 118151190 | Schraube | € 2.78 | |
| Stat.aansl.schroef | ||||
| 324 | 378151210 | Stat.aansl.schroef | € 2.43 | |
| Schraube | ||||
| 326 | 378151220 | Schraube | € 1.21 | |
| Veer | ||||
| 328 | 021151530 | Veer | € 2.78 | |
| Feder | ||||
| 329 | 170151260 | Feder | € 2.78 | |
| Gasveer | ||||
| 330 | 001151310 | Gasveer | € 2.78 | |
| Feder | ||||
| 333 | 170151280 | Feder | € 8.43 | |
| Stelschroef L Dcs3410/Th | ||||
| 334 | 001151810 | Stelschroef L Dcs3410/Th | € 12.14 | |
| Stelschroef H Dcs3410/Th | ||||
| 335 | 001151820 | Stelschroef H Dcs3410/Th | € 12.14 | |
| Zeef | ||||
| 339 | 021151180 | Zeef | € 1.71 | |
| Set stuurdelen | ||||
| 340 | 957150040 | Set stuurdelen | € 16.04 | |
| Accelerator | ||||
| 341 | 957151070 | Accelerator | € 13.71 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
