Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DCS4610'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

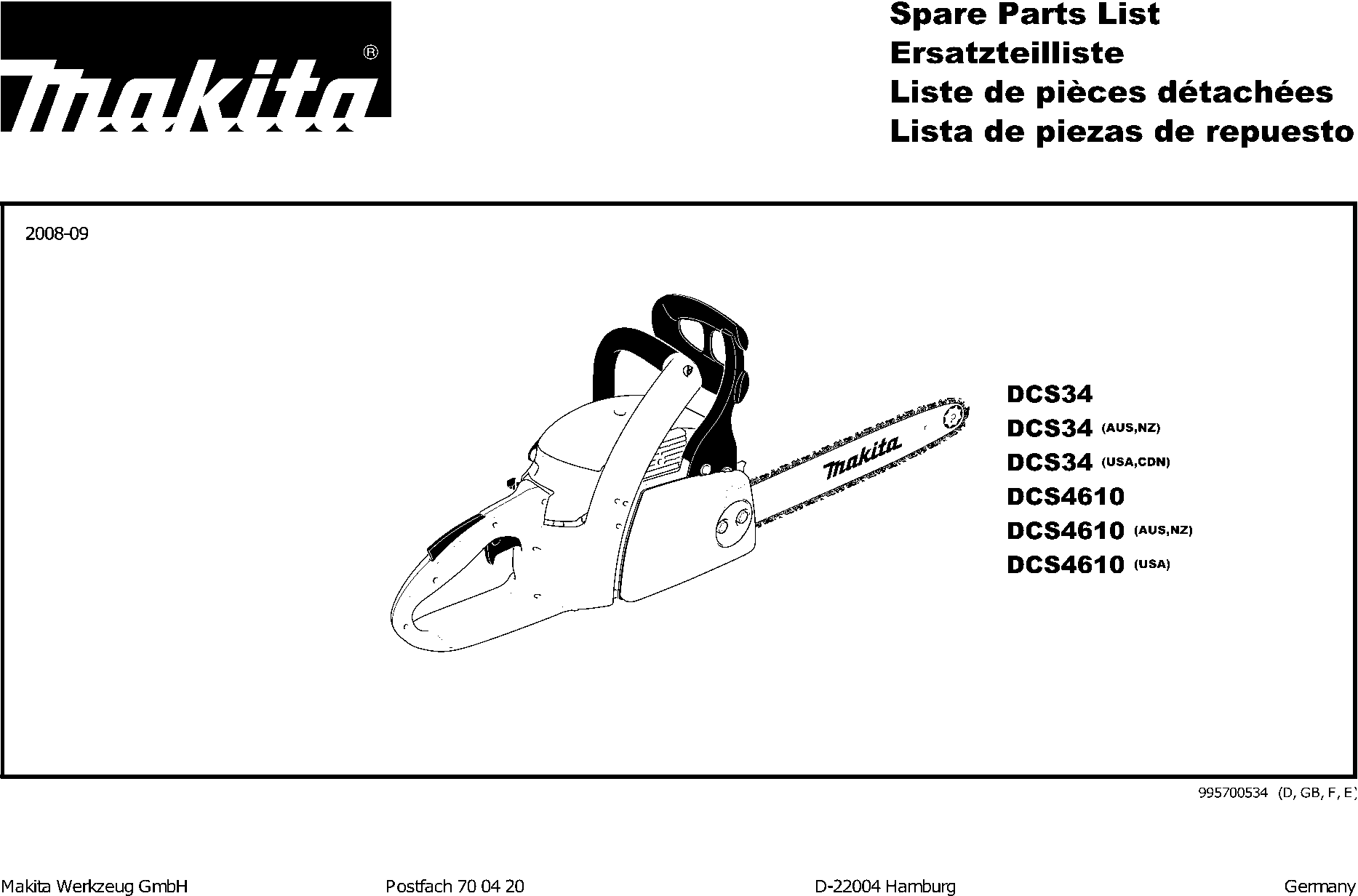

Zeichnungen der Makita DCS4610
Teileliste der Makita DCS4610
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Abdeckung Dcs34 * | ||||
| 001 | 036118012 | 11.82 | 14.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 036173011 | |||
| Ansaughaus Ps45 A | ||||
| 003 | 036171032 | 8.21 | 9.77 | |
| Schraube 5x30 | ||||
| 004 | 913650304 | 0.98 | 1.17 | |
| Schraube 5x30 | ||||
| 005 | 913650304 | 0.98 | 1.17 | |
| Schraube 5X50 Dcs34 * | ||||
| 006 | 913650504 | 0.98 | 1.17 | |
| Klemmutter | ||||
| 007 | 923750340 | 0.83 | 0.99 | |
| Kraftstoffpumpe | ||||
| 008 | 369155010 | 7.22 | 8.59 | |
| Benzinschlauch 2,5x5,5mm 100cm | ||||
| 009 | 965452090 | 17.38 | 20.68 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 010 | 965404981 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 011 | 036114152 | |||
| Entlüftungsventil | ||||
| 012 | 965404222 | 5.71 | 6.79 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 013 | 963601380 | |||
| Öltank A | ||||
| 014 | 036114102 | 18.20 | 21.66 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 965402490 | |||
| Kappe | ||||
| 016 | 010114063 | 7.22 | 8.59 | |
| Kappe | ||||
| 017 | 010114063 | 7.22 | 8.59 | |
| Starteinrichtung Cpl A | ||||
| 018 | 036112652 | 36.05 | 42.90 | |
| Abdeckkappe Dcs34 * | ||||
| 019 | 036112631 | 2.36 | 2.81 | |
| Startergriff | ||||
| 020 | 965404031 | 3.28 | 3.90 | |
| Zugseiltrommel Dcs34 | ||||
| 021 | 036162010 | 9.67 | 11.51 | |
| Rückholfeder Dcs34 | ||||
| 022 | 036163010 | 9.67 | 11.51 | |
| Scheibe | ||||
| 023 | 924805310 | 0.83 | 0.99 | |
| Schraube 5x15 | ||||
| 024 | 913650154 | 0.83 | 0.99 | |
| Gummi-Dämpfer | ||||
| 025 | 965403491 | 6.38 | 7.59 | |
| Startseil 3,5mm x 85cm | ||||
| 026 | 036164010 | 5.30 | 6.31 | |
| Startkord 3.5x100mtr | ||||
| 027 | 985000155 | 76.04 | 90.49 | |
| Schraube 5x30 | ||||
| 028 | 913650304 | 0.98 | 1.17 | |
| Kurzschlusskabel Dcs34 * | ||||
| 030 | 970311490 | 5.06 | 6.02 | |
| Schraube 4x20 | ||||
| 031 | 913340204 | 0.83 | 0.99 | |
| ZÜNDKERZE A | ||||
| 032 | 168517-0 | 5.06 | 6.02 | |
| Schwungrad Dcs4610 | ||||
| 033 | 036141130 | 13.82 | 16.45 | |
| Unterlegscheibe 8mm EA3201S A | ||||
| 034 | 267822-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | 264022-6 | |||
| Bügelgriff Dcs/Ps A | ||||
| 036 | 036310012 | 31.26 | 37.20 | |
| Schraube 5x15 | ||||
| 037 | 913650154 | 0.83 | 0.99 | |
| Gummipuffer | ||||
| 038 | 965402360 | 1.39 | 1.65 | |
| Handgriffteil Dcs34 A | ||||
| 039 | 036117611 | 21.23 | 25.26 | |
| Handgriffteil Dcs34 A | ||||
| 040 | 036110623 | 36.05 | 42.90 | |
| Schraube 5x30 | ||||
| 041 | 913650304 | 0.98 | 1.17 | |
| Schraube 5x30 | ||||
| 042 | 913650304 | 0.98 | 1.17 | |
| Gasgriff Dcs34 | ||||
| 043 | 036117030 | 2.48 | 2.95 | |
| Gasblockiergriff Dcs34 | ||||
| 044 | 036117040 | 2.84 | 3.38 | |
| Feder Ps45 A | ||||
| 045 | 036117051 | 1.46 | 1.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 036117020 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 036155031 | |||
| Chokehandgriff Dcs4610 A | ||||
| 048 | 036155121 | 3.96 | 4.71 | |
| Knopf | ||||
| 049 | 965451750 | 1.02 | 1.21 | |
| Sperrstift | ||||
| 050 | 965551150 | 2.36 | 2.81 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 965551160 | |||
| Zylinder Dcs4610 | ||||
| 052 | 037131010 | 154.02 | 183.28 | |
| Kolbensatz Dcs4610 43mm A | ||||
| 053 | 037132110 | 25.36 | 30.18 | |
| Kolbenring Dcs4610 43mm | ||||
| 054 | 037132020 | 8.21 | 9.77 | |
| Kolbenbolzen * | ||||
| 055 | 021132020 | 12.22 | 14.54 | |
| Sicherungsring | ||||
| 056 | 108132050 | 1.24 | 1.48 | |
| Kurbelwelle Dcs34 A | ||||
| 057 | 036120021 | 131.16 | 156.08 | |
| Kugellager 6201 | ||||
| 058 | 211109-5 | 4.45 | 5.30 | |
| Kugellager 6201 | ||||
| 059 | 211109-5 | 4.45 | 5.30 | |
| Dichtung 12-20x5 | ||||
| 060 | 962900057 | 5.06 | 6.02 | |
| Dichtung 12-20x5 | ||||
| 061 | 962900057 | 5.06 | 6.02 | |
| Antriebswurm Dcs34 | ||||
| 062 | 036245020 | 1.24 | 1.48 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 065 | 913350404 | |||
| Saugrohr Dcs34 A | ||||
| 066 | 036131024 | 23.06 | 27.44 | |
| Zwischenplatte Vergaser Dcs34 | ||||
| 067 | 036171020 | 4.67 | 5.56 | |
| Klemme Dcs34 | ||||
| 068 | 036131030 | 0.83 | 0.99 | |
| Auspuff Dcs34 A | ||||
| 069 | 036174211 | 14.48 | 17.23 | |
| Schraube 5x65 | ||||
| 072 | 913350654 | 2.02 | 2.40 | |
| Auspuffdichtung Ea3200S A | ||||
| 074 | 346304-9 | 1.67 | 1.99 | |
| Handschutz | ||||
| 075 | 036213052 | 9.24 | 11.00 | |
| Handschutzhülse A | ||||
| 077 | 036213081 | 3.11 | 3.70 | |
| Handschutzhülse * | ||||
| 078 | 036213070 | 1.99 | 2.37 | |
| Met.Schraube Ck M5x16mm | ||||
| 079 | 266605-8 | 0.98 | 1.17 | |
| Schraube 5x22 | ||||
| 080 | 934150200 | 1.39 | 1.65 | |
| Sicherungsring 4mm A | ||||
| 081 | 927304000 | 0.83 | 0.99 | |
| Feder Dcs34 | ||||
| 082 | 036213030 | 2.10 | 2.50 | |
| Stift 5X12,8 Dcs34 * | ||||
| 083 | 962650128 | 0.83 | 0.99 | |
| Bremsbandhalter Dcs34 | ||||
| 084 | 036213020 | 11.84 | 14.09 | |
| Feder Dcs34 | ||||
| 085 | 028213200 | 1.67 | 1.99 | |
| Bremsband Des Serie Neu A | ||||
| 086 | 028213502 | 6.38 | 7.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 087 | 036110602 | |||
| Gummi-Dämpfer | ||||
| 088 | 965403491 | 6.38 | 7.59 | |
| Gummi-Dämpfer | ||||
| 089 | 965403491 | 6.38 | 7.59 | |
| Gummi-Dämpfer | ||||
| 090 | 965403491 | 6.38 | 7.59 | |
| Bolzen Gelb Dcs3410/Th A | ||||
| 091 | 036110021 | 9.67 | 11.51 | |
| Montagehülse Dcs34 | ||||
| 092 | 036114020 | 0.83 | 0.99 | |
| Schraube 5x30 | ||||
| 093 | 913650304 | 0.98 | 1.17 | |
| Ölpumpe A | ||||
| 094 | 021245007 | 23.06 | 27.44 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 095 | 203245002 | |||
| Schraube 3,5x6mm | ||||
| 096 | 913335060 | 1.66 | 1.98 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 097 | 036213090 | |||
| Kettenspanner Nocken Dcs34 A | ||||
| 098 | 001213042 | 3.12 | 3.71 | |
| Kupplungstrommel Dcs34 A | ||||
| 099 | 036223100 | 17.38 | 20.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 900006065 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 101 | 259033-4 | |||
| Kupplungsscheiben Set Dcs34 A | ||||
| 103 | 036180210 | 25.36 | 30.18 | |
| Distanzring 16X10X2,5 Dcs34 | ||||
| 105 | 036224010 | 0.83 | 0.99 | |
| Scheibe | ||||
| 106 | 027182030 | 5.06 | 6.02 | |
| Abdeckplatte Dcs34 A | ||||
| 107 | 036213041 | 5.98 | 7.12 | |
| Kettenschutz Dcs34 A | ||||
| 108 | 036213652 | 10.99 | 13.08 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109 | 923208004 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 205250011 | |||
| Schraube 5x15 | ||||
| 111 | 913650154 | 0.83 | 0.99 | |
| Vergaser Dcs34 A | ||||
| 113 | 036153910 | 71.38 | 84.94 | |
| Reparaturset Dcs34 | ||||
| 115 | 036153100 | 25.36 | 30.18 | |
| Dichtungssatz Dcs34 | ||||
| 116 | 036153110 | 14.48 | 17.23 | |
| Sieb Dcs34/69/7301 A | ||||
| 117 | 036153040 | 2.84 | 3.38 | |
| Schraube Dcs34 P | ||||
| 118 | 036153120 | 2.02 | 2.40 | |
| Schraube Pm45 | ||||
| 119 | 001153020 | 2.02 | 2.40 | |
| Schraube Tbv Dcs64/7901 | ||||
| 120 | 038153360 | 2.02 | 2.40 | |
| Griff Cpl Dcs34 | ||||
| 121 | 036117600 | 30.70 | 36.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 122 | 965531020 | |||
| Kurbelgehäusedeckel Dcs4610 A | ||||
| 123 | 965531031 | 28.91 | 34.40 | |
| Kupplungsscheiben Set Dcs34 A | ||||
| 124 | 036180210 | 25.36 | 30.18 | |
| Distanzscheibe 16X10X2,5 Dcs34 | ||||
| 125 | 036224050 | 2.02 | 2.40 | |
| Führungsplatte A | ||||
| 126 | 001182062 | 3.54 | 4.21 | |
| Kupplungsfeder | ||||
| 127 | 181184010 | 2.02 | 2.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 129 | 021245280 | |||
| Nadelkäfig 9X12X11,5 Ps-35Ctlc A | ||||
| 130 | 962210092 | 7.21 | 8.58 | |
| Zündung Dcs4610 A | ||||
| 131 | 036143121 | 50.69 | 60.32 | |
| Combisleutel 13-19mm | ||||
| 200 | 958501633 | 6.00 | 7.14 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 210A | 958035661 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 210B | 958040661 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 212A | 958492652 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 212B | 958492656 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 213 | 558092010 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 214 | 558092000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 215 | 952100633 | |||
