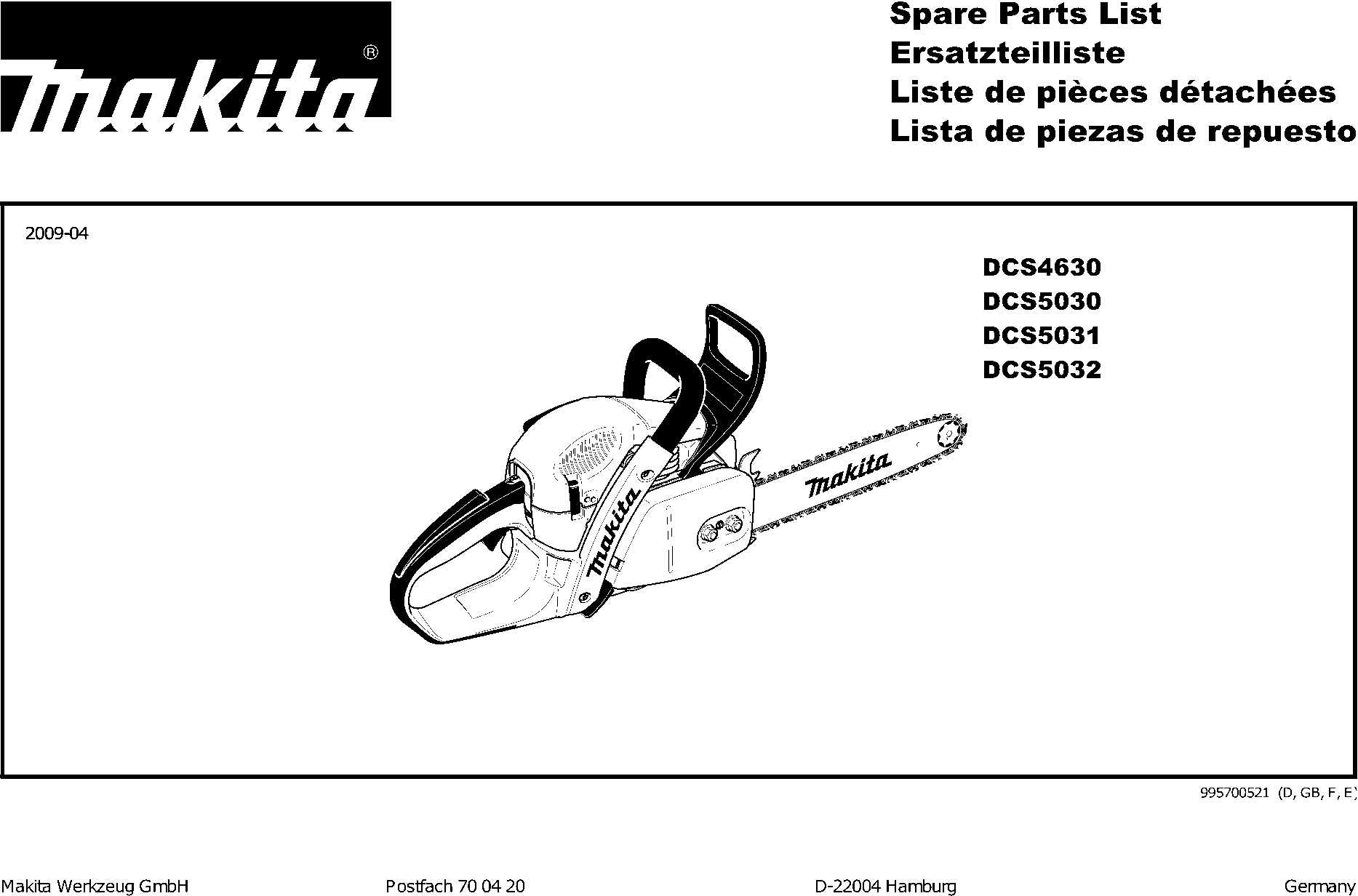

Makita DCS4630 Zeichnungen und Teile
Auf dem Typenschild sollte die Typenbezeichnung DCS4630 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA DCS4630
Teileliste der Makita DCS4630
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Tank compl. | ||||
| 001 | 181114680 | Tank compl. | € 117.13 | |
| Handle Cover | ||||
| 002 | 181117050 | Handle Cover | € 12.34 | |
| Handle Cover | ||||
| 003 | 181117132 | Handle Cover | € 4.14 | |
| Feder | ||||
| 004 | 181117031 | Feder | € 2.11 | |
| Tuimelaar | ||||
| 005 | 181117081 | Tuimelaar | € 4.14 | |
| Nicht bestellbar | ||||
| 006 | 181117110 | Nicht bestellbar | ||
| Gaskabel Dcs4600 A | ||||
| 007 | 010117050 | Gaskabel Dcs4600 A | € 16.31 | |
| Cilinderstift 3x24 | ||||
| 008 | 935930240 | Cilinderstift 3x24 | € 1.23 | |
| Gashandel | ||||
| 009 | 181117121 | Gashandel | € 4.65 | |
| Beluchtingsventiel cpl. | ||||
| 010 | 957114061 | Beluchtingsventiel cpl. | € 6.68 | |
| Torx Schroef M5,5X20Mm P | ||||
| 011 | 913455204 | Torx Schroef M5,5X20Mm P | € 1.02 | |
| Fuel Pipe | ||||
| 012 | 181114065 | Fuel Pipe | € 12.34 | |
| Aanzuigkop A | ||||
| 013 | 010114010 | Aanzuigkop A | € 5.95 | |
| Filter Set (10 Stuks) | ||||
| 014 | 010114020 | Filter Set (10 Stuks) | € 32.08 | |
| TANKDOP ASSY EA3201S A | ||||
| 015 | 168823-3 | TANKDOP ASSY EA3201S A | € 3.87 | |
| Nicht bestellbar | ||||
| 016 | 963229036 | Nicht bestellbar | ||
| Dempingsveer | ||||
| 017 | 181114301 | Dempingsveer | € 13.94 | |
| Dempingsveer | ||||
| 018 | 181114301 | Dempingsveer | € 13.94 | |
| Bügelgriff | ||||
| 019 | 181310200 | Bügelgriff | € 54.17 | |
| Torx Schroef M5,5X20Mm P | ||||
| 020 | 913455204 | Torx Schroef M5,5X20Mm P | € 1.02 | |
| Torx Schroef 5,5X16 P | ||||
| 021 | 913455164 | Torx Schroef 5,5X16 P | € 1.02 | |
| Deksel blauw | ||||
| 022 | 181114652 | Deksel blauw | € 13.94 | |
| Torx schroef 6x20 | ||||
| 023 | 908006205 | Torx schroef 6x20 | € 1.23 | |
| Torx Schroef M5,5X20Mm P | ||||
| 024 | 913455204 | Torx Schroef M5,5X20Mm P | € 1.02 | |
| Deksel compleet zwart | ||||
| 026 | 181118220 | Deksel compleet zwart | € 37.67 | |
| Chokehandel | ||||
| 027 | 181118060 | Chokehandel | € 2.83 | |
| Luchtfilter fijn "nylon" | ||||
| 028 | 181173240 | Luchtfilter fijn "nylon" | € 18.17 | |
| Luchtfilter "vlies" | ||||
| 028 | 181173190 | Luchtfilter "vlies" | € 18.17 | |
| Luchtfilter "nylon" | ||||
| 028 | 181173090 | Luchtfilter "nylon" | € 18.17 | |
| Luchtfilterklem | ||||
| 029 | 181171050 | Luchtfilterklem | € 2.83 | |
| Gaskabel Dcs4600 A | ||||
| 030 | 010117050 | Gaskabel Dcs4600 A | € 16.31 | |
| Met.schroef Ck M5x55mm | ||||
| 031 | 908505555 | Met.schroef Ck M5x55mm | € 1.45 | |
| Chokehandel | ||||
| 032 | 181155020 | Chokehandel | € 3.70 | |
| Erdungskabel | ||||
| 033 | 970311550 | Erdungskabel | € 4.65 | |
| Torx Schroef 5,5X16 P | ||||
| 034 | 913455164 | Torx Schroef 5,5X16 P | € 1.02 | |
| Onderhuis blauw | ||||
| 036 | 181131680 | Onderhuis blauw | € 32.08 | |
| Nicht bestellbar | ||||
| 037 | 266472-1 | Nicht bestellbar | ||
| Spruitstuk compl. | ||||
| 040 | 181171160 | Spruitstuk compl. | € 57.90 | |
| Impulsslang | ||||
| 041 | 181131090 | Impulsslang | € 12.34 | |
| Nicht bestellbar | ||||
| 042 | 181131040 | Nicht bestellbar | ||
| Inzetplaat (sneeuw) | ||||
| 043 | 181118160 | Inzetplaat (sneeuw) | € 13.94 | |
| Conische Ring Dcs4600 | ||||
| 044 | 181131070 | Conische Ring Dcs4600 | € 2.47 | |
| Torx Schroef 5,5X16 P | ||||
| 045 | 913455164 | Torx Schroef 5,5X16 P | € 1.02 | |
| Kontaktfeder | ||||
| 046 | 181155060 | Kontaktfeder | € 4.65 | |
| Afstelplaat | ||||
| 047 | 181155030 | Afstelplaat | € 3.27 | |
| Torx Schroef 5,5X16 P | ||||
| 048 | 913455164 | Torx Schroef 5,5X16 P | € 1.02 | |
| Spannring | ||||
| 049 | 928405000 | Spannring | € 1.02 | |
| Label "choke" | ||||
| 050 | 980114928 | Label "choke" | € 2.83 | |
| Sneeuwfilter set | ||||
| 051 | 957173250 | Sneeuwfilter set | € 13.94 | |
| Voorfilter | ||||
| 052 | 181173250 | Voorfilter | € 2.47 | |
| Muffler | ||||
| 053 | 181174102 | Muffler | € 46.98 | |
| Hitteschild | ||||
| 057 | 181174062 | Hitteschild | € 2.11 | |
| Uitlaatpakking | ||||
| 058 | 181174050 | Uitlaatpakking | € 2.47 | |
| Nicht bestellbar | ||||
| 059 | 266476-3 | Nicht bestellbar | ||
| Schutzschild | ||||
| 060 | 181174091 | Schutzschild | € 5.95 | |
| Nicht bestellbar | ||||
| 061 | 908005095 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 062 | 266472-1 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 063 | 346413-4 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 065 | 180130214 | Nicht bestellbar | ||
| Zuiger kpl ps-460/4600 | ||||
| 066 | 180132064 | Zuiger kpl ps-460/4600 | € 91.84 | |
| Zuigerveer 43mm | ||||
| 067 | 180132080 | Zuigerveer 43mm | € 16.31 | |
| Pistonpen | ||||
| 068 | 181132090 | Pistonpen | € 18.17 | |
| Haltefeder | ||||
| 069 | 181132050 | Haltefeder | € 1.02 | |
| Nicht bestellbar | ||||
| 070 | 181118070 | Nicht bestellbar | ||
| TORX SCHROEF M5X23 A | ||||
| 072 | 266473-9 | TORX SCHROEF M5X23 A | € 2.00 | |
| Dempingsveer | ||||
| 073 | 181114401 | Dempingsveer | € 13.94 | |
| Nicht bestellbar | ||||
| 074 | 181131132 | Nicht bestellbar | ||
| Kurbelwelle | ||||
| 075 | 181120100 | Kurbelwelle | € 246.24 | |
| Naaldlager K10x13x12,5 | ||||
| 076 | 962210103 | Naaldlager K10x13x12,5 | € 13.94 | |
| Nicht bestellbar | ||||
| 077 | 960102159 | Nicht bestellbar | ||
| Kogellager 6202 C3 | ||||
| 078 | 960123159 | Kogellager 6202 C3 | € 24.09 | |
| Keerring 12/20x4,5 | ||||
| 079 | 962900156 | Keerring 12/20x4,5 | € 5.95 | |
| Krukashuis m-zijde blauw | ||||
| 080 | 181111654 | Krukashuis m-zijde blauw | € 123.78 | |
| Krukashuis k-zijde blauw | ||||
| 081 | 181111642 | Krukashuis k-zijde blauw | € 145.08 | |
| Dichtung | ||||
| 082 | 181111061 | Dichtung | € 3.70 | |
| Tankdop cpl | ||||
| 083 | 170114100 | Tankdop cpl | € 7.55 | |
| O-ring tbv tankdop | ||||
| 084 | 963225030 | O-ring tbv tankdop | € 1.45 | |
| Kabelclip | ||||
| 085 | 181118050 | Kabelclip | € 2.83 | |
| Torx schroef 6x20 | ||||
| 086 | 908006205 | Torx schroef 6x20 | € 1.23 | |
| Nicht bestellbar | ||||
| 087 | 266472-1 | Nicht bestellbar | ||
| Puffer | ||||
| 088 | 181111230 | Puffer | € 3.70 | |
| Spanstift 3x16 | ||||
| 089 | 936430160 | Spanstift 3x16 | € 1.02 | |
| Puffer | ||||
| 090 | 181111230 | Puffer | € 3.70 | |
| Nicht bestellbar | ||||
| 091 | 266472-1 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 092 | 266476-3 | Nicht bestellbar | ||
| Kettingvanger | ||||
| 093 | 181111050 | Kettingvanger | € 4.65 | |
| Torx schroef 6x20 | ||||
| 094 | 908006205 | Torx schroef 6x20 | € 1.23 | |
| Stiftschroef 8x20,5 | ||||
| 095 | 905808210 | Stiftschroef 8x20,5 | € 4.65 | |
| Boomaanslag | ||||
| 096 | 181250011 | Boomaanslag | € 13.94 | |
| Nicht bestellbar | ||||
| 097 | 266472-1 | Nicht bestellbar | ||
| Ventielklep Ea4300F | ||||
| 098 | 010245030 | Ventielklep Ea4300F | € 5.95 | |
| Keerring | ||||
| 099 | 962900065 | Keerring | € 12.34 | |
| Kettingspanner | ||||
| 100 | 181213300 | Kettingspanner | € 29.28 | |
| Nicht bestellbar | ||||
| 101 | 181213230 | Nicht bestellbar | ||
| Kettingspanner | ||||
| 102 | 181213300 | Kettingspanner | € 29.28 | |
| Kettingspanner | ||||
| 103 | 181213300 | Kettingspanner | € 29.28 | |
| Nicht bestellbar | ||||
| 104 | 181213270 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 105 | 181213260 | Nicht bestellbar | ||
| O ring 7x2 | ||||
| 106 | 963207020 | O ring 7x2 | € 1.00 | |
| Schroef M5x12 | ||||
| 107 | 908705125 | Schroef M5x12 | € 1.02 | |
| Kabeltülle | ||||
| 112 | 181131140 | Kabeltülle | € 3.70 | |
| Startinrichting blauw | ||||
| 115 | 181160660 | Startinrichting blauw | € 66.55 | |
| Starter kap blauw | ||||
| 116 | 181112621 | Starter kap blauw | € 43.66 | |
| Label Makita | ||||
| 117 | 980115494 | Label Makita | € 5.30 | |
| Nicht bestellbar | ||||
| 118 | 266472-1 | Nicht bestellbar | ||
| Startergreep Dpc64/73/10/11 A | ||||
| 119 | 001161020 | Startergreep Dpc64/73/10/11 A | € 3.70 | |
| Startkoord 3.5mmx95cm | ||||
| 120 | 108164020 | Startkoord 3.5mmx95cm | € 2.11 | |
| Startkoord 3.5x100mtr | ||||
| 121 | 985000155 | Startkoord 3.5x100mtr | € 71.21 | |
| Spannring | ||||
| 122 | 928405000 | Spannring | € 1.02 | |
| Starttrommel | ||||
| 123 | 181162150 | Starttrommel | € 14.45 | |
| Oprolveer | ||||
| 124 | 181163020 | Oprolveer | € 9.66 | |
| Schijf 5,5x18x1,6 | ||||
| 125 | 924605510 | Schijf 5,5x18x1,6 | € 1.00 | |
| Torx Schroef M5,5X20Mm P | ||||
| 126 | 913455204 | Torx Schroef M5,5X20Mm P | € 1.02 | |
| Luchtgeleideplaat | ||||
| 127 | 181118110 | Luchtgeleideplaat | € 5.95 | |
| Nicht bestellbar | ||||
| 128A | 181143210 | Nicht bestellbar | ||
| Ontsteking "blk" | ||||
| 128B | 181143212 | Ontsteking "blk" | € 86.52 | |
| Ontstekingskabel | ||||
| 129 | 181147050 | Ontstekingskabel | € 5.95 | |
| Revet Ek6100 | ||||
| 130 | 195143031 | Revet Ek6100 | € 1.02 | |
| Isolatieleiding 6X0,5X1000MM P | ||||
| 131 | 970502110 | Isolatieleiding 6X0,5X1000MM P | € 5.95 | |
| Nicht bestellbar | ||||
| 132 | 957604260 | Nicht bestellbar | ||
| Bougie Bpmr7a | ||||
| 133 | 965603021 | Bougie Bpmr7a | € 4.14 | |
| Nicht bestellbar | ||||
| 134 | 266472-1 | Nicht bestellbar | ||
| Zeskantmoer M8X1 A | ||||
| 135 | 264022-6 | Zeskantmoer M8X1 A | € 1.02 | |
| Veerring 8Mm A | ||||
| 136 | 926208001 | Veerring 8Mm A | € 1.00 | |
| Vliegwiel Easystart A | ||||
| 137 | 143331-5 | Vliegwiel Easystart A | € 40.46 | |
| Startpal set | ||||
| 138 | 181166050 | Startpal set | € 18.17 | |
| Oliepomp compl. | ||||
| 140 | 181245251 | Oliepomp compl. | € 71.21 | |
| Nicht bestellbar | ||||
| 141 | 181245260 | Nicht bestellbar | ||
| Olieleiding | ||||
| 143 | 181245120 | Olieleiding | € 8.57 | |
| Olieleiding compl. | ||||
| 145 | 181245100 | Olieleiding compl. | € 12.34 | |
| Druckfeder | ||||
| 146 | 231975-4 | Druckfeder | € 1.00 | |
| Olieleiding compl. | ||||
| 147 | 181245100 | Olieleiding compl. | € 12.34 | |
| Schroef M5x12 | ||||
| 149 | 908705125 | Schroef M5x12 | € 1.02 | |
| Oliepompaandrijving | ||||
| 150 | 181245090 | Oliepompaandrijving | € 13.94 | |
| Sluitring 12 | ||||
| 151 | 267389-1 | Sluitring 12 | € 1.00 | |
| Kupplung | ||||
| 152 | 168510-4 | Kupplung | € 14.45 | |
| Koppelingsveer | ||||
| 153 | 181184010 | Koppelingsveer | € 2.11 | |
| Anschlagplatte | ||||
| 154 | 181224090 | Anschlagplatte | € 1.00 | |
| Nicht bestellbar | ||||
| 155 | 181213010 | Nicht bestellbar | ||
| Koppelingstrommel | ||||
| 156 | 181223200 | Koppelingstrommel | € 20.10 | |
| Naaldlager 10/14x12 | ||||
| 157 | 962300009 | Naaldlager 10/14x12 | € 8.57 | |
| Sprocket 325" Z=7 | ||||
| 158 | 181224040 | Sprocket 325" Z=7 | € 13.94 | |
| Sprocket 3/8 Z=7 | ||||
| 158 | 026224010 | Sprocket 3/8 Z=7 | € 12.34 | |
| Anlaufscheibe | ||||
| 159 | 181224081 | Anlaufscheibe | € 5.30 | |
| Borgring 8 | ||||
| 160 | 927408000 | Borgring 8 | € 1.45 | |
| Borgring 4Mm A | ||||
| 161 | 927304000 | Borgring 4Mm A | € 1.00 | |
| Remmechanisme compl. | ||||
| 162 | 181213100 | Remmechanisme compl. | € 13.94 | |
| Verlengingsveer | ||||
| 163 | 181213023 | Verlengingsveer | € 4.14 | |
| Blokkeerhandel | ||||
| 164 | 181213170 | Blokkeerhandel | € 13.94 | |
| Spons | ||||
| 165 | 181213371 | Spons | € 4.65 | |
| Nicht bestellbar | ||||
| 167 | 181213161 | Nicht bestellbar | ||
| Label "waarsch" | ||||
| 168 | 810449-4 | Label "waarsch" | € 2.83 | |
| Opvulplaat | ||||
| 169 | 181213310 | Opvulplaat | € 2.47 | |
| Opvulbus | ||||
| 170 | 181213320 | Opvulbus | € 3.27 | |
| Nicht bestellbar | ||||
| 171 | 266472-1 | Nicht bestellbar | ||
| Schuim-stofplaat | ||||
| 174 | 181213400 | Schuim-stofplaat | € 2.47 | |
| Kettingw.besch.plaat blauw | ||||
| 175 | 957213600 | Kettingw.besch.plaat blauw | € 18.17 | |
| Nicht bestellbar | ||||
| 176 | 923208004 | Nicht bestellbar | ||
| Spaanafvoer | ||||
| 177 | 957213220 | Spaanafvoer | € 5.95 | |
| Afdekschild | ||||
| 178 | 181213191 | Afdekschild | € 7.55 | |
| Binnenzeskantschroef 5x12 | ||||
| 179 | 908105126 | Binnenzeskantschroef 5x12 | € 1.02 | |
| Carburateur | ||||
| 200 | 181153301 | Carburateur | € 103.82 | |
| Pompdeksel | ||||
| 202 | 181153030 | Pompdeksel | € 20.10 | |
| Schroef Tbv Dcs64/7901 | ||||
| 203 | 038153360 | Schroef Tbv Dcs64/7901 | € 2.11 | |
| Diafragmadeksel | ||||
| 204 | 181153040 | Diafragmadeksel | € 6.68 | |
| Schroef Pm45 | ||||
| 205 | 001153020 | Schroef Pm45 | € 2.11 | |
| Diafragmapakkingset | ||||
| 206 | 181153020 | Diafragmapakkingset | € 22.02 | |
| Pomp diafragma rubber | ||||
| 207 | 181153060 | Pomp diafragma rubber | € 7.55 | |
| Pomp diafragma | ||||
| 207 | 181153050 | Pomp diafragma | € 5.95 | |
| Kogel Dcs6401 | ||||
| 208 | 038153210 | Kogel Dcs6401 | € 2.47 | |
| Stat. aanslagschroef | ||||
| 209 | 181153070 | Stat. aanslagschroef | € 6.68 | |
| Zeefje Dcs34/69/7301 A | ||||
| 210 | 036153040 | Zeefje Dcs34/69/7301 A | € 2.83 | |
| Reparatie set gas | ||||
| 211 | 957153090 | Reparatie set gas | € 29.28 | |
| Reparatie set choke | ||||
| 212 | 957153080 | Reparatie set choke | € 32.08 | |
| Set stuurdelen carb | ||||
| 213 | 957153070 | Set stuurdelen carb | € 26.49 | |
| Veer Ps460-5000 | ||||
| 214 | 028153480 | Veer Ps460-5000 | € 2.83 | |
| Stat. aanslagschroef L | ||||
| 215 | 181153180 | Stat. aanslagschroef L | € 18.17 | |
| Stat. aanslagschroef H | ||||
| 216 | 181153190 | Stat. aanslagschroef H | € 18.17 | |
| Ring | ||||
| 217 | 181153220 | Ring | € 2.83 | |
| Feder | ||||
| 224 | 181153110 | Feder | € 2.83 | |
| Feder | ||||
| 225 | 181153160 | Feder | € 3.27 | |
| Abdeckung | ||||
| 226 | 181153210 | Abdeckung | € 2.47 | |
| Vasthoud Clip Dcs4630/5030 | ||||
| 230 | 038155012 | Vasthoud Clip Dcs4630/5030 | € 1.45 | |
| Nicht bestellbar | ||||
| 231 | 965402991 | Nicht bestellbar | ||
| Zwaard "gelaagd" 45x1,5x.325" | ||||
| 500 | 445045631 | Zwaard "gelaagd" 45x1,5x.325" | € 54.45 | |
| Zwaard "gelaagd" 38x1,5x.325" | ||||
| 500 | 445038631 | Zwaard "gelaagd" 38x1,5x.325" | € 47.19 | |
| Nicht bestellbar | ||||
| 500 | 445033631 | Nicht bestellbar | ||
| Neuswiel .325" .058" | ||||
| 501 | 415325710 | Neuswiel .325" .058" | € 29.28 | |
| Nicht bestellbar | ||||
| 502 | 528086672 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 502 | 528086664 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 502 | 528086656 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 503 | 534686072 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 503 | 534686064 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 503 | 534686056 | Nicht bestellbar | ||
| Buitenschalm .325 z. klkn. | ||||
| 504 | 558083000 | Buitenschalm .325 z. klkn. | € 1.00 | |
| Buitenschalm .325 m. klkn. | ||||
| 505 | 558083010 | Buitenschalm .325 m. klkn. | € 1.02 | |
| Nicht bestellbar | ||||
| 510 | 443053651 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 510 | 443045651 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 510 | 443038651 | Nicht bestellbar | ||
| Neuswiel 3/8" .058" | ||||
| 511 | 415038720 | Neuswiel 3/8" .058" | € 29.28 | |
| Nicht bestellbar | ||||
| 512 | 523093672 | Nicht bestellbar | ||
| Ketting 093 "rnd" 3/8x1,5 S64 | ||||
| 512 | 523093664 | Ketting 093 "rnd" 3/8x1,5 S64 | € 27.83 | |
| Ketting 093 "rnd" 3/8x1,5 S56 | ||||
| 512 | 523093656 | Ketting 093 "rnd" 3/8x1,5 S56 | € 25.41 | |
| Ketting 099 "hks" 3/8x1,5 S72 | ||||
| 513 | 528099672 | Ketting 099 "hks" 3/8x1,5 S72 | € 32.67 | |
| Nicht bestellbar | ||||
| 513 | 528099664 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 513 | 528099656 | Nicht bestellbar | ||
| Buitenschakel | ||||
| 514 | 558093000 | Buitenschakel | € 1.00 | |
| Schakel met klinknagel | ||||
| 515 | 558093010 | Schakel met klinknagel | € 1.02 | |
| Nicht bestellbar | ||||
| 518 | 952020640 | Nicht bestellbar | ||
| Transportbescherming 45cm | ||||
| 518 | 952020650 | Transportbescherming 45cm | € 8.47 | |
| Nicht bestellbar | ||||
| 518 | 952010130 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 518 | 952010630 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 520 | 957004002 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 521 | 941719131 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 522 | 940827000 | Nicht bestellbar | ||
| Schroevendraaier carburateur | ||||
| 523 | 783012-5 | Schroevendraaier carburateur | € 3.63 | |
| Nicht bestellbar | ||||
| 524 | 950004001 | Nicht bestellbar | ||
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
