Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DCS550'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

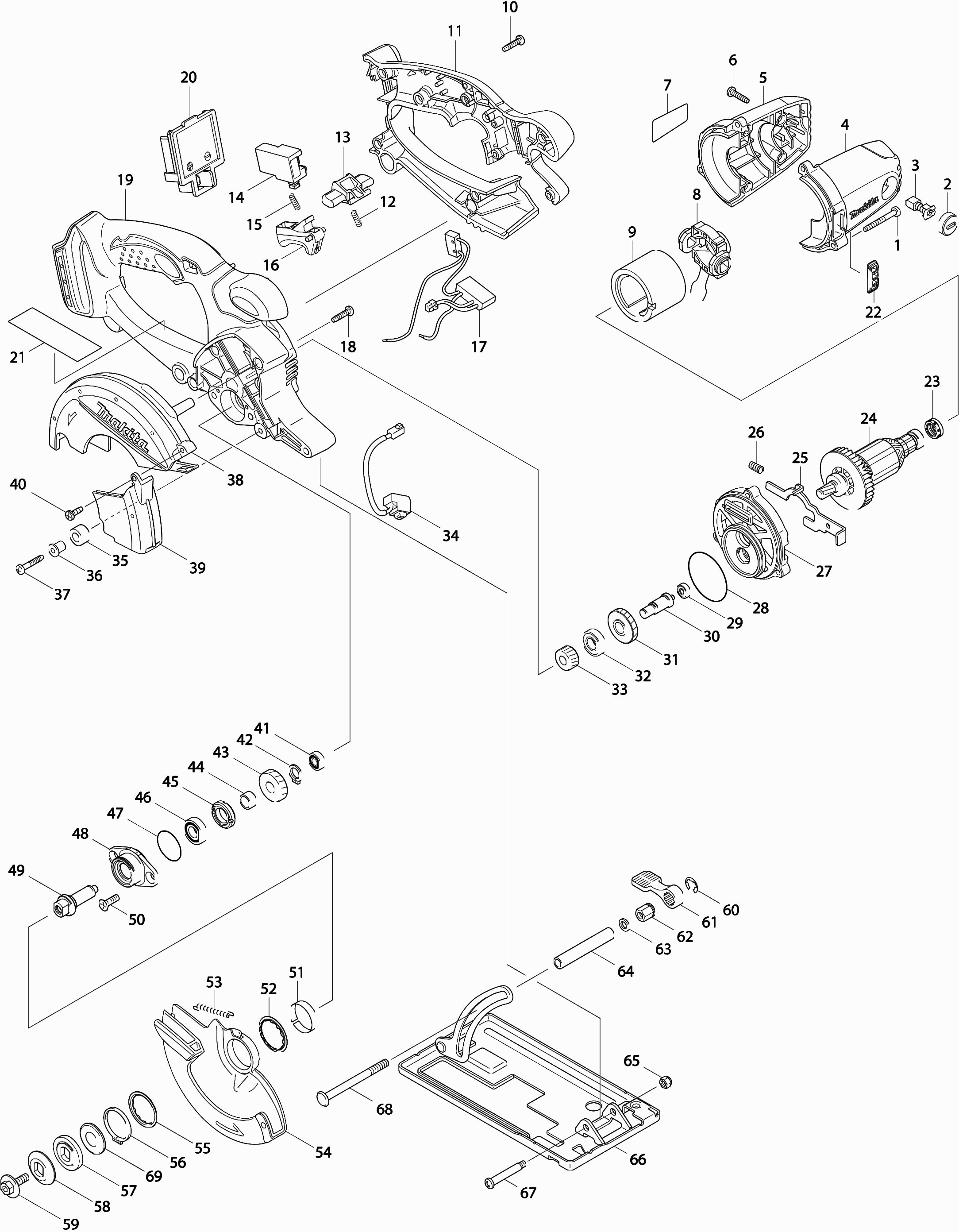

Zeichnungen der Makita DCS550
Teileliste der Makita DCS550
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 4x35 | ||||
| 001 | 266351-3 | 0.83 | 0.99 | |
| Bürstenkappendeckel Dh50mb | ||||
| 002 | 643929-3 | 0.83 | 0.99 | |
| Kohlebürstensatz Cb-430 | ||||
| 003 | 191971-3 | 3.54 | 4.21 | |
| Motorgehäuse-Set | ||||
| 004 | 188209-5 | 9.24 | 11.00 | |
| Motorgehäuse-Set | ||||
| 005 | 188209-5 | 9.24 | 11.00 | |
| Gewindebohrer 4x18 | ||||
| 006 | 265A48-7 | 0.83 | 0.99 | |
| Namensschild "dcs550" | ||||
| 007 | 815P08-5 | 2.71 | 3.22 | |
| Kohlebürsten/Lagerhalter | ||||
| 008 | 638925-4 | 3.96 | 4.71 | |
| Magnet Halter | ||||
| 009 | 638420-4 | 25.36 | 30.18 | |
| Gewindebohrer 4x18 | ||||
| 010 | 265A48-7 | 0.83 | 0.99 | |
| Griffteil L BCS550 A | ||||
| 011 | 140F58-4 | 11.82 | 14.07 | |
| Druckfeder 4 | ||||
| 012 | 231469-9 | 0.83 | 0.99 | |
| Sperrtaste | ||||
| 013 | 419664-3 | 1.02 | 1.21 | |
| Schalter 2 Kontakte | ||||
| 014 | 651956-6 | 12.22 | 14.54 | |
| Druckfeder 4 | ||||
| 015 | 231469-9 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 016 | 419665-1 | 1.02 | 1.21 | |
| Drehzahlregelkreis Bcs550 A | ||||
| 017 | 620G70-1 | 33.36 | 39.70 | |
| Gewindebohrer 4x18 | ||||
| 018 | 265A48-7 | 0.83 | 0.99 | |
| Motorgehäuse R Bcs550 (3-Cont) A | ||||
| 019 | 140F53-4 | 17.40 | 20.71 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 020 | 644808-8 | 3.54 | 4.21 | |
| Luftleiter Bcs550 | ||||
| 022 | 419609-1 | 2.02 | 2.40 | |
| Gummiring (1) | ||||
| 023 | 421977-0 | 0.83 | 0.99 | |
| Anker | ||||
| 024 | 619290-0 | 41.77 | 49.71 | |
| Sperrtaste | ||||
| 025 | 345643-4 | 0.83 | 0.99 | |
| Druckfeder 6x29mm | ||||
| 026 | 233117-6 | 0.83 | 0.99 | |
| Getriebegehaeuse | ||||
| 027 | 419656-2 | 3.12 | 3.71 | |
| O-Ring 44 | ||||
| 028 | 213560-5 | 1.18 | 1.40 | |
| Kugellager 604zz | ||||
| 029 | 210036-3 | 3.12 | 3.71 | |
| Getriebewelle | ||||
| 030 | 324729-7 | 1.67 | 1.99 | |
| Getriebe 27 | ||||
| 031 | 227752-0 | 3.96 | 4.71 | |
| Kugellager 6900zz | ||||
| 032 | 210080-0 | 5.09 | 6.06 | |
| Getriebe 15 | ||||
| 033 | 226635-1 | 4.45 | 5.30 | |
| Lichtkreis | ||||
| 034 | 631550-0 | 8.59 | 10.22 | |
| Gummibuchse 6 | ||||
| 035 | 262566-0 | 0.83 | 0.99 | |
| Hülse 4 | ||||
| 036 | 262563-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 037 | 265999-8 | |||
| Sägekappe | ||||
| 038 | 419662-7 | 8.21 | 9.77 | |
| Säge Schutzabdeckung | ||||
| 039 | 419663-5 | 3.72 | 4.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 266020-6 | |||
| Kugellager 696ZZ A | ||||
| 041 | 210026-6 | 1.99 | 2.37 | |
| Sicherungsring S-10 | ||||
| 042 | 257408-1 | 0.83 | 0.99 | |
| Getriebe 23 | ||||
| 043 | 226640-8 | 5.06 | 6.02 | |
| Hülse 10 | ||||
| 044 | 257760-7 | 1.00 | 1.19 | |
| Lagersicherungsring 14-23 | ||||
| 045 | 285847-5 | 4.45 | 5.30 | |
| Kugellager 6900Ddw DUX60 A | ||||
| 046 | 210258-5 | 4.60 | 5.47 | |
| O-Ring 26 | ||||
| 047 | 213435-8 | 0.83 | 0.99 | |
| Lagergehäuse | ||||
| 048 | 318087-1 | 3.54 | 4.21 | |
| Stoessel | ||||
| 049 | 324730-2 | 3.12 | 3.71 | |
| Senkschrauben 5x13 | ||||
| 050 | 265034-2 | 0.83 | 0.99 | |
| Ausgleichsscheibe | ||||
| 051 | 345470-9 | 1.18 | 1.40 | |
| Niete | ||||
| 052 | 345739-1 | 0.83 | 0.99 | |
| Zugfeder 3 | ||||
| 053 | 231792-2 | 2.02 | 2.40 | |
| Säge Schutzabdeckung | ||||
| 054 | 158116-6 | 5.98 | 7.12 | |
| Niete | ||||
| 055 | 345739-1 | 0.83 | 0.99 | |
| Seegering E-26 | ||||
| 056 | 257938-2 | 0.83 | 0.99 | |
| Innere Flansch 30 | ||||
| 057 | 224391-7 | 1.18 | 1.40 | |
| Außenflansch 30 | ||||
| 058 | 224404-4 | 2.71 | 3.22 | |
| Sechskantschraube 6x18 | ||||
| 059 | 266458-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 060 | 961014-3 | |||
| Sperrhebel | ||||
| 061 | 272229-0 | 3.96 | 4.71 | |
| Sechskantmutter M6 | ||||
| 062 | 252159-1 | 2.02 | 2.40 | |
| Sicherungsscheibe 6x12mm | ||||
| 063 | 941151-9 | 0.83 | 0.99 | |
| Führungsbuchse | ||||
| 064 | 331733-9 | 1.02 | 1.21 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 065 | 252103-8 | 0.83 | 0.99 | |
| Sägefuß | ||||
| 066 | 163471-3 | 10.99 | 13.08 | |
| Schraube M5 | ||||
| 067 | 265056-2 | 1.39 | 1.65 | |
| Inbusschraube M6x75 | ||||
| 068 | 266405-6 | 0.83 | 0.99 | |
| Schalenring | ||||
| 069 | 267802-9 | 2.10 | 2.50 | |
