Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DDA460'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

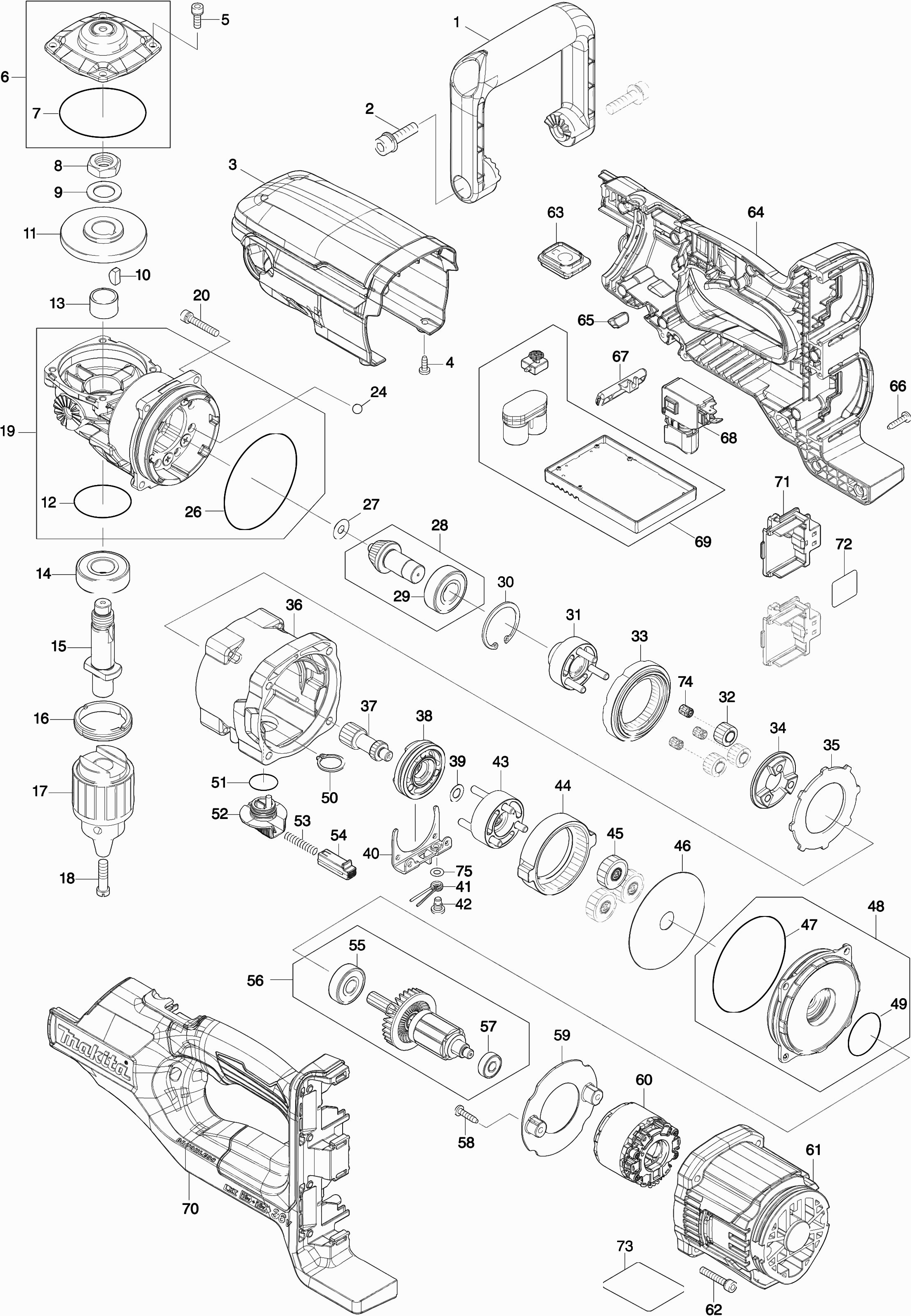

Zeichnungen der Makita DDA460
Teileliste der Makita DDA460
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Griff | ||||
| 001 | 458431-1 | 5.00 | 5.95 | |
| Sechskantschraube M8x30 | ||||
| 002 | 922453-2 | 0.83 | 0.99 | |
| Oberdeckel DDA460 | ||||
| 003 | 458430-3 | 9.26 | 11.02 | |
| Gewindeschraube M4x12mm Ck | ||||
| 004 | 266026-4 | 0.83 | 0.99 | |
| Schraube 5X16 JR3051T A | ||||
| 005 | 265C32-4 | 0.83 | 0.99 | |
| Getriebedeckel Dda460D | ||||
| 006 | 140A21-7 | 11.82 | 14.07 | |
| O-Ring 63 | ||||
| 007 | 213709-7 | 1.67 | 1.99 | |
| Sechskantmutter M16x22 DDA460 | ||||
| 008 | 252267-8 | 10.50 | 12.50 | |
| 16 * Unterlegscheibe | ||||
| 009 | 253771-0 | 0.83 | 0.99 | |
| 5 Einlagenkeil | ||||
| 010 | 254032-1 | 1.66 | 1.98 | |
| Zahnrad 40 | ||||
| 011 | 227416-6 | 33.36 | 39.70 | |
| O-Ring 40 | ||||
| 012 | 213507-9 | 0.98 | 1.17 | |
| Bus 17 DDA460 | ||||
| 013 | 257440-5 | 1.20 | 1.43 | |
| Kugellager 6203dw | ||||
| 014 | 211278-2 | 9.24 | 11.00 | |
| As DDA460 | ||||
| 015 | 327106-2 | 33.25 | 39.57 | |
| Boorkop tandkrans 2-13mm | ||||
| 017 | 763250-5 | 24.00 | 28.56 | |
| Schraube LI M6x22 Bohrer DDA460 | ||||
| 018 | 251463-5 | 1.99 | 2.37 | |
| Getriebegehäuse DDA460 | ||||
| 019 | 140A22-5 | 63.68 | 75.78 | |
| Druckfeder 5 | ||||
| 019C10 | 233326-7 | 0.83 | 0.99 | |
| Kragenstift 5-8.5 | ||||
| 019C20 | 256393-5 | 0.83 | 0.99 | |
| Führungsplatte DDA460 | ||||
| 019C30 | 347364-4 | 2.02 | 2.40 | |
| Metallschraube M5x14 | ||||
| 019C40 | 265148-7 | 0.83 | 0.99 | |
| Innensechskantschraube M5x30mm DDA460 | ||||
| 020 | 265695-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020-1 | 265D08-7 | |||
| Stahlkugel 7.0 | ||||
| 024 | 216022-2 | 0.83 | 0.99 | |
| O-Ring 75 | ||||
| 026 | 213755-0 | 2.71 | 3.22 | |
| Unterlegscheibe 6 | ||||
| 027 | 253411-0 | 0.83 | 0.99 | |
| Zahnrad 13C DDA460 | ||||
| 028 | 140A23-3 | 30.70 | 36.53 | |
| Kugellager 6202llb | ||||
| 029 | 211228-7 | 7.22 | 8.59 | |
| Sprengring R-35 | ||||
| 030 | 962153-2 | 0.83 | 0.99 | |
| Zahnradhalter A DDA460 | ||||
| 031 | 140A13-6 | 17.38 | 20.68 | |
| Zahnrad 13 DDA460 | ||||
| 032 | 226176-7 | 0.83 | 0.99 | |
| Internes Zahnrad 40 DDA460 | ||||
| 033 | 226177-5 | 6.38 | 7.59 | |
| Nockenscheibe DDA460 | ||||
| 034 | 223188-1 | 7.22 | 8.59 | |
| Sicherungsring 65 DDA460 | ||||
| 035 | 347365-2 | 1.39 | 1.65 | |
| Getriebegehäuse DDA460D | ||||
| 036 | 140A16-0 | 23.06 | 27.44 | |
| Zahnrad 14 DDA460 | ||||
| 037 | 226175-9 | 5.70 | 6.78 | |
| Kupplungsring DDA460 | ||||
| 038 | 310876-0 | 8.27 | 9.84 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 039 | 253215-0 | 0.83 | 0.99 | |
| Schalterplatte DDA460 | ||||
| 040 | 347366-0 | 1.18 | 1.40 | |
| Schraubenfeder 6 | ||||
| 041 | 231657-8 | 0.83 | 0.99 | |
| Kreuzschlitzschraube M5 DDA460 | ||||
| 042 | 265628-3 | 0.83 | 0.99 | |
| Zahnradhalter B komplett | ||||
| 043 | 140A14-4 | 17.38 | 20.68 | |
| Innenzahnrad 71 DDA460 | ||||
| 044 | 226174-1 | 5.06 | 6.02 | |
| Zahnrad 29 komplett DDA460 | ||||
| 045 | 140A12-8 | 6.38 | 7.59 | |
| Unterlegscheibe 15 | ||||
| 046 | 253412-8 | 0.83 | 0.99 | |
| O-Ring 75 | ||||
| 047 | 213755-0 | 2.71 | 3.22 | |
| Motorhalterung DDA460 | ||||
| 048 | 140A20-9 | 10.50 | 12.50 | |
| O-Ring 30 | ||||
| 049 | 213406-5 | 1.18 | 1.40 | |
| Sperrring S-18 DDF460 | ||||
| 050 | 961058-3 | 0.83 | 0.99 | |
| O-Ring 17 | ||||
| 051 | 213265-7 | 0.83 | 0.99 | |
| Einstellknopf DDA460 | ||||
| 052 | 458433-7 | 2.38 | 2.83 | |
| Druckfeder 4 | ||||
| 053 | 233279-0 | 0.83 | 0.99 | |
| Verriegelungsknopf DDA460 | ||||
| 054 | 458434-5 | 0.98 | 1.17 | |
| Kugellager 6200dw | ||||
| 055 | 211087-9 | 7.22 | 8.59 | |
| Anker DDA460 | ||||
| 056 | 519526-6 | 55.40 | 65.93 | |
| Anker DA001G | ||||
| 056-1 | 519689-8 | 48.40 | 57.60 | |
| Kugellager 607llb | ||||
| 057 | 211021-9 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 058 | 266326-2 | |||
| Zwischenplatte DDA460 | ||||
| 059 | 458427-2 | 1.39 | 1.65 | |
| Anker DDA460 | ||||
| 060 | 629356-8 | 55.40 | 65.93 | |
| Veld DSP600 A | ||||
| 060-1 | 629B69-3 | 12.10 | 14.40 | |
| Motorhaus DDA460 | ||||
| 061 | 458426-4 | 9.24 | 11.00 | |
| Innensechskantschraube M5x30mm DDA460 | ||||
| 062 | 265695-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 062-1 | 265D08-7 | |||
| Komplettschalter DDA460 | ||||
| 063 | 140A19-4 | 12.22 | 14.54 | |
| Label A/U AS1925 | ||||
| 063C10 | 810D46-0 | 2.71 | 3.22 | |
| Griffsatz DDA460 | ||||
| 064 | 183J58-5 | 48.40 | 57.60 | |
| Gummistift 6 | ||||
| 064C10 | 263005-3 | 0.83 | 0.99 | |
| Bohrfutter-Schlüsselhalter DDA460 | ||||
| 064C20 | 347379-1 | 7.22 | 8.59 | |
| Lichtschaltkreis DDA460 | ||||
| 065 | 620839-1 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 266326-2 | |||
| Einstellknopf F/R DA460 | ||||
| 067 | 458432-9 | 1.00 | 1.19 | |
| Schalter C3jw-4b | ||||
| 068 | 650006-4 | 11.97 | 14.24 | |
| Controller DDA460 | ||||
| 069 | 620838-3 | 146.44 | 174.26 | |
| Griffsatz DDA460 | ||||
| 070 | 183J58-5 | 48.40 | 57.60 | |
| Gummistift 6 | ||||
| 070C10 | 263005-3 | 0.83 | 0.99 | |
| Bohrfutter-Schlüsselhalter DDA460 | ||||
| 070C20 | 347379-1 | 7.22 | 8.59 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 071 | 644809-6 | 3.96 | 4.71 | |
| Label Serienr DDA460 | ||||
| 072 | 854K90-9 | 2.71 | 3.22 | |
| Nameplate DDA460 | ||||
| 073 | 854K86-0 | 2.71 | 3.22 | |
| Nadellager 5810 | ||||
| 074 | 212193-3 | 2.02 | 2.40 | |
| Sicherungsscheibe 5 | ||||
| 075 | 267010-2 | 0.83 | 0.99 | |
| Controller B DUX60 | ||||
| 076 | 620K74-7 | 20.08 | 23.90 | |
| Met.schr M2x6mm | ||||
| 077 | 652119-7 | 0.83 | 0.99 | |
| Draadboom DDA460 | ||||
| 078 | 638A31-1 | 5.40 | 6.43 | |
| Controller B DUX60 | ||||
| 084 | 620K74-7 | 20.08 | 23.90 | |
| Met.schr M2x6mm | ||||
| 085 | 652119-7 | 0.83 | 0.99 | |
| Draadboom DDA460 | ||||
| 086 | 638A31-1 | 5.40 | 6.43 | |
