Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DDF480'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

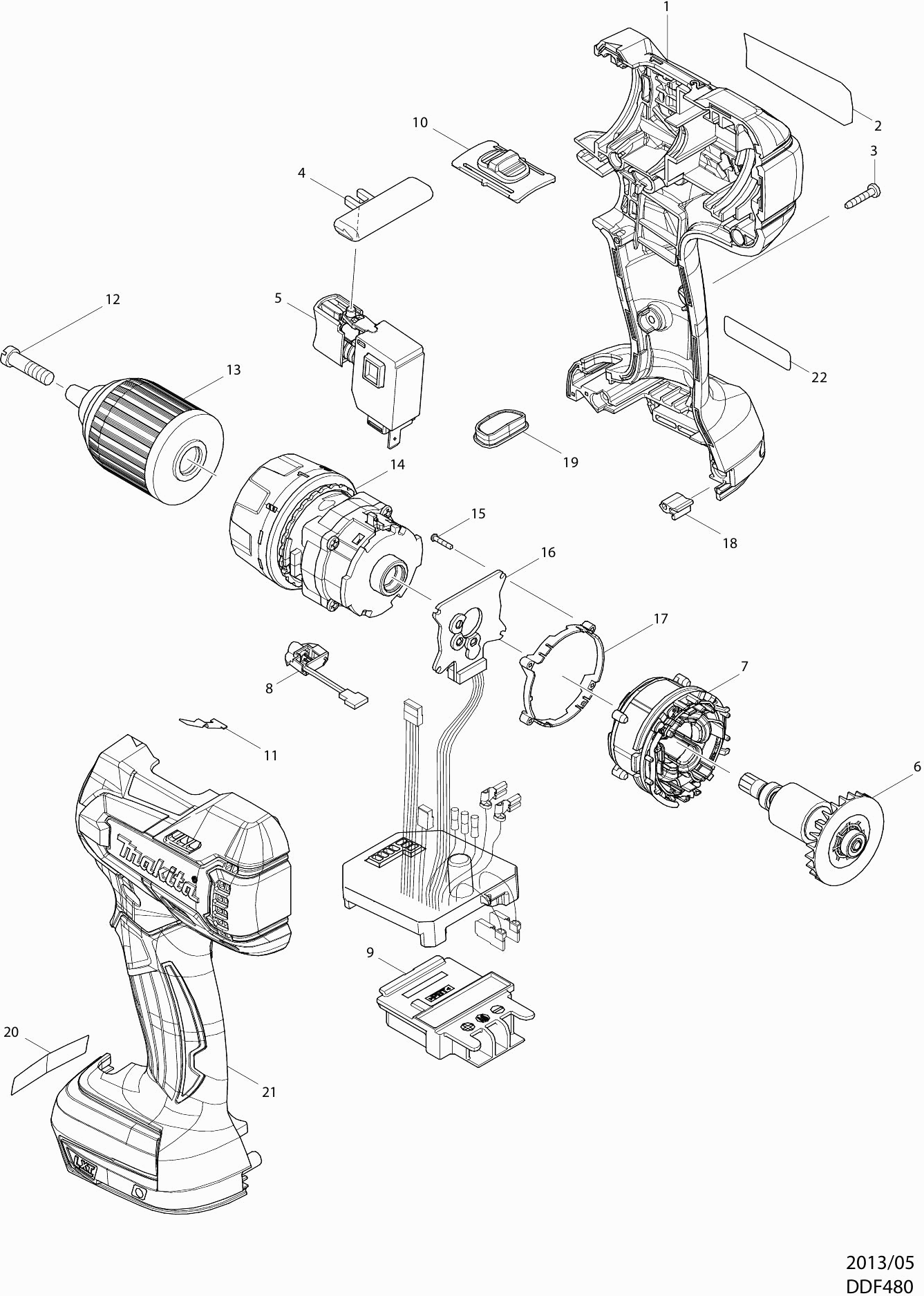

Zeichnungen der Makita DDF480
Teileliste der Makita DDF480
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 001 | 187714-9 | 17.60 | 20.94 | |
| Gummistift 6 | ||||
| 001A | 263005-3 | 1.00 | 1.19 | |
| Typenschild | ||||
| 002 | 814X02-2 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 003 | 266130-9 | 1.00 | 1.19 | |
| L/r Schiebe | ||||
| 004 | 419250-0 | 1.20 | 1.43 | |
| Schalter C3jw-4b | ||||
| 005 | 650006-4 | 12.10 | 14.40 | |
| Anker | ||||
| 006 | 619331-2 | 36.30 | 43.20 | |
| Feld | ||||
| 007 | 629999-6 | 13.20 | 15.71 | |
| Lichtkreis | ||||
| 008 | 620244-2 | 8.40 | 10.00 | |
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 009 | 643523-1 | 6.00 | 7.14 | |
| Anschlusseinheit DTD153 3cont | ||||
| 009 | 643860-3 | 4.80 | 5.71 | |
| Hoch-/Tiefgeschwindigkeitsregler | ||||
| 010 | 126180-5 | 1.20 | 1.43 | |
| Blattfeder | ||||
| 011 | 232182-2 | 1.00 | 1.19 | |
| Bohrfutterschraube M6x22mm Li | ||||
| 012 | 251468-5 | 1.00 | 1.19 | |
| Schnellspannbohrfutter 1-13mm | ||||
| 013 | 763268-6 | 21.50 | 25.58 | |
| Getriebe-Set | ||||
| 014 | 126354-8 | 26.40 | 31.42 | |
| Inbusschraube M2x10mm | ||||
| 015 | 266786-8 | 1.00 | 1.19 | |
| Kontrolleinheit | ||||
| 016 | 620245-0 | 72.60 | 86.39 | |
| Zentrierring | ||||
| 017 | 687464-1 | 1.00 | 1.19 | |
| Schutz AF-DW | ||||
| 018 | 424517-3 | 1.00 | 1.19 | |
| Indikatorplatte | ||||
| 019 | 142263-3 | 1.20 | 1.43 | |
| Motorgehäuse | ||||
| 021 | 187714-9 | 17.60 | 20.94 | |
| Gummistift 6 | ||||
| 021A | 263005-3 | 1.00 | 1.19 | |
