Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DFL201F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

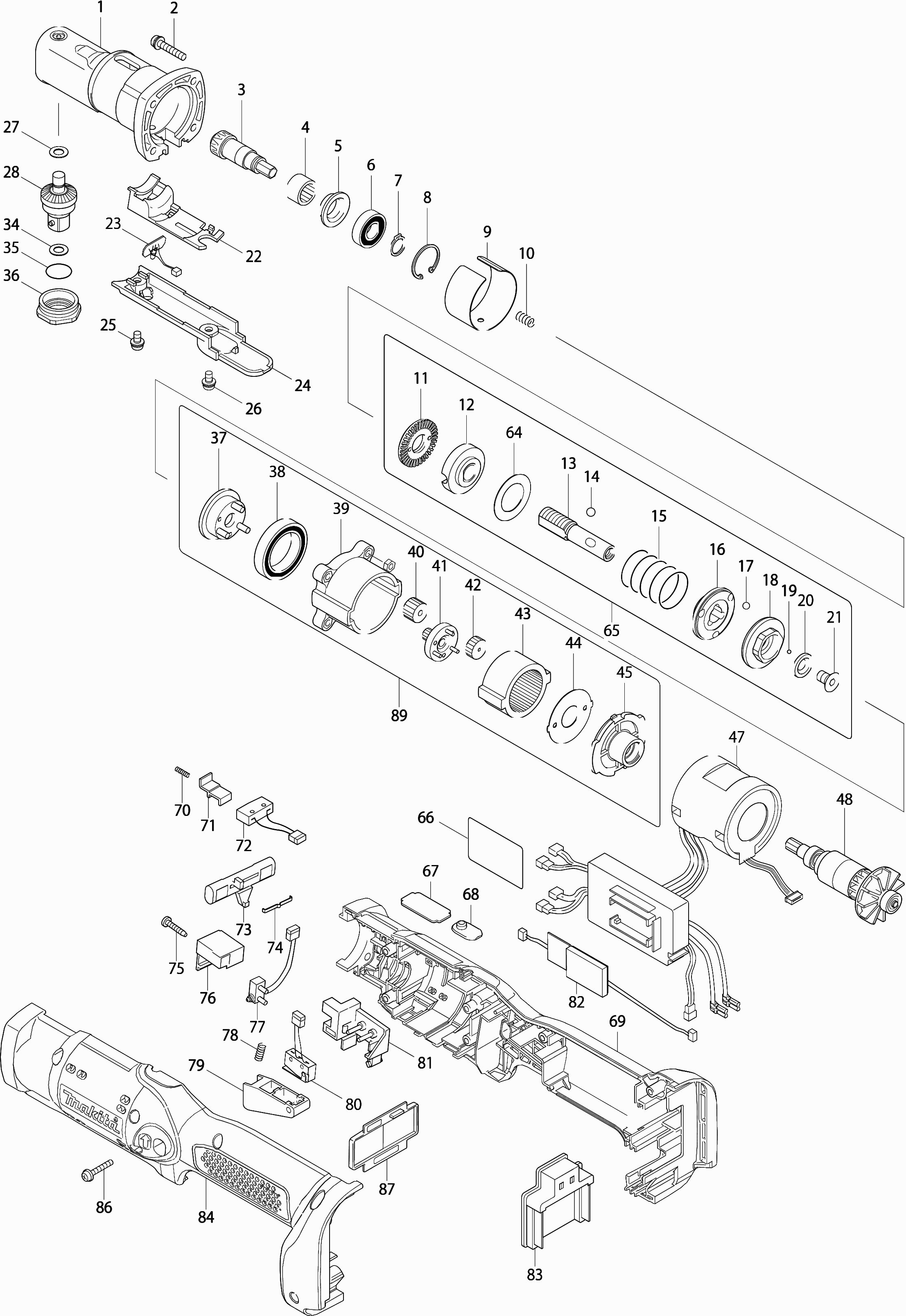

Zeichnungen der Makita DFL201F
Teileliste der Makita DFL201F
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Einzelgetriebe Bfl080 A | ||||
| 001 | 144082-3 | 59.40 | 70.69 | |
| Schraube 4x22 | ||||
| 002 | 265145-3 | 1.00 | 1.19 | |
| Zahnrad 9 | ||||
| 003 | 227469-5 | 19.80 | 23.56 | |
| Nadelager 1210 | ||||
| 004 | 212123-4 | 3.60 | 4.28 | |
| UNTERLEGSCHEIBE | ||||
| 005 | 345281-2 | 2.40 | 2.86 | |
| Kugellager 6900llb | ||||
| 006 | 210057-5 | 3.60 | 4.28 | |
| Sicherungsring S-10 | ||||
| 007 | 961026-6 | 1.00 | 1.19 | |
| Sprengring R-22 | ||||
| 008 | 962112-6 | 1.00 | 1.19 | |
| Unterlegscheibe 38c | ||||
| 009 | 345287-0 | 7.20 | 8.57 | |
| Druckfeder 5 | ||||
| 010 | 233019-6 | 1.00 | 1.19 | |
| Sicherungsring M12 | ||||
| 011 | 324834-0 | 10.80 | 12.85 | |
| Kupplungs-Zifferblatt | ||||
| 012 | 158408-3 | 6.00 | 7.14 | |
| Gelenkwelle (a) | ||||
| 013 | 324296-2 | 34.10 | 40.58 | |
| Stahlkugel 5.0 | ||||
| 014 | 216018-3 | 1.00 | 1.19 | |
| Federscheibe 19h | ||||
| 015 | 234029-6 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 223146-7 | |||
| Stahlkugel 4 | ||||
| 017 | 216024-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018 | 223139-4 | |||
| Stahlkugel 3 | ||||
| 019 | 216019-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020 | 267247-1 | |||
| Schraube M5X10 | ||||
| 021 | 266305-0 | 1.20 | 1.43 | |
| Lichthalter | ||||
| 022 | 418011-5 | 3.60 | 4.28 | |
| Lichtschaltkreis | ||||
| 023 | 631764-1 | 13.20 | 15.71 | |
| Abdeckplatte | ||||
| 024 | 418005-0 | 3.60 | 4.28 | |
| Schraube M4x8 | ||||
| 025 | 265171-2 | 1.00 | 1.19 | |
| Schraube M4x8 | ||||
| 026 | 265171-2 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 027 | 253726-5 | 1.00 | 1.19 | |
| Spindel (a) | ||||
| 028 | 154725-9 | 59.40 | 70.69 | |
| Stift 3-5 6507D * | ||||
| 028C10 | 256436-3 | 2.40 | 2.86 | |
| Druckfeder 3 | ||||
| 028C20 | 233081-1 | 1.00 | 1.19 | |
| Kappe 6706D * | ||||
| 028C30 | 322640-7 | 2.40 | 2.86 | |
| Unterlegscheibe 14 | ||||
| 034 | 253842-3 | 1.00 | 1.19 | |
| O-Ring 14 | ||||
| 035 | 213162-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 285707-1 | |||
| Getriebeträger B | ||||
| 037 | 153444-4 | 10.80 | 12.85 | |
| Kugellager 6805llb | ||||
| 038 | 211375-4 | 13.20 | 15.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | 418004-2 | |||
| Zahnrad 18 | ||||
| 040 | 227052-8 | 1.20 | 1.43 | |
| Zahnrad 9 | ||||
| 041 | 153447-8 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 227049-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 227048-9 | |||
| Sicherungsring | ||||
| 044 | 267774-8 | 1.20 | 1.43 | |
| Motorhalterung | ||||
| 045 | 418003-4 | 3.60 | 4.28 | |
| Motor Steuereinheit DFL201F A | ||||
| 047 | 620861-8 | 475.20 | 565.49 | |
| Anker | ||||
| 048 | 619144-1 | 221.10 | 263.11 | |
| Flache Unterlegscheibe 18 | ||||
| 064 | 267276-4 | 1.20 | 1.43 | |
| Kupplung 'n' | ||||
| 065 | 125377-3 | 100.10 | 119.12 | |
| Namensschild Dfl201F | ||||
| 066 | 850N10-9 | 3.60 | 4.28 | |
| Platte C 8-20nm (hartes Drehmoment) | ||||
| 067 | 345284-6 | 4.80 | 5.71 | |
| Linse Bfl402F A | ||||
| 068 | 457975-8 | 6.00 | 7.14 | |
| Gehäuse | ||||
| 069 | 187860-8 | 106.70 | 126.97 | |
| Druckfeder 2 | ||||
| 070 | 233025-1 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 071 | 418002-6 | 2.40 | 2.86 | |
| SCHAKELAAR DFL201F A | ||||
| 072 | 632T52-9 | 9.60 | 11.42 | |
| L/r verstellhebel | ||||
| 073 | 418201-0 | 4.80 | 5.71 | |
| Blattfeder | ||||
| 074 | 232201-4 | 2.40 | 2.86 | |
| Gewindeschneidschraube 3x16 | ||||
| 075 | 266130-9 | 1.00 | 1.19 | |
| Abdeckhaube | ||||
| 076 | 418204-4 | 7.20 | 8.57 | |
| Schalter | ||||
| 077 | 638276-5 | 8.40 | 10.00 | |
| Druckfeder 4 | ||||
| 078 | 231397-8 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 079 | 418203-6 | 9.60 | 11.42 | |
| Schalter | ||||
| 080 | 638275-7 | 11.00 | 13.09 | |
| Schalter Montageplatte kompl. | ||||
| 081 | 418202-8 | 9.60 | 11.42 | |
| Stromkreis | ||||
| 082 | 631755-2 | 14.30 | 17.02 | |
| Anschlusseinheit (2 Kontakte) | ||||
| 083 | 643828-9 | 4.80 | 5.71 | |
| Gehäuse | ||||
| 084 | 187860-8 | 106.70 | 126.97 | |
| Kreuzschlitzschraube 3x20 | ||||
| 086 | 265095-2 | 1.00 | 1.19 | |
| Abdeckhaube | ||||
| 087 | 452189-4 | 8.40 | 10.00 | |
| Zahnradset 'b' | ||||
| 089 | 125190-9 | 45.10 | 53.67 | |
