Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DFL403F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

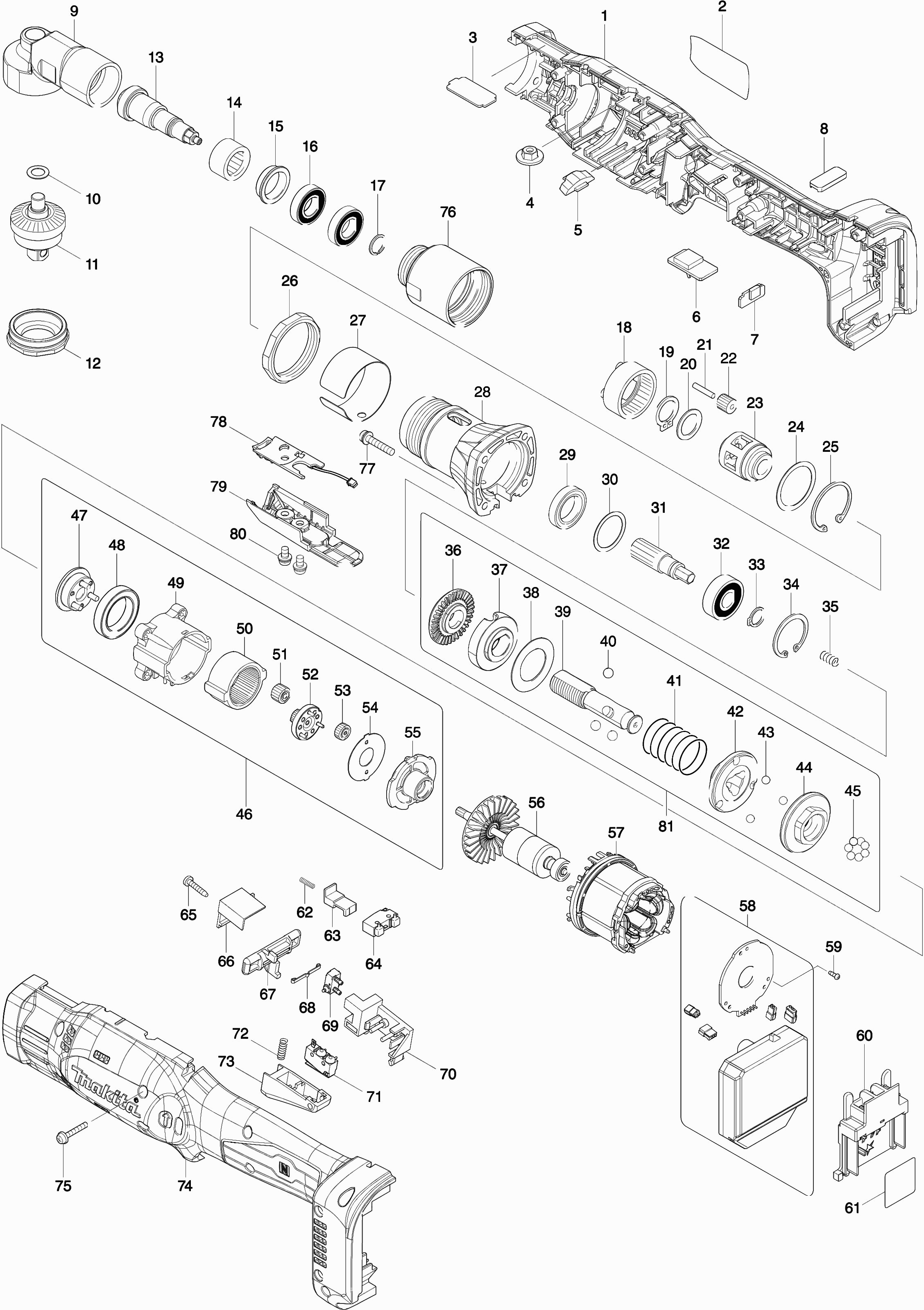

Zeichnungen der Makita DFL403F
Teileliste der Makita DFL403F
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse Set FL083FD | ||||
| 001 | 183J44-6 | 55.67 | 66.25 | |
| Gummistift 6 | ||||
| 001C10 | 263005-3 | 0.83 | 0.99 | |
| Mutter M4x4 | ||||
| 001C20 | 252825-0 | 3.96 | 4.71 | |
| Sechskantmutter M3 | ||||
| 001C30 | 931002-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 854F69-0 | |||
| Infotafel 'k' | ||||
| 003 | 345446-6 | 3.97 | 4.72 | |
| Flanschmutter M5 | ||||
| 004 | 252142-8 | 5.30 | 6.31 | |
| Linse Dfl651F A | ||||
| 005 | 458391-7 | 3.54 | 4.21 | |
| Buzzer-Schaltung Dfl083F | ||||
| 006 | 620792-1 | 12.22 | 14.54 | |
| USB-Schaltung Dfl083F | ||||
| 007 | 620793-9 | 11.82 | 14.07 | |
| USB-Abdeckkappe | ||||
| 008 | 424827-8 | 5.70 | 6.78 | |
| Getriebegehaeuse | ||||
| 009 | 143716-5 | 177.00 | 210.63 | |
| Unterlegscheibe 8 | ||||
| 010 | 253777-8 | 0.83 | 0.99 | |
| Gelenkwelle (a) | ||||
| 011A | 143714-9 | 77.67 | 92.43 | |
| G-Welle cpl 1/2 DFL302/403 | ||||
| 011B | 143715-7 | 82.47 | 98.14 | |
| Stift 3-5 6507D * | ||||
| 011C10 | 256436-3 | 1.67 | 1.99 | |
| Druckfeder 3 | ||||
| 011C20 | 233081-1 | 0.83 | 0.99 | |
| Kappe 6706D * | ||||
| 011C30 | 322640-7 | 1.39 | 1.65 | |
| Lagerverriegelung | ||||
| 012 | 285739-8 | 17.38 | 20.68 | |
| Getriebe 9 Dfl302F | ||||
| 013 | 221589-7 | 41.77 | 49.71 | |
| Nadellager 1612 | ||||
| 014 | 212222-2 | 8.21 | 9.77 | |
| UNTERLEGSCHEIBE | ||||
| 015 | 326709-9 | 6.41 | 7.63 | |
| Kugellager 6901ddw | ||||
| 016 | 211288-9 | 5.71 | 6.79 | |
| Ring für Sperrstift Wr12 | ||||
| 017 | 961082-6 | 1.39 | 1.65 | |
| Innengetriebe 50 | ||||
| 018 | 227120-7 | 7.22 | 8.59 | |
| Sicherungsring S-14 | ||||
| 019 | 961054-1 | 0.83 | 0.99 | |
| Unterlegscheibe 14 | ||||
| 020 | 253837-6 | 0.83 | 0.99 | |
| Stift 3 | ||||
| 021 | 256104-8 | 0.83 | 0.99 | |
| Zahnrad 14 | ||||
| 022 | 227138-8 | 13.82 | 16.45 | |
| Zahnradträger | ||||
| 023 | 310148-3 | 47.10 | 56.05 | |
| Unterlegscheibe 26 | ||||
| 024 | 267127-1 | 0.83 | 0.99 | |
| Sicherungsring r-32 | ||||
| 025 | 962161-3 | 0.83 | 0.99 | |
| Mutter M36-41 | ||||
| 026 | 252187-6 | 11.82 | 14.07 | |
| Unterlegscheibe 38k | ||||
| 027 | 345447-4 | 6.41 | 7.63 | |
| Kupplung | ||||
| 028 | 317808-8 | 48.40 | 57.60 | |
| Kugellager 6803zz | ||||
| 029 | 211283-9 | 9.24 | 11.00 | |
| Unterlegscheibe 21 | ||||
| 030 | 267283-7 | 0.83 | 0.99 | |
| Zahnrad 21 | ||||
| 031 | 227137-0 | 34.95 | 41.59 | |
| Kugellager 6000ddw | ||||
| 032 | 211088-7 | 5.06 | 6.02 | |
| Sicherungsring S-10 | ||||
| 033 | 961026-6 | 0.83 | 0.99 | |
| Sicherungsring R-26 A | ||||
| 034 | 962105-3 | 0.83 | 0.99 | |
| Druckfeder 5 | ||||
| 035 | 233019-6 | 0.83 | 0.99 | |
| Sicherungsring M12 | ||||
| 036 | 324834-0 | 10.50 | 12.50 | |
| Kupplungs-Zifferblatt | ||||
| 037 | 158408-3 | 5.06 | 6.02 | |
| Flache Unterlegscheibe 18 | ||||
| 038 | 267276-4 | 0.83 | 0.99 | |
| As DFL083 | ||||
| 039 | 327086-2 | 25.36 | 30.18 | |
| Stahlkugel 5.0 | ||||
| 040 | 216018-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 233357-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 223146-7 | |||
| Stahlkugel 4 | ||||
| 043 | 216024-8 | 0.83 | 0.99 | |
| Nockenscheibe F DFL083F | ||||
| 044 | 223187-3 | 17.38 | 20.68 | |
| Stahlkugel 4 | ||||
| 045 | 216024-8 | 0.83 | 0.99 | |
| Getriebesatz Dfl083F | ||||
| 046 | 126771-2 | 44.96 | 53.50 | |
| Getriebeträger D Cpl Dft085F | ||||
| 047 | 144383-9 | 4.94 | 5.88 | |
| Kugellager 6805llb | ||||
| 048 | 211375-4 | 12.65 | 15.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 049 | 418004-2 | |||
| Sechskantmutter M4 | ||||
| 049C10 | 931102-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050 | 227048-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 221537-6 | |||
| Getriebe 13 Komplett B Dfl083F | ||||
| 052 | 144953-4 | 6.41 | 7.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 227104-5 | |||
| Sicherungsring | ||||
| 054 | 267774-8 | 1.18 | 1.40 | |
| Motorhalterung | ||||
| 055 | 418003-4 | 2.71 | 3.22 | |
| Anker Dfl083F | ||||
| 056 | 619493-6 | 87.86 | 104.55 | |
| Feld Dfl083F | ||||
| 057 | 629333-0 | 33.35 | 39.69 | |
| Controller Dfl403F | ||||
| 058 | 620791-3 | 161.72 | 192.45 | |
| Parker Ck 2x6mm | ||||
| 059 | 266490-9 | 0.83 | 0.99 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 060 | 643850-6 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061 | 854F74-7 | |||
| Druckfeder 2 | ||||
| 062 | 234361-8 | 1.18 | 1.40 | |
| Schalterknopf | ||||
| 063 | 418002-6 | 1.39 | 1.65 | |
| Schalter | ||||
| 064 | 632E35-9 | 8.21 | 9.77 | |
| Gewindeschneidschraube 3x16 | ||||
| 065 | 266130-9 | 0.83 | 0.99 | |
| Abdeckhaube | ||||
| 066 | 418204-4 | 6.70 | 7.97 | |
| L/r verstellhebel | ||||
| 067 | 455766-1 | 4.44 | 5.28 | |
| Blattfeder | ||||
| 068 | 232201-4 | 2.10 | 2.50 | |
| Schalter | ||||
| 069 | 638276-5 | 7.57 | 9.01 | |
| Schalter Montageplatte kompl. | ||||
| 070 | 418202-8 | 8.59 | 10.22 | |
| Schalter | ||||
| 071 | 638275-7 | 10.99 | 13.08 | |
| Druckfeder 4 | ||||
| 072 | 231397-8 | 0.83 | 0.99 | |
| Schaltergriff | ||||
| 073 | 418203-6 | 8.59 | 10.22 | |
| Motorgehäuse Set FL083FD | ||||
| 074 | 183J44-6 | 55.67 | 66.25 | |
| Gummistift 6 | ||||
| 074C10 | 263005-3 | 0.83 | 0.99 | |
| Mutter M4x4 | ||||
| 074C20 | 252825-0 | 3.96 | 4.71 | |
| Sechskantmutter M3 | ||||
| 074C30 | 931002-4 | 0.83 | 0.99 | |
| Schraube M30x20 | ||||
| 075 | 251581-9 | 0.83 | 0.99 | |
| Getriebe Dfl302F | ||||
| 076 | 327058-7 | 44.96 | 53.50 | |
| Schraube 4x22 | ||||
| 077 | 265145-3 | 0.83 | 0.99 | |
| Lichtkreis | ||||
| 078 | 620396-9 | 6.38 | 7.59 | |
| Handgreepdeksel Dfl651F A | ||||
| 079 | 457976-6 | 4.38 | 5.21 | |
| Schraube M4x8 | ||||
| 080 | 265171-2 | 0.83 | 0.99 | |
| Kupplung Cpl R Dfl125F | ||||
| 081 | 126789-3 | 82.76 | 98.48 | |
