Makita DFL651F Zeichnungen und Teile
Genaue Typennummer:
DFL651F
DFL651F

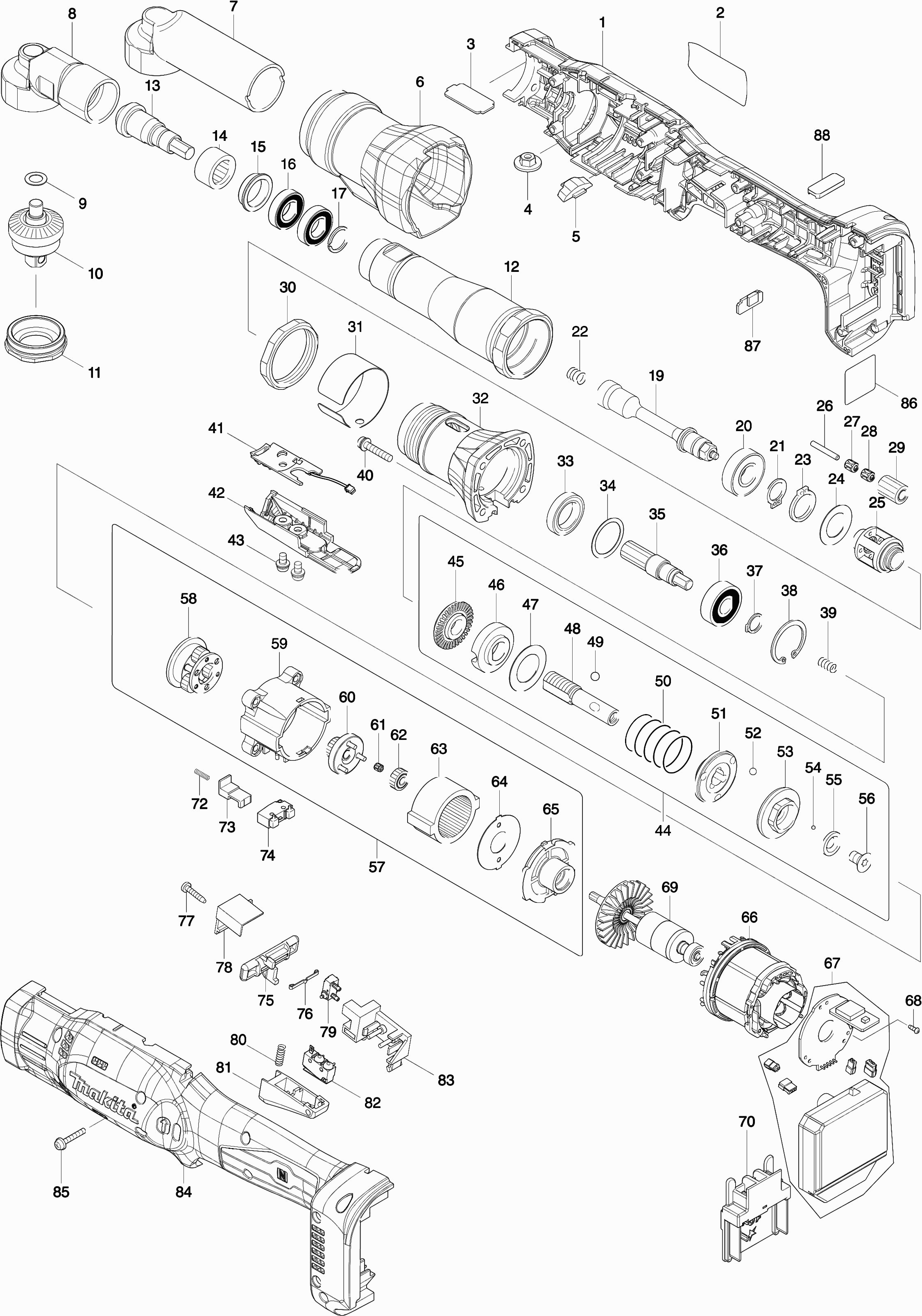

Zeichnungen der MAKITA DFL651F
Teileliste der MAKITA DFL651F
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Gehäuse | ||||
| 001 | 183C90-7 | Gehäuse | € 45.04 | |
| Rubber pen 6 | ||||
| 001A | 263005-3 | Rubber pen 6 | € 0.96 | |
| Typenschild | ||||
| 002 | 851R21-1 | Typenschild | € 3.13 | |
| Plaat "l" | ||||
| 003 | 346862-5 | Plaat "l" | € 3.13 | |
| Moer Met Flens M5 | ||||
| 004 | 252142-8 | Moer Met Flens M5 | € 3.97 | |
| Lens Dfl651F A | ||||
| 005 | 458391-7 | Lens Dfl651F A | € 3.55 | |
| Nicht mehr lieferbar | ||||
| 006 | 455773-4 | Nicht mehr lieferbar | ||
| Beschermplaat E | ||||
| 007 | 455771-8 | Beschermplaat E | € 13.36 | |
| Getriebegehaeuse | ||||
| 008 | 143716-5 | Getriebegehaeuse | € 169.71 | |
| Sluitring 8 | ||||
| 009 | 253777-8 | Sluitring 8 | € 0.96 | |
| Gelenkwelle (a) | ||||
| 010A | 143714-9 | Gelenkwelle (a) | € 63.80 | |
| As G cpl 1/2 DFL302/403 | ||||
| 010B | 143715-7 | As G cpl 1/2 DFL302/403 | € 68.27 | |
| Lagerborging | ||||
| 011 | 285739-8 | Lagerborging | € 15.64 | |
| Getriebegehaeuse | ||||
| 012 | 143717-3 | Getriebegehaeuse | € 131.43 | |
| Beschermplaat F | ||||
| 012A | 455772-6 | Beschermplaat F | € 4.45 | |
| Tandwiel 9 | ||||
| 013 | 221443-5 | Tandwiel 9 | € 33.43 | |
| Naaldlager 1612 | ||||
| 014 | 212222-2 | Naaldlager 1612 | € 8.21 | |
| Afstandring | ||||
| 015 | 326709-9 | Afstandring | € 5.08 | |
| Kogellager 6901ddw | ||||
| 016 | 211288-9 | Kogellager 6901ddw | € 5.08 | |
| Ring voor borgpen Wr12 | ||||
| 017 | 961082-6 | Ring voor borgpen Wr12 | € 1.39 | |
| Gelenkbolzen | ||||
| 019 | 326708-1 | Gelenkbolzen | € 28.07 | |
| Kogellager 6001dw | ||||
| 020 | 211131-2 | Kogellager 6001dw | € 9.26 | |
| Borgring 12 | ||||
| 021 | 961072-9 | Borgring 12 | € 0.96 | |
| Drukveer 6 | ||||
| 022 | 234392-7 | Drukveer 6 | € 6.40 | |
| Borgring S-16 | ||||
| 023 | 961056-7 | Borgring S-16 | € 0.96 | |
| Sluitring 16 * | ||||
| 024 | 253749-3 | Sluitring 16 * | € 0.96 | |
| Tandwieldrager | ||||
| 025 | 326491-0 | Tandwieldrager | € 48.49 | |
| Pen 3 | ||||
| 026 | 256221-4 | Pen 3 | € 0.96 | |
| Nadellager | ||||
| 027 | 212131-5 | Nadellager | € 1.39 | |
| Nadellager | ||||
| 028 | 212131-5 | Nadellager | € 1.39 | |
| Tandwiel 14 | ||||
| 029 | 227364-9 | Tandwiel 14 | € 15.64 | |
| Moer M36-41 | ||||
| 030 | 252187-6 | Moer M36-41 | € 11.83 | |
| Ring 38 | ||||
| 031 | 346863-3 | Ring 38 | € 5.71 | |
| Kupplung | ||||
| 032 | 317808-8 | Kupplung | € 41.85 | |
| Kogellager 6803zz | ||||
| 033 | 211283-9 | Kogellager 6803zz | € 9.26 | |
| Sluitring 21 | ||||
| 034 | 267283-7 | Sluitring 21 | € 0.96 | |
| Tandwiel 13 | ||||
| 035 | 227365-7 | Tandwiel 13 | € 41.85 | |
| Kogellager 6000ddw | ||||
| 036 | 211088-7 | Kogellager 6000ddw | € 5.08 | |
| Borgring S-10 | ||||
| 037 | 961026-6 | Borgring S-10 | € 0.96 | |
| Borgring R-26 A | ||||
| 038 | 962105-3 | Borgring R-26 A | € 0.96 | |
| Drukveer 5 | ||||
| 039 | 233019-6 | Drukveer 5 | € 0.96 | |
| Schroef 4x22 | ||||
| 040 | 265145-3 | Schroef 4x22 | € 0.96 | |
| Licht circuit | ||||
| 041 | 620396-9 | Licht circuit | € 6.40 | |
| Handgreepdekesel | ||||
| 042 | 455765-3 | Handgreepdekesel | € 3.97 | |
| Schroef M4x8 | ||||
| 043 | 265171-2 | Schroef M4x8 | € 0.96 | |
| Koppeling "e" | ||||
| 044 | 125392-7 | Koppeling "e" | € 93.15 | |
| Borgring M12 | ||||
| 045 | 324834-0 | Borgring M12 | € 10.51 | |
| Instelring | ||||
| 046 | 158408-3 | Instelring | € 4.45 | |
| Platte ring 18 | ||||
| 047 | 267276-4 | Platte ring 18 | € 0.96 | |
| Gelenkwelle (a) | ||||
| 048 | 324296-2 | Gelenkwelle (a) | € 23.10 | |
| Stalen kogel 5.0 | ||||
| 049 | 216018-3 | Stalen kogel 5.0 | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 050 | 233385-1 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 051 | 223146-7 | Nicht mehr lieferbar | ||
| Stalen kogel 4 | ||||
| 052 | 216024-8 | Stalen kogel 4 | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 053 | 223139-4 | Nicht mehr lieferbar | ||
| Stalen kogel 3 | ||||
| 054 | 216019-1 | Stalen kogel 3 | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 055 | 267247-1 | Nicht mehr lieferbar | ||
| Schroef M5x10 | ||||
| 056 | 266305-0 | Schroef M5x10 | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 057 | 123294-1 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 058 | 143137-1 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 059 | 418004-2 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 060 | 143052-9 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 061 | 212132-3 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 062 | 227366-5 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 063 | 227048-9 | Nicht mehr lieferbar | ||
| Sicherungsring | ||||
| 064 | 267774-8 | Sicherungsring | € 1.18 | |
| Motorsteun | ||||
| 065 | 418003-4 | Motorsteun | € 2.71 | |
| Feld | ||||
| 066 | 629151-6 | Feld | € 28.07 | |
| Controller | ||||
| 067 | 620493-1 | Controller | € 169.71 | |
| Parker Ck 2x6mm | ||||
| 068 | 266490-9 | Parker Ck 2x6mm | € 0.96 | |
| Anker | ||||
| 069 | 619364-7 | Anker | € 93.15 | |
| Aansluitunit Bcl182D(3 Cont) | ||||
| 070 | 643899-6 | Aansluitunit Bcl182D(3 Cont) | € 4.45 | |
| Drukveer 2 | ||||
| 072 | 234361-8 | Drukveer 2 | € 1.18 | |
| Schakelknop | ||||
| 073 | 418002-6 | Schakelknop | € 1.39 | |
| Schalter | ||||
| 074 | 632E35-9 | Schalter | € 7.24 | |
| L/r verstelhendel | ||||
| 075 | 455766-1 | L/r verstelhendel | € 3.55 | |
| Blattfeder | ||||
| 076 | 232201-4 | Blattfeder | € 2.02 | |
| Tapschroef 3x16 | ||||
| 077 | 266429-2 | Tapschroef 3x16 | € 0.96 | |
| Abdeckhaube | ||||
| 078 | 418204-4 | Abdeckhaube | € 6.40 | |
| Schalter | ||||
| 079 | 638276-5 | Schalter | € 7.24 | |
| Drukveer 4 | ||||
| 080 | 231397-8 | Drukveer 4 | € 0.96 | |
| Schakelaarhandel | ||||
| 081 | 418203-6 | Schakelaarhandel | € 8.21 | |
| Schalter | ||||
| 082 | 638275-7 | Schalter | € 10.51 | |
| Schakel montageplaat compl. | ||||
| 083 | 418202-8 | Schakel montageplaat compl. | € 8.21 | |
| Gehäuse | ||||
| 084 | 183C90-7 | Gehäuse | € 45.04 | |
| Rubber pen 6 | ||||
| 084A | 263005-3 | Rubber pen 6 | € 0.96 | |
| Kruiskopschroef 3x20 | ||||
| 085 | 265095-2 | Kruiskopschroef 3x20 | € 0.96 | |
| Label serienr | ||||
| 086 | 851R24-5 | Label serienr | € 2.71 | |
| Usb circuit | ||||
| 087 | 620494-9 | Usb circuit | € 8.21 | |
| Usb afdekkap | ||||
| 088 | 424827-8 | Usb afdekkap | € 5.08 | |
