Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DFR552'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

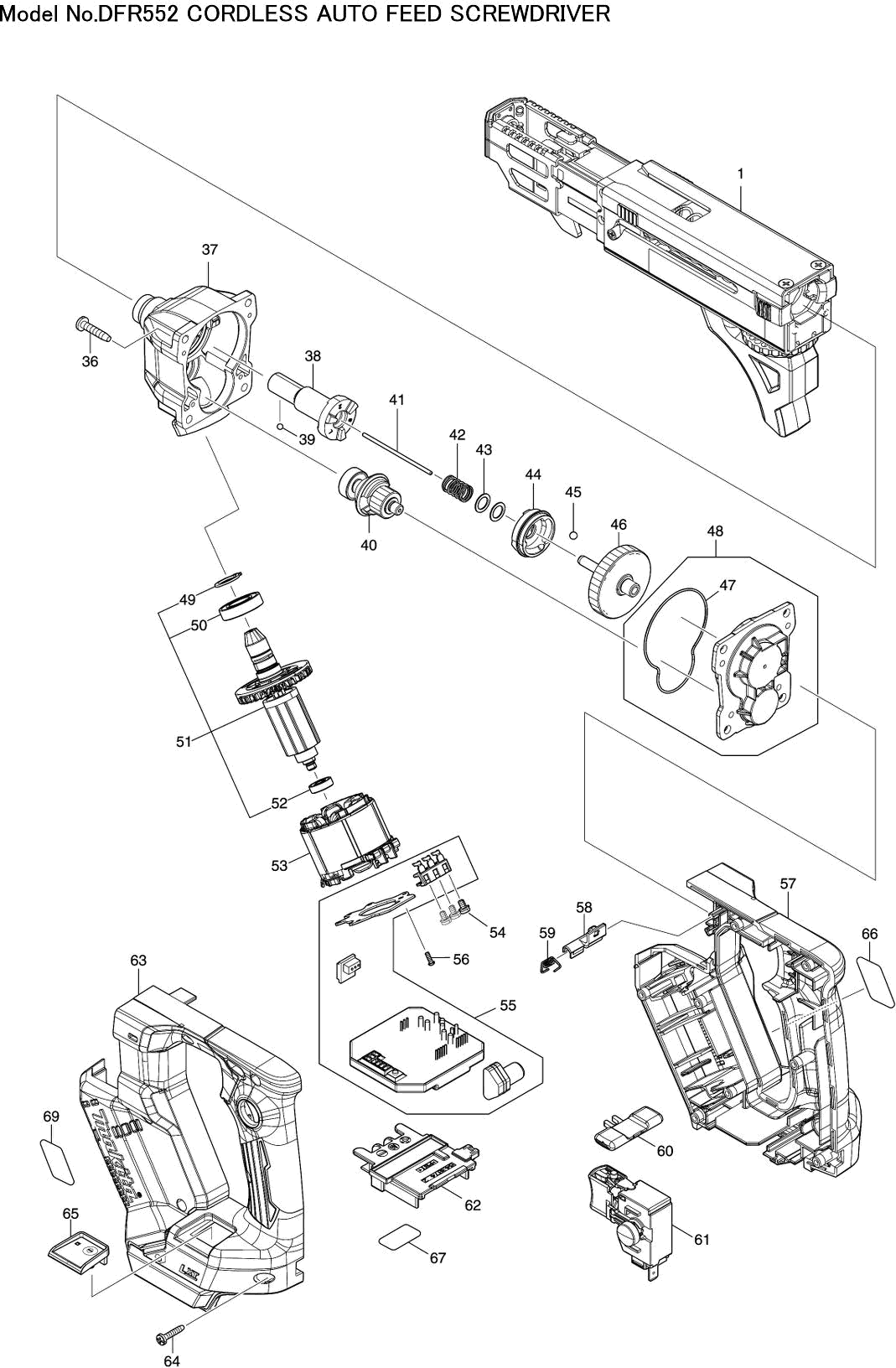

Zeichnungen der Makita DFR552
Teileliste der Makita DFR552
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| NEUSSTUK DFR551/DFR552 | ||||
| 001 | 1915G9-3 | 83.00 | 98.77 | |
| Grundplatte cpl DFR551 | ||||
| 002 | 141A81-2 | 14.15 | 16.84 | |
| NEUSSTUKKAP DFR451 | ||||
| 002C10 | 422695-3 | 2.40 | 2.86 | |
| Hebel | ||||
| 003 | 345837-1 | 1.20 | 1.43 | |
| Druckfeder 2 | ||||
| 004 | 233211-4 | 1.00 | 1.19 | |
| Stift 6 | ||||
| 005 | 256451-7 | 2.40 | 2.86 | |
| VEERBOX | ||||
| 006 | 413527-5 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 257855-6 | |||
| Stopper 6833 | ||||
| 008 | 310062-3 | 6.00 | 7.14 | |
| Torsionsfeder 4 | ||||
| 009 | 231636-6 | 1.20 | 1.43 | |
| Stift 3 | ||||
| 010 | 256158-5 | 1.20 | 1.43 | |
| Getriebe 16 | ||||
| 011 | 226344-2 | 2.40 | 2.86 | |
| Ratschenarm DFR551 | ||||
| 012 | 141A78-1 | 14.30 | 17.02 | |
| DRUKVEER 5 DFR551 | ||||
| 013 | 232771-3 | 1.00 | 1.19 | |
| Zuführungsrad | ||||
| 014 | 416518-5 | 3.60 | 4.28 | |
| Staubabdeckung DFR452 | ||||
| 015 | 162934-6 | 6.00 | 7.14 | |
| ABDECKKAPPE DFR551 | ||||
| 016 | 141A80-4 | 4.80 | 5.71 | |
| Gewindeschneidschraube 3x16 | ||||
| 017 | 266130-9 | 1.00 | 1.19 | |
| PLAAT DFR551 | ||||
| 018 | 347828-8 | 3.60 | 4.28 | |
| Druckfeder 22 DFR551 | ||||
| 019 | 232698-7 | 2.40 | 2.86 | |
| Nasenstück 44 Komplett DFR551 | ||||
| 020 | 141A79-9 | 38.50 | 45.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020C10 | 8040Y6-3 | |||
| Sperrhebel | ||||
| 021 | 450111-5 | 1.20 | 1.43 | |
| Hülse | ||||
| 022 | 257764-9 | 2.40 | 2.86 | |
| Einstellschraube | ||||
| 023 | 265177-0 | 2.40 | 2.86 | |
| Schaltpin DFR452 | ||||
| 024 | 313378-5 | 3.60 | 4.28 | |
| Senkschraube 4x8 | ||||
| 025 | 912107-9 | 1.00 | 1.19 | |
| Spannvorrichtung DFR452 | ||||
| 026 | 141A77-3 | 22.00 | 26.18 | |
| Gummistift 4 | ||||
| 026C10 | 263032-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 216001-0 | |||
| Knopf 42mm | ||||
| 028 | 417056-0 | 2.40 | 2.86 | |
| O-Ring 12 | ||||
| 029 | 213107-5 | 1.00 | 1.19 | |
| Unterlegscheibe 6 6835D | ||||
| 030 | 267201-5 | 1.20 | 1.43 | |
| Senkschraube 4x12 | ||||
| 031 | 912117-6 | 1.00 | 1.19 | |
| Schraubenführungsset DFR452 | ||||
| 032 | 183T81-0 | 4.60 | 5.47 | |
| Met.Schraube M3x6mm WR100D | ||||
| 033 | 265A38-0 | 1.00 | 1.19 | |
| Schraubenführungsset DFR452 | ||||
| 034 | 183T81-0 | 4.60 | 5.47 | |
| Gewindeschneidschraube 3x16 | ||||
| 035 | 266130-9 | 1.00 | 1.19 | |
| Gewindeschraube Pt4x20 | ||||
| 036 | 266045-0 | 1.00 | 1.19 | |
| Getriebegehäuse Komplett DFR452/551 | ||||
| 037 | 141A64-2 | 63.80 | 75.92 | |
| O-Ring 17 | ||||
| 037C10 | 213265-7 | 1.00 | 1.19 | |
| O-Ring 24 | ||||
| 037C20 | 213380-7 | 1.00 | 1.19 | |
| Welle 270s Komplett DFR452/551 | ||||
| 038 | 141A67-6 | 23.10 | 27.49 | |
| Stahlkugel 3 | ||||
| 039 | 216019-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 141U47-2 | |||
| Gelenkwelle (a) | ||||
| 041 | 268325-0 | 1.00 | 1.19 | |
| Druckfeder 8 | ||||
| 042 | 234121-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042-1 | 232978-1 | |||
| Unterlegscheibe 8 | ||||
| 043 | 267202-3 | 1.00 | 1.19 | |
| KOPPELINGKAM DFR551 | ||||
| 044 | 223192-0 | 7.20 | 8.57 | |
| Stahlkugel 4 | ||||
| 045 | 216008-6 | 1.00 | 1.19 | |
| Zahnrad 50 DFR552 P | ||||
| 046 | 141U46-4 | 24.20 | 28.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046-1 | 1411T0-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 422692-9 | |||
| Getriebegehäuse assy DFR452/551 | ||||
| 048 | 136412-2 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048C10 | 422694-5 | |||
| Sicherungsring S-12 | ||||
| 049 | 961052-5 | 1.00 | 1.19 | |
| KOGELLAGER 6901DDW TM001G | ||||
| 050 | 210248-8 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 519849-2 | |||
| Kugellager 609ddw | ||||
| 052 | 210039-7 | 3.60 | 4.28 | |
| Feld | ||||
| 053 | 629A57-4 | 13.20 | 15.71 | |
| Kreuzschlitzschraube M3X6 | ||||
| 054 | 652069-6 | 1.00 | 1.19 | |
| Controller DFR452/551 | ||||
| 055 | 620E75-9 | 82.50 | 98.18 | |
| Parker Ck 2x6mm | ||||
| 056 | 266490-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 183W94-9 | |||
| Gummistift 6 | ||||
| 057C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 057C20 | 252126-6 | 1.00 | 1.19 | |
| Schalthebel Komplett DFR452/551 | ||||
| 058 | 141A65-0 | 6.00 | 7.14 | |
| Torsionsfeder 3 DFR452/551 | ||||
| 059 | 232703-0 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 060 | 455053-8 | 1.00 | 1.19 | |
| Schalter C3JW-4B-1L DUT130 | ||||
| 061 | 651088-9 | 26.40 | 31.42 | |
| Anschlusseinheit | ||||
| 062 | 643874-2 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 063 | 183W94-9 | |||
| Gummistift 6 | ||||
| 063C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 063C20 | 252126-6 | 1.00 | 1.19 | |
| Gewindeschneidschraube 3x16 | ||||
| 064 | 266130-9 | 1.00 | 1.19 | |
| Schalterplatte kpl. DFR452/551 | ||||
| 065 | 141L34-7 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 065C10 | 8031T5-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 8144S7-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067 | 8144S9-1 | |||
| Dünne Unterlegscheibe 8 * | ||||
| 068 | 253309-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 069 | 808693-5 | |||
