Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DFS250'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

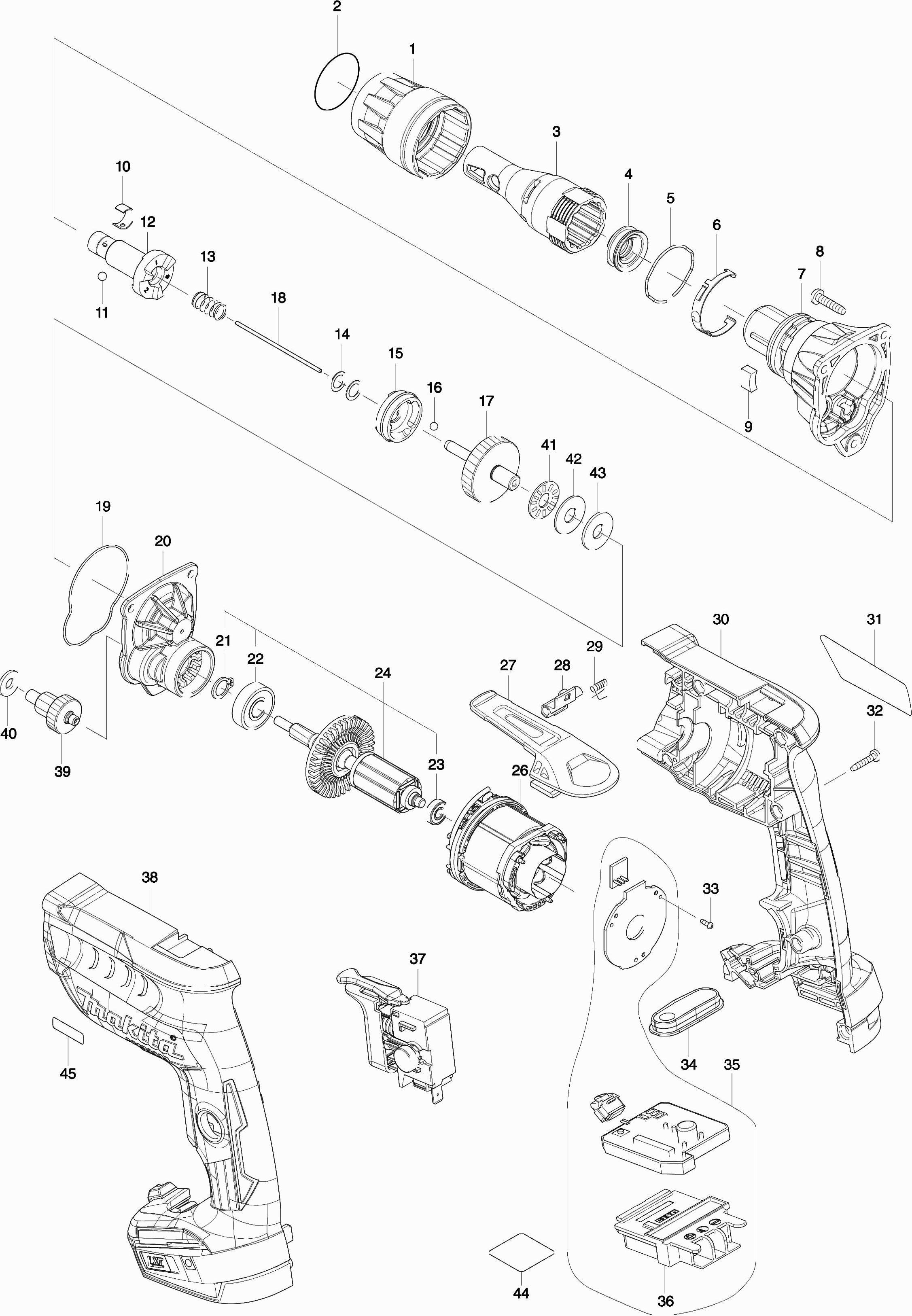

Zeichnungen der Makita DFS250
Teileliste der Makita DFS250
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Sperring | ||||
| 001 | 455591-0 | 3.60 | 4.28 | |
| Ring 30, Dichtungs- | ||||
| 002 | 424235-3 | 1.00 | 1.19 | |
| Nasenstück S | ||||
| 003 | 158875-2 | 7.20 | 8.57 | |
| Staubring | ||||
| 004 | 424665-8 | 1.00 | 1.19 | |
| Sicherungsring 30mm | ||||
| 005 | 234348-0 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 006 | 232245-4 | 6.00 | 7.14 | |
| Getriebegehaeuse | ||||
| 007 | 144156-0 | 30.80 | 36.65 | |
| Dichtring 12 | ||||
| 007A | 213796-6 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 008 | 265A48-7 | 1.00 | 1.19 | |
| Gummiring (1) | ||||
| 009 | 423413-2 | 1.20 | 1.43 | |
| Blattfeder | ||||
| 010 | 232050-9 | 1.00 | 1.19 | |
| Stahlkugel 3.5 | ||||
| 011 | 216040-0 | 1.00 | 1.19 | |
| Gelenkwelle (a) | ||||
| 012 | 144159-4 | 26.40 | 31.42 | |
| Druckfeder 8 | ||||
| 013 | 234121-8 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 014 | 267202-3 | 1.00 | 1.19 | |
| Kupplungsplatte 125s | ||||
| 015 | 223181-5 | 11.00 | 13.09 | |
| Stahlkugel 4 | ||||
| 016 | 216008-6 | 1.00 | 1.19 | |
| Komplettes Zahnrad Dfs250 A | ||||
| 017 | 144703-7 | 19.80 | 23.56 | |
| Gelenkwelle (a) | ||||
| 018 | 256342-2 | 1.00 | 1.19 | |
| Dichtring | ||||
| 019 | 424928-2 | 1.00 | 1.19 | |
| Innendeckel | ||||
| 020 | 144161-7 | 16.50 | 19.64 | |
| Kugellager 685Zz | ||||
| 020A | 210003-8 | 6.00 | 7.14 | |
| Sicherungsring S-9 | ||||
| 021 | 961005-4 | 1.00 | 1.19 | |
| Kugellager 609llu | ||||
| 022 | 210060-6 | 4.80 | 5.71 | |
| Kugellager 609ddw | ||||
| 023 | 210039-7 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 519424-4 | |||
| Anker 18v | ||||
| 026 | 629135-4 | 38.50 | 45.82 | |
| Tragehaken | ||||
| 027 | 162272-6 | 1.00 | 1.19 | |
| Wechselknopf Dfs452 A | ||||
| 028 | 140M84-5 | 4.80 | 5.71 | |
| Druckfeder 3mm | ||||
| 029 | 233619-2 | 1.00 | 1.19 | |
| Motorgehäuse-Set | ||||
| 030 | 183F17-5 | 26.40 | 31.42 | |
| Gummistift 6 | ||||
| 030A | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 030B | 252126-6 | 1.00 | 1.19 | |
| Namensschild Dfs250 | ||||
| 031 | 852V20-0 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 032 | 266130-9 | 1.00 | 1.19 | |
| Parker Ck 2x6mm | ||||
| 033 | 266490-9 | 1.00 | 1.19 | |
| Schaltblech | ||||
| 034 | 144162-5 | 3.60 | 4.28 | |
| Controller | ||||
| 035 | 620616-1 | 125.40 | 149.23 | |
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 036 | 643523-1 | 6.00 | 7.14 | |
| Anschlusseinheit DTD153 3cont | ||||
| 036 | 643860-3 | 4.80 | 5.71 | |
| Schalter | ||||
| 037 | 650733-3 | 45.10 | 53.67 | |
| Motorgehäuse-Set | ||||
| 038 | 183F17-5 | 26.40 | 31.42 | |
| Sicherungsmutter M4x7mm | ||||
| 038 | 252126-6 | 1.00 | 1.19 | |
| Gummistift 6 | ||||
| 038A | 263005-3 | 1.00 | 1.19 | |
| Getriebe | ||||
| 039 | 221478-6 | 7.20 | 8.57 | |
| 6mm Unterlegscheibe | ||||
| 040 | 267100-1 | 1.20 | 1.43 | |
| Axial-Nadellager 821 | ||||
| 041 | 216415-3 | 3.60 | 4.28 | |
| Ring 821 | ||||
| 042 | 216212-7 | 2.40 | 2.86 | |
| Urethanring 8 | ||||
| 043 | 261111-8 | 1.00 | 1.19 | |
| Seriennummer Aufkleber "serienr" Dfs250 | ||||
| 044 | 852V21-8 | 2.40 | 2.86 | |
| Label 2500rpm Indikation | ||||
| 045 | 810W86-2 | 2.40 | 2.86 | |
