Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DFS452'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

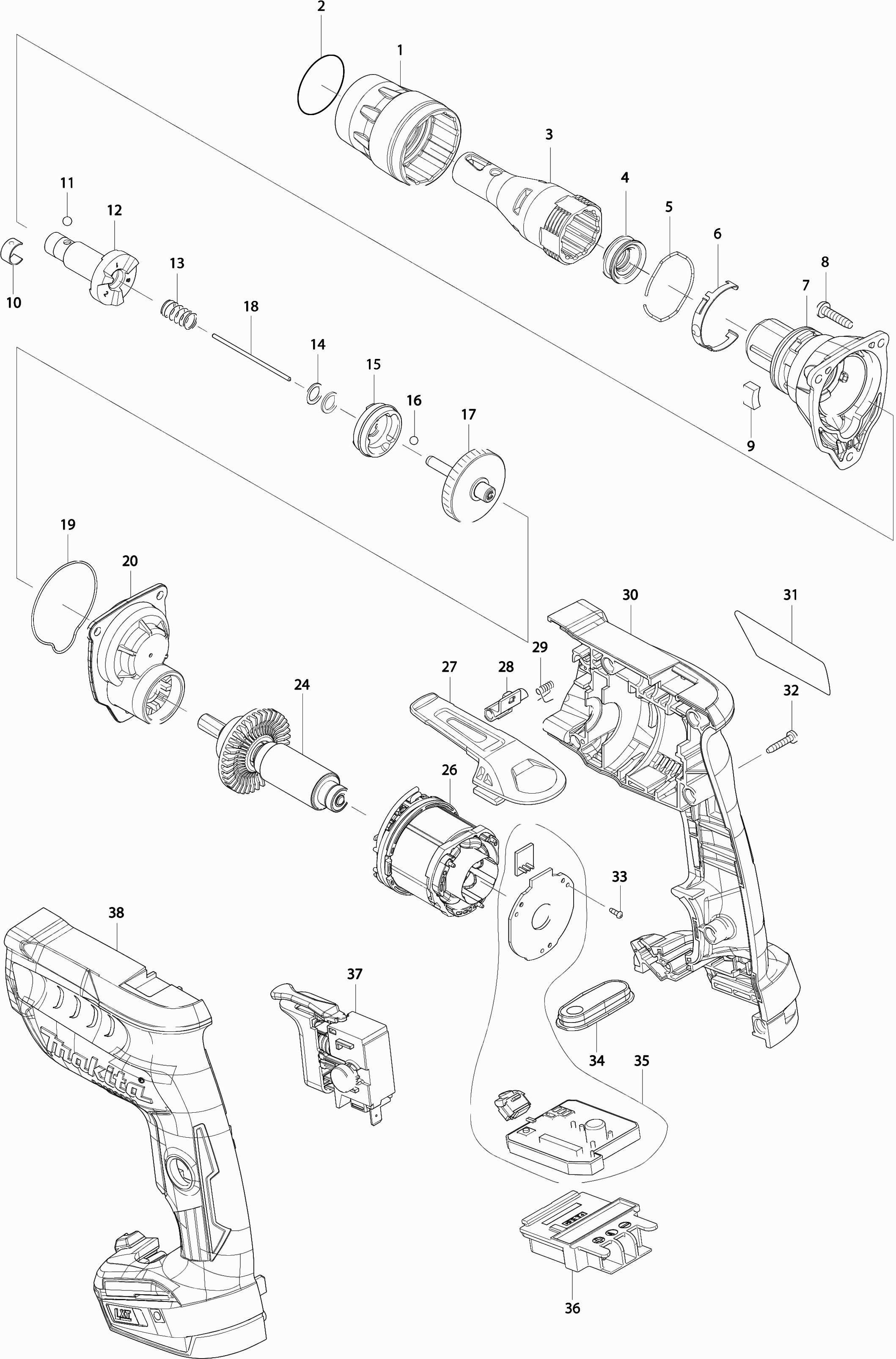

Zeichnungen der Makita DFS452
Teileliste der Makita DFS452
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Sperring | ||||
| 001 | 455591-0 | 3.12 | 3.71 | |
| Ring 30, Dichtungs- | ||||
| 002 | 424235-3 | 0.83 | 0.99 | |
| Nasenstück S | ||||
| 003 | 158875-2 | 6.38 | 7.59 | |
| Staubring | ||||
| 004 | 424665-8 | 0.83 | 0.99 | |
| Sicherungsring 30mm | ||||
| 005 | 234348-0 | 0.83 | 0.99 | |
| Blattfeder | ||||
| 006 | 232245-4 | 5.71 | 6.79 | |
| Getriebegehaeuse | ||||
| 007 | 142902-5 | 29.35 | 34.93 | |
| Dichtring 12 | ||||
| 007A | 213796-6 | 2.71 | 3.22 | |
| Gewindebohrer 4x18 | ||||
| 008 | 265A48-7 | 0.83 | 0.99 | |
| Gummiring (1) | ||||
| 009 | 423413-2 | 0.98 | 1.17 | |
| Blattfeder | ||||
| 010 | 232050-9 | 0.83 | 0.99 | |
| Stahlkugel 3.5 | ||||
| 011 | 216040-0 | 0.83 | 0.99 | |
| Achse 125s | ||||
| 012 | 142903-3 | 30.70 | 36.53 | |
| Druckfeder 8 | ||||
| 013 | 234121-8 | 0.83 | 0.99 | |
| Unterlegscheibe 8 | ||||
| 014 | 267202-3 | 0.83 | 0.99 | |
| Kupplungsplatte 125s | ||||
| 015 | 223181-5 | 11.82 | 14.07 | |
| Stahlkugel 4 | ||||
| 016 | 216008-6 | 0.83 | 0.99 | |
| Komplettes Zahnrad Dfs452 | ||||
| 017 | 142904-1 | 22.09 | 26.29 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017A | 424663-2 | |||
| Gelenkwelle (a) | ||||
| 018 | 268325-0 | 0.83 | 0.99 | |
| Dichtungsscheibe für Wh14 | ||||
| 019 | 424664-0 | 0.83 | 0.99 | |
| Innendeckel | ||||
| 020 | 142909-1 | 6.41 | 7.63 | |
| Anker | ||||
| 024 | 519355-7 | 88.22 | 104.98 | |
| Anker 18v | ||||
| 026 | 629135-4 | 19.55 | 23.26 | |
| Tragehaken | ||||
| 027 | 162272-6 | 1.00 | 1.19 | |
| Wechselknopf Dfs452 A | ||||
| 028 | 140M84-5 | 4.03 | 4.80 | |
| Druckfeder 3mm | ||||
| 029 | 233619-2 | 0.83 | 0.99 | |
| Gummistift 6 | ||||
| 030A | 263005-3 | 0.83 | 0.99 | |
| Namensschild Dfs452 | ||||
| 031 | 850H34-9 | 2.71 | 3.22 | |
| Gewindeschneidschraube 3x16 | ||||
| 032 | 266130-9 | 0.83 | 0.99 | |
| Parker Ck 2x6mm | ||||
| 033 | 266490-9 | 0.83 | 0.99 | |
| Schaltblech | ||||
| 034 | 142905-9 | 4.14 | 4.93 | |
| Steuerungseinheit Dfs452 A | ||||
| 035 | 620J39-3 | 112.06 | 133.35 | |
| Steuerungseinheit Dfs452 A | ||||
| 035-1 | 620J39-3 | 112.06 | 133.35 | |
| Steuerungseinheit Dfs452 A | ||||
| 035-2 | 620J39-3 | 112.06 | 133.35 | |
| Controller Dfs452 | ||||
| 035-2C10 | 620J38-5 | 85.61 | 101.88 | |
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 036 | 643523-1 | 5.06 | 6.02 | |
| Schalter | ||||
| 037 | 650733-3 | 44.19 | 52.59 | |
| Motorgehäuse-Set | ||||
| 038 | 187993-9 | 30.70 | 36.53 | |
| Gummistift 6 | ||||
| 038A | 263005-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | 850H36-5 | |||
