Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DFT024F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

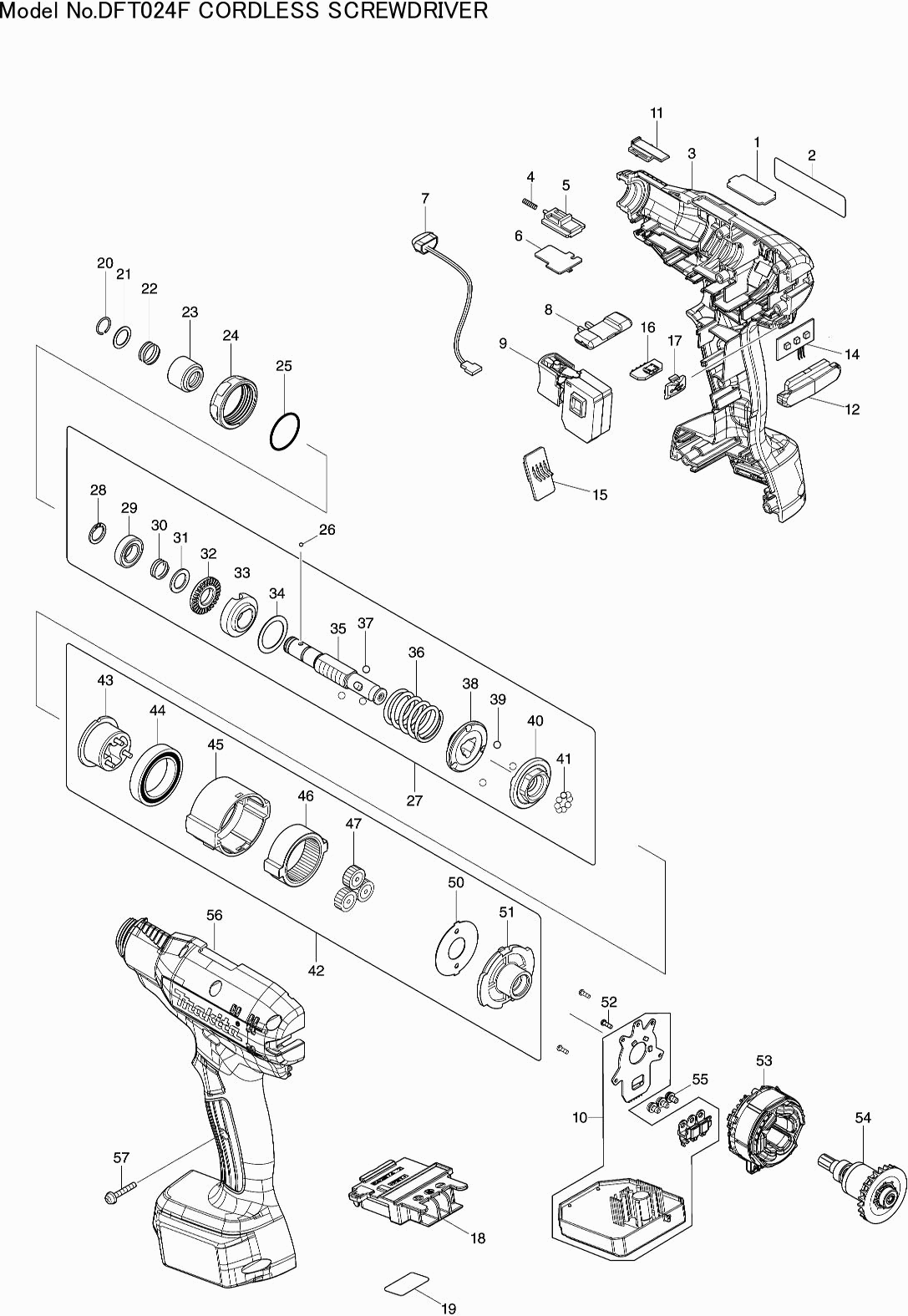

Zeichnungen der Makita DFT024F
Teileliste der Makita DFT024F
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Platte L Bft022f | ||||
| 001 | 345647-6 | 7.20 | 8.57 | |
| Namensschild DFT024F | ||||
| 002 | 857U21-7 | 1.00 | 1.19 | |
| Motorgehäuse DFT024 | ||||
| 003 | 183R48-6 | 22.00 | 26.18 | |
| Gummistift 6 | ||||
| 003C10 | 263005-3 | 1.00 | 1.19 | |
| Sechskantmutter M3 | ||||
| 003C20 | 931002-4 | 1.00 | 1.19 | |
| Druckfeder 2 | ||||
| 004 | 233025-1 | 1.00 | 1.19 | |
| Schalthandel DFT024/25 | ||||
| 005 | 140U90-8 | 17.38 | 20.68 | |
| Sensorschaltung DFT024/25 | ||||
| 006 | 620D61-4 | 8.40 | 10.00 | |
| LED-Schaltung | ||||
| 007 | 620521-2 | 6.00 | 7.14 | |
| Schalterknopf | ||||
| 008 | 457469-3 | 2.40 | 2.86 | |
| Schalter C3Jw-1B-S Dft085F | ||||
| 009 | 651082-1 | 22.00 | 26.18 | |
| Controller DFT024 | ||||
| 010 | 620D59-1 | 147.40 | 175.41 | |
| Wechselplatte DFT024/25 | ||||
| 011 | 412712-7 | 2.40 | 2.86 | |
| Linse | ||||
| 012 | 457484-7 | 2.40 | 2.86 | |
| LED-Schaltung Dtd085F | ||||
| 014 | 620622-6 | 9.60 | 11.42 | |
| Summer Schaltung Dft085F | ||||
| 015 | 620621-8 | 9.60 | 11.42 | |
| USB-Schaltung DTDA-Reihe | ||||
| 016 | 620A99-1 | 11.00 | 13.09 | |
| USB-Abdeckkappe | ||||
| 017 | 144709-5 | 3.60 | 4.28 | |
| Anschlusseinheit | ||||
| 018 | 643874-2 | 3.60 | 4.28 | |
| Seriennummer-Etikett DFT024F | ||||
| 019 | 857U26-7 | 2.40 | 2.86 | |
| Sicherungsring 9 | ||||
| 020 | 233930-2 | 2.40 | 2.86 | |
| 10x0,5mm Unterlegscheibe | ||||
| 021 | 267070-4 | 1.00 | 1.19 | |
| Druckfeder 10a | ||||
| 022 | 232374-3 | 1.20 | 1.43 | |
| Bithalter | ||||
| 023 | 161607-8 | 9.60 | 11.42 | |
| Schwarz M28 Sicherungsmutter | ||||
| 024 | 457530-6 | 4.80 | 5.71 | |
| O-Ring 22 | ||||
| 025 | 213836-0 | 1.00 | 1.19 | |
| Stahlkugel 2.4 DFT025 | ||||
| 026 | 216015-9 | 1.00 | 1.19 | |
| Kupplung | ||||
| 027 | 123937-5 | 105.60 | 125.66 | |
| Sicherungsring S-10 | ||||
| 028 | 961026-6 | 1.00 | 1.19 | |
| Kugellager 6800llb | ||||
| 029 | 210076-1 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 030 | 232375-1 | |||
| Ring 10 | ||||
| 031 | 267047-9 | 1.00 | 1.19 | |
| Sicherungsmutter M12 | ||||
| 032 | 326953-8 | 9.60 | 11.42 | |
| Einstellring Dft023f | ||||
| 033 | 144421-7 | 1.20 | 1.43 | |
| Unterlegscheibe 18 | ||||
| 034 | 253391-0 | 4.80 | 5.71 | |
| Spindel (m) | ||||
| 035 | 326944-9 | 30.80 | 36.65 | |
| Druckfeder 18a | ||||
| 036 | 232372-7 | 3.60 | 4.28 | |
| Stahlkugel 4 | ||||
| 037 | 216024-8 | 1.00 | 1.19 | |
| Schlagkammer "a" | ||||
| 038 | 223185-7 | 17.60 | 20.94 | |
| Stahlkugel 4 | ||||
| 039 | 216024-8 | 1.00 | 1.19 | |
| Schlagkammer "b" | ||||
| 040 | 223186-5 | 19.80 | 23.56 | |
| Stahlkugel 3.5 | ||||
| 041 | 216040-0 | 1.00 | 1.19 | |
| Zahnradset N DFT024F | ||||
| 042 | 127681-6 | 39.60 | 47.12 | |
| Kompletter Getriebeträger | ||||
| 043 | 144423-3 | 11.00 | 13.09 | |
| Kugellager 6805llb | ||||
| 044 | 211375-4 | 13.20 | 15.71 | |
| Getriebegehäuse DFT024F/25F | ||||
| 045 | 412713-5 | 4.80 | 5.71 | |
| Getriebe 47 | ||||
| 046 | 221546-5 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047 | 227051-0 | |||
| Sicherungsring | ||||
| 050 | 267774-8 | 1.20 | 1.43 | |
| Motorhalterung | ||||
| 051 | 418003-4 | 3.60 | 4.28 | |
| Parker Ck 2x6mm | ||||
| 052 | 266490-9 | 1.00 | 1.19 | |
| Feld | ||||
| 053 | 629A21-5 | 34.10 | 40.58 | |
| Drehkern | ||||
| 054 | 619439-2 | 48.40 | 57.60 | |
| Kreuzschlitzschraube M3X6 | ||||
| 055 | 652069-6 | 1.00 | 1.19 | |
| Motorgehäuse DFT024 | ||||
| 056 | 183R48-6 | 22.00 | 26.18 | |
| Gummistift 6 | ||||
| 056C10 | 263005-3 | 1.00 | 1.19 | |
| Sechskantmutter M3 | ||||
| 056C20 | 931002-4 | 1.00 | 1.19 | |
| Schraube M30x20 | ||||
| 057 | 251581-9 | 1.00 | 1.19 | |
