Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DFT124F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

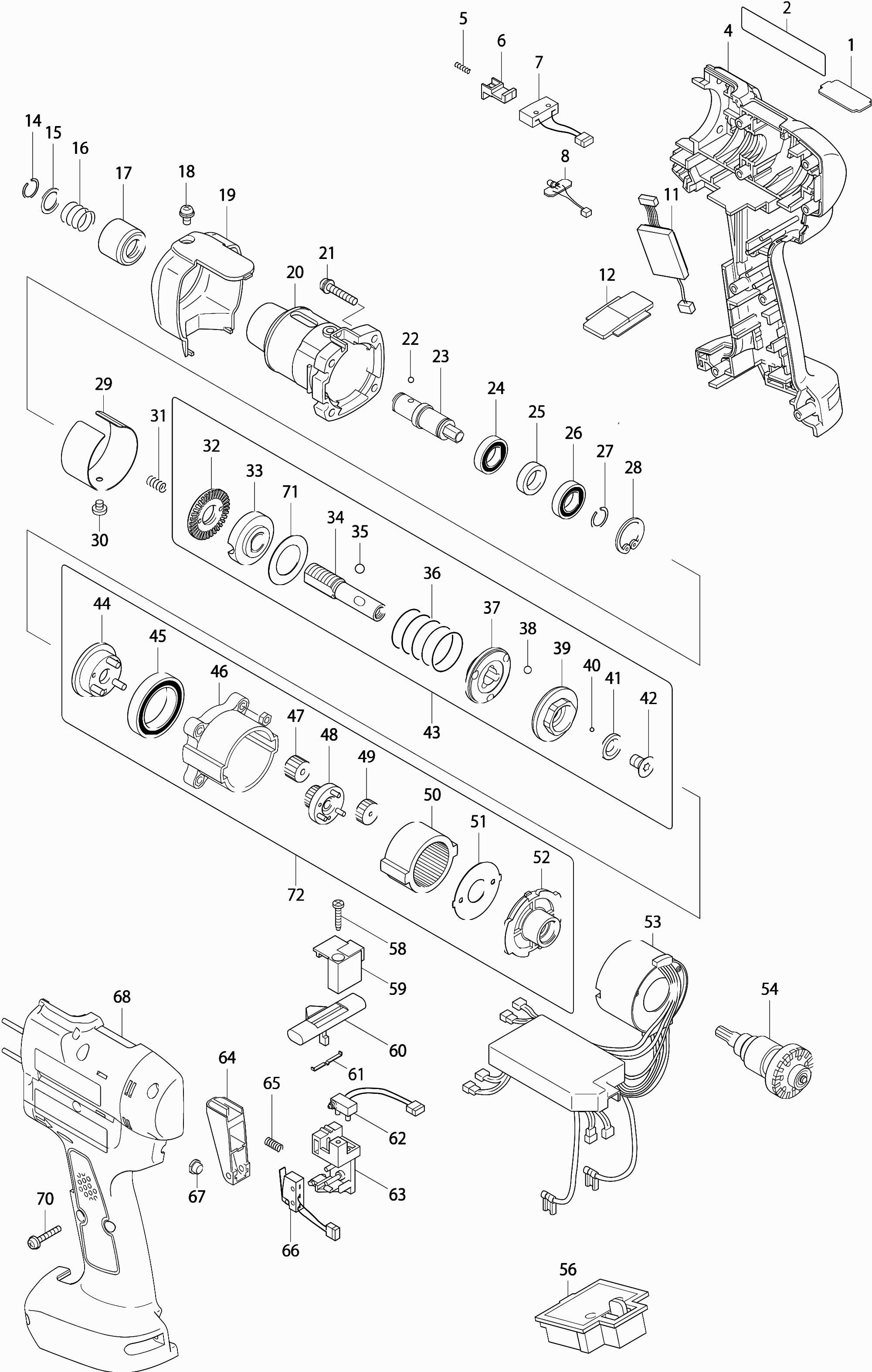

Zeichnungen der Makita DFT124F
Teileliste der Makita DFT124F
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Platte I 5-12nm (hartes Drehmoment) | ||||
001 | 345345-2 | 3.97 | 4.72 | |
Namensschild "dft124f" | ||||
002 | 850N07-8 | 2.71 | 3.22 | |
Gehäuse | ||||
004 | 187858-5 | 110.73 | 131.77 | |
Druckfeder 2 | ||||
005 | 233025-1 | 0.83 | 0.99 | |
Schalterknopf | ||||
006 | 418002-6 | 1.39 | 1.65 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
007 | 638274-9 | |||
LED-Schaltung | ||||
008 | 631513-6 | 12.80 | 15.23 | |
Stromkreis BFT041F * | ||||
011 | 620A40-4 | 18.20 | 21.66 | |
Abdeckhaube | ||||
012 | 452189-4 | 7.57 | 9.01 | |
Federring 10 | ||||
014 | 231965-7 | 0.83 | 0.99 | |
Flache Unterlegscheibe | ||||
015 | 267143-3 | 0.83 | 0.99 | |
Druckfeder 13 | ||||
016 | 233005-7 | 0.83 | 0.99 | |
Hülse | ||||
017 | 162218-2 | 6.70 | 7.97 | |
Schraube M4x8 | ||||
018 | 265171-2 | 0.83 | 0.99 | |
Kupplung | ||||
019 | 418289-0 | 7.22 | 8.59 | |
Kupplung | ||||
020 | 317694-7 | 27.90 | 33.20 | |
Schraube 4x22 | ||||
021 | 265145-3 | 0.83 | 0.99 | |
Stahlkugel 3 | ||||
022 | 216019-1 | 0.83 | 0.99 | |
Gelenkwelle (a) | ||||
023 | 324377-2 | 40.56 | 48.27 | |
Kugellager 6801llb | ||||
024 | 210112-3 | 5.06 | 6.02 | |
Unterlegscheibe 12 | ||||
025 | 257011-8 | 1.18 | 1.40 | |
Kugellager 6801llb | ||||
026 | 210112-3 | 5.06 | 6.02 | |
Sicherungsring 11 | ||||
027 | 231951-8 | 0.83 | 0.99 | |
Sprengring R-21 | ||||
028 | 962111-8 | 0.83 | 0.99 | |
Unterlegscheibe 38i | ||||
029 | 345351-7 | 7.57 | 9.01 | |
Schraube Ph M4X4 Bfh/Bht-Serie | ||||
030 | 265127-5 | 0.83 | 0.99 | |
Druckfeder 5 | ||||
031 | 233019-6 | 0.83 | 0.99 | |
Sicherungsring M12 | ||||
032 | 324834-0 | 10.50 | 12.50 | |
Kupplungs-Zifferblatt | ||||
033 | 158408-3 | 5.06 | 6.02 | |
Gelenkwelle (a) | ||||
034 | 324296-2 | 33.36 | 39.70 | |
Stahlkugel 5.0 | ||||
035 | 216018-3 | 0.83 | 0.99 | |
Druckfeder 19c | ||||
036 | 233358-4 | 5.06 | 6.02 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
037 | 223146-7 | |||
Stahlkugel 4 | ||||
038 | 216024-8 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
039 | 223139-4 | |||
Stahlkugel 3 | ||||
040 | 216019-1 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
041 | 267247-1 | |||
Schraube M5X10 | ||||
042 | 266305-0 | 0.83 | 0.99 | |
Kupplung 'g' | ||||
043 | 125394-3 | 97.39 | 115.89 | |
Getriebeträger B | ||||
044 | 153444-4 | 9.67 | 11.51 | |
Kugellager 6805llb | ||||
045 | 211375-4 | 12.65 | 15.05 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
046 | 418004-2 | |||
Zahnrad 18 | ||||
047 | 227052-8 | 0.98 | 1.17 | |
Zahnrad 9 | ||||
048 | 153447-8 | 6.41 | 7.63 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
049 | 227049-7 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
050 | 227048-9 | |||
Sicherungsring | ||||
051 | 267774-8 | 1.18 | 1.40 | |
Motorhalterung | ||||
052 | 418003-4 | 2.71 | 3.22 | |
Motorsteuereinheit | ||||
053 | 631987-1 | 446.91 | 531.82 | |
Anker | ||||
054 | 619208-1 | 233.46 | 277.82 | |
Anschlusseinheit (2 Kontakte) | ||||
056 | 643828-9 | 4.45 | 5.30 | |
Gewindeschneidschraube 3x16 | ||||
058 | 266130-9 | 0.83 | 0.99 | |
Abdeckhaube | ||||
059 | 418204-4 | 6.70 | 7.97 | |
L/r verstellhebel | ||||
060 | 418201-0 | 3.96 | 4.71 | |
Blattfeder | ||||
061 | 232201-4 | 2.10 | 2.50 | |
Schalter | ||||
062 | 638276-5 | 7.57 | 9.01 | |
Schalter Montageplatte kompl. | ||||
063 | 418202-8 | 8.59 | 10.22 | |
Schaltergriff | ||||
064 | 418203-6 | 8.59 | 10.22 | |
Druckfeder 4 | ||||
065 | 231397-8 | 0.83 | 0.99 | |
Schalter | ||||
066 | 638275-7 | 10.99 | 13.08 | |
Linse | ||||
067 | 419829-7 | 7.22 | 8.59 | |
Gehäuse | ||||
068 | 187858-5 | 110.73 | 131.77 | |
Kreuzschlitzschraube 3x20 | ||||
070 | 265095-2 | 0.83 | 0.99 | |
Flache Unterlegscheibe 18 | ||||
071 | 267276-4 | 0.83 | 0.99 | |
Zahnradset 'b' | ||||
072 | 125190-9 | 44.96 | 53.50 |
