Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DGA505'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

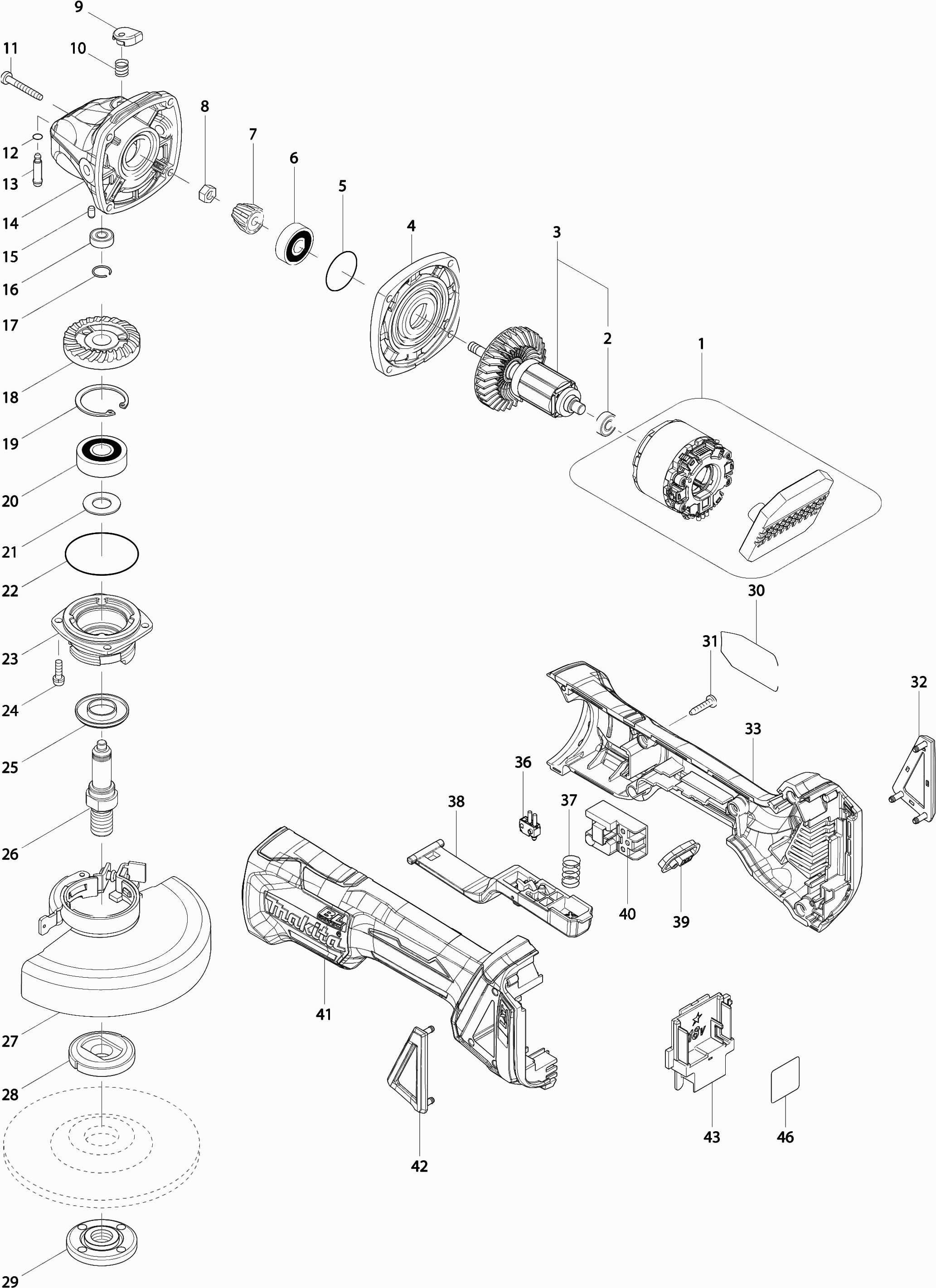

Zeichnungen der Makita DGA505
Teileliste der Makita DGA505
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 001 | 629174-4 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 001-1 | 629B61-9 | |||
| Leitungsfilter | ||||
| 001A | 688131-1 | 1.00 | 1.19 | |
| Kugellager 607Llb A | ||||
| 002 | 210169-4 | 2.40 | 2.86 | |
| Anker 18V Dga504/5/6 A | ||||
| 003 | 510329-1 | 30.80 | 36.65 | |
| Innendeckel | ||||
| 004 | 319214-3 | 6.00 | 7.14 | |
| O-Ring 26 | ||||
| 005 | 213407-3 | 1.20 | 1.43 | |
| Kugellager 629llb | ||||
| 006 | 210042-8 | 2.40 | 2.86 | |
| Zahnrad 10 9554NB/DGA505 A | ||||
| 007 | 226861-2 | 2.40 | 2.86 | |
| Mutter M6 | ||||
| 008 | 252186-8 | 1.00 | 1.19 | |
| Sperrstiftkappe | ||||
| 009 | 417771-6 | 1.00 | 1.19 | |
| Druckfeder 8 | ||||
| 010 | 233376-2 | 1.00 | 1.19 | |
| Blechschraube 4x30mm DGA520 | ||||
| 011 | 265B70-0 | 1.00 | 1.19 | |
| Blechschraube 4x30mm DGA520 | ||||
| 011-1 | 265B70-0 | 1.00 | 1.19 | |
| O-Ring 4 | ||||
| 012 | 213032-0 | 1.00 | 1.19 | |
| Kragenstift 4mm | ||||
| 013 | 256546-6 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 015 | 263002-9 | 1.00 | 1.19 | |
| Kugellager 696ZZ A | ||||
| 016 | 210026-6 | 2.40 | 2.86 | |
| Unterlegscheibe 11 Ga4530 | ||||
| 017 | 233950-6 | 1.00 | 1.19 | |
| Zahnrad 37 DGA505 A | ||||
| 018 | 226862-0 | 6.00 | 7.14 | |
| Sicherungsring r-32 | ||||
| 019 | 962151-6 | 1.00 | 1.19 | |
| Kugellager 6201dw1 | ||||
| 020 | 211129-9 | 8.40 | 10.00 | |
| Unterlegscheibe 12 | ||||
| 021 | 267113-2 | 1.20 | 1.43 | |
| O-Ring 45 | ||||
| 022 | 213622-9 | 1.00 | 1.19 | |
| Lagerhaus >2009 | ||||
| 023 | 318331-6 | 3.60 | 4.28 | |
| Schraube 4x14 | ||||
| 024 | 911121-2 | 1.00 | 1.19 | |
| Zwischenring | ||||
| 025 | 345464-4 | 1.00 | 1.19 | |
| Welle Ga4530 | ||||
| 026 | 324954-0 | 3.60 | 4.28 | |
| BESCHERMKAP 125MM AFBRAMEN EN SCHUREN | ||||
| 027 | 141P36-7 | 7.00 | 8.33 | |
| O-Ring 4 | ||||
| 027A | 213009-5 | 1.00 | 1.19 | |
| Schraube 5x16 | ||||
| 027B | 265180-1 | 1.00 | 1.19 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 028 | 224415-9 | 3.00 | 3.57 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 029 | 224554-5 | 3.00 | 3.57 | |
| Namensschild "dga505" | ||||
| 030 | 850L12-3 | 3.60 | 4.28 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 031 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 031-1 | 265B67-9 | 1.00 | 1.19 | |
| Staubkappe "r" | ||||
| 032 | 455450-8 | 3.60 | 4.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 033 | 183A52-3 | |||
| Gummistift 6 | ||||
| 033A | 263005-3 | 1.00 | 1.19 | |
| Schalter | ||||
| 036 | 632E12-1 | 10.80 | 12.85 | |
| Druckfeder 11 | ||||
| 037 | 234357-9 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 038 | 142976-6 | 6.00 | 7.14 | |
| Anzeigeplatte | ||||
| 039 | 142901-7 | 2.40 | 2.86 | |
| Schalter | ||||
| 040 | 650734-1 | 14.30 | 17.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 041 | 183A52-3 | |||
| Gummistift 6 | ||||
| 041A | 263005-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 455449-3 | |||
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 043 | 643523-1 | 6.00 | 7.14 | |
| Anschlusseinheit DTD153 3cont | ||||
| 043 | 643860-3 | 4.80 | 5.71 | |
| Etikett "serienr" | ||||
| 046 | 850L20-4 | 2.40 | 2.86 | |
