Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DGA511'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

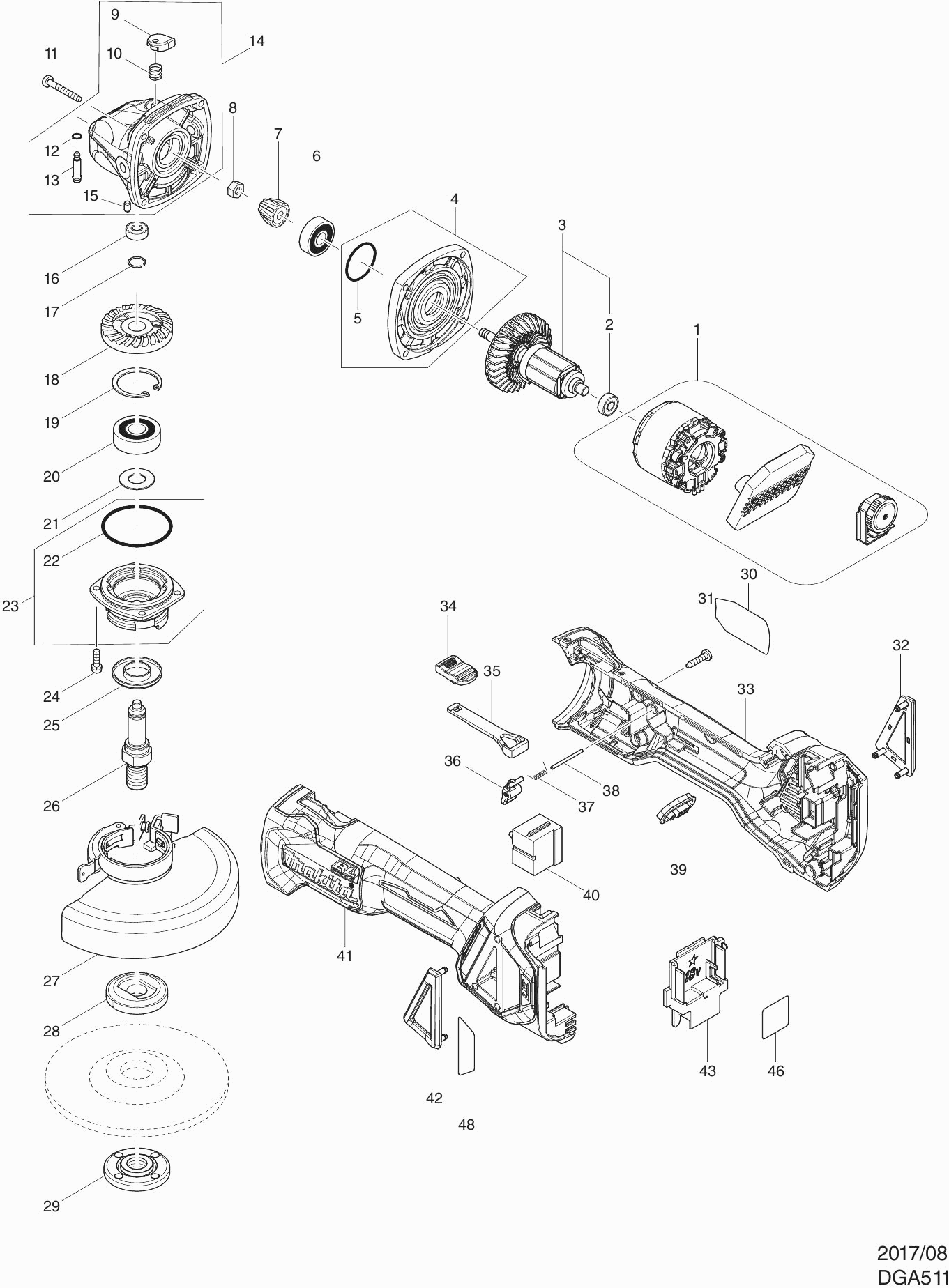

Zeichnungen der Makita DGA511
Teileliste der Makita DGA511
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 001 | 629296-0 | |||
| Kugellager 607Llb A | ||||
| 002 | 210169-4 | 1.43 | 1.70 | |
| Anker 18V Dga504/5/6 A | ||||
| 003 | 510329-1 | 31.62 | 37.63 | |
| Getriebegehäuseabdeckung Dga | ||||
| 004 | 135930-7 | 5.22 | 6.21 | |
| O-Ring 26 | ||||
| 005 | 213407-3 | 1.21 | 1.44 | |
| Kugellager 629llb | ||||
| 006 | 210042-8 | 2.44 | 2.90 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 227541-3 | |||
| Mutter M6 | ||||
| 008 | 252186-8 | 0.83 | 0.99 | |
| Sperrstiftkappe | ||||
| 009 | 417771-6 | 0.83 | 0.99 | |
| Druckfeder 8 | ||||
| 010 | 233072-2 | 0.83 | 0.99 | |
| Blechschraube 4x30mm | ||||
| 011 | 266361-0 | 0.83 | 0.99 | |
| Blechschraube 4x30mm DGA520 | ||||
| 011-1 | 265B70-0 | 0.83 | 0.99 | |
| O-Ring 4 | ||||
| 012 | 213032-0 | 0.83 | 0.99 | |
| Kragenstift 4mm | ||||
| 013 | 256546-6 | 0.83 | 0.99 | |
| Getriebeeinheit DGA | ||||
| 014 | 135929-2 | 11.19 | 13.32 | |
| Gummistift 4 | ||||
| 015 | 263002-9 | 0.83 | 0.99 | |
| Kugellager 696ZZ A | ||||
| 016 | 210026-6 | 3.65 | 4.34 | |
| Unterlegscheibe 11 Ga4530 | ||||
| 017 | 233950-6 | 0.83 | 0.99 | |
| Zahnrad 37 DGA505 A | ||||
| 018 | 226862-0 | 5.22 | 6.21 | |
| Sicherungsring r-32 | ||||
| 019 | 962151-6 | 0.83 | 0.99 | |
| Kugellager 6201dw1 | ||||
| 020 | 211129-9 | 7.44 | 8.85 | |
| Unterlegscheibe 12 | ||||
| 021 | 267113-2 | 0.83 | 0.99 | |
| O-Ring 45 | ||||
| 022 | 213622-9 | 0.83 | 0.99 | |
| Komplette Lagergehäuse Dga512 | ||||
| 023 | 135928-4 | 3.22 | 3.83 | |
| Schraube 4x14 | ||||
| 024 | 911121-2 | 0.83 | 0.99 | |
| Zwischenring | ||||
| 025 | 345464-4 | 0.83 | 0.99 | |
| Welle Ga4530 | ||||
| 026 | 324954-0 | 3.22 | 3.83 | |
| Schutzabdeckung 125 mm schleifen und schleifen | ||||
| 027 | 141P36-7 | 11.50 | 13.68 | |
| O-Ring 4 | ||||
| 027C10 | 213009-5 | 0.83 | 0.99 | |
| Schraube 5x16 | ||||
| 027C20 | 265180-1 | 0.83 | 0.99 | |
| Binnenflens 42mm | ||||
| 028 | 224415-9 | 3.35 | 3.99 | |
| Sluitmoer M14x45mm | ||||
| 029 | 224554-5 | 3.73 | 4.44 | |
| Namensschild DGA511 | ||||
| 030 | 853X56-4 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031-1 | 265B67-9 | |||
| Staubkappe "r" | ||||
| 032 | 455450-8 | 3.65 | 4.34 | |
| Motorgehäuse DGA511 | ||||
| 033 | 183H82-6 | 12.58 | 14.97 | |
| Gummistift 6 | ||||
| 033C10 | 263005-3 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 034 | 455447-7 | 0.83 | 0.99 | |
| Schaltstange | ||||
| 035 | 455446-9 | 0.83 | 0.99 | |
| Schalthebel | ||||
| 036 | 455448-5 | 0.83 | 0.99 | |
| Torsionsfeder 2 | ||||
| 037 | 231679-8 | 0.83 | 0.99 | |
| Stift 2mm | ||||
| 038 | 268330-7 | 0.83 | 0.99 | |
| Anzeigeplatte | ||||
| 039 | 142901-7 | 1.43 | 1.70 | |
| Schalter GA5050 A | ||||
| 040 | 651396-8 | 10.81 | 12.86 | |
| Motorgehäuse DGA511 | ||||
| 041 | 183H82-6 | 12.58 | 14.97 | |
| Gummistift 6 | ||||
| 041C10 | 263005-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 455449-3 | |||
| Anschlusseinheit | ||||
| 043 | 643874-2 | 3.65 | 4.34 | |
| Seriennummer Etikett DGA511 | ||||
| 046 | 853X59-8 | 0.83 | 0.99 | |
| Anzeige Etikett Dga512 | ||||
| 048 | 816D93-9 | 2.80 | 3.33 | |
