Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DGA521'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

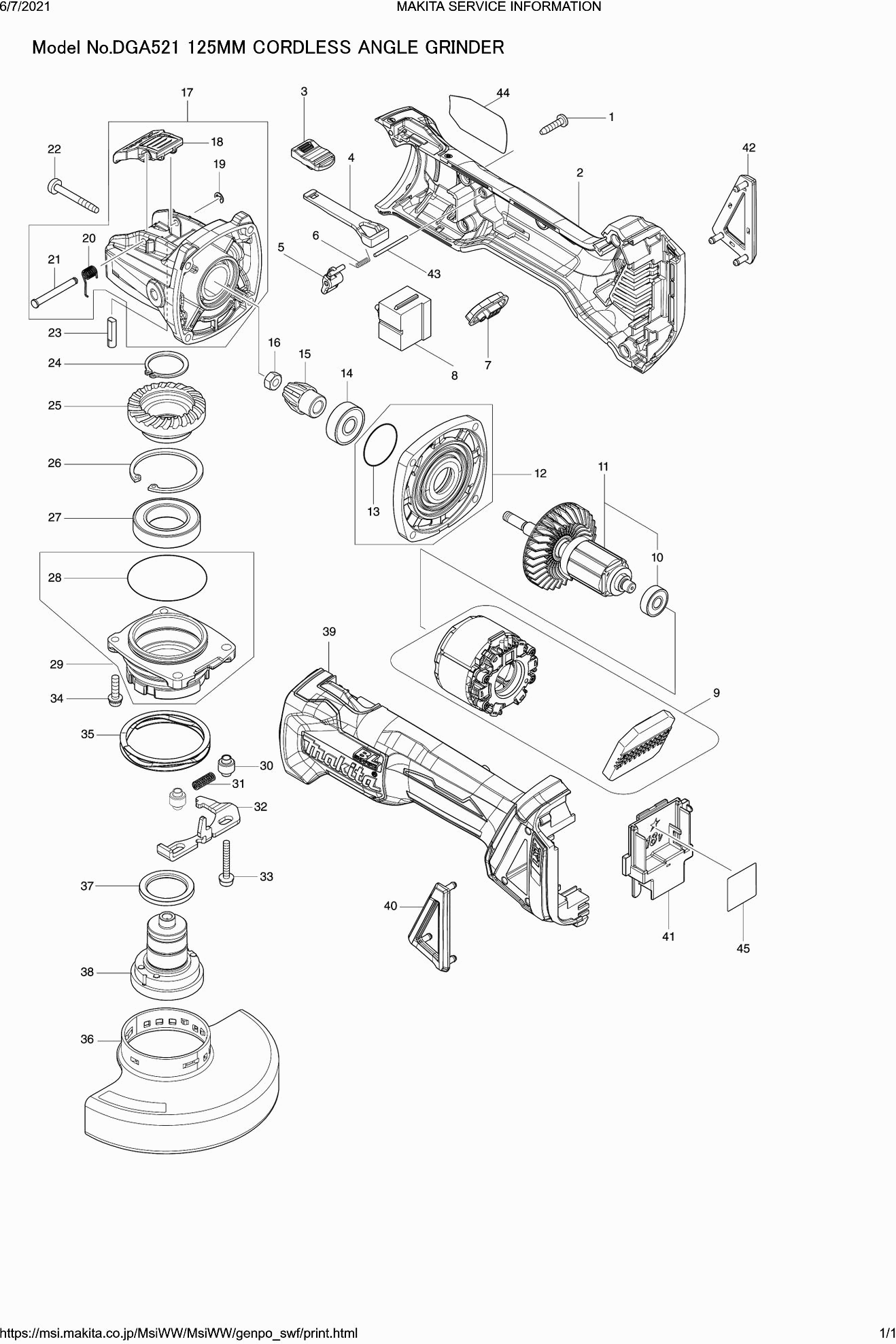

Zeichnungen der Makita DGA521
Teileliste der Makita DGA521
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 265B67-9 | |||
| Motorgehäuse-Set | ||||
| 002 | 187997-1 | 11.16 | 13.28 | |
| Gummistift 6 | ||||
| 002C10 | 263005-3 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 003 | 455447-7 | 0.83 | 0.99 | |
| Schaltstange | ||||
| 004 | 455446-9 | 0.83 | 0.99 | |
| Schalthebel | ||||
| 005 | 455448-5 | 0.83 | 0.99 | |
| Torsionsfeder 2 | ||||
| 006 | 231679-8 | 0.83 | 0.99 | |
| Anzeigeplatte | ||||
| 007 | 142901-7 | 1.43 | 1.70 | |
| Schalter GA5050 A | ||||
| 008 | 651396-8 | 10.81 | 12.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 009 | 629176-0 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 009-1 | 629B61-9 | |||
| Kugellager 607Llb A | ||||
| 010 | 210169-4 | 1.43 | 1.70 | |
| Anker DGA519 | ||||
| 011 | 510440-9 | 23.75 | 28.26 | |
| Getriebegehäusedeckel DGA520 | ||||
| 012 | 136170-0 | 16.07 | 19.12 | |
| O-Ring 26 | ||||
| 013 | 213407-3 | 1.21 | 1.44 | |
| Kugellager 629llb | ||||
| 014 | 210042-8 | 2.44 | 2.90 | |
| Zahnrad 10 DGA519 | ||||
| 015 | 226950-3 | 4.58 | 5.45 | |
| Mutter M6 | ||||
| 016 | 252186-8 | 0.83 | 0.99 | |
| Getriebebaugruppe DGA519 | ||||
| 017 | 136209-9 | 0.83 | 0.99 | |
| Sperrknopf DGA519 | ||||
| 018 | 459967-3 | 4.57 | 5.44 | |
| Stoppring E-3 | ||||
| 019 | 961017-7 | 0.83 | 0.99 | |
| Torsionsfeder DGA519 | ||||
| 020 | 232576-1 | 0.83 | 0.99 | |
| Sicherungsstift DGA519 | ||||
| 021 | 256935-5 | 1.43 | 1.70 | |
| Blechschraube 4x30mm DGA520 | ||||
| 022 | 265B70-0 | 0.83 | 0.99 | |
| Sperrstift DGA519 | ||||
| 023 | 327460-4 | 1.43 | 1.70 | |
| Sicherungsring S-24 * | ||||
| 024 | 961104-2 | 0.83 | 0.99 | |
| Zahnrad 37 DGA519 | ||||
| 025 | 226951-1 | 6.58 | 7.83 | |
| Sicherungsring R-42 | ||||
| 026 | 962201-7 | 1.01 | 1.20 | |
| Kugellager 6905DDW | ||||
| 027 | 210208-0 | 11.16 | 13.28 | |
| O-Ring 45 | ||||
| 028 | 213622-9 | 0.83 | 0.99 | |
| Lagergehäuse DGA519 | ||||
| 029 | 136199-6 | 5.87 | 6.99 | |
| Hülse 4 | ||||
| 030 | 327322-6 | 0.83 | 0.99 | |
| Druckfeder 4 | ||||
| 031 | 232490-1 | 0.83 | 0.99 | |
| Hebel DGA519 | ||||
| 032 | 347615-5 | 1.72 | 2.05 | |
| Kreuzschlitzschraube 4X30 | ||||
| 033 | 911159-7 | 0.83 | 0.99 | |
| Schraube 4x20 | ||||
| 034 | 911138-5 | 0.83 | 0.99 | |
| Wellenscheibe DGA519 | ||||
| 035 | 232577-9 | 7.44 | 8.85 | |
| Schutzabdeckung 125 mm schleifen und schleifen | ||||
| 036 | 347618-9 | 11.03 | 13.13 | |
| Ring 25mm DGA519 | ||||
| 037 | 327459-9 | 0.83 | 0.99 | |
| Achseinheit DGA519 | ||||
| 038 | 127428-8 | 49.85 | 59.32 | |
| Motorgehäuse-Set | ||||
| 039 | 187997-1 | 11.16 | 13.28 | |
| Gummistift 6 | ||||
| 039C10 | 263005-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 455449-3 | |||
| Anschlusseinheit | ||||
| 041 | 643874-2 | 3.65 | 4.34 | |
| Staubkappe "r" | ||||
| 042 | 455450-8 | 3.65 | 4.34 | |
| Stift 2mm | ||||
| 043 | 268330-7 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 811Y73-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 811Y74-4 | |||
