Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DHK180'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

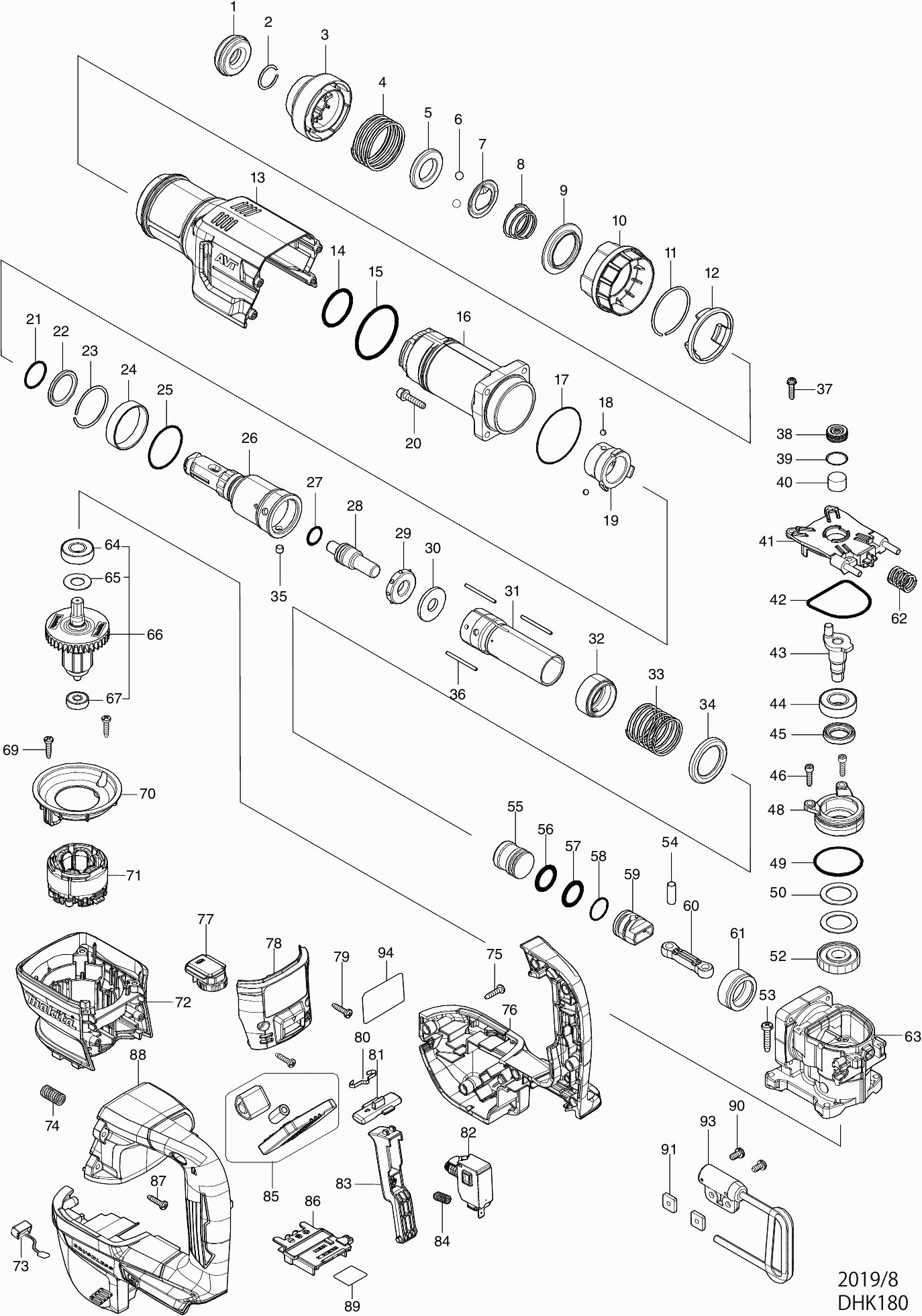

Zeichnungen der Makita DHK180
Teileliste der Makita DHK180
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Meißelhalter Kappe | ||||
| 001 | 286283-8 | 2.40 | 2.86 | |
| Sicherungsscheibe 19 | ||||
| 002 | 233966-1 | 2.40 | 2.86 | |
| Meißelsperrkappe | ||||
| 003 | 450275-5 | 4.80 | 5.71 | |
| Druckfeder 42 | ||||
| 004 | 234039-3 | 1.20 | 1.43 | |
| Ring 21 | ||||
| 005 | 257288-5 | 8.40 | 10.00 | |
| Stahlkugel 7.0 | ||||
| 006 | 216022-2 | 1.00 | 1.19 | |
| Führungsring | ||||
| 007 | 345873-7 | 2.40 | 2.86 | |
| Druckfeder 21-29 | ||||
| 008 | 233916-6 | 1.00 | 1.19 | |
| Kugelführer | ||||
| 009 | 345874-5 | 6.00 | 7.14 | |
| Austauschscheibe | ||||
| 010 | 450274-7 | 4.80 | 5.71 | |
| Sicherungsring 43 | ||||
| 011 | 231985-1 | 1.20 | 1.43 | |
| Ring DHK180 | ||||
| 012 | 459752-4 | 3.60 | 4.28 | |
| DHK180 Motorhausabdeckung | ||||
| 013 | 459748-5 | 19.80 | 23.56 | |
| O-Ring 31 | ||||
| 014 | 213465-9 | 1.00 | 1.19 | |
| O-Ring 47 | ||||
| 015 | 213617-2 | 1.20 | 1.43 | |
| Zylindergehäuse DHK180 A | ||||
| 016 | 319988-6 | 26.40 | 31.42 | |
| O-Ring 48 | ||||
| 017 | 213606-7 | 2.40 | 2.86 | |
| Stahlkugel 4.8 | ||||
| 018 | 216002-8 | 1.00 | 1.19 | |
| Unterlegscheibe 25 | ||||
| 019 | 331796-5 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020 | 922243-3 | |||
| O-Ring 22,4 | ||||
| 021 | 213008-7 | 1.20 | 1.43 | |
| Urethanring 26 | ||||
| 022 | 262142-0 | 2.40 | 2.86 | |
| Sicherungsring 37 | ||||
| 023 | 233956-4 | 1.20 | 1.43 | |
| Unterlegscheibe 39 Hk1820 A | ||||
| 024 | 257296-6 | 14.30 | 17.02 | |
| O-Ring 35 | ||||
| 025 | 213142-3 | 1.00 | 1.19 | |
| Meißelhalter | ||||
| 026 | 324837-4 | 147.40 | 175.41 | |
| O-Ring 12 | ||||
| 027 | 213128-7 | 1.20 | 1.43 | |
| Schlagbolzen | ||||
| 028 | 324844-7 | 6.00 | 7.14 | |
| Gummiring 13mm | ||||
| 029 | 424065-2 | 8.40 | 10.00 | |
| Unterlegscheibe 12 | ||||
| 030 | 267363-9 | 7.20 | 8.57 | |
| Zylinder DHK180 | ||||
| 031 | 326814-2 | 72.60 | 86.39 | |
| Unterlegscheibe 29mm DHK180 | ||||
| 032 | 326813-4 | 14.30 | 17.02 | |
| Druckfeder 32 | ||||
| 033 | 234041-6 | 1.20 | 1.43 | |
| Unterlegscheibe 29 | ||||
| 034 | 345872-9 | 2.40 | 2.86 | |
| Stift 6 | ||||
| 035 | 268226-2 | 2.40 | 2.86 | |
| Stange 3 | ||||
| 036 | 256862-6 | 1.20 | 1.43 | |
| Schraube 4X18 | ||||
| 037 | 911133-5 | 1.00 | 1.19 | |
| Filterkappe | ||||
| 038 | 419988-7 | 1.00 | 1.19 | |
| O-Ring 16 | ||||
| 039 | 213218-6 | 1.20 | 1.43 | |
| Filter | ||||
| 040 | 443129-3 | 1.00 | 1.19 | |
| Zylinderkappe DHK180 | ||||
| 041 | 459746-9 | 8.40 | 10.00 | |
| Unterlegscheibe | ||||
| 042 | 424067-8 | 1.00 | 1.19 | |
| Kurbelwelle | ||||
| 043 | 324845-5 | 11.00 | 13.09 | |
| Kugellager 6002llu | ||||
| 044 | 211232-6 | 8.40 | 10.00 | |
| Dichtring 15 | ||||
| 045 | 213219-4 | 3.60 | 4.28 | |
| Innensechskantschraube 4x16 | ||||
| 046 | 266437-3 | 1.00 | 1.19 | |
| Lagergehäuse | ||||
| 048 | 318202-7 | 3.60 | 4.28 | |
| O-Ring 39 | ||||
| 049 | 213513-4 | 1.00 | 1.19 | |
| Unterlegscheibe 22 | ||||
| 050 | 267126-3 | 1.20 | 1.43 | |
| Getriebe | ||||
| 052 | 226675-9 | 13.20 | 15.71 | |
| Gewindeschneidschraube 5X25 | ||||
| 053 | 266041-8 | 1.00 | 1.19 | |
| Stift 7 | ||||
| 054 | 256087-2 | 1.00 | 1.19 | |
| Presslufthammer | ||||
| 055 | 324847-1 | 8.40 | 10.00 | |
| O-Ring 20 | ||||
| 056 | 213283-5 | 2.40 | 2.86 | |
| O-Ring 20 | ||||
| 057 | 213283-5 | 2.40 | 2.86 | |
| O-Ring 18 | ||||
| 058 | 213262-3 | 1.20 | 1.43 | |
| Kolben | ||||
| 059 | 450298-3 | 4.80 | 5.71 | |
| Stange | ||||
| 060 | 450278-9 | 2.40 | 2.86 | |
| Bus 29 | ||||
| 061 | 331797-3 | 4.80 | 5.71 | |
| Druckfeder 12mm DHK180 | ||||
| 062 | 232560-6 | 1.00 | 1.19 | |
| Kurbelgehäuse | ||||
| 063 | 158523-3 | 56.10 | 66.76 | |
| O-Ring 28 | ||||
| 063C10 | 213415-4 | 1.00 | 1.19 | |
| Kugellager 6001dw | ||||
| 064 | 211131-2 | 9.60 | 11.42 | |
| Unterlegscheibe 12 | ||||
| 065 | 253748-5 | 1.00 | 1.19 | |
| Anker 18v DHK180 | ||||
| 066 | 519589-2 | 41.80 | 49.74 | |
| Kugellager 626zz | ||||
| 067 | 210143-2 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 069 | 265A48-7 | 1.00 | 1.19 | |
| Zwischenplatte DHK180 | ||||
| 070 | 459749-3 | 3.60 | 4.28 | |
| Feld 18v DHK180 | ||||
| 071 | 629451-4 | 59.40 | 70.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071-1 | 629B71-6 | |||
| Motorhaus DHK180 | ||||
| 072 | 459747-7 | 17.60 | 20.94 | |
| Ledkreis DHR680 | ||||
| 073 | 620936-3 | 8.40 | 10.00 | |
| Druckfeder 8 | ||||
| 074 | 232411-3 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 075 | 265A48-7 | 1.00 | 1.19 | |
| Gehäuse DHK180 | ||||
| 076 | 183N36-9 | 36.30 | 43.20 | |
| Gummistift 6 | ||||
| 076C10 | 263005-3 | 1.00 | 1.19 | |
| Schaltung DHR400 | ||||
| 077 | 620796-3 | 16.50 | 19.64 | |
| DHK180 Motorhausabdeckung | ||||
| 078 | 140M96-8 | 6.00 | 7.14 | |
| Gewindebohrer 4x18 | ||||
| 079 | 265A48-7 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 080 | 232152-1 | 2.40 | 2.86 | |
| Entriegelungsknopf DHK180 | ||||
| 081 | 459751-6 | 3.60 | 4.28 | |
| Schalter C3JW-6B-PA | ||||
| 082 | 651399-2 | 19.80 | 23.56 | |
| Schaltknopf DHK180 | ||||
| 083 | 459750-8 | 2.40 | 2.86 | |
| Druckfeder 5mm DHK180 | ||||
| 084 | 232561-4 | 1.00 | 1.19 | |
| Controller DHK180 | ||||
| 085 | 620C18-9 | 88.00 | 104.72 | |
| Anschlusseinheit | ||||
| 086 | 643874-2 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 087 | 265A48-7 | 1.00 | 1.19 | |
| Gehäuse DHK180 | ||||
| 088 | 183N36-9 | 36.30 | 43.20 | |
| Gummistift 6 | ||||
| 088C10 | 263005-3 | 1.00 | 1.19 | |
| Seriennummer Etikett DHK180 | ||||
| 089 | 856L09-0 | 2.40 | 2.86 | |
| Schraube 5x12 | ||||
| 090 | 911211-1 | 1.00 | 1.19 | |
| Quadratische Mutter M5 | ||||
| 091 | 264002-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 093 | 127344-4 | |||
| Namensschild DHK180 | ||||
| 094 | 856L02-4 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 095 | 620L06-0 | |||
| KABELBAUM DDA460 | ||||
| 096 | 638A31-1 | 6.00 | 7.14 | |
| MASCHINENSCHRAUBE M2X6MM | ||||
| 097 | 652119-7 | 1.00 | 1.19 | |
