Makita DHP480 Zeichnungen und Teile

Auf dem Typenschild sollte die Typenbezeichnung DHP480 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

Teilezeichnung

Teileliste

Zeichnungen der MAKITA DHP480

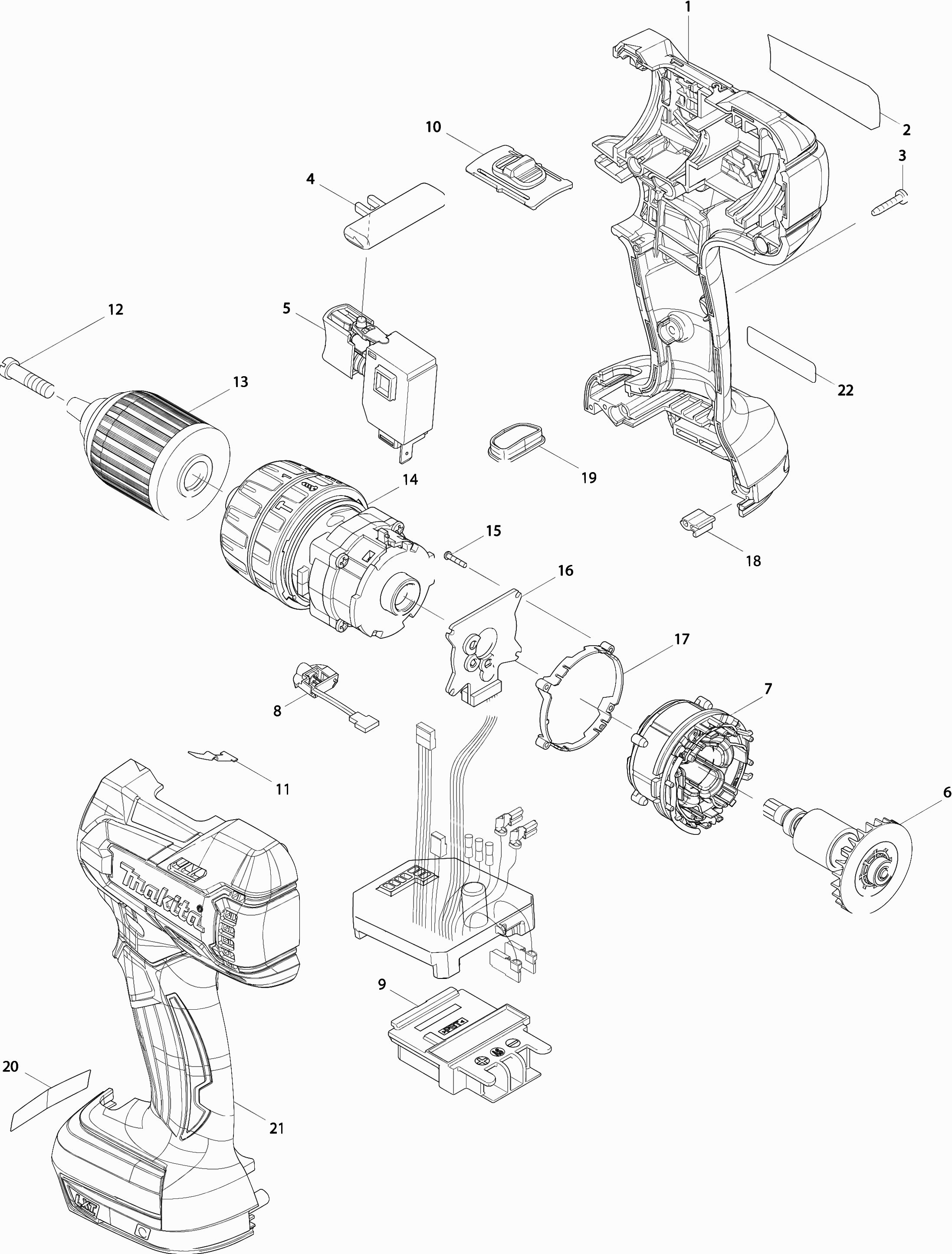

Teilezeichnung 1

Zum Vergrößern anklicken
Vergrößerung im neuen Fenster

Teileliste der Makita DHP480

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.

Motorgehäuse
001	187714-9	Motorgehäuse	€ 18,17
Rubber pen 6
001A	263005-3	Rubber pen 6	€ 1,00
Typenschild
002	814X16-1	Typenschild	€ 2,83
Tapschroef 3x16
003	266429-2	Tapschroef 3x16	€ 1,00
L/r schuif
004	419250-0	L/r schuif	€ 1,00
Schakelaar C3jw-4b
005	650710-5	Schakelaar C3jw-4b	€ 16,31
Anker
006	619331-2	Anker	€ 37,67
Feld
007	629999-6	Feld	€ 13,94
Licht circuit
008	620244-2	Licht circuit	€ 7,55
Aansluitunit (3 contacten)
009	643899-6	Aansluitunit (3 contacten)	€ 4,65
H/l toerenschuif
010	126180-5	H/l toerenschuif	€ 1,00
Blattfeder
011	232182-2	Blattfeder	€ 1,00
Boorkopschroef M6x22mm Li
012	251468-5	Boorkopschroef M6x22mm Li	€ 1,00
Snelspanboorkop 1/2"x20 1-13mm
013	766027-7	Snelspanboorkop 1/2"x20 1-13mm	€ 29,04
Tandwielset
014	126353-0	Tandwielset	€ 37,67
Inbusbout M2x10mm
015	266786-8	Inbusbout M2x10mm	€ 1,00
Controle unit
016	620245-0	Controle unit	€ 86,52
Zentrierring
017	687464-1	Zentrierring	€ 1,00
Bescherming
018	424517-3	Bescherming	€ 1,00
Indicatorplaat
019	142263-3	Indicatorplaat	€ 1,00
Motorgehäuse
021	187714-9	Motorgehäuse	€ 18,17
Rubber pen 6
021A	263005-3	Rubber pen 6	€ 1,00
