Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DHP481'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

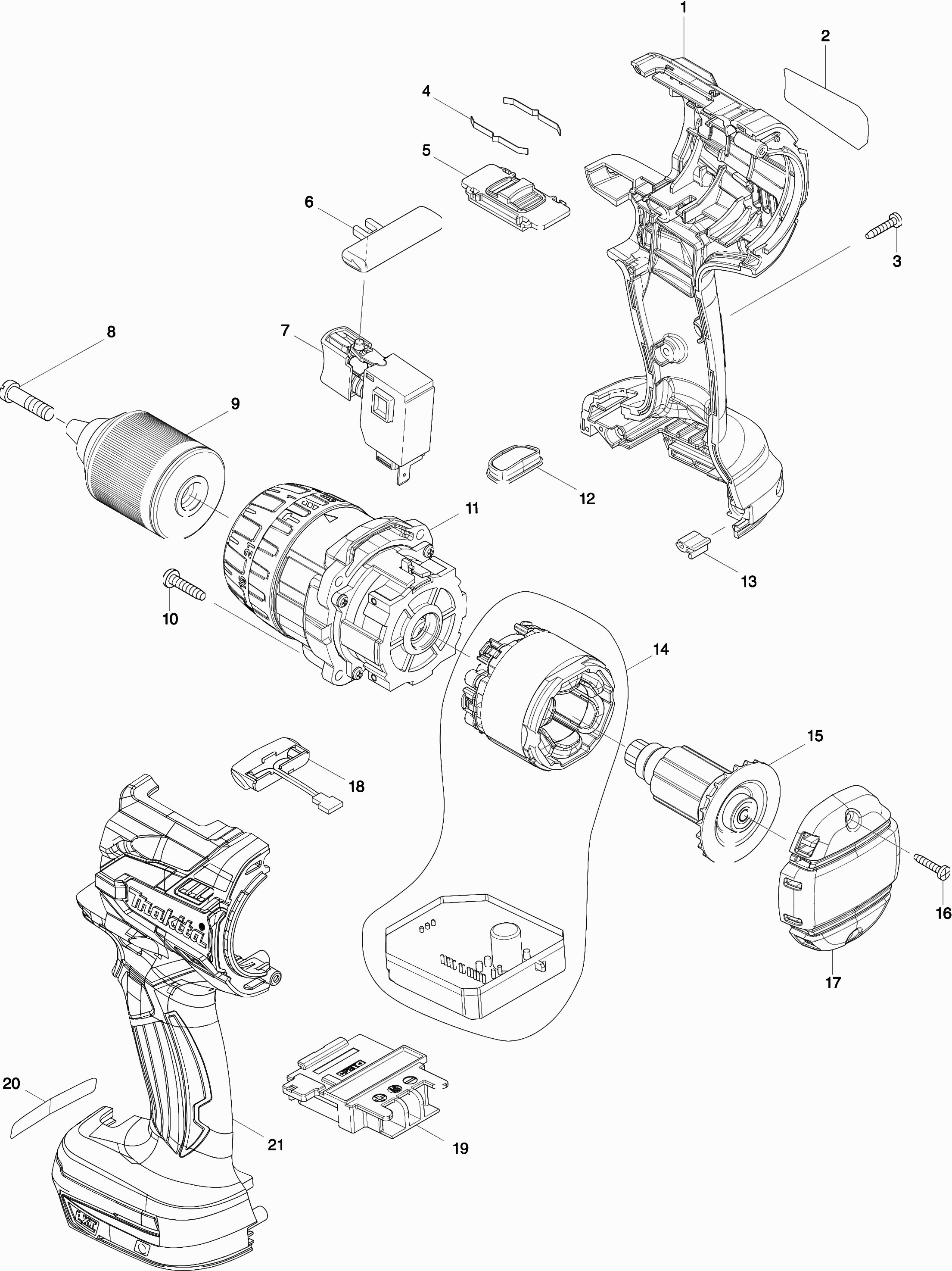

Zeichnungen der Makita DHP481
Teileliste der Makita DHP481
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 001 | 187921-4 | 14.30 | 17.02 | |
| Gummistift 6 | ||||
| 001A | 263005-3 | 1.00 | 1.19 | |
| Namensschild "dhp481" | ||||
| 002 | 815S71-6 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 003 | 266130-9 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 004 | 232220-0 | 1.00 | 1.19 | |
| Hoch-/Tiefgeschwindigkeitsregler | ||||
| 005 | 126411-2 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 005A | 233438-6 | 1.00 | 1.19 | |
| L/r Schiebe | ||||
| 006 | 419250-0 | 1.20 | 1.43 | |
| Schalter C3jw-4b | ||||
| 007 | 650006-4 | 12.10 | 14.40 | |
| Bohrfutterschraube M6x22mm Li | ||||
| 008 | 251468-5 | 1.00 | 1.19 | |
| BOORKOP SNELSPAN 1,5-13MM | ||||
| 009 | 763252-1 | 20.00 | 23.80 | |
| Gewindebohrer 4x18 | ||||
| 010 | 265A48-7 | 1.00 | 1.19 | |
| Getriebe-Set | ||||
| 011 | 126410-4 | 83.60 | 99.48 | |
| Indikatorplatte | ||||
| 012 | 142263-3 | 1.20 | 1.43 | |
| Schutz AF-DW | ||||
| 013 | 424517-3 | 1.00 | 1.19 | |
| Feld | ||||
| 014 | 629116-8 | 112.20 | 133.52 | |
| Anker Ddf481 A | ||||
| 015 | 619397-2 | 52.80 | 62.83 | |
| Gewindeschneidschraube 3x16 | ||||
| 016 | 266130-9 | 1.00 | 1.19 | |
| Hintere Abdeckung | ||||
| 017 | 455011-4 | 2.40 | 2.86 | |
| Lichtkreis | ||||
| 018 | 620283-2 | 9.60 | 11.42 | |
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 019 | 643523-1 | 6.00 | 7.14 | |
| Anschlusseinheit DTD153 3cont | ||||
| 019 | 643860-3 | 4.80 | 5.71 | |
| Motorgehäuse | ||||
| 021 | 187921-4 | 14.30 | 17.02 | |
| Gummistift 6 | ||||
| 021A | 263005-3 | 1.00 | 1.19 | |
