Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DHR281'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

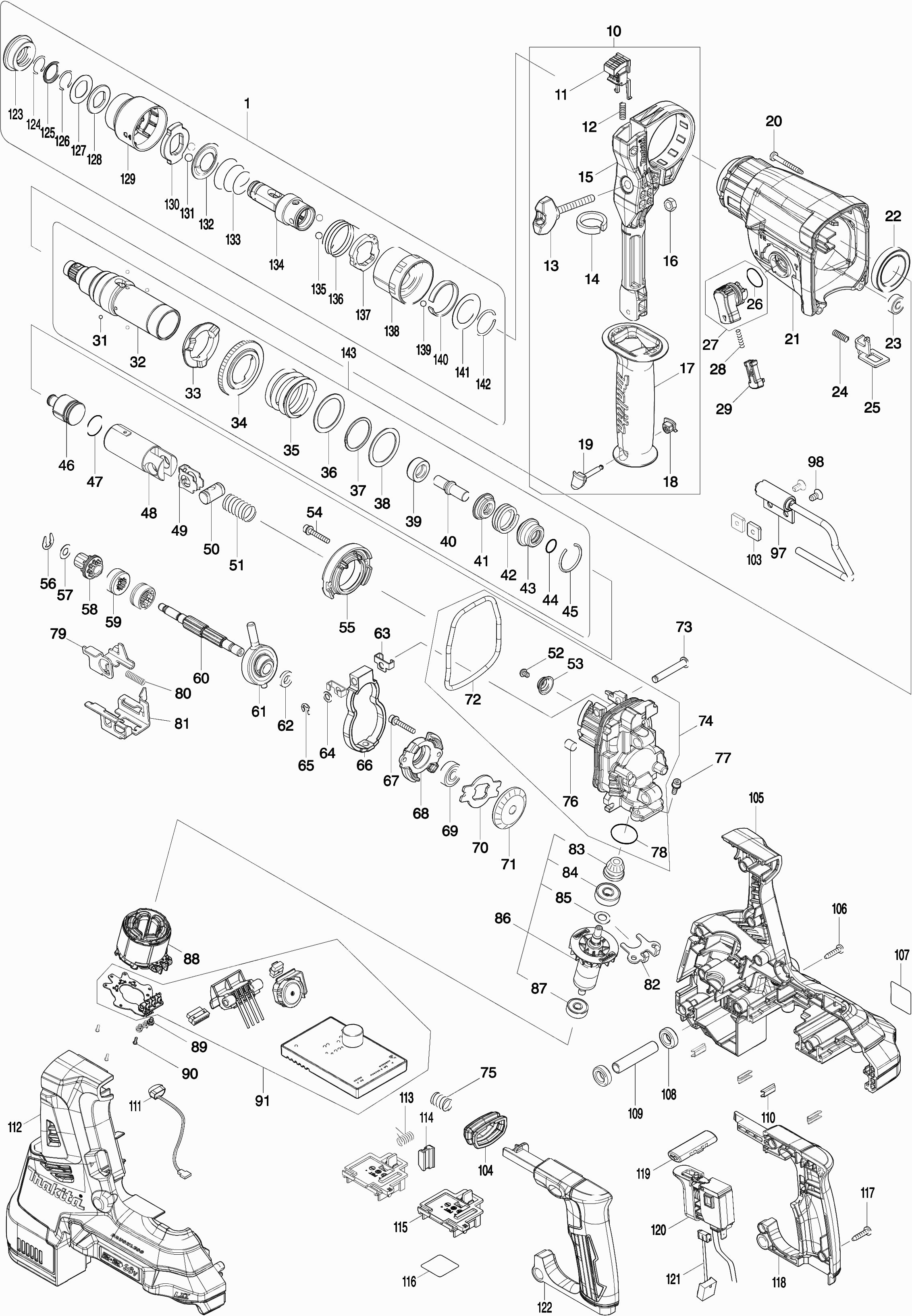

Zeichnungen der Makita DHR281
Teileliste der Makita DHR281
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| BOORKOP SDS-PLUS | ||||
| 001 | 199138-7 | 13.00 | 15.47 | |
| ZIJHANDGREEP COMBIHAMER | ||||
| 010 | 126882-3 | 12.00 | 14.28 | |
| Sperrknopf DHR281/283 | ||||
| 011 | 144959-2 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 012 | 233360-7 | 1.00 | 1.19 | |
| Flügelbolzen M6x50mm | ||||
| 013 | 265625-9 | 1.20 | 1.43 | |
| Schaumstoffgummi DHR281 | ||||
| 014 | 422258-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 458355-1 | |||
| Sechskantmutter M6 | ||||
| 016 | 931302-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017 | 458357-7 | |||
| Abdeckkappe Handgruppe DHR281/283 | ||||
| 018 | 422255-1 | 1.20 | 1.43 | |
| Befestigungsstift h-gr DHR281/283 | ||||
| 019 | 161838-9 | 3.60 | 4.28 | |
| Schraube 4x35 | ||||
| 020 | 266351-3 | 1.00 | 1.19 | |
| Getriebegehäuse DHR281/283 | ||||
| 021 | 144965-7 | 11.00 | 13.09 | |
| Dichtring 25 | ||||
| 021C10 | 213345-9 | 2.40 | 2.86 | |
| Hülse | ||||
| 021C20 | 331890-3 | 3.60 | 4.28 | |
| Kugellager 6806llu | ||||
| 022 | 211294-4 | 8.40 | 10.00 | |
| Kugellager 606Zz A | ||||
| 023 | 210137-7 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 024 | 233360-7 | 1.00 | 1.19 | |
| Sperrplatte | ||||
| 025 | 347228-2 | 1.20 | 1.43 | |
| O-Ring 17 | ||||
| 026 | 213278-8 | 1.00 | 1.19 | |
| Schaltknopf DHR281/283 | ||||
| 027 | 135961-6 | 2.40 | 2.86 | |
| Druckfeder 3x28mm | ||||
| 028 | 234264-6 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 029 | 457709-9 | 1.20 | 1.43 | |
| Stahlkugel 3 | ||||
| 031 | 216019-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 032 | 144966-5 | |||
| Dichtring 9 | ||||
| 032C10 | 213344-1 | 4.80 | 5.71 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 033 | 332139-4 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 034 | 227360-7 | |||
| Druckfeder 31mm | ||||
| 035 | 234148-8 | 1.20 | 1.43 | |
| Unterlegscheibe 30 | ||||
| 036 | 267153-0 | 1.00 | 1.19 | |
| Sicherungsring spiro30 | ||||
| 037 | 257932-4 | 3.60 | 4.28 | |
| Unterlegscheibe 30 | ||||
| 038 | 267153-0 | 1.00 | 1.19 | |
| Buchse 9b | ||||
| 039 | 325783-4 | 1.20 | 1.43 | |
| Schlagstück "b" | ||||
| 040 | 325791-5 | 2.40 | 2.86 | |
| Ring 10 | ||||
| 041 | 325792-3 | 1.20 | 1.43 | |
| Druckfeder 20 | ||||
| 042 | 234149-6 | 1.20 | 1.43 | |
| O-Ring-Gehäuse "b" | ||||
| 043 | 325793-1 | 3.60 | 4.28 | |
| O-Ring 9 | ||||
| 044 | 213073-6 | 1.20 | 1.43 | |
| Federring 28 | ||||
| 045 | 233979-2 | 1.20 | 1.43 | |
| Presslufthammer | ||||
| 046 | 325784-2 | 3.60 | 4.28 | |
| O-Ring 17.5 | ||||
| 047 | 213258-4 | 2.40 | 2.86 | |
| Kolben DHR281/283 | ||||
| 048 | 327079-9 | 7.20 | 8.57 | |
| Führungstafel | ||||
| 049 | 346036-8 | 1.00 | 1.19 | |
| Kolbenstift Hr2440/50 A | ||||
| 050 | 324215-8 | 2.40 | 2.86 | |
| Druckfeder 14mm DHR281/283 | ||||
| 051 | 232449-8 | 1.00 | 1.19 | |
| Bolzen M4x6mm DHR281/283 | ||||
| 052 | 265627-5 | 1.00 | 1.19 | |
| Federführung DHR281/283 | ||||
| 053 | 347344-0 | 1.00 | 1.19 | |
| Sechskantschraube Hr5210C | ||||
| 054 | 922148-7 | 1.00 | 1.19 | |
| Führungsring DHR281/283 | ||||
| 055 | 144960-7 | 3.60 | 4.28 | |
| Stopring Ext-u6 | ||||
| 056 | 257336-0 | 1.00 | 1.19 | |
| Unterlegscheibe 7 LF1000 A | ||||
| 057 | 267322-3 | 1.00 | 1.19 | |
| Zahnrad 10 DHR281/283 | ||||
| 058 | 226170-9 | 7.20 | 8.57 | |
| Kupplungsplatte | ||||
| 059 | 310678-4 | 6.00 | 7.14 | |
| Kupplung DHR281/283 | ||||
| 060 | 327078-1 | 6.00 | 7.14 | |
| Schaukellager 10 DHR281/283 | ||||
| 061 | 219030-2 | 14.30 | 17.02 | |
| Unterlegscheibe 8 | ||||
| 062 | 257321-3 | 1.00 | 1.19 | |
| Gewichthalter | ||||
| 063 | 346538-4 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 064 | 253077-6 | 1.00 | 1.19 | |
| Sprengring E-5 | ||||
| 065 | 961018-5 | 1.00 | 1.19 | |
| Ausgleichsgewicht DHR281/283 | ||||
| 066 | 310869-7 | 4.80 | 5.71 | |
| Sechskantschraube Hr5210C | ||||
| 067 | 922148-7 | 1.00 | 1.19 | |
| Lagergehäuse DHR281/283 | ||||
| 068 | 319674-9 | 2.40 | 2.86 | |
| Kugellager 608Zz A | ||||
| 069 | 210046-0 | 1.20 | 1.43 | |
| Lagersicherung B DHR281/283 | ||||
| 070 | 347343-2 | 1.20 | 1.43 | |
| Getriebe 32 DHR281/283 | ||||
| 071 | 221599-4 | 6.00 | 7.14 | |
| O-Ring 74mm DHR281/283 | ||||
| 072 | 213850-6 | 1.20 | 1.43 | |
| Flachkopfstift 6mm . | ||||
| 073 | 256536-9 | 1.20 | 1.43 | |
| Innenhaus DHR281/283 | ||||
| 074 | 135962-4 | 28.60 | 34.03 | |
| Druckfeder 10mm DHR281/283 | ||||
| 075 | 232436-7 | 1.00 | 1.19 | |
| Dämpfungsfilz | ||||
| 076 | 443153-6 | 1.00 | 1.19 | |
| Inbus Schraube m4x12 | ||||
| 077 | 922118-6 | 1.00 | 1.19 | |
| O-Ring 22,4 | ||||
| 078 | 213008-7 | 1.20 | 1.43 | |
| Wechselplatte B | ||||
| 079 | 347230-5 | 2.40 | 2.86 | |
| Druckfeder 5 | ||||
| 080 | 234343-0 | 1.00 | 1.19 | |
| Wechselplatte A | ||||
| 081 | 347229-0 | 2.40 | 2.86 | |
| Lagersicherung A | ||||
| 082 | 346536-8 | 1.20 | 1.43 | |
| Zahnrad 11 DHR281/283 | ||||
| 083 | 144964-9 | 4.80 | 5.71 | |
| Kugellager 608 2rs | ||||
| 084 | 210024-0 | 3.60 | 4.28 | |
| Unterlegscheibe 8 x 14 x 1mm | ||||
| 085 | 253835-0 | 1.00 | 1.19 | |
| ANKERBAUGRUPPE DHR281/283 A | ||||
| 086 | 619841-9 | 63.80 | 75.92 | |
| Kugellager 626zz | ||||
| 087 | 210143-2 | 3.60 | 4.28 | |
| Feld DHR281/283 | ||||
| 088 | 629340-3 | 11.00 | 13.09 | |
| Kreuzschlitzschraube M3X6 | ||||
| 089 | 652069-6 | 1.00 | 1.19 | |
| Parker Ck 2x6mm | ||||
| 090 | 266490-9 | 1.00 | 1.19 | |
| Controller DHR281 | ||||
| 091 | 620815-5 | 159.50 | 189.80 | |
| Wechselplatte A | ||||
| 091 | 347229-0 | 2.40 | 2.86 | |
| Hakenmontage DHR281/283 | ||||
| 097 | 135963-2 | 4.80 | 5.71 | |
| Versenkte Schraube 5x10 | ||||
| 098 | 912207-5 | 1.00 | 1.19 | |
| Quadratische Mutter M5 | ||||
| 103 | 264002-2 | 1.00 | 1.19 | |
| Puffer-Ring DHR281/283 | ||||
| 104 | 422257-7 | 7.20 | 8.57 | |
| Motorgehäuse DHR281 | ||||
| 105 | 183J31-5 | 22.00 | 26.18 | |
| Gummistift 6 | ||||
| 105C10 | 263005-3 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 106 | 265B67-9 | 1.00 | 1.19 | |
| Namensplatte DHR281 | ||||
| 107 | 854J10-7 | 3.60 | 4.28 | |
| Gummiring 10 DHR81/283 | ||||
| 108 | 422256-9 | 1.00 | 1.19 | |
| Buchse 10 DHR281/283 | ||||
| 109 | 257438-2 | 1.20 | 1.43 | |
| Schutzplatte | ||||
| 110 | 346783-1 | 1.00 | 1.19 | |
| Lichtkreis Dhp483 | ||||
| 111 | 620549-0 | 3.60 | 4.28 | |
| Motorgehäuse DHR281 | ||||
| 112 | 183J31-5 | 22.00 | 26.18 | |
| Gummistift 6 | ||||
| 112C10 | 263005-3 | 1.00 | 1.19 | |
| Drehfeder 6mm | ||||
| 113 | 233598-4 | 1.00 | 1.19 | |
| Sperrgriff | ||||
| 114 | 313226-8 | 1.20 | 1.43 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 115 | 644809-6 | 4.80 | 5.71 | |
| Seriennummer Label DHR281 | ||||
| 116 | 854J13-1 | 2.40 | 2.86 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 117 | 265B67-9 | 1.00 | 1.19 | |
| Handgriffset DHR283 | ||||
| 118 | 183J29-2 | 6.00 | 7.14 | |
| L+r Schalthebel | ||||
| 119 | 453124-5 | 2.40 | 2.86 | |
| Schalter DHR281/283 | ||||
| 120 | 651366-7 | 17.60 | 20.94 | |
| Kabelbaum DHR281/283 | ||||
| 121 | 632L95-3 | 3.60 | 4.28 | |
| Handgriffset DHR283 | ||||
| 122 | 183J29-2 | 6.00 | 7.14 | |
| Gummistaubkappe 35 | ||||
| 123 | 286288-8 | 1.20 | 1.43 | |
| Unterlegscheibe 14 | ||||
| 124 | 233989-9 | 1.00 | 1.19 | |
| Niete 16mm | ||||
| 125 | 346834-0 | 1.21 | 1.44 | |
| Unterlegscheibe 16 | ||||
| 125 | 346221-3 | 1.00 | 1.19 | |
| Sicherungsring 15 | ||||
| 126 | 233992-0 | 1.00 | 1.19 | |
| Unterlegscheibe 17mm | ||||
| 127 | 267437-6 | 1.00 | 1.19 | |
| Gummiring 16 | ||||
| 128 | 424364-2 | 1.00 | 1.19 | |
| Meißelsperrkappe DHR281/283 | ||||
| 129 | 458358-5 | 3.60 | 4.28 | |
| Stopfen DHR281/283 | ||||
| 130 | 327081-2 | 3.60 | 4.28 | |
| Stahlkugel 7.0 | ||||
| 131 | 216022-2 | 1.00 | 1.19 | |
| Führungsring | ||||
| 132 | 346177-0 | 1.00 | 1.19 | |
| Druckfeder 21-29 | ||||
| 133 | 233916-6 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 134 | 327080-4 | |||
| Stahlkugel 6 | ||||
| 135 | 216030-3 | 1.00 | 1.19 | |
| Torsionsfeder 31 | ||||
| 136 | 231669-1 | 1.00 | 1.19 | |
| Austauschscheibe | ||||
| 137 | 345334-7 | 2.40 | 2.86 | |
| Sperrkappe | ||||
| 138 | 418218-3 | 1.20 | 1.43 | |
| Stahlkugel 5.0 | ||||
| 139 | 216018-3 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 140 | 345335-5 | 1.00 | 1.19 | |
| Unterlegscheibe 24 | ||||
| 141 | 267270-6 | 1.00 | 1.19 | |
| Sperrring 21 | ||||
| 142 | 233924-7 | 1.00 | 1.19 | |
| Kompletter Bohr-/Meißelkopfhalter DHR281 | ||||
| 143 | 135965-8 | 34.10 | 40.58 | |
| Kompletter Bohr-/Meißelkopfhalter DHR281 | ||||
| 143-1 | 135965-8 | 34.10 | 40.58 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 143-2 | 137275-9 | |||
