Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DJV181'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

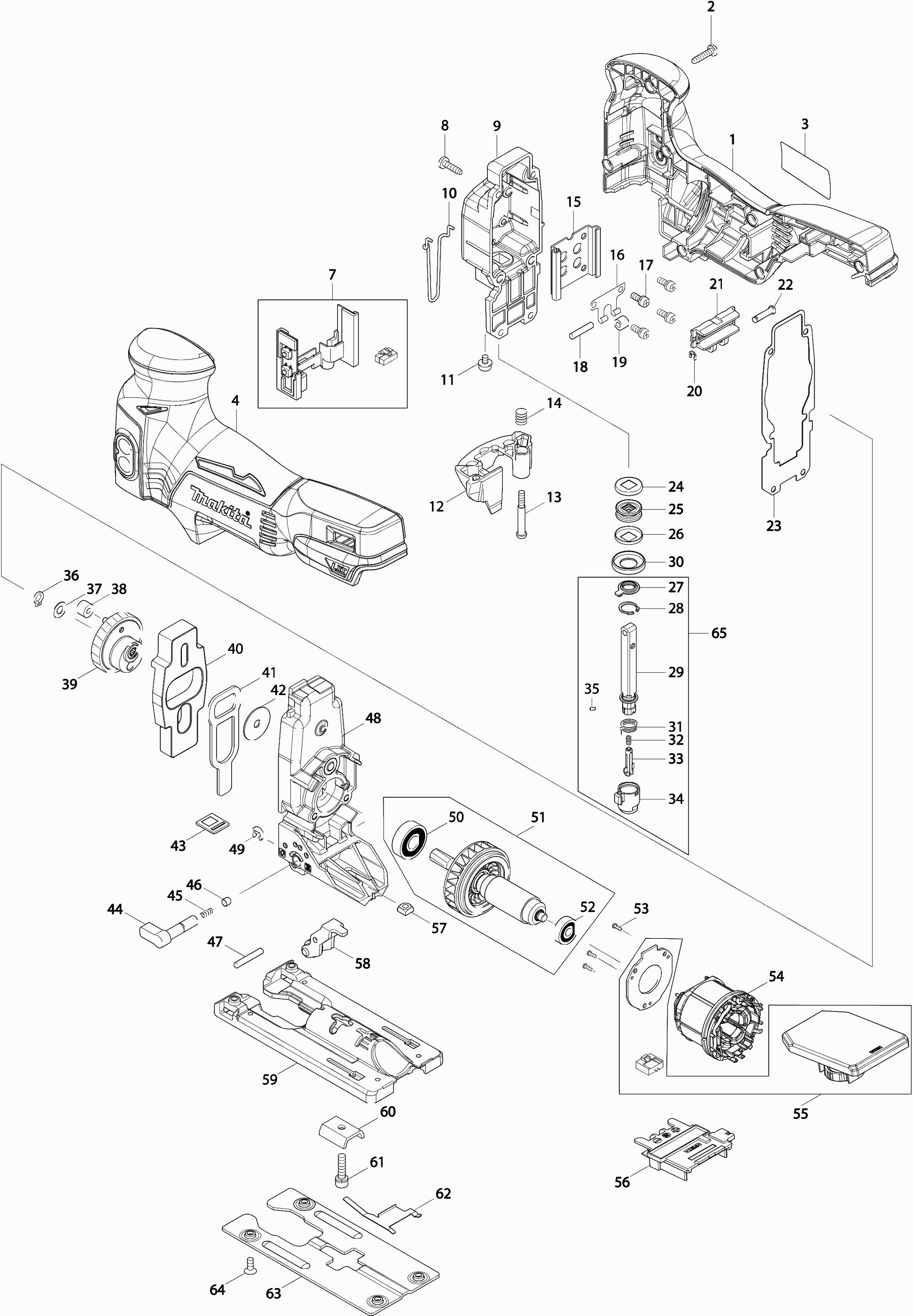

Zeichnungen der Makita DJV181
Teileliste der Makita DJV181
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 001 | 187704-2 | 22.00 | 26.18 | |
| Motorgehäuse | ||||
| 001A | 187704-2 | 22.00 | 26.18 | |
| Gummistift 6 | ||||
| 001A | 263005-3 | 1.00 | 1.19 | |
| MOTORGEHÄUSE DJV181 A | ||||
| 001B | 1831E8-1 | 21.08 | 25.09 | |
| Etikett "Schalter" | ||||
| 001B | 801V48-5 | 2.40 | 2.86 | |
| Gummistift 6 | ||||
| 001C10 | 263005-3 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 002 | 265A48-7 | 1.00 | 1.19 | |
| Namensschild "djv181" | ||||
| 003 | 814S24-2 | 3.60 | 4.28 | |
| Motorgehäuse | ||||
| 004 | 187704-2 | 22.00 | 26.18 | |
| Motorgehäuse | ||||
| 004A | 187704-2 | 22.00 | 26.18 | |
| Gummistift 6 | ||||
| 004A | 263005-3 | 1.00 | 1.19 | |
| MOTORGEHÄUSE DJV181 A | ||||
| 004B | 1831E8-1 | 21.08 | 25.09 | |
| Etikett "Schalter" | ||||
| 004B | 801V48-5 | 2.40 | 2.86 | |
| Gummistift 6 | ||||
| 004C10 | 263005-3 | 1.00 | 1.19 | |
| Etikett "Schalter" | ||||
| 004C20 | 801V48-5 | 2.40 | 2.86 | |
| Schalter | ||||
| 007 | 632A96-5 | 26.40 | 31.42 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 008 | 266034-5 | 1.00 | 1.19 | |
| Innendeckel | ||||
| 009 | 142112-4 | 17.60 | 20.94 | |
| Schutzfeder | ||||
| 010 | 326302-9 | 1.00 | 1.19 | |
| Schraube M4x5 | ||||
| 011 | 265132-2 | 1.00 | 1.19 | |
| Met.Schraube Ck M4x6mm | ||||
| 011 | 911104-2 | 0.83 | 0.99 | |
| Regal | ||||
| 012 | 454483-0 | 2.40 | 2.86 | |
| Kreuzkopfschraube M4 | ||||
| 013 | 265026-1 | 2.40 | 2.86 | |
| Schraubenfeder 6 | ||||
| 014 | 231659-4 | 1.00 | 1.19 | |
| Führung | ||||
| 015 | 346687-7 | 6.00 | 7.14 | |
| Blattfeder | ||||
| 016 | 232207-2 | 2.40 | 2.86 | |
| Schraube 4X10 | ||||
| 017 | 911111-5 | 1.00 | 1.19 | |
| Stift 4 | ||||
| 018 | 256117-9 | 1.20 | 1.43 | |
| Gleitlager 4 | ||||
| 019 | 214031-5 | 1.20 | 1.43 | |
| Stoppring E-3 | ||||
| 020 | 961017-7 | 1.00 | 1.19 | |
| Brückenteil | ||||
| 021 | 310837-0 | 13.20 | 15.71 | |
| Sicherungsstift 4 | ||||
| 022 | 268090-1 | 2.40 | 2.86 | |
| Dichtung | ||||
| 023 | 442195-7 | 2.40 | 2.86 | |
| Unterlegscheibe 8mm | ||||
| 024 | 267854-0 | 1.00 | 1.19 | |
| Staubring 8 | ||||
| 025 | 421815-6 | 1.20 | 1.43 | |
| Unterlegscheibe 8mm | ||||
| 026 | 267854-0 | 1.00 | 1.19 | |
| Staubkappe für Schalter | ||||
| 027 | 424569-4 | 1.00 | 1.19 | |
| Sprengring R-13 | ||||
| 028 | 962063-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029 | 165724-6 | |||
| Ring 21mm | ||||
| 030 | 257347-5 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 233591-8 | |||
| Druckfeder 4 | ||||
| 032 | 233314-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033 | 310485-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034 | 310547-9 | |||
| Stift 2mm | ||||
| 035 | 256528-8 | 1.00 | 1.19 | |
| Sicherungsring S-6 | ||||
| 036 | 961002-0 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 037 | 253715-0 | 1.20 | 1.43 | |
| Nadellager 407 | ||||
| 038 | 212092-9 | 14.30 | 17.02 | |
| Getriebe | ||||
| 039 | 142109-3 | 28.60 | 34.03 | |
| Gewichtsblock | ||||
| 040 | 313260-8 | 9.60 | 11.42 | |
| Druckplatte | ||||
| 041 | 346688-5 | 2.40 | 2.86 | |
| Unterlegscheibe 6x25mm | ||||
| 042 | 253196-8 | 1.20 | 1.43 | |
| Rubber plaat | ||||
| 043 | 454484-8 | 1.00 | 1.19 | |
| Verstellknopf | ||||
| 044 | 272280-0 | 1.20 | 1.43 | |
| Druckfeder 3 4340/41 | ||||
| 045 | 233139-6 | 1.00 | 1.19 | |
| Kappe 5 | ||||
| 046 | 286032-3 | 1.00 | 1.19 | |
| Stift 4 | ||||
| 047 | 268063-4 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 048 | 142111-6 | 19.80 | 23.56 | |
| Sprengring E-5 | ||||
| 049 | 961018-5 | 1.00 | 1.19 | |
| Kugellager 6000ddw | ||||
| 050 | 211289-7 | 13.20 | 15.71 | |
| Anker 14,4v | ||||
| 051 | 519329-8 | 77.67 | 92.43 | |
| Kugellager 626zz | ||||
| 052 | 210143-2 | 3.60 | 4.28 | |
| Parker Ck 2x6mm | ||||
| 053 | 266490-9 | 1.00 | 1.19 | |
| Feld | ||||
| 054 | 629996-2 | 26.40 | 31.42 | |
| Geschwindigkeitsregelkreis | ||||
| 055 | 620B23-0 | 118.80 | 141.37 | |
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 056 | 643523-1 | 6.00 | 7.14 | |
| Anschlusseinheit | ||||
| 056 | 643875-0 | 3.60 | 4.28 | |
| Mutter M5-8 | ||||
| 057 | 252171-1 | 1.00 | 1.19 | |
| Stützrad komplett | ||||
| 058 | 142110-8 | 9.60 | 11.42 | |
| Sägefuß | ||||
| 059 | 319016-7 | 9.60 | 11.42 | |
| Montageblech | ||||
| 060 | 345237-5 | 1.20 | 1.43 | |
| Sechskantschraube 5X20 LF1000 A | ||||
| 061 | 265550-4 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 062 | 232208-0 | 1.20 | 1.43 | |
| Gleitplatte | ||||
| 063 | 346685-1 | 3.60 | 4.28 | |
| Met.schraube Vk M4x8mm | ||||
| 064 | 265085-5 | 1.00 | 1.19 | |
| Sägewellenbaugruppe | ||||
| 065 | 135602-4 | 30.80 | 36.65 | |
