Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DJV184'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

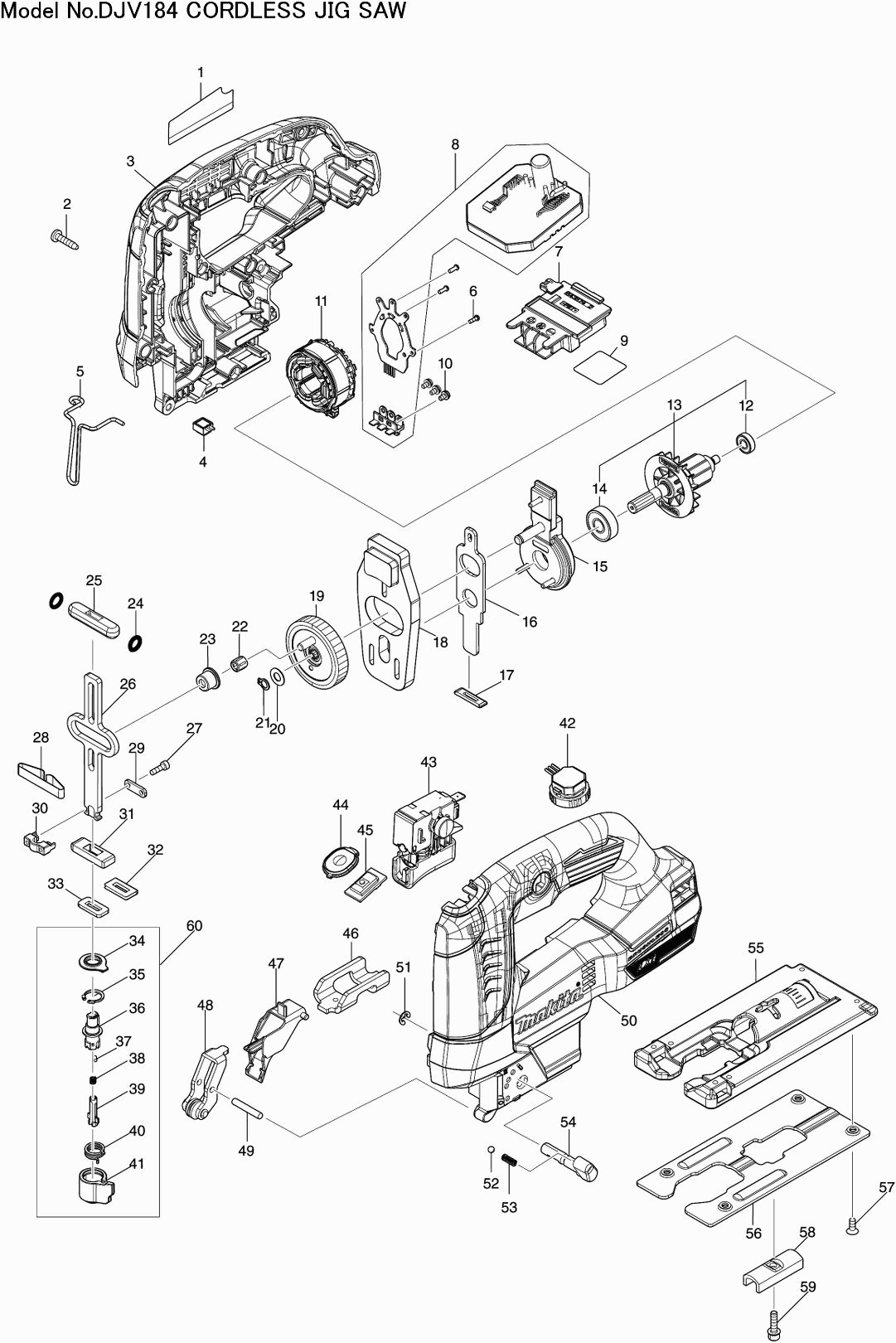

Zeichnungen der Makita DJV184
Teileliste der Makita DJV184
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 8117T5-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 266326-2 | |||
| Motorgehäuse DJV184 | ||||
| 003 | 183V10-5 | 16.24 | 19.33 | |
| Gummistift 6 | ||||
| 003C10 | 263005-3 | 0.83 | 0.99 | |
| Lichtkreis | ||||
| 004 | 620713-3 | 5.88 | 7.00 | |
| Schutzfeder | ||||
| 005 | 323748-0 | 1.06 | 1.26 | |
| Parker Ck 2x6mm | ||||
| 006 | 266490-9 | 0.83 | 0.99 | |
| Anschlusseinheit | ||||
| 007 | 643874-2 | 3.65 | 4.34 | |
| Controller DJV184Z | ||||
| 008 | 620H99-3 | 72.57 | 86.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 8117U4-4 | |||
| Kreuzschlitzschraube M3X6 | ||||
| 010 | 652069-6 | 0.83 | 0.99 | |
| Feld | ||||
| 011 | 629B14-8 | 8.63 | 10.27 | |
| Kugellager 609ddw | ||||
| 012 | 210039-7 | 3.20 | 3.81 | |
| Anker DJV184Z | ||||
| 013 | 510536-6 | 17.97 | 21.38 | |
| Kugellager 608ddw | ||||
| 014 | 210005-4 | 4.58 | 5.45 | |
| Lagergehäuse JV0600 A | ||||
| 015 | 144820-3 | 10.81 | 12.86 | |
| Druckplatte | ||||
| 016 | 347249-4 | 1.01 | 1.20 | |
| Staubschutz | ||||
| 017 | 416703-0 | 0.83 | 0.99 | |
| Gewichtsblock | ||||
| 018 | 310812-6 | 7.44 | 8.85 | |
| Getriebe DJV184Z | ||||
| 019 | 141H68-6 | 16.24 | 19.33 | |
| Unterlegscheibe 6 | ||||
| 020 | 253715-0 | 0.83 | 0.99 | |
| Sicherungsring S-6 | ||||
| 021 | 961002-0 | 0.83 | 0.99 | |
| Nadellager 508 DJV184Z | ||||
| 022 | 212265-4 | 0.91 | 1.08 | |
| Kragenbuchse 8 DJB184Z | ||||
| 023 | 257872-6 | 2.21 | 2.63 | |
| O-Ring 5 | ||||
| 024 | 213038-8 | 0.83 | 0.99 | |
| Sägenführung | ||||
| 025 | 313082-6 | 1.01 | 1.20 | |
| Führer DJV184Z | ||||
| 026 | 347966-6 | 3.70 | 4.40 | |
| Innensechskantschraube M3x10 | ||||
| 027 | 266177-3 | 0.83 | 0.99 | |
| Blattfeder | ||||
| 028 | 232183-0 | 0.83 | 0.99 | |
| Platte | ||||
| 029 | 347247-8 | 0.83 | 0.99 | |
| Klingenklemme | ||||
| 030 | 310811-8 | 3.65 | 4.34 | |
| Sägeführung | ||||
| 031 | 313086-8 | 0.83 | 0.99 | |
| Halteplatte | ||||
| 032 | 344686-3 | 0.83 | 0.99 | |
| Schwammgummi Dichtung | ||||
| 033 | 423307-1 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 034 | 424437-1 | |||
| Sprengring R-13 | ||||
| 035 | 962063-3 | 0.83 | 0.99 | |
| Messerführung | ||||
| 036 | 310810-0 | 6.60 | 7.85 | |
| Stift 2mm | ||||
| 037 | 256528-8 | 0.83 | 0.99 | |
| Druckfeder 4 | ||||
| 038 | 233314-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | 310485-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 233591-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 452850-3 | |||
| Schalttafel GA023G | ||||
| 042 | 620D30-5 | 12.58 | 14.97 | |
| Schalter DJV184Z | ||||
| 043 | 650025-0 | 17.97 | 21.38 | |
| Schaltblech | ||||
| 044 | 142303-7 | 4.58 | 5.45 | |
| Schaltersatz DJV184Z | ||||
| 045 | 620J21-2 | 3.70 | 4.40 | |
| Halter | ||||
| 046 | 347251-7 | 0.83 | 0.99 | |
| Stützradführung | ||||
| 047 | 457866-3 | 0.83 | 0.99 | |
| Stützrad komplett | ||||
| 048 | 144629-3 | 7.44 | 8.85 | |
| Stift 4 | ||||
| 049 | 256206-0 | 0.83 | 0.99 | |
| Motorgehäuse DJV184 | ||||
| 050 | 183V10-5 | 16.24 | 19.33 | |
| Gummistift 6 | ||||
| 050C10 | 263005-3 | 0.83 | 0.99 | |
| Sprengring E-4 | ||||
| 051 | 961011-9 | 0.83 | 0.99 | |
| Stahlkugel 4 | ||||
| 052 | 216008-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 233151-6 | |||
| Rasthebel | ||||
| 054 | 271441-9 | 2.05 | 2.44 | |
| Fußplatte DJV184Z | ||||
| 055 | 312C90-2 | 7.67 | 9.13 | |
| Gleitplatte | ||||
| 056 | 345441-6 | 1.43 | 1.70 | |
| Senkschraube 4x8 | ||||
| 057 | 912107-9 | 0.83 | 0.99 | |
| Klemmplatte für die Sohle | ||||
| 058 | 344685-5 | 0.83 | 0.99 | |
| Innensechskantschraube 4x16 | ||||
| 059 | 922128-3 | 0.83 | 0.99 | |
| Komplette Blattführung Jv102D | ||||
| 060 | 135941-2 | 26.11 | 31.07 | |
