Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DLM330'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

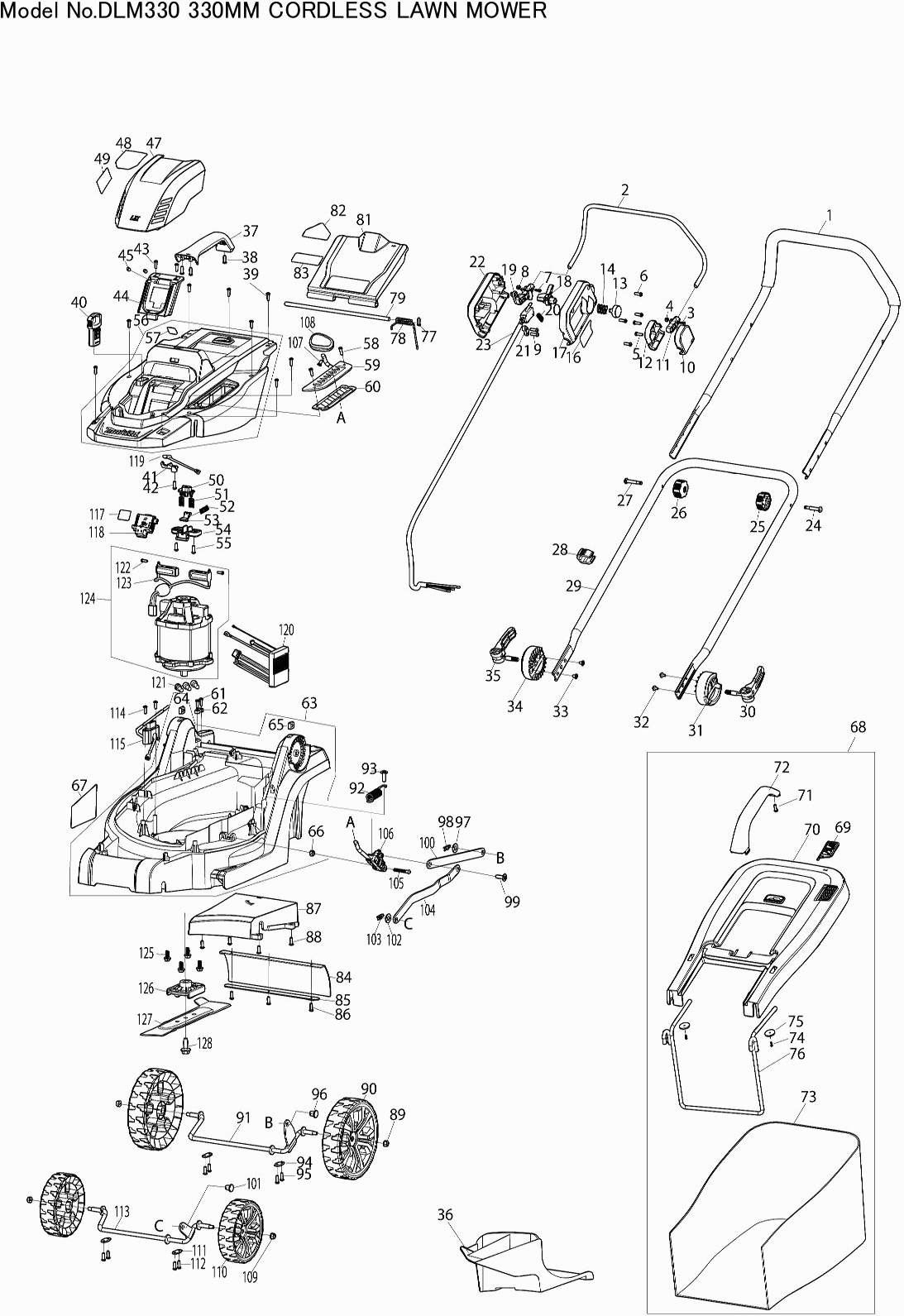

Zeichnungen der Makita DLM330
Teileliste der Makita DLM330
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Druckschaft (Oben) DLM330 | ||||
| 001 | GB00000136 | 21.54 | 25.63 | |
| Schalthebel DLM330 | ||||
| 002 | GB00000044 | 8.63 | 10.27 | |
| Metallschraube M4x18 DLM330 | ||||
| 003 | GB00000045 | 0.83 | 0.99 | |
| Sicherungsmutter m4 DLM330 | ||||
| 004 | GB00000046 | 0.83 | 0.99 | |
| Gewindeschraube st4.2x15 DLM330 | ||||
| 005 | GB00000003 | 0.83 | 0.99 | |
| Metallschraube M4x18 DLM330 | ||||
| 007 | GB00000045 | 0.83 | 0.99 | |
| Schalthebelgehäuse L DLM330 | ||||
| 010 | GB00000047 | 0.91 | 1.08 | |
| Schalthebel Endkappe L DLM330 | ||||
| 011 | GB00000048 | 0.83 | 0.99 | |
| Schalthebelgehäuse R DLM330 | ||||
| 012 | GB00000049 | 0.91 | 1.08 | |
| Schalter Link-Taste DLM330 | ||||
| 013 | GB00000050 | 0.83 | 0.99 | |
| Druckfeder DLM330 | ||||
| 014 | GB00000051 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | GB00000153 | |||
| Schaltgehäusedeckel L DLM330 | ||||
| 017 | GB00000053 | 2.92 | 3.47 | |
| Schaltkontrollhebel DLM330 | ||||
| 018 | GB00000054 | 1.10 | 1.31 | |
| Schalthebel Endkappe R DLM330 | ||||
| 019 | GB00000055 | 1.10 | 1.31 | |
| Zugfeder DLM330 | ||||
| 020 | GB00000056 | 0.83 | 0.99 | |
| Kabelanleitung DLM330 | ||||
| 021 | GB00000057 | 0.83 | 0.99 | |
| Schalterkastenabdeckung R DLM330 | ||||
| 022 | GB00000058 | 2.92 | 3.47 | |
| Schalterbaugruppe DLM330 | ||||
| 023 | GB00000138 | 19.69 | 23.43 | |
| Bolzen M6x42 DLM330 | ||||
| 024 | GB00000060 | 0.91 | 1.08 | |
| Knopfmutter m6 DLM330 | ||||
| 025 | GB00000061 | 1.30 | 1.55 | |
| Kabelklemme DLM330 | ||||
| 028 | GB00000062 | 0.83 | 0.99 | |
| Unterer Griff DLM330 | ||||
| 029 | GB00000063 | 16.24 | 19.33 | |
| Spannhebel Assy DLM330 | ||||
| 030 | GB00000064 | 4.73 | 5.63 | |
| Montageblock DLM330 | ||||
| 031 | GB00000065 | 5.33 | 6.34 | |
| Gewindeschraube 4x8 DLM330 | ||||
| 032 | GB00000066 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | GB00000067 | |||
| Tragegriff DLM330 | ||||
| 037 | GB00000068 | 2.53 | 3.01 | |
| Schlüssel DLM330 | ||||
| 040 | GB00000069 | 3.31 | 3.94 | |
| Montageanzeige DLM330 | ||||
| 041 | GB00000070 | 0.83 | 0.99 | |
| Gewindeschraube st4.2x15 DLM330 | ||||
| 043-1 | GB00000158 | 0.83 | 0.99 | |
| Batteriehalter DLM330 | ||||
| 044 | GB00000071 | 3.31 | 3.94 | |
| Sicherungsstift 5.5x8.5 DLM330 | ||||
| 045 | GB00000072 | 0.83 | 0.99 | |
| Batterieabdeckung DLM330 | ||||
| 047 | GB00000074 | 9.80 | 11.66 | |
| Label DLM330 | ||||
| 048 | GB00000140 | 0.83 | 0.99 | |
| Batteriedeckelknopf DLM330 | ||||
| 050 | GB00000077 | 0.83 | 0.99 | |
| Druckfeder DLM330 | ||||
| 051 | GB00000078 | 0.83 | 0.99 | |
| Batteriedeckel Ratsche DLM330 | ||||
| 053 | GB00000079 | 0.83 | 0.99 | |
| Batterieabdeckplatte DLM330 | ||||
| 054 | GB00000080 | 0.91 | 1.08 | |
| Oberschale DLM330 | ||||
| 056 | GB00000081 | 14.58 | 17.35 | |
| Batterieanzeige Label DLM330 | ||||
| 057 | GB00000082 | 0.83 | 0.99 | |
| Gewindeschraube st4.2x15 DLM330 | ||||
| 058 | GB00000083 | 0.83 | 0.99 | |
| Höheneinstellplatte DLM330 | ||||
| 059 | GB00000084 | 6.74 | 8.02 | |
| Gummiplatte DLM330 | ||||
| 060 | GB00000085 | 2.53 | 3.01 | |
| Mähdeck DLM330 | ||||
| 063 | GB00000086 | 39.02 | 46.43 | |
| Vierkantmutter m8 DLM330 | ||||
| 064 | GB00000087 | 0.91 | 1.08 | |
| Sicherungsmutter M6 DLM330 | ||||
| 066 | GB00000088 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 067 | GB00000141 | |||
| Grasfangkorb Montage DLM330 | ||||
| 068 | GB00000151 | 36.17 | 43.04 | |
| Grashöhenanzeigeplatte DLM330 | ||||
| 069 | GB00000090 | 0.91 | 1.08 | |
| Grasauffangdeckel DLM330 | ||||
| 070 | GB00000091 | 12.90 | 15.35 | |
| Grasauffang Griffe DLM330 | ||||
| 072 | GB00000092 | 2.53 | 3.01 | |
| Grasfangschale Unterboden DLM330 | ||||
| 073 | GB00000142 | 19.69 | 23.43 | |
| Unterlegscheibe 4.5x20x1.4 DLM330 | ||||
| 075 | GB00000094 | 0.83 | 0.99 | |
| Grasauffang Flamme DLM330 | ||||
| 076 | GB00000095 | 7.67 | 9.13 | |
| Heckklappentorsionsfeder DLM330 | ||||
| 078 | GB00000096 | 1.10 | 1.31 | |
| Heckklappenscharnier DLM330 | ||||
| 079 | GB00000097 | 3.31 | 3.94 | |
| Heckklappe DLM330 | ||||
| 081 | GB00000099 | 5.33 | 6.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 083 | GB00000144 | |||
| Grasfangauslassunterplatte DLM330 | ||||
| 087 | GB00000104 | 4.73 | 5.63 | |
| Flansch mit Mutter M6 DLM330 | ||||
| 089 | GB00000105 | 0.91 | 1.08 | |
| Rad 180mm DLM330 | ||||
| 090 | GB00000106 | 9.80 | 11.66 | |
| Hinterachse DLM330 | ||||
| 091 | GB00000107 | 7.67 | 9.13 | |
| Höhenverstellungsfeder DLM330 | ||||
| 092 | GB00000108 | 1.88 | 2.24 | |
| Spitzschraube 5x18 DLM330 | ||||
| 093 | GB00000109 | 0.83 | 0.99 | |
| Achssicherungsplatte DLM330 | ||||
| 094 | GB00000110 | 0.91 | 1.08 | |
| Sicherungsstift 10-12 DLM330 | ||||
| 096 | GB00000111 | 0.83 | 0.99 | |
| Unterlegscheibe 10mm DLM330 | ||||
| 097 | GB00000112 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 098 | GB00000113 | |||
| Sperrstift 10 DLM330 A | ||||
| 098-1 | GB00000159 | 0.83 | 0.99 | |
| Höhenverstellstange hinten DLM330 | ||||
| 100 | GB00000114 | 3.70 | 4.40 | |
| Höhenverstellstange vorne DLM330 | ||||
| 104 | GB00000115 | 4.73 | 5.63 | |
| Parker 6x30 DLM330 | ||||
| 105 | GB00000116 | 0.83 | 0.99 | |
| Höheneinstellhebel DLM330 | ||||
| 106 | GB00000117 | 4.15 | 4.94 | |
| Met.schraube M4x10mm DLM330 | ||||
| 107 | GB00000118 | 0.83 | 0.99 | |
| Griff für Höhenverstellung DLM330 | ||||
| 108 | GB00000119 | 1.10 | 1.31 | |
| Rad 138mm DLM330 | ||||
| 110 | GB00000120 | 6.74 | 8.02 | |
| Vorderachse DLM330 | ||||
| 113 | GB00000121 | 7.67 | 9.13 | |
| Schlüsselverbindung DLM330 | ||||
| 115 | GB00000122 | 7.67 | 9.13 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 117 | GB00000145 | |||
| Anschlusseinheit (3 Kontakte) | ||||
| 118A | 644809-6 | 4.08 | 4.86 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 118B | 644809-6 | 4.08 | 4.86 | |
| Indikatoreinheit DLM330 | ||||
| 119 | GB00000125 | 5.96 | 7.09 | |
| Controller DLM330 | ||||
| 120 | GB00000126 | 42.00 | 49.98 | |
| AMP-Stecker 5.5SD DLM330 | ||||
| 121 | GB00000127 | 0.83 | 0.99 | |
| Gewindebohrschraube st3.0x8 DLM330 | ||||
| 122 | GB00000128 | 0.83 | 0.99 | |
| Bürste DLM330 | ||||
| 123 | GB00000147 | 3.70 | 4.40 | |
| Motor Montage DLM330 | ||||
| 124 | GB00000148 | 116.59 | 138.74 | |
| Mutter M8x18mm DLM330 | ||||
| 125 | GB00000131 | 1.88 | 2.24 | |
| Blattstütze DLM330 | ||||
| 126 | GB00000132 | 2.53 | 3.01 | |
| Cirkelmes 330 | ||||
| 127 | GB00000042 | 11.79 | 14.03 | |
| Schraubbolzen M8x28mm DLM330 | ||||
| 128 | GB00000133 | 0.83 | 0.99 | |
