Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DLM463'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

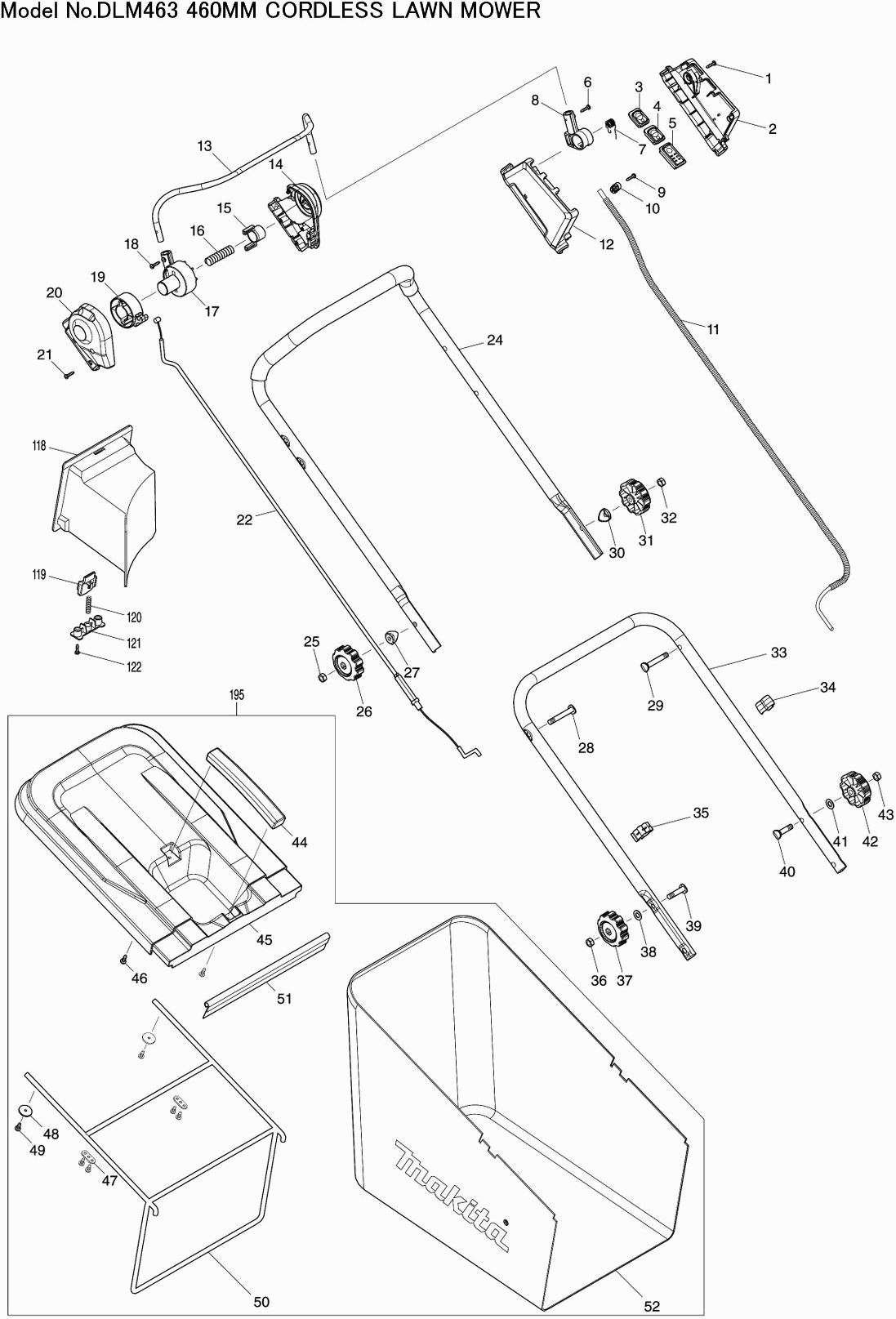

Zeichnungen der Makita DLM463
Teileliste der Makita DLM463
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.19 | |
| Schalterkasten DLM460 | ||||
| 002 | 183K45-0 | 7.20 | 8.57 | |
| Schaltkreis A DLM460 | ||||
| 003 | 140F09-7 | 11.00 | 13.09 | |
| Label A/U AS1925 | ||||
| 003C10 | 810D46-0 | 2.40 | 2.86 | |
| Schaltkreis B DLM460 | ||||
| 004 | 140F10-2 | 11.00 | 13.09 | |
| An/Aus-Etikett DLM460 | ||||
| 004C10 | 818A74-1 | 2.40 | 2.86 | |
| Lichtkreislauf B DLM460 | ||||
| 005 | 140F08-9 | 14.30 | 17.02 | |
| Led-Licht B DLM460 | ||||
| 005C10 | 818A73-3 | 2.40 | 2.86 | |
| Blechschraube 4x22 | ||||
| 006 | 266324-6 | 1.00 | 1.19 | |
| Torsionsfeder 12 DLM460 | ||||
| 007 | 232470-7 | 1.00 | 1.19 | |
| Gashebelhalter DLM460 | ||||
| 008 | 458803-0 | 2.40 | 2.86 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 009 | 265B67-9 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 010 | 687124-5 | 1.00 | 1.19 | |
| Verbindungskabel DLM460 | ||||
| 011 | 699115-4 | 14.30 | 17.02 | |
| Schalterkasten DLM460 | ||||
| 012 | 183K45-0 | 7.20 | 8.57 | |
| Gasklappenhalterung DLM460 | ||||
| 013 | 327208-4 | 6.00 | 7.14 | |
| Hebelgehäuse DLM460 | ||||
| 014 | 183K56-5 | 6.00 | 7.14 | |
| Anzeigeetikett DLM460 | ||||
| 014C10 | 818A72-5 | 2.40 | 2.86 | |
| Sperrknopf DLM460 | ||||
| 015 | 458807-2 | 2.40 | 2.86 | |
| Druckfeder 15 DLM460 | ||||
| 016 | 231227-3 | 1.00 | 1.19 | |
| Lenkradhülse A DLM460 | ||||
| 017 | 458805-6 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 017-1 | 4132N1-3 | |||
| Blechschraube 4x22 | ||||
| 018 | 266324-6 | 1.00 | 1.19 | |
| Lenkradhülse B DLM460 | ||||
| 019 | 458806-4 | 2.40 | 2.86 | |
| Hebelgehäuse DLM460 | ||||
| 020 | 183K56-5 | 6.00 | 7.14 | |
| Anzeigeetikett DLM460 | ||||
| 020C10 | 818A72-5 | 2.40 | 2.86 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 021 | 265B67-9 | 1.00 | 1.19 | |
| Gaszug DLM460 | ||||
| 022 | 162509-1 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 327329-2 | |||
| Mutter | ||||
| 025 | DA00000563 | 1.00 | 1.19 | |
| Knopf | ||||
| 026 | DA00000564 | 1.20 | 1.43 | |
| Gewindestift gebogen A DLM460 | ||||
| 027 | DA00000924 | 1.00 | 1.19 | |
| Flachrundschraube | ||||
| 028 | DA00000569 | 2.40 | 2.86 | |
| Flachrundschraube | ||||
| 029 | DA00000569 | 2.40 | 2.86 | |
| Gewindestift gebogen A DLM460 | ||||
| 030 | DA00000924 | 1.00 | 1.19 | |
| Knopf | ||||
| 031 | DA00000564 | 1.20 | 1.43 | |
| Mutter | ||||
| 032 | DA00000563 | 1.00 | 1.19 | |
| Schiebestange "unten" | ||||
| 033 | 671001606 | 22.00 | 26.18 | |
| Kabelklemme DLM460 | ||||
| 034 | 458810-3 | 1.20 | 1.43 | |
| Gaskabelhalter Plm4630 A | ||||
| 035 | 671611001 | 1.20 | 1.43 | |
| Mutter | ||||
| 036 | DA00000563 | 1.00 | 1.19 | |
| Knopf | ||||
| 037 | DA00000564 | 1.20 | 1.43 | |
| Niete 8 | ||||
| 038 | 671007007 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | DA00000880 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | DA00000880 | |||
| Niete 8 | ||||
| 041 | 671007007 | 1.20 | 1.43 | |
| Knopf | ||||
| 042 | DA00000564 | 1.20 | 1.43 | |
| Mutter | ||||
| 043 | DA00000563 | 1.00 | 1.19 | |
| Grasfangkorb Griff | ||||
| 044 | 671454001 | 3.60 | 4.28 | |
| Obere Abdeckung | ||||
| 045 | 671467001 | 16.50 | 19.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | DA00000326 | |||
| Wellenplatte Dlm380 A | ||||
| 047 | DA00000335 | 1.00 | 1.19 | |
| Niete 4mm | ||||
| 048 | DA00000025 | 1.00 | 1.19 | |
| Parker ST5x12 | ||||
| 049 | DA00000888 | 1.00 | 1.19 | |
| Grasfangkorb Bügel | ||||
| 050 | 671001443 | 18.70 | 22.25 | |
| Montage-Unterlegscheibe | ||||
| 051 | 671001353 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 052 | 671001418 | |||
| Batterieabdeckung DLM460 | ||||
| 054 | 140F02-1 | 8.40 | 10.00 | |
| "Warnung"-Aufkleber | ||||
| 054C10 | 890380-0 | 2.40 | 2.86 | |
| Warnhinweisschild DLM460 | ||||
| 054C20 | 818U29-6 | 2.40 | 2.86 | |
| Blattfeder DLM460 | ||||
| 055 | 232471-5 | 1.20 | 1.43 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 056 | 265B67-9 | 1.00 | 1.19 | |
| Deblockierhebel DLM480 | ||||
| 057 | 458809-8 | 1.20 | 1.43 | |
| Sicherheitsschlüssel DLM460 | ||||
| 058 | 643535-4 | 3.60 | 4.28 | |
| Sprengring E-5 | ||||
| 059 | 961018-5 | 1.00 | 1.19 | |
| Stange für Batterieventil DLM460 | ||||
| 060 | 327209-2 | 1.20 | 1.43 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 061 | 265B67-9 | 1.00 | 1.19 | |
| Mähdeckabdeckung DLM460 | ||||
| 062 | 458798-7 | 11.00 | 13.09 | |
| Namensschild DLM463 | ||||
| 063 | 858B50-9 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 064 | 265B67-9 | 1.00 | 1.19 | |
| Motorabdeckung DLM460 | ||||
| 065 | 140F01-3 | 6.00 | 7.14 | |
| Gummistift 6 | ||||
| 065C10 | 263005-3 | 1.00 | 1.19 | |
| Motor 2x18V DLM460 | ||||
| 066 | 629374-6 | 225.50 | 268.34 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 067 | 265B67-9 | 1.00 | 1.19 | |
| Blockstütze DLM460 | ||||
| 068 | 347456-9 | 2.40 | 2.86 | |
| Bremshebel DLM460 | ||||
| 069 | 347455-1 | 2.40 | 2.86 | |
| Feder 15 DLM460 | ||||
| 070 | 232469-2 | 1.20 | 1.43 | |
| Bremsband DLM480 A | ||||
| 071 | 140K44-5 | 11.00 | 13.09 | |
| Motorhalter DLM460 | ||||
| 072 | 140F06-3 | 9.60 | 11.42 | |
| Innensechskantschraube M8X22mm | ||||
| 073 | 922438-8 | 1.00 | 1.19 | |
| Gummistift 6 | ||||
| 073C10 | 263005-3 | 1.00 | 1.19 | |
| Bremsenhalter DLM460 A | ||||
| 074 | 347506-0 | 3.60 | 4.28 | |
| Achse DLM460 A | ||||
| 075 | 327361-6 | 14.30 | 17.02 | |
| Schraube 5x16 | ||||
| 076 | 911221-8 | 1.00 | 1.19 | |
| Inbus Schraube m4x12 | ||||
| 077 | 922116-0 | 1.00 | 1.19 | |
| 4 Unterlegscheibe | ||||
| 078 | 253874-0 | 1.00 | 1.19 | |
| Schraube 4x20 | ||||
| 079 | 266420-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | 319908-0 | |||
| Schraube 5x25 | ||||
| 081 | 911243-8 | 1.00 | 1.19 | |
| Bremsbandabdeckung DLM480 | ||||
| 082 | 140F51-8 | 9.60 | 11.42 | |
| Kugellager 6004ddw DLM463 | ||||
| 082C10 | 210237-3 | 2.40 | 2.86 | |
| Schraube 5x25 | ||||
| 083 | 911243-8 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 084 | 265B67-9 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 085 | 687124-5 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 086 | 265B67-9 | 1.00 | 1.19 | |
| Kabelbaum DLM460 | ||||
| 087 | 632M81-0 | 6.00 | 7.14 | |
| Controller DLM463 | ||||
| 088 | 620E91-1 | 126.50 | 150.54 | |
| Füllpuffer DLM460 | ||||
| 089 | 422351-5 | 1.00 | 1.19 | |
| Mähdeckabdeckung DLM460 | ||||
| 090 | 458799-5 | 16.50 | 19.64 | |
| Innensechskantschraube M8X22mm | ||||
| 091 | 922438-8 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 092 | 265B67-9 | 1.00 | 1.19 | |
| Klemmenkasten DLM460 | ||||
| 093 | 183K40-0 | 8.40 | 10.00 | |
| Gummistift 6 | ||||
| 093C10 | 263005-3 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 094 | 265B67-9 | 1.00 | 1.19 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 095 | 644809-6 | 4.80 | 5.71 | |
| Seriennummer Label DLM463 | ||||
| 096 | 858B51-7 | 2.40 | 2.86 | |
| Klemmenkasten DLM460 | ||||
| 097 | 183K40-0 | 8.40 | 10.00 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 098 | 265B67-9 | 1.00 | 1.19 | |
| Griffabdeckung DLM460 | ||||
| 099 | 458797-9 | 1.00 | 1.19 | |
| Füllpuffer DLM460 | ||||
| 100 | 422350-7 | 1.00 | 1.19 | |
| Leitungsfilter | ||||
| 101 | 688163-8 | 1.20 | 1.43 | |
| Schalter C3Xa-1Pspm Dsp600 | ||||
| 102 | 651083-9 | 19.80 | 23.56 | |
| Zwischenplatte DLM460 | ||||
| 103 | 458808-0 | 4.80 | 5.71 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 104 | 265B67-9 | 1.00 | 1.19 | |
| Kreisförmiger Mesh-Halter DLM460 | ||||
| 105 | 140F05-5 | 28.60 | 34.03 | |
| CIRKELMES OPVANGEN 46 CM | ||||
| 106 | 1910N1-8 | 15.00 | 17.85 | |
| Mähblattschraube M8x35mm DLM532 A | ||||
| 114 | 265A69-9 | 1.20 | 1.43 | |
| Auswurfklappe DLM460 | ||||
| 115 | DA00001295 | 11.00 | 13.09 | |
| Warnhinweisschild DLM460 | ||||
| 116 | 818A77-5 | 2.40 | 2.86 | |
| MULCHPLUG | ||||
| 118 | 671660001 | 8.00 | 9.52 | |
| Befestigungsknopf | ||||
| 119 | 671316004 | 1.20 | 1.43 | |
| Feder | ||||
| 120 | 671011005 | 2.40 | 2.86 | |
| Druckplatte | ||||
| 121 | 671317001 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 122 | DA00000603 | |||
| Flanschbolzen | ||||
| 123 | DA00000562 | 1.20 | 1.43 | |
| Handgriffhalter R DLM460 | ||||
| 124 | DA00001248 | 10.80 | 12.85 | |
| Flanschmutter | ||||
| 125 | DA00000543 | 1.00 | 1.19 | |
| Klemme für Schutzabdeckung | ||||
| 126 | 671009017 | 1.20 | 1.43 | |
| Verstärkungsbügel | ||||
| 127 | 671001518 | 4.80 | 5.71 | |
| Feder | ||||
| 128 | 671011101 | 1.20 | 1.43 | |
| Klemme für Schutzabdeckung | ||||
| 129 | 671009017 | 1.20 | 1.43 | |
| Flanschmutter | ||||
| 130 | DA00000543 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | DA00000537 | |||
| Handgriffs Unterstützung L DLM460 | ||||
| 132 | DA00001249 | 10.80 | 12.85 | |
| Flanschbolzen | ||||
| 133 | DA00000562 | 1.20 | 1.43 | |
| Schraube M6x12 | ||||
| 134 | 671002019 | 1.20 | 1.43 | |
| Höheneinstellplatte DLM461 A | ||||
| 135 | 459361-9 | 4.80 | 5.71 | |
| Flanschmutter | ||||
| 136 | DA00000543 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 137 | DA00000537 | |||
| Mähdeck DLM460 A | ||||
| 138 | DA00001294 | 161.70 | 192.42 | |
| Verlängerungsfeder | ||||
| 139 | 671011125 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 140 | DA00001154 | |||
| Mutter | ||||
| 141 | DA00000549 | 1.00 | 1.19 | |
| Mutter | ||||
| 142 | DA00000549 | 1.00 | 1.19 | |
| Radabdeckkappe | ||||
| 145 | DA00000536 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 146 | DA00000537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 147 | DA00000538 | |||
| Hinterrad | ||||
| 148 | 671020160 | 19.80 | 23.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 149 | DA00000538 | |||
| Schraube | ||||
| 150 | 671002030 | 1.20 | 1.43 | |
| Handgriff DLM460Z A | ||||
| 151 | DA00001174 | 6.00 | 7.14 | |
| Mutter | ||||
| 152 | DA00000549 | 1.00 | 1.19 | |
| Handgriffhülse DLM460 A | ||||
| 153 | DA00001058 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 154 | DA00001175 | |||
| Schraube M6x12 | ||||
| 155 | 671002019 | 1.20 | 1.43 | |
| Montage Ring Radachse Plm4120N A | ||||
| 156 | DA00000542 | 1.20 | 1.43 | |
| Radlager Kst Plm4120N A | ||||
| 157 | DA00001025 | 1.00 | 1.19 | |
| Flanschmutter | ||||
| 158 | DA00000543 | 1.00 | 1.19 | |
| Montage Ring Radachse Plm4120N A | ||||
| 159 | DA00000542 | 1.20 | 1.43 | |
| Schraube M6x12 | ||||
| 160 | 671002019 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 161 | DA00000538 | |||
| Hinterrad | ||||
| 162 | 671020160 | 19.80 | 23.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 163 | DA00000538 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 164 | DA00000537 | |||
| Radabdeckkappe | ||||
| 165 | DA00000536 | 3.60 | 4.28 | |
| Radabdeckung 7" | ||||
| 166 | 671001176 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 167 | DA00000537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 168 | DA00000538 | |||
| Rad 7" | ||||
| 169 | 671020150 | 20.90 | 24.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 170 | DA00000538 | |||
| Mutter | ||||
| 171 | DA00000549 | 1.00 | 1.19 | |
| Lagerbock | ||||
| 172 | 671445001 | 2.40 | 2.86 | |
| Gelenkwelle (a) | ||||
| 173 | 671001786 | 22.00 | 26.18 | |
| Mutter | ||||
| 174 | DA00000549 | 1.00 | 1.19 | |
| Lagerbock | ||||
| 175 | 671445001 | 2.40 | 2.86 | |
| Lagerbock | ||||
| 176 | 671418001 | 2.40 | 2.86 | |
| Zieher m6x45 | ||||
| 177 | 671002028 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 178 | DA00000538 | |||
| Rad 7" | ||||
| 179 | 671020150 | 20.90 | 24.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 180 | DA00000538 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 181 | DA00000537 | |||
| Radabdeckung 7" | ||||
| 182 | 671001176 | 8.40 | 10.00 | |
| Frontverkleidung DLM460 | ||||
| 183 | DA00001251 | 14.30 | 17.02 | |
| Parker St4.2x10 | ||||
| 184 | DA00000911 | 1.00 | 1.19 | |
| Label Makita DLM460 | ||||
| 185 | 818A75-9 | 2.40 | 2.86 | |
| Grasfangkorb Zusammenbau DLM460 | ||||
| 195 | 127061-6 | 52.80 | 62.83 | |
