Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DLM538'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

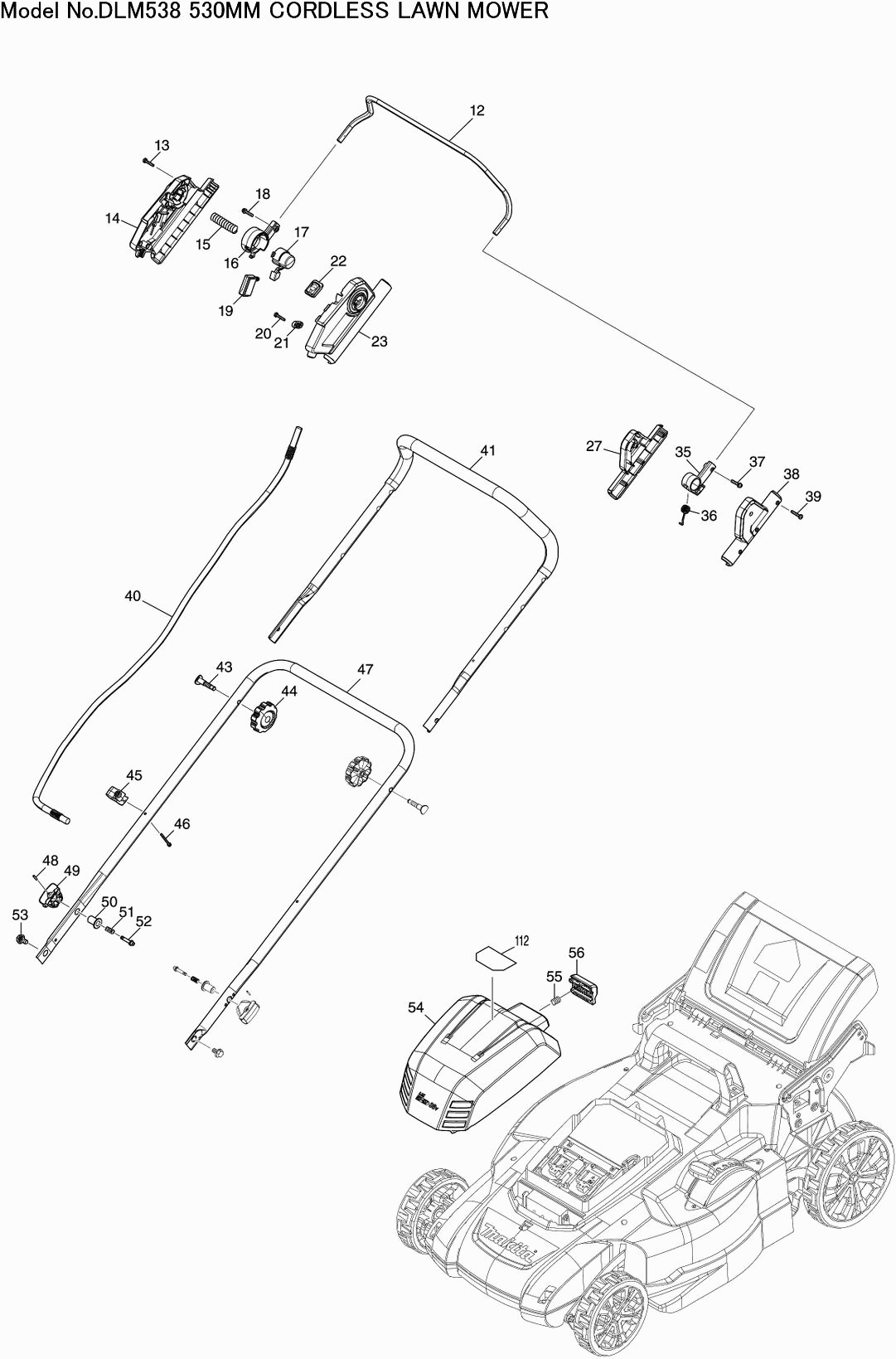

Zeichnungen der Makita DLM538
Teileliste der Makita DLM538
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schalthebel DLM532/533 | ||||
| 012 | 327424-8 | 7.22 | 8.59 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 013 | 266424-2 | 0.83 | 0.99 | |
| Schaltergehäuse DLM480/538 | ||||
| 014 | 183V31-7 | 4.60 | 5.47 | |
| Label indicatie DLM480 | ||||
| 014C10 | 8045G7-5 | 0.83 | 0.99 | |
| Druckfeder 15 DLM460 | ||||
| 015 | 231227-3 | 0.83 | 0.99 | |
| Schalterhalterung R DML481/539 | ||||
| 016 | 413A99-6 | 1.07 | 1.27 | |
| Sechskantmutter M4 | ||||
| 016C10 | 931102-0 | 0.83 | 0.99 | |
| Entriegelungsschalter DML481/539 | ||||
| 017 | 413B00-7 | 1.26 | 1.50 | |
| Schraube 4x20 | ||||
| 018 | 911138-5 | 0.83 | 0.99 | |
| Schalter C3Xa-1Pspm Dsp600 | ||||
| 019 | 651083-9 | 19.29 | 22.96 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 020 | 266424-2 | 0.83 | 0.99 | |
| Klemmenhalterung | ||||
| 021 | 687053-2 | 0.83 | 0.99 | |
| Schaltkreis CPL DML481/539 | ||||
| 022 | 141H35-1 | 10.72 | 12.76 | |
| Label A/U AS1925 | ||||
| 022C10 | 810D46-0 | 2.71 | 3.22 | |
| Schaltergehäuse DLM480/538 | ||||
| 023 | 183V31-7 | 4.60 | 5.47 | |
| Label indicatie DLM480 | ||||
| 023C10 | 8045G7-5 | 0.83 | 0.99 | |
| Schaltergehäuse LM001/2J | ||||
| 027 | 183U21-4 | 1.82 | 2.17 | |
| Schalterhebelhalter L DLM533 | ||||
| 035 | 459863-5 | 1.67 | 1.99 | |
| Sechskantmutter M4 | ||||
| 035C10 | 931102-0 | 0.83 | 0.99 | |
| Torsionsfeder 12 DLM532/533 | ||||
| 036 | 232575-3 | 0.83 | 0.99 | |
| Schraube 4x20 | ||||
| 037 | 911138-5 | 0.83 | 0.99 | |
| Schaltergehäuse LM001/2J | ||||
| 038 | 183U21-4 | 1.82 | 2.17 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 039 | 266424-2 | 0.83 | 0.99 | |
| Kabelstrang DLM538 | ||||
| 040 | 699199-2 | 19.12 | 22.75 | |
| Oberer Hebel LM001/2J | ||||
| 041 | 327871-3 | 17.45 | 20.77 | |
| Schraube M8x50 LM001/2J | ||||
| 043 | 265C08-1 | 0.83 | 0.99 | |
| Flügelmutter M8 LM001/2J | ||||
| 044 | 265C06-5 | 1.07 | 1.27 | |
| Drahtklemme LM001/2J | ||||
| 045 | 413944-9 | 0.83 | 0.99 | |
| Schraube 4x35 | ||||
| 046 | 911163-6 | 0.83 | 0.99 | |
| Hebelbaugruppe LM002J | ||||
| 047 | 122A72-2 | 17.45 | 20.77 | |
| Spannstift 2,5-16 | ||||
| 048 | 258004-8 | 0.83 | 0.99 | |
| Knopf LM001J | ||||
| 049 | 413943-1 | 1.07 | 1.27 | |
| Sperrhalter LM001J | ||||
| 050 | 327877-1 | 1.82 | 2.17 | |
| Druckfeder 8 | ||||
| 051 | 234121-8 | 0.83 | 0.99 | |
| Sperrstift LM001J | ||||
| 052 | 327876-3 | 1.82 | 2.17 | |
| Mutternschraube M8 LM001/2J | ||||
| 053 | 265C07-3 | 0.83 | 0.99 | |
| Kompletter Batteriedeckel DLM480/539 | ||||
| 054 | 141F56-1 | 12.53 | 14.91 | |
| "Warnung"-Aufkleber | ||||
| 054C10 | 890380-0 | 2.71 | 3.22 | |
| Druckfeder 7 | ||||
| 055 | 231037-8 | 0.83 | 0.99 | |
| Spindelgriff DML481/539 | ||||
| 056 | 413B03-1 | 0.83 | 0.99 | |
| Komplette Rückabdeckung DLM538/539 | ||||
| 057 | 141J52-3 | 9.52 | 11.33 | |
| Label waarschuwing DLM480 P | ||||
| 058 | 8047H5-8 | 0.83 | 0.99 | |
| Druckfeder 8mm LM001/2J | ||||
| 061 | 232721-8 | 1.07 | 1.27 | |
| Auswurfdeckelachse 6mm DLM532 | ||||
| 062 | 327418-3 | 2.02 | 2.40 | |
| Rechter Griffstütze LM001/2J | ||||
| 063 | 347867-8 | 10.72 | 12.76 | |
| Senkschraube 5x30mm | ||||
| 064 | 266553-1 | 0.83 | 0.99 | |
| Parker 5x20mm LM001/2J | ||||
| 065 | 265C05-7 | 0.83 | 0.99 | |
| Sprengring E-5 | ||||
| 066 | 961018-5 | 0.83 | 0.99 | |
| Stopring E-5 | ||||
| 066-1 | 259084-7 | 0.83 | 0.99 | |
| Linker Griffstütze LM001/2J | ||||
| 067 | 347866-0 | 10.72 | 12.76 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 068 | 266424-2 | 0.83 | 0.99 | |
| Batteriegehäuse DLM382/432 | ||||
| 069 | 183N35-1 | 4.45 | 5.30 | |
| Gummistift 6 | ||||
| 069C10 | 263005-3 | 0.83 | 0.99 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 070 | 644809-6 | 3.96 | 4.71 | |
| Batteriegehäuse DLM382/432 | ||||
| 071 | 183N35-1 | 4.45 | 5.30 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 072 | 266424-2 | 0.83 | 0.99 | |
| Handgriff-Stütze R DLM538 | ||||
| 073 | 8114H0-3 | 0.83 | 0.99 | |
| Parker 5x30 DLM538 | ||||
| 074 | 8114G4-8 | 0.83 | 0.99 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 075 | 266424-2 | 0.83 | 0.99 | |
| Handgriff LM001/2J | ||||
| 076 | 413938-4 | 2.46 | 2.93 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 077 | 266424-2 | 0.83 | 0.99 | |
| Kupplung DLM538 | ||||
| 078 | 141J50-7 | 25.41 | 30.24 | |
| Dichtungsring DLM480 | ||||
| 078C10 | 422789-4 | 0.83 | 0.99 | |
| Label indicatie DLM480 | ||||
| 078C20 | 8031N0-1 | 0.83 | 0.99 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 079 | 266424-2 | 0.83 | 0.99 | |
| Höhenplatte LM001/2J | ||||
| 080 | 162993-0 | 6.55 | 7.79 | |
| Sicherheitsschlüssel DLM460 | ||||
| 081 | 643535-4 | 3.12 | 3.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 082 | 265C97-6 | |||
| Höhenversteller LM001/2J | ||||
| 083 | 413939-2 | 1.07 | 1.27 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 084 | 266424-2 | 0.83 | 0.99 | |
| Klemmenhalterung | ||||
| 085 | 687053-2 | 0.83 | 0.99 | |
| Klemmenstreifen * | ||||
| 086 | 687051-6 | 0.83 | 0.99 | |
| Hinterabdeckung LM002J | ||||
| 090 | 413920-3 | 3.22 | 3.83 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 091 | 266424-2 | 0.83 | 0.99 | |
| Regler DLM480/538 | ||||
| 092 | 620G78-5 | 90.09 | 107.21 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 093 | 266424-2 | 0.83 | 0.99 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 094 | 266424-2 | 0.83 | 0.99 | |
| Motorhaube DML481/539 | ||||
| 095 | 413B05-7 | 7.44 | 8.85 | |
| DC-Motor DML481/539 | ||||
| 096 | 629A90-6 | 213.68 | 254.28 | |
| Motorhalterung cpl DML481/539 | ||||
| 097 | 141H61-0 | 12.53 | 14.91 | |
| Inbusschraube M8x16 | ||||
| 098 | 922422-3 | 0.83 | 0.99 | |
| Motorzwischenplatte DLM532/533 | ||||
| 099 | 459853-8 | 2.02 | 2.40 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 100 | 266385-6 | 0.83 | 0.99 | |
| Innensechskantschraube M8x30 LM001/2J | ||||
| 101 | 265C22-7 | 0.83 | 0.99 | |
| Fan 170 LM001/2J | ||||
| 102 | 240229-8 | 3.59 | 4.27 | |
| Maschenträger 53cm LM002J | ||||
| 103 | 313392-1 | 4.60 | 5.47 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 104 | 266424-2 | 0.83 | 0.99 | |
| Cirkelmes 53cm | ||||
| 105 | 191V96-5 | 22.00 | 26.18 | |
| Mähblattschraube M8x35mm DLM532 A | ||||
| 106 | 265A69-9 | 0.83 | 0.99 | |
| Mähdeck DLM538 | ||||
| 107 | 413A64-5 | 57.75 | 68.72 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 108 | 266424-2 | 0.83 | 0.99 | |
| Sperrplatte LM001/2J | ||||
| 109 | 347870-9 | 0.83 | 0.99 | |
| Druckfeder 17 LM001/2J | ||||
| 110 | 232717-9 | 2.15 | 2.56 | |
| Sicherungsmutter M6 LM001/2J | ||||
| 111 | 252301-4 | 0.83 | 0.99 | |
| Controller DLM538 | ||||
| 112 | 8046H9-4 | 0.83 | 0.99 | |
| Unterlegscheibe 8 | ||||
| 113 | 253731-2 | 0.83 | 0.99 | |
| Verbindungsstange R LM001/2J | ||||
| 114 | 347873-3 | 9.52 | 11.33 | |
| F Verbindungsstange LM002J | ||||
| 115 | 347871-7 | 6.55 | 7.79 | |
| Unterlegscheibe 8 | ||||
| 116 | 253731-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 117 | 961012-7 | |||
| Stopring E-6 | ||||
| 117-1 | 259085-5 | 0.83 | 0.99 | |
| Unterlegscheibe 8 | ||||
| 118 | 267281-1 | 0.83 | 0.99 | |
| Stanghalter LM001/2J | ||||
| 119 | 313389-0 | 8.38 | 9.97 | |
| Höhenversteller LM001/2J | ||||
| 120 | 327872-1 | 3.22 | 3.83 | |
| Druckfeder 9mm LM001/2J | ||||
| 121 | 232715-3 | 0.83 | 0.99 | |
| Stange 7mm LM001/2J | ||||
| 122 | 327873-9 | 0.83 | 0.99 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 123 | 266424-2 | 0.83 | 0.99 | |
| Platte LM001/2J | ||||
| 124 | 347869-4 | 0.83 | 0.99 | |
| Flanschschraube M8x12 | ||||
| 125 | 265324-3 | 1.18 | 1.40 | |
| Vorderrad 180mm LM001/2J | ||||
| 126 | 141E34-5 | 11.09 | 13.20 | |
| Kugellager 6001Ddw A | ||||
| 127 | 210163-6 | 1.18 | 1.40 | |
| Vorderachse LM002J | ||||
| 128 | 162989-1 | 9.52 | 11.33 | |
| Platte LM001/2J | ||||
| 129 | 347869-4 | 0.83 | 0.99 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 130 | 266424-2 | 0.83 | 0.99 | |
| Sicherungsmutter M6 LM001/2J | ||||
| 131 | 252301-4 | 0.83 | 0.99 | |
| Flanschschraube M8x12 | ||||
| 132 | 265324-3 | 1.18 | 1.40 | |
| Kugellager 6001Ddw A | ||||
| 133 | 210163-6 | 1.18 | 1.40 | |
| Hinterrad 230mm LM001/2J | ||||
| 134 | 141E35-3 | 12.53 | 14.91 | |
| Schraube 5x10 | ||||
| 141 | 251951-2 | 0.83 | 0.99 | |
| Hinterachshalter LM001/2J | ||||
| 143 | 313390-5 | 2.46 | 2.93 | |
| Hinterachse LM002J | ||||
| 144 | 162990-6 | 15.76 | 18.75 | |
| Sicherungsmutter M6 LM001/2J | ||||
| 145 | 252301-4 | 0.83 | 0.99 | |
| Drahtklemme 19 LM001/2J | ||||
| 146 | 347865-2 | 0.83 | 0.99 | |
| Senkschraube 5x30mm | ||||
| 147 | 266553-1 | 0.83 | 0.99 | |
| LM002J Grasfangtasche Klammer | ||||
| 153 | 162A27-5 | 12.53 | 14.91 | |
| Grasfangsack | ||||
| 154 | 162B25-5 | 20.00 | 23.80 | |
