Makita DLS714 Zeichnungen und Teile

Genaue Typennummer:
DLS714
DLS714

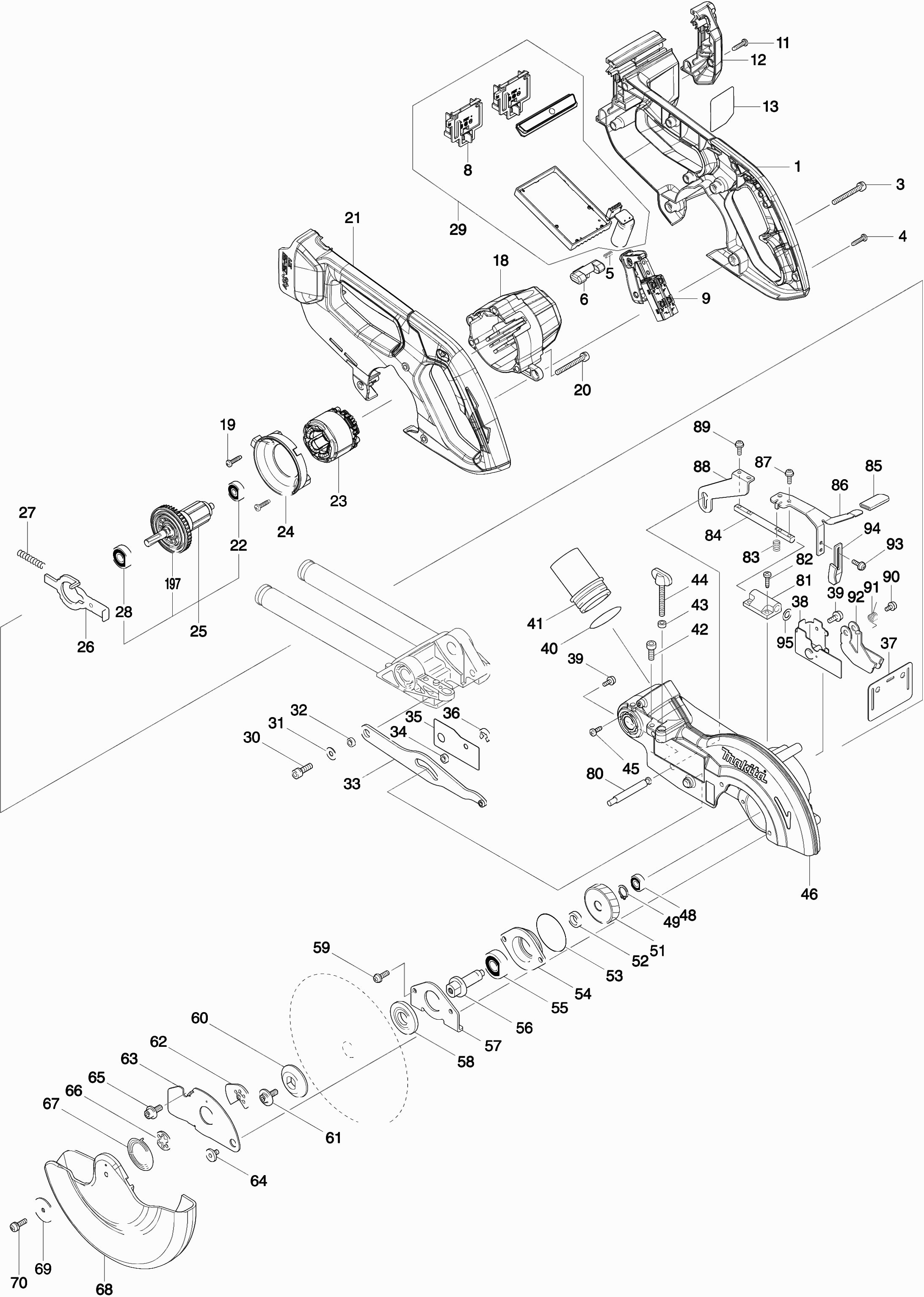

Zeichnungen der MAKITA DLS714
Teileliste der MAKITA DLS714
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Handgreep set | ||||
001 | 183B55-3 | Handgreep set | € 79.85 | |
Schroef 5x45 | ||||
003 | 911268-2 | Schroef 5x45 | € 0.99 | |
Tapschroef 4x18 | ||||
004 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
Drukveer 4 | ||||
005 | 231397-8 | Drukveer 4 | € 0.99 | |
Blokkeerknop | ||||
006 | 456024-8 | Blokkeerknop | € 2.07 | |
Aansluitunit (3 contacten) | ||||
008 | 644808-8 | Aansluitunit (3 contacten) | € 3.64 | |
Schalter | ||||
009 | 650756-1 | Schalter | € 28.80 | |
Tapschroef 4x18 | ||||
011 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
Abdeckhaube | ||||
012 | 143268-6 | Abdeckhaube | € 5.85 | |
Rubber pen 6 | ||||
012A | 263005-3 | Rubber pen 6 | € 0.99 | |
Typenschild | ||||
013 | 851E60-3 | Typenschild | € 2.78 | |
Motorgehäuse | ||||
018 | 456022-2 | Motorgehäuse | € 10.78 | |
Tapschroef 4x18 | ||||
019 | 265995-6 | Tapschroef 4x18 | € 0.99 | |
Schroef 5x45 | ||||
020 | 911268-2 | Schroef 5x45 | € 0.99 | |
Handgreep set | ||||
021 | 183B55-3 | Handgreep set | € 79.85 | |
Kogellager 607llb | ||||
022 | 211021-9 | Kogellager 607llb | € 4.57 | |
Motor 2x18v | ||||
023 | 629157-4 | Motor 2x18v | € 49.74 | |
Zwischenplatte | ||||
024 | 456023-0 | Zwischenplatte | € 3.64 | |
Anker | ||||
025 | 519373-5 | Anker | € 85.08 | |
Achsblockierung | ||||
026 | 344681-3 | Achsblockierung | € 2.78 | |
Drukveer 5 | ||||
027 | 233092-6 | Drukveer 5 | € 0.99 | |
Kogellager 629ddw | ||||
028 | 211092-6 | Kogellager 629ddw | € 4.57 | |
Controller | ||||
029 | 143291-1 | Controller | € 255.26 | |
Inbusbout M6x20 | ||||
030 | 265905-3 | Inbusbout M6x20 | € 0.99 | |
Sluitring 6 | ||||
031 | 253804-1 | Sluitring 6 | € 0.99 | |
Ring 16 | ||||
032 | 257163-5 | Ring 16 | € 1.21 | |
Verbindingsplaat | ||||
033 | 154643-1 | Verbindingsplaat | € 14.21 | |
Ring 16 | ||||
034 | 257163-5 | Ring 16 | € 1.21 | |
Verbindingsdeksel | ||||
035 | 346330-8 | Verbindingsdeksel | € 0.99 | |
Stopring E-5 | ||||
036 | 961018-5 | Stopring E-5 | € 0.99 | |
Gummiplatte | ||||
037 | 421626-9 | Gummiplatte | € 0.99 | |
Nicht mehr lieferbar | ||||
038 | 165414-1 | Nicht mehr lieferbar | ||
Schroef 4x10 | ||||
039 | 911113-1 | Schroef 4x10 | € 0.99 | |
O-ring 35 | ||||
040 | 213460-9 | O-ring 35 | € 1.21 | |
Stofafzuigadapter afkortzaag | ||||
041 | 419277-0 | Stofafzuigadapter afkortzaag | € 2.68 | |
Zeskant bout 6x16 | ||||
042 | 265251-4 | Zeskant bout 6x16 | € 0.99 | |
Kunststof Ring 5 | ||||
043 | 262001-8 | Kunststof Ring 5 | € 1.43 | |
Vleugelbout m6x43 | ||||
044 | 265717-4 | Vleugelbout m6x43 | € 1.71 | |
Tapschroef M4x12mm Ck | ||||
045 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
Nicht mehr lieferbar | ||||
046 | 143350-1 | Nicht mehr lieferbar | ||
Rubber pen 4 | ||||
046A | 263002-9 | Rubber pen 4 | € 0.99 | |
Rubber pen 6 | ||||
046B | 263005-3 | Rubber pen 6 | € 0.99 | |
Kogellager 607llb | ||||
048 | 211021-9 | Kogellager 607llb | € 4.57 | |
Borgring S-12 | ||||
049 | 961052-5 | Borgring S-12 | € 0.99 | |
Tandwiel 53 | ||||
051 | 227810-2 | Tandwiel 53 | € 6.57 | |
Zeskant bout M6x16mm | ||||
051 | 266733-9 | Zeskant bout M6x16mm | € 1.00 | |
Ring 12 | ||||
052 | 257088-3 | Ring 12 | € 1.21 | |
Lagerhuis | ||||
054 | 317193-9 | Lagerhuis | € 9.50 | |
Kogellager 6201dw1 | ||||
055 | 211129-9 | Kogellager 6201dw1 | € 7.43 | |
Stoessel | ||||
056 | 323798-5 | Stoessel | € 12.14 | |
Lagerborging | ||||
057 | 285736-4 | Lagerborging | € 1.71 | |
Binnenflens 40 | ||||
058 | 224370-5 | Binnenflens 40 | € 5.21 | |
Schroef 5x16 | ||||
059 | 911224-2 | Schroef 5x16 | € 0.99 | |
Buitenflens 40 | ||||
060 | 224275-9 | Buitenflens 40 | € 6.57 | |
Centreerplaat | ||||
062 | 345585-2 | Centreerplaat | € 14.21 | |
O-ring 46 | ||||
063 | 213623-7 | O-ring 46 | € 0.99 | |
Afdekplaat kap | ||||
063 | 346232-8 | Afdekplaat kap | € 5.85 | |
Zeskant bout M6 | ||||
064 | 265985-9 | Zeskant bout M6 | € 1.43 | |
Zeskant bout 6x16 | ||||
065 | 266732-1 | Zeskant bout 6x16 | € 0.99 | |
Centreerplaatring | ||||
066 | 345589-4 | Centreerplaatring | € 1.00 | |
Torsieveer 24 | ||||
067 | 231934-8 | Torsieveer 24 | € 2.43 | |
Schutzschild | ||||
068 | 453298-2 | Schutzschild | € 17.87 | |
Ring 5 | ||||
069 | 267136-0 | Ring 5 | € 1.00 | |
Zeskant bout 5x16 | ||||
070 | 265491-4 | Zeskant bout 5x16 | € 0.99 | |
Sperrbolzen | ||||
080 | 324455-8 | Sperrbolzen | € 2.07 | |
Ashouder | ||||
081 | 452134-9 | Ashouder | € 4.57 | |
Tapschroef Ct4x16 | ||||
082 | 266034-5 | Tapschroef Ct4x16 | € 0.99 | |
Drukveer 7 | ||||
083 | 231316-4 | Drukveer 7 | € 0.99 | |
Stang 8 | ||||
084 | 325980-2 | Stang 8 | € 1.71 | |
Kappe | ||||
085 | 421589-9 | Kappe | € 0.99 | |
Deblokkeerhandel | ||||
086 | 346320-1 | Deblokkeerhandel | € 3.21 | |
Schroef 4x10 | ||||
087 | 911113-1 | Schroef 4x10 | € 0.99 | |
Blokkerplaat | ||||
088 | 346322-7 | Blokkerplaat | € 1.43 | |
Schroef 4x10 | ||||
089 | 911113-1 | Schroef 4x10 | € 0.99 | |
Schroef 4x10 | ||||
090 | 911114-9 | Schroef 4x10 | € 0.99 | |
Trekveer 8 | ||||
091 | 231690-0 | Trekveer 8 | € 0.99 | |
NMLB VERV 346550-4@141 | ||||
092 | 346550-4 | NMLB VERV 346550-4@141 | € 1.73 | |
Schroef 4x10 | ||||
093 | 911113-1 | Schroef 4x10 | € 0.99 | |
Hulphandel | ||||
094 | 346321-9 | Hulphandel | € 1.21 | |
Sluitring 8 x 14 X 0,5mm | ||||
095 | 253215-0 | Sluitring 8 x 14 X 0,5mm | € 0.99 | |
Drukveer 6 | ||||
113 | 231325-3 | Drukveer 6 | € 0.99 | |
Achterlineaal | ||||
114 | 319193-5 | Achterlineaal | € 34.30 | |
Nicht mehr lieferbar | ||||
115 | 922344-7 | Nicht mehr lieferbar | ||
Vleugelbout 6x10 | ||||
116 | 924306-1 | Vleugelbout 6x10 | € 0.99 | |
Hülse | ||||
117 | 416535-5 | Hülse | € 1.21 | |
Torsieveer 28 Dls714 | ||||
118 | 233520-1 | Torsieveer 28 Dls714 | € 3.64 | |
Hülse | ||||
119 | 416535-5 | Hülse | € 1.21 | |
Vleugelbout M6x28 | ||||
120 | 265790-4 | Vleugelbout M6x28 | € 0.99 | |
Drukveer 6 | ||||
121 | 231325-3 | Drukveer 6 | € 0.99 | |
Ring 26 | ||||
122 | 257214-4 | Ring 26 | € 7.43 | |
Geleide arm houder | ||||
123 | 318651-8 | Geleide arm houder | € 9.50 | |
Inwendig zeskant bout M6x8 | ||||
124 | 265894-2 | Inwendig zeskant bout M6x8 | € 0.99 | |
Trekontlaster | ||||
127 | 687045-1 | Trekontlaster | € 2.78 | |
Tapschroef M4x12mm Ck | ||||
128 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
Schroef 4x10 | ||||
129 | 911113-1 | Schroef 4x10 | € 0.99 | |
Griff | ||||
130 | 416006-2 | Griff | € 4.07 | |
Einstellschraube | ||||
131 | 913106-4 | Einstellschraube | € 0.99 | |
Zeskant moer 10x17 | ||||
132 | 252144-4 | Zeskant moer 10x17 | € 2.78 | |
Veer 5 voor lever 100 | ||||
133 | 231266-3 | Veer 5 voor lever 100 | € 0.99 | |
Ring 10 | ||||
134 | 253024-7 | Ring 10 | € 0.99 | |
Kap 16 | ||||
135 | 286236-7 | Kap 16 | € 0.99 | |
Arm compleet | ||||
136 | 140609-7 | Arm compleet | € 85.08 | |
Lineair kogell 2560 | ||||
136A | 211376-2 | Lineair kogell 2560 | € 23.69 | |
Vilten ring 25 | ||||
136B | 262077-5 | Vilten ring 25 | € 1.43 | |
Rubber pen 6 | ||||
136C | 263005-3 | Rubber pen 6 | € 0.99 | |
Kappe | ||||
136D | 344638-4 | Kappe | € 1.00 | |
Ontspanstift | ||||
137 | 324295-4 | Ontspanstift | € 3.64 | |
Zeskant bout 6x16 | ||||
138 | 265251-4 | Zeskant bout 6x16 | € 0.99 | |
Distanzscheibe | ||||
139 | 345299-3 | Distanzscheibe | € 1.21 | |
Sluitring 6 | ||||
140 | 253726-5 | Sluitring 6 | € 0.99 | |
Torsieveer 8 | ||||
141 | 231663-3 | Torsieveer 8 | € 0.99 | |
Schroef Ph L8 | ||||
142 | 265113-6 | Schroef Ph L8 | € 0.99 | |
Markeerpunt | ||||
143 | 343678-9 | Markeerpunt | € 0.99 | |
Tapschroef M4x12mm Ck | ||||
144 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
Voorarm cpl | ||||
145 | 140608-9 | Voorarm cpl | € 74.61 | |
Blokkeerarm | ||||
146 | 344643-1 | Blokkeerarm | € 2.43 | |
Veerring 20 | ||||
147 | 253948-7 | Veerring 20 | € 0.99 | |
Sluitring 8 x 14 x 1mm | ||||
148 | 253835-0 | Sluitring 8 x 14 x 1mm | € 0.99 | |
Schroef M6 | ||||
149 | 251267-5 | Schroef M6 | € 0.99 | |
Zeskant bout 6x10 | ||||
150 | 251961-9 | Zeskant bout 6x10 | € 0.99 | |
Zeskant bout 6x10 | ||||
151 | 251961-9 | Zeskant bout 6x10 | € 0.99 | |
Knop 20 | ||||
152 | 271601-3 | Knop 20 | € 0.99 | |
O-ring 5 | ||||
153 | 213021-5 | O-ring 5 | € 0.99 | |
Sperrbolzen | ||||
154 | 324183-5 | Sperrbolzen | € 1.00 | |
Pijp 16-90 | ||||
155 | 331350-5 | Pijp 16-90 | € 5.85 | |
Armhouder | ||||
156 | 140610-2 | Armhouder | € 65.45 | |
Schaalverdeling | ||||
156A | 816392-5 | Schaalverdeling | € 2.78 | |
Pen 5 | ||||
157 | 256123-4 | Pen 5 | € 1.43 | |
Tapeind M10 | ||||
158 | 266320-4 | Tapeind M10 | € 3.21 | |
Ring 10 | ||||
159 | 253024-7 | Ring 10 | € 0.99 | |
Druknaaldlager 1023 | ||||
160 | 216413-7 | Druknaaldlager 1023 | € 2.78 | |
Ring 10 | ||||
161 | 253024-7 | Ring 10 | € 0.99 | |
Moer M10-17 | ||||
162 | 264005-6 | Moer M10-17 | € 1.43 | |
Ring 26 | ||||
163 | 257214-4 | Ring 26 | € 7.43 | |
Vleugelbout M6x28 | ||||
164 | 265790-4 | Vleugelbout M6x28 | € 0.99 | |
Borgmoer M8x13 hoog | ||||
165 | 252105-4 | Borgmoer M8x13 hoog | € 0.99 | |
Sluitring 8 | ||||
166 | 253731-2 | Sluitring 8 | € 0.99 | |
Indicatieplaat | ||||
167 | 416355-7 | Indicatieplaat | € 2.78 | |
Tapschroef M4x12mm Ck | ||||
168 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
Tapschroef M4x12mm Ck | ||||
169 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
Tapschroef M4x12mm Ck | ||||
170 | 266026-4 | Tapschroef M4x12mm Ck | € 0.99 | |
Inzaagplaat | ||||
171 | 419103-3 | Inzaagplaat | € 3.21 | |
Inzaagplaat | ||||
172 | 419103-3 | Inzaagplaat | € 3.21 | |
Draaiplateau | ||||
173 | 140614-4 | Draaiplateau | € 128.28 | |
Lineair kogell 2560 | ||||
173A | 211376-2 | Lineair kogell 2560 | € 23.69 | |
Vilten ring 25 | ||||
173B | 262077-5 | Vilten ring 25 | € 1.43 | |
Rubber pen 6 | ||||
173C | 263005-3 | Rubber pen 6 | € 0.99 | |
Kappe | ||||
173D | 344638-4 | Kappe | € 1.00 | |
Warnschild | ||||
173E | 810495-7 | Warnschild | € 2.78 | |
Warnschild | ||||
173F | 817283-3 | Warnschild | € 0.99 | |
Inbusbout M4x10 | ||||
174 | 922112-8 | Inbusbout M4x10 | € 0.99 | |
Vierkant pen | ||||
175 | 153580-6 | Vierkant pen | € 10.78 | |
Rubber pen 6 | ||||
175A | 263005-3 | Rubber pen 6 | € 0.99 | |
Zeskant bout 5x30 | ||||
176 | 925251-3 | Zeskant bout 5x30 | € 0.99 | |
Tapschroef Ct4x16 | ||||
177 | 266034-5 | Tapschroef Ct4x16 | € 0.99 | |
Blokkeerplaat | ||||
178 | 344601-7 | Blokkeerplaat | € 1.21 | |
Pinhouder | ||||
179 | 317616-7 | Pinhouder | € 7.43 | |
Pen 3 | ||||
180 | 256158-5 | Pen 3 | € 0.99 | |
Blokkeerpin Ls0714 | ||||
181 | 324288-1 | Blokkeerpin Ls0714 | € 2.43 | |
Drukveer 6 | ||||
182 | 231325-3 | Drukveer 6 | € 0.99 | |
Stang 6mm | ||||
183 | 324289-9 | Stang 6mm | € 1.00 | |
Blokkeerhandel | ||||
184 | 416450-3 | Blokkeerhandel | € 2.07 | |
Blokkeerplaat | ||||
185 | 345272-3 | Blokkeerplaat | € 1.21 | |
Tapschroef Ct4x16 | ||||
186 | 266034-5 | Tapschroef Ct4x16 | € 0.99 | |
Drukveer 9 | ||||
187 | 231418-6 | Drukveer 9 | € 0.99 | |
Sluitring 8 | ||||
188 | 253731-2 | Sluitring 8 | € 0.99 | |
Stelbout M8x27 | ||||
189 | 266432-3 | Stelbout M8x27 | € 1.43 | |
Handvat 32 | ||||
190 | 273658-0 | Handvat 32 | € 14.21 | |
Pedal | ||||
191 | 286212-1 | Pedal | € 0.99 | |
Zeskant bout 8x50 | ||||
192 | 921472-5 | Zeskant bout 8x50 | € 0.99 | |
Vleugelbout 6x10 | ||||
193 | 924306-1 | Vleugelbout 6x10 | € 0.99 | |
Voetzool | ||||
194 | 140612-8 | Voetzool | € 90.32 | |
Schaalverdeling | ||||
194A | 816339-9 | Schaalverdeling | € 7.43 | |
Warnschild | ||||
194B | 810486-8 | Warnschild | € 2.78 | |
Gleitplatte | ||||
195 | 344646-5 | Gleitplatte | € 2.43 | |
Gleitplatte | ||||
196 | 344646-5 | Gleitplatte | € 2.43 | |
Waaier 57 | ||||
197 | 240033-5 | Waaier 57 | € 4.07 | |
Anschlag | ||||
198 | 142811-8 | Anschlag | € 17.87 | |
Veiligheidslabel | ||||
198A | 805R08-5 | Veiligheidslabel | € 2.78 | |
Borgmoer 6-10 | ||||
199 | 252014-7 | Borgmoer 6-10 | € 0.99 | |
Tapschroef 4x8 | ||||
200 | 266061-2 | Tapschroef 4x8 | € 0.99 | |
Hulpaanslagplaat | ||||
201 | 345359-1 | Hulpaanslagplaat | € 0.99 | |
Sluitring 6 | ||||
202 | 253804-1 | Sluitring 6 | € 0.99 | |
Verzonken schroef 6x35 | ||||
203 | 912357-6 | Verzonken schroef 6x35 | € 0.99 |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
