Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DMR107'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

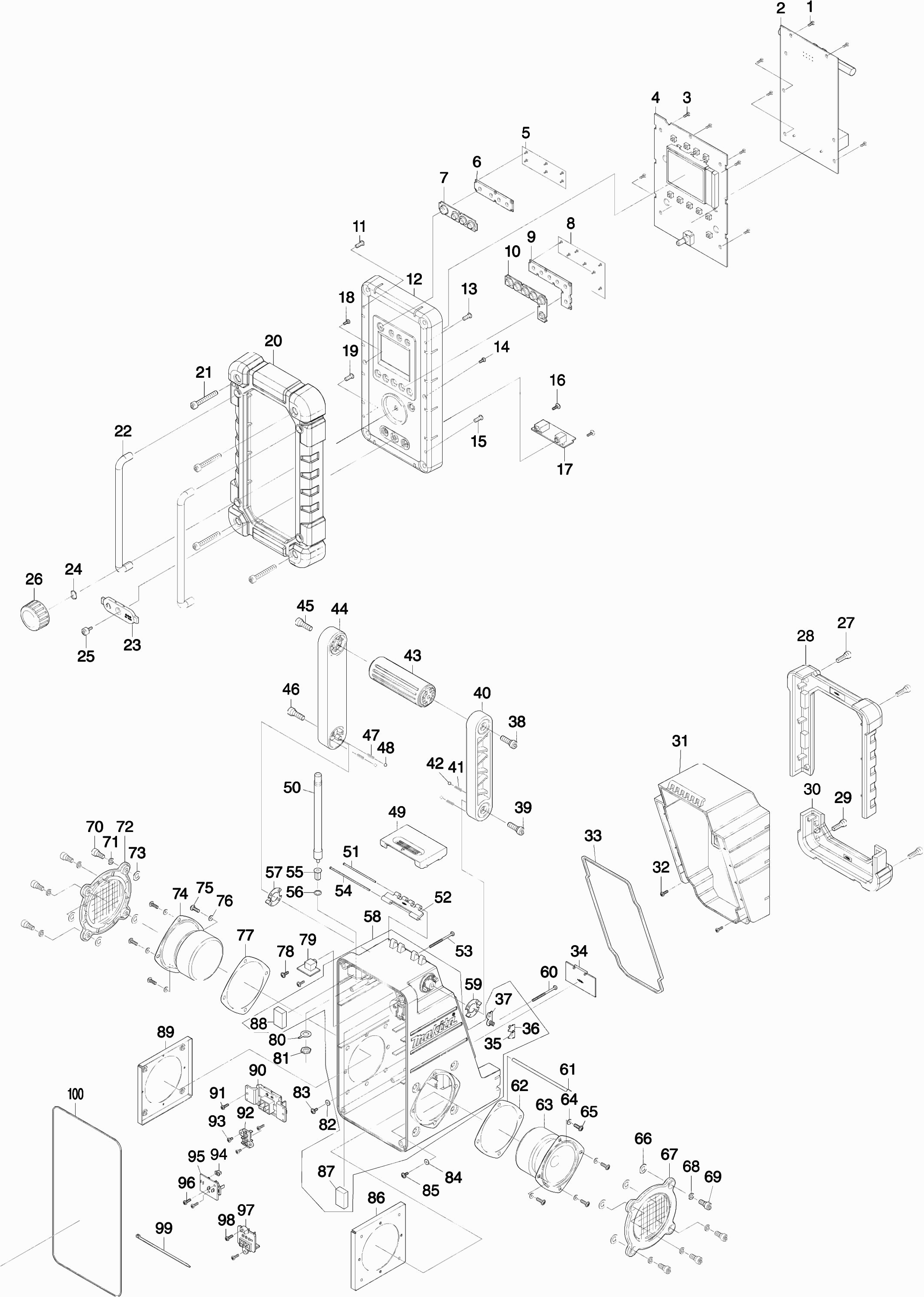

Zeichnungen der Makita DMR107
Teileliste der Makita DMR107
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 3 x 8mm | ||||
| 001 | SE00000325 | 1.00 | 1.19 | |
| Schaltkreis "a" | ||||
| 002 | SE00000459 | 82.50 | 98.18 | |
| Schraube 3 x 8mm | ||||
| 003 | SE00000325 | 1.00 | 1.19 | |
| Schaltkreis "c" | ||||
| 004 | SE00000462 | 63.80 | 75.92 | |
| Gewindeschraube 1.7 | ||||
| 005 | SE09090011 | 1.00 | 1.19 | |
| Schalter | ||||
| 006 | SE020PC020 | 1.20 | 1.43 | |
| Schalter | ||||
| 007 | SE00000157 | 2.40 | 2.86 | |
| Gewindeschraube 1.7 | ||||
| 008 | SE09090011 | 1.00 | 1.19 | |
| Bandknopfhalter | ||||
| 009 | SE020PC030 | 1.20 | 1.43 | |
| Voreingestellter Knopf | ||||
| 010 | SE00000158 | 2.40 | 2.86 | |
| Schraube M4x16 | ||||
| 011 | SE09064161 | 1.00 | 1.19 | |
| Frontplatte BR 10 D | ||||
| 012 | SE00000204 | 15.40 | 18.33 | |
| Schraube M4x16 | ||||
| 013 | SE09064161 | 1.00 | 1.19 | |
| Schraube M3x10 | ||||
| 014 | SE09163102 | 1.00 | 1.19 | |
| Schraube M4x16 | ||||
| 015 | SE09064161 | 1.00 | 1.19 | |
| Gewindeschraube 3x10mm | ||||
| 016 | SE00000193 | 1.00 | 1.19 | |
| Halter "dc-jack" | ||||
| 017 | SE00000464 | 8.40 | 10.00 | |
| Schraube M3x10 | ||||
| 018 | SE09163102 | 1.00 | 1.19 | |
| Schraube M4x16 | ||||
| 019 | SE09064161 | 1.00 | 1.19 | |
| Stütze Sv12sg | ||||
| 020 | SE00000159 | 28.60 | 34.03 | |
| Spitzschraube 6x47mm | ||||
| 021 | SE00000160 | 1.20 | 1.43 | |
| Stoßgriff | ||||
| 022 | SE0338PC5Z | 9.60 | 11.42 | |
| Abdeckgummi Bmr100 (Mp3) | ||||
| 023 | SE00000042 | 2.40 | 2.86 | |
| Lautstärkeregler Ring | ||||
| 024 | SE21B1110A | 1.00 | 1.19 | |
| Schraube M3x10 | ||||
| 025 | SE09173106 | 1.00 | 1.19 | |
| Lautstärkeregler | ||||
| 026 | SE00000465 | 2.40 | 2.86 | |
| SCHRAUBE M6X16 | ||||
| 027 | SE09176166 | 1.00 | 1.19 | |
| Batterieabdeckungspuffer | ||||
| 028 | SE00000162 | 14.30 | 17.02 | |
| SCHRAUBE M6X16 | ||||
| 029 | SE09176166 | 1.00 | 1.19 | |
| Schockgummi "hinten" | ||||
| 030 | SE00000165 | 11.00 | 13.09 | |
| Batterieabdeckung | ||||
| 031 | SE00000166 | 16.50 | 19.64 | |
| Schraube 3 x 8mm | ||||
| 032 | SE00000325 | 1.00 | 1.19 | |
| Dichtung | ||||
| 033 | SE00000168 | 8.40 | 10.00 | |
| Batterieplatte | ||||
| 034 | SE0307PC5Z | 1.20 | 1.43 | |
| Kontaktstreifen (+) | ||||
| 035 | SE00000466 | 1.20 | 1.43 | |
| Kontaktstreifen (-) | ||||
| 036 | SE00000467 | 1.00 | 1.19 | |
| Kontaktstreifen +/- | ||||
| 037 | SE021E9030 | 1.20 | 1.43 | |
| Gewindeschraube 6x20mm | ||||
| 038 | SE00000176 | 1.00 | 1.19 | |
| SCHRAUBE M6X16 | ||||
| 039 | SE09176166 | 1.00 | 1.19 | |
| Griffhalter "r" | ||||
| 040 | SE00000177 | 2.40 | 2.86 | |
| Druckfeder | ||||
| 041 | SE00000184 | 1.00 | 1.19 | |
| Kugel | ||||
| 042 | SE09994007 | 1.00 | 1.19 | |
| Griff | ||||
| 043 | SE00000179 | 4.80 | 5.71 | |
| Griffhalter "l" | ||||
| 044 | SE00000180 | 2.40 | 2.86 | |
| Gewindeschraube 6x20mm | ||||
| 045 | SE00000176 | 1.00 | 1.19 | |
| SCHRAUBE M6X16 | ||||
| 046 | SE09176166 | 1.00 | 1.19 | |
| Druckfeder | ||||
| 047 | SE00000184 | 1.00 | 1.19 | |
| Kugel | ||||
| 048 | SE09994007 | 1.00 | 1.19 | |
| Batteriedeckelschloss | ||||
| 049 | SE00000190 | 1.20 | 1.43 | |
| Antenne | ||||
| 050 | SE00000191 | 6.00 | 7.14 | |
| Montagestift | ||||
| 051 | SE021PC050 | 1.00 | 1.19 | |
| Verschlussplatte | ||||
| 052 | SE00000067 | 1.20 | 1.43 | |
| Schraube M3x45 | ||||
| 053 | SE09163452 | 1.00 | 1.19 | |
| Montagestift | ||||
| 054 | SE021PC040 | 1.00 | 1.19 | |
| Antennenhalter | ||||
| 055 | SE021J9032 | 1.20 | 1.43 | |
| Dichtung | ||||
| 056 | SE024J9050 | 1.00 | 1.19 | |
| Handgriffplatte "l" | ||||
| 057 | SE00000192 | 1.20 | 1.43 | |
| Abdeckkappe | ||||
| 058 | SE00000468 | 26.40 | 31.42 | |
| Handgriffplatte "r" | ||||
| 059 | SE00000187 | 1.20 | 1.43 | |
| Schraube M3x45 | ||||
| 060 | SE09163452 | 1.00 | 1.19 | |
| Scharnierstift Batterieabdeckung | ||||
| 061 | SE021PC030 | 1.20 | 1.43 | |
| Dichtung | ||||
| 062 | SE024J9030 | 2.40 | 2.86 | |
| Lautsprecher | ||||
| 063 | SE01620771 | 17.60 | 20.94 | |
| Dichtung | ||||
| 064 | SE024J9070 | 1.00 | 1.19 | |
| Schroef,M4x12 | ||||
| 065 | SE09090023 | 1.00 | 1.19 | |
| Dichtung | ||||
| 066 | SE024J9090 | 1.00 | 1.19 | |
| Lautsprechergitter | ||||
| 067 | SE00000205 | 4.80 | 5.71 | |
| Dichtung | ||||
| 068 | SE024J9040 | 1.00 | 1.19 | |
| Schraube M6X14 | ||||
| 069 | SE9076146A | 1.00 | 1.19 | |
| Schraube M6X14 | ||||
| 070 | SE9076146A | 1.00 | 1.19 | |
| Dichtung | ||||
| 071 | SE024J9040 | 1.00 | 1.19 | |
| Lautsprechergitter | ||||
| 072 | SE00000205 | 4.80 | 5.71 | |
| Dichtung | ||||
| 073 | SE024J9090 | 1.00 | 1.19 | |
| Lautsprecher | ||||
| 074 | SE01620771 | 17.60 | 20.94 | |
| Schroef,M4x12 | ||||
| 075 | SE09090023 | 1.00 | 1.19 | |
| Dichtung | ||||
| 076 | SE024J9070 | 1.00 | 1.19 | |
| Dichtung | ||||
| 077 | SE024J9030 | 2.40 | 2.86 | |
| Gewindeschraube 3x10mm | ||||
| 078 | SE00000193 | 1.00 | 1.19 | |
| Halter "aux" | ||||
| 079 | SE00000470 | 8.40 | 10.00 | |
| Antennenanschluss | ||||
| 080 | SE021PC100 | 1.20 | 1.43 | |
| Mutter | ||||
| 081 | SE021P0020 | 1.00 | 1.19 | |
| Niete | ||||
| 082 | SE00000199 | 1.00 | 1.19 | |
| Gewindeschraube 3x10mm | ||||
| 083 | SE00000193 | 1.00 | 1.19 | |
| Niete | ||||
| 084 | SE00000199 | 1.00 | 1.19 | |
| Gewindeschraube 3x10mm | ||||
| 085 | SE00000193 | 1.00 | 1.19 | |
| Lautsprecherhalter | ||||
| 086 | SE021J9010 | 2.40 | 2.86 | |
| Dämpfer 25x18x5.5 | ||||
| 087 | SE023PC020 | 1.00 | 1.19 | |
| Dämpfer 25x18x5.5 | ||||
| 088 | SE023PC020 | 1.00 | 1.19 | |
| Lautsprecherhalter | ||||
| 089 | SE021J9010 | 2.40 | 2.86 | |
| Anschlusseinheit E | ||||
| 090 | SE00000416 | 4.80 | 5.71 | |
| Schraube 3 x 8mm | ||||
| 091 | SE00000325 | 1.00 | 1.19 | |
| Anschluss-Einheit "c" | ||||
| 092 | SE00000200 | 3.60 | 4.28 | |
| Schraube 3 x 8mm | ||||
| 093 | SE00000325 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 094 | SE00000430 | 1.20 | 1.43 | |
| Batterieschalter | ||||
| 095 | SE00000472 | 14.30 | 17.02 | |
| Schraube 3 x 8mm | ||||
| 096 | SE00000325 | 1.00 | 1.19 | |
| Anschlusseinheit Dmr107 | ||||
| 097 | SE00000473 | 4.80 | 5.71 | |
| Schraube 3 x 8mm | ||||
| 098 | SE00000325 | 1.00 | 1.19 | |
| W/Kabelbinder 100mm | ||||
| 099 | SE00000195 | 1.00 | 1.19 | |
| Dichtung | ||||
| 100 | SE024PC040 | 2.40 | 2.86 | |
