Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DPC6430WS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

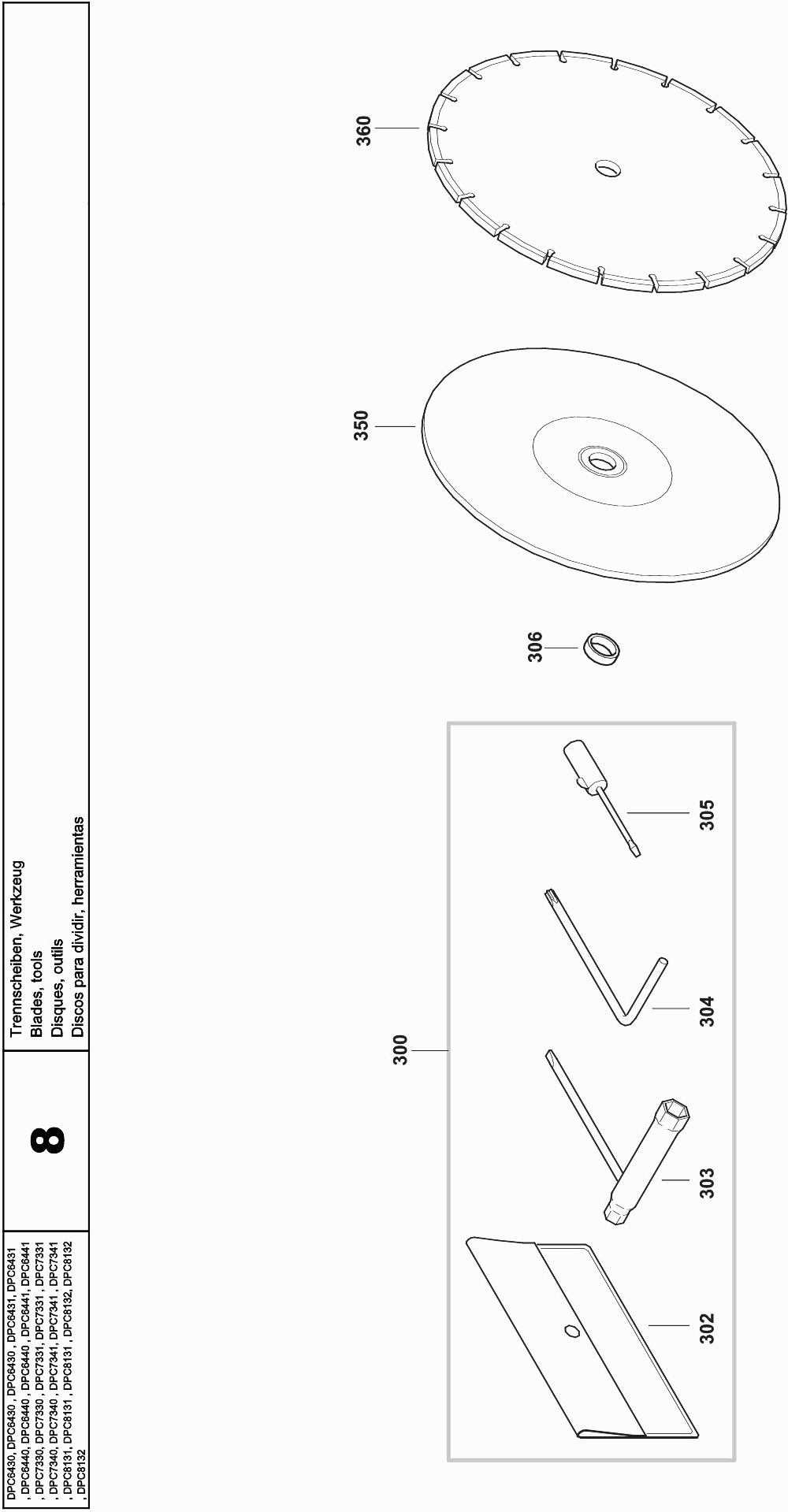

Zeichnungen der Makita DPC6430WS
Teileliste der Makita DPC6430WS
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Tank vollst. | ||||
001 | 394114605 | 87.86 | 104.55 | |
Nicht mehr lieferbar, kein Ersatz | ||||
002 | 957117020 | |||
Gasstange | ||||
003 | 394117011 | 5.06 | 6.02 | |
Teillastregelung Dpc7301 * | ||||
004 | 957117030 | 4.14 | 4.93 | |
Schraubeinsatz | ||||
005 | 394114101 | 1.39 | 1.65 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
006 | 394114070 | |||
Rechtwinkliger Einfülldeckel Dpc7301 * | ||||
007 | 010114081 | 17.40 | 20.71 | |
Benzindeckel Dbc340 A | ||||
008 | 010114091 | 6.38 | 7.59 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
009 | 963230030 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
010 | 963230030 | |||
Filter | ||||
011 | 163499-1 | 7.22 | 8.59 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
012 | 963601240 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
013 | 010175050 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
014 | 965404911 | |||
Zijsteun, Grijs Dcp6430/31 * | ||||
015 | 394114661 | 13.48 | 16.04 | |
Vibrationsdämpfer A | ||||
016 | 424695-9 | 3.44 | 4.09 | |
Vibrationsdämpfer A | ||||
017 | 424695-9 | 3.44 | 4.09 | |
Vibrationsdämpfer A | ||||
018 | 424695-9 | 3.44 | 4.09 | |
Vibrationsdämpfer A | ||||
019 | 424695-9 | 3.44 | 4.09 | |
Achsen Schwingungsdämpfer | ||||
020 | 319268-0 | 2.71 | 3.22 | |
Achsen Schwingungsdämpfer | ||||
021 | 319268-0 | 2.71 | 3.22 | |
Achsen Schwingungsdämpfer | ||||
022 | 319268-0 | 2.71 | 3.22 | |
Ring 5.8X26X2 | ||||
023 | 346870-6 | 0.83 | 0.99 | |
Ring 5.8X26X2 | ||||
024 | 346870-6 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
025 | 913455454 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
026 | 913455454 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
027 | 913455454 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
028 | 913455204 | |||
Inbusschroef m5x40 | ||||
029 | 266943-8 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
030 | 394114050 | |||
Klammergriff Ek8100 A | ||||
031 | 143097-7 | 26.30 | 31.30 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
032 | 394114190 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
033 | 980115215 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
034 | 913455454 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
035 | 394114271 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
036 | 394114251 | |||
Rad für Fuß m/rol | ||||
037 | 394114230 | 12.22 | 14.54 | |
Gleitlager | ||||
038 | 394114240 | 1.66 | 1.98 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
039 | 395118610 | |||
Befestigungsknopf P | ||||
041 | 395118010 | 5.09 | 6.06 | |
Sicherheitsetikett pc-Serie | ||||
044 | 980115400 | 6.38 | 7.59 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
045 | 395118050 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
047 | 395173081 | |||
Unterlegscheibe | ||||
048 | 395118020 | 1.67 | 1.99 | |
Luftfilter A | ||||
049 | 424701-0 | 9.24 | 11.00 | |
Innenfilter | ||||
050 | 424705A2 | 7.22 | 8.59 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
051 | 395118090 | |||
Zylinderschraube 5x50 | ||||
054 | 908605505 | 1.39 | 1.65 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
056 | 980114999 | |||
Einlasskrümmer Ek8100 A | ||||
059 | 123310-9 | 36.08 | 42.94 | |
Führungsring | ||||
060 | 346867-5 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
061 | 394131200 | |||
Schlauchklemme IAS 3 | ||||
062 | 965603050 | 5.09 | 6.06 | |
Abgaskopfdichtung Ek8100 A | ||||
063 | 346874-8 | 0.83 | 0.99 | |
Zylinderschraube M4x55 | ||||
064 | 908204555 | 1.24 | 1.48 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
065 | 970502050 | |||
Chokegriff | ||||
066 | 394150030 | 5.30 | 6.31 | |
Drosselklappenstange | ||||
067 | 326496-0 | 1.46 | 1.74 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
068 | 965452382 | |||
Führungsring A | ||||
069 | 965401016 | 1.46 | 1.74 | |
Auspuff | ||||
070 | 161339-7 | 82.76 | 98.48 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
072 | 965531131 | |||
HITZESCHILD | ||||
073 | 346868-3 | 0.83 | 0.99 | |
Metallschraube M5x20mm | ||||
074 | 266960-8 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
076 | 038111060 | |||
Schraube 3,5 | ||||
078 | 915035120 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
079 | 395114103 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
080 | 957117040 | |||
Belüftungsventil Ea3201S A | ||||
081 | 195762-4 | 4.13 | 4.91 | |
Gasstange Ek8100 A | ||||
083 | 326497-8 | 2.84 | 3.38 | |
Kontaktfeder | ||||
084 | 395146011 | 1.02 | 1.21 | |
Kabel cpl | ||||
085 | 965605511 | 8.59 | 10.22 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
086 | 395150011 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
111 | 123357-3 | |||
Schwungradgehäuse | ||||
112 | 394112621 | 36.05 | 42.90 | |
Aufrollfeder | ||||
113 | 394163020 | 9.24 | 11.00 | |
Schraube 3,5x10 | ||||
114 | 915735100 | 0.83 | 0.99 | |
Kordelrolle | ||||
115 | 394162040 | 19.23 | 22.88 | |
Sprengring 14x1 | ||||
116 | 929314100 | 0.98 | 1.17 | |
Startschnur Pc-Serie A | ||||
117 | 394164020 | 7.22 | 8.59 | |
Anlassergriff Dpc64/73/10/11 A | ||||
119 | 001161020 | 3.96 | 4.71 | |
Spannring | ||||
120 | 267821-5 | 0.83 | 0.99 | |
Luftführungsplatte | ||||
121 | 394112141 | 4.67 | 5.56 | |
Etikett "makita" | ||||
122 | 980115214 | 2.71 | 3.22 | |
Metallschraube Ck M5x20mm | ||||
123 | 266607-4 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
125 | 031166010 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
126 | 920208024 | |||
Unterlegscheibe 8mm EA3201S A | ||||
127 | 267822-3 | 0.83 | 0.99 | |
Zündkabel 100cm | ||||
129 | 970310200 | 6.38 | 7.59 | |
Metallschraube Ck M5x20mm | ||||
130 | 266607-4 | 0.83 | 0.99 | |
Führungsring A | ||||
132 | 965401016 | 1.46 | 1.74 | |
Kontaktfeder Dpc64/7310/11 A | ||||
133 | 394146013 | 2.71 | 3.22 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
134 | 957604260 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
135 | 965603021 | |||
Abdeckung Ek8100 A | ||||
136 | 455819-6 | 5.70 | 6.78 | |
Nicht mehr lieferbar, kein Ersatz | ||||
137 | 908605145 | |||
Zylinder mit Kolben D=47mm | ||||
138 | 327130140 | 260.14 | 309.57 | |
Kolben D=47mm cpl. | ||||
139 | 325132035 | 99.33 | 118.20 | |
Kolbensatz PC-6114 A | ||||
140 | 183K15-9 | 92.17 | 109.68 | |
Borgring C12x1 | ||||
141 | 119132060 | 0.98 | 1.17 | |
De-Komp.Ventil Ek8100 A | ||||
142 | 455804-9 | 17.38 | 20.68 | |
Dichtung | ||||
143 | 346873-0 | 2.36 | 2.81 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
144 | 908805235 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
145 | 394120011 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
146 | 962210015 | |||
3 A Einlagenkeil | ||||
147 | 254042-8 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
148 | 962900052 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
149 | 962900052 | |||
Sicherungsring A | ||||
150 | 234366-8 | 0.83 | 0.99 | |
Stoppring A | ||||
151 | 346872-2 | 2.71 | 3.22 | |
Führungsscheibe Ek8100 A | ||||
152 | 346866-7 | 1.18 | 1.40 | |
Kurbelgehäuse magn. Seite schwarz | ||||
153 | 326111731 | 95.55 | 113.70 | |
Kurbelgehäuse Antriebsseite | ||||
154 | 326111740 | 154.02 | 183.28 | |
Kurbelgehäusedichtung Ek8100 A | ||||
155 | 346877-2 | 1.67 | 1.99 | |
Spannstift 3x16 | ||||
156 | 936430160 | 0.98 | 1.17 | |
Torx Schraube 5x30 | ||||
157 | 908005305 | 0.98 | 1.17 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
158 | 960102159 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
159 | 960102159 | |||
Kupplungstrommel Dpc7301 P | ||||
160 | 161317A7 | 25.36 | 30.18 | |
Nicht mehr lieferbar, kein Ersatz | ||||
161 | 908605145 | |||
Unterlegscheibe 12 | ||||
162 | 267389-1 | 1.67 | 1.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
163 | 010180024 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
164 | 024184021 | |||
Kupplungsgehäuse Ek8100 A | ||||
165 | 455832-4 | 19.23 | 22.88 | |
V Riemen Dpc7301 | ||||
166 | 424712A5 | 23.06 | 27.44 | |
Gummischutzplatte | ||||
168 | 965402870 | 23.04 | 27.42 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
169 | 325341611 | |||
Befestigung für Haube | ||||
170 | 957342011 | 13.13 | 15.62 | |
Führungsschale | ||||
171 | 442169-8 | 2.71 | 3.22 | |
Führungsschale | ||||
172 | 442169-8 | 2.71 | 3.22 | |
Gummi Ring "Innen" | ||||
173 | 424427-4 | 5.30 | 6.31 | |
Gummi Ring Inner Ek7650 A | ||||
174 | 424426-6 | 5.06 | 6.02 | |
Platte | ||||
175 | 346455-8 | 8.27 | 9.84 | |
Druckring | ||||
176 | 318746-7 | 37.86 | 45.05 | |
Schleifarm Dpc64/7311 A | ||||
177 | 319286-8 | 23.06 | 27.44 | |
Stopp Schrauben Komplett Ek8100 A | ||||
178 | 123307-8 | 4.45 | 5.30 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
179 | 394211091 | |||
Achse 22,2mm | ||||
180 | 394228130 | 20.15 | 23.98 | |
Achse Ek8100 A | ||||
180 | 326502-1 | 12.22 | 14.54 | |
O-Ring 9Mm Ek7650H A | ||||
182 | 213625-3 | 0.83 | 0.99 | |
Kugellager 6203llu | ||||
183 | 211490-4 | 7.22 | 8.59 | |
Kugellager 6203llu | ||||
184 | 211490-4 | 7.22 | 8.59 | |
Innenflansch 102 Ek7650H A | ||||
185 | 224478-5 | 12.19 | 14.51 | |
Innenflansch 102 Ek7650H A | ||||
186 | 224478-5 | 12.19 | 14.51 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
187 | 994290250 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
188 | 994290250 | |||
ABSTANDSBOLZEN DPC7301 A | ||||
189 | 394228022 | 2.84 | 3.38 | |
ABSTANDSBOLZEN DPC7301 A | ||||
190 | 394228022 | 2.84 | 3.38 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
193 | 929240180 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
194 | 929240180 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
197 | 394213033 | |||
Druckfeder 6mm Ek7650H A | ||||
198 | 234215-9 | 1.99 | 2.37 | |
Mutter M6 A | ||||
199 | 264112-5 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
200 | 923208004 | |||
Sicherheitsetikett | ||||
201 | 806J82-8 | 3.96 | 4.71 | |
Schraube 3,5x10 | ||||
203 | 915735100 | 0.83 | 0.99 | |
Nadellager 15x21x16 A | ||||
204 | 212134-9 | 11.82 | 14.07 | |
Spannring | ||||
205 | 267821-5 | 0.83 | 0.99 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
206 | 326341300 | |||
Kreuzschraube M5X16 | ||||
207 | 0043105160 | 0.83 | 0.99 | |
Innensechskantschraube M6X35Mm Pc-6114 A | ||||
208 | 266990-9 | 0.83 | 0.99 | |
Schraube | ||||
209 | 908905165 | 0.98 | 1.17 | |
Schwungrad Ek8100 A | ||||
210 | 394141101 | 30.26 | 36.01 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
211 | 394143030 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
212 | 965605510 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
213 | 908005125 | |||
Revet A | ||||
214 | 346871-4 | 1.00 | 1.19 | |
Haakse tankaansluiting | ||||
215 | 395114300 | 12.00 | 14.28 | |
TANKDECKEL ASSY EA3201S A | ||||
216 | 168823-3 | 2.71 | 3.22 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
217 | 963229036 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
218 | 395211640 | |||
Abdeckkappe, Blau Dpc6430/31 A | ||||
219 | 455956-6 | 11.82 | 14.07 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
221 | 394221050 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
230 | 395151012 | |||
Pumpendeckel Wj-105 | ||||
232 | 394151160 | 23.04 | 27.42 | |
Schraube Wj-105 | ||||
233 | 144150170 | 2.36 | 2.81 | |
Membrandeckel | ||||
234 | 395151120 | 9.26 | 11.02 | |
Schraube | ||||
235 | 378151220 | 1.18 | 1.40 | |
Membransatz Wj-105 | ||||
236 | 957151180 | 23.06 | 27.44 | |
Membran Wj-105 | ||||
237 | 394151150 | 5.71 | 6.79 | |
Drosselklappenwelle Wj-105 | ||||
238 | 394151300 | 17.40 | 20.71 | |
Feder Wj-105 | ||||
239 | 394151310 | 7.21 | 8.58 | |
Buchse Wj-105 | ||||
240 | 394151315 | 3.12 | 3.71 | |
Buchse Wj-105 | ||||
241 | 394151315 | 3.12 | 3.71 | |
Dichtung Wj-105 | ||||
242 | 394151330 | 8.27 | 9.84 | |
Drosselklappe Wj-105 | ||||
243 | 394151320 | 3.12 | 3.71 | |
Schraube | ||||
244 | 394151650 | 2.02 | 2.40 | |
Schraube | ||||
245 | 394151660 | 2.02 | 2.40 | |
Dichtung Wj-105 | ||||
246 | 394151330 | 8.27 | 9.84 | |
Scheibe Wj-105 | ||||
247 | 394151400 | 2.36 | 2.81 | |
Sperrplatte Wj-105 | ||||
248 | 108151350 | 2.71 | 3.22 | |
Choke Achse Wj-105 | ||||
249 | 394151250 | 12.19 | 14.51 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
250 | 394151260 | |||
Feder H * | ||||
251 | 118151160 | 3.12 | 3.71 | |
Kugel * | ||||
252 | 118151170 | 2.71 | 3.22 | |
Leerlauf-Einstellschraube Wj-105 | ||||
253 | 394151570 | 6.41 | 7.63 | |
Stellschraube L Wj-105 | ||||
254 | 394151470 | 7.21 | 8.58 | |
Feder L | ||||
255 | 021151480 | 3.72 | 4.43 | |
Revisionsset Wj-105 | ||||
256 | 957151191 | 11.34 | 13.49 | |
Filter | ||||
257 | 021151180 | 2.10 | 2.50 | |
Abschlussscheibe groß Wj-105 | ||||
258 | 394151040 | 2.02 | 2.40 | |
Kugel | ||||
259 | 394151510 | 2.71 | 3.22 | |
Einstellschraube H Pc-Serie | ||||
260 | 001151450 | 18.20 | 21.66 | |
Feder L | ||||
261 | 021151480 | 3.72 | 4.43 | |
Hitzefolie | ||||
265 | 326118060 | 3.96 | 4.71 | |
Schraube | ||||
267 | 378151220 | 1.18 | 1.40 | |
Schlauch | ||||
268 | 395171022 | 2.71 | 3.22 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
273 | 395151012 | |||
Gasstange für 395151012 | ||||
274 | 395151130 | 13.83 | 16.46 | |
Choke Stange für 395151012 | ||||
275 | 395151170 | 13.83 | 16.46 | |
Standplatte für 395151012 | ||||
276 | 395151110 | 5.09 | 6.06 | |
Drehfeder für 395151012 | ||||
277 | 395151190 | 3.97 | 4.72 | |
Sicherungsring | ||||
278 | 119151350 | 3.12 | 3.71 | |
Choke Regler für 395151012 | ||||
279 | 395151180 | 3.12 | 3.71 | |
Schraube | ||||
280 | 394151660 | 2.02 | 2.40 | |
Einstellschraube für 395151012 | ||||
281 | 395151140 | 15.65 | 18.62 | |
Drehfeder für 395151012 | ||||
282 | 395151150 | 3.97 | 4.72 | |
Schraube für 395151012 | ||||
283 | 395151160 | 0.83 | 0.99 | |
Revet für 395151012 | ||||
284 | 170151290 | 1.39 | 1.65 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
400 | 394365102 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
401 | 964802271 | |||
Schlauchverbinder | ||||
402 | 964802282 | 8.27 | 9.84 | |
Nicht mehr lieferbar, kein Ersatz | ||||
403 | 964802291 | |||
Haltevorrichtung | ||||
404 | 394365163 | 11.34 | 13.49 | |
Torx Schraube M6X14 A | ||||
405 | 908006145 | 1.18 | 1.40 | |
Mutter M6 A | ||||
406 | 264112-5 | 0.83 | 0.99 | |
Wasseranschlusskit | ||||
407 | 123369-6 | 45.44 | 54.07 | |
Schlauch, PC-Wassersatz | ||||
408 | 964802322 | 5.06 | 6.02 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
409 | 964802332 | |||
Schlauch, PC-Wassersatz | ||||
410 | 964802322 | 5.06 | 6.02 | |
Schraubverbindung "L" | ||||
411 | 964802342 | 6.41 | 7.63 | |
Senkschraube | ||||
412 | 266949-6 | 2.71 | 3.22 | |
Senkschraube | ||||
413 | 266949-6 | 2.71 | 3.22 | |
Abdeckmutter Ek8100 A | ||||
414 | 264109-4 | 1.39 | 1.65 | |
Abdeckmutter Ek8100 A | ||||
415 | 264109-4 | 1.39 | 1.65 | |
Waterdruktank metaal 10ltr | ||||
420 | 957802600 | 309.00 | 367.71 | |
Reduktionsstück | ||||
421 | 394365180 | 12.19 | 14.51 | |
Schlauchklemme IAS 3 | ||||
422 | 964802250 | 3.97 | 4.72 | |
Schlauchklemme IAS 3 | ||||
423 | 964802250 | 3.97 | 4.72 | |
Dichtungsset | ||||
424 | 957963200 | 15.65 | 18.62 |
