Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DPJ140'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

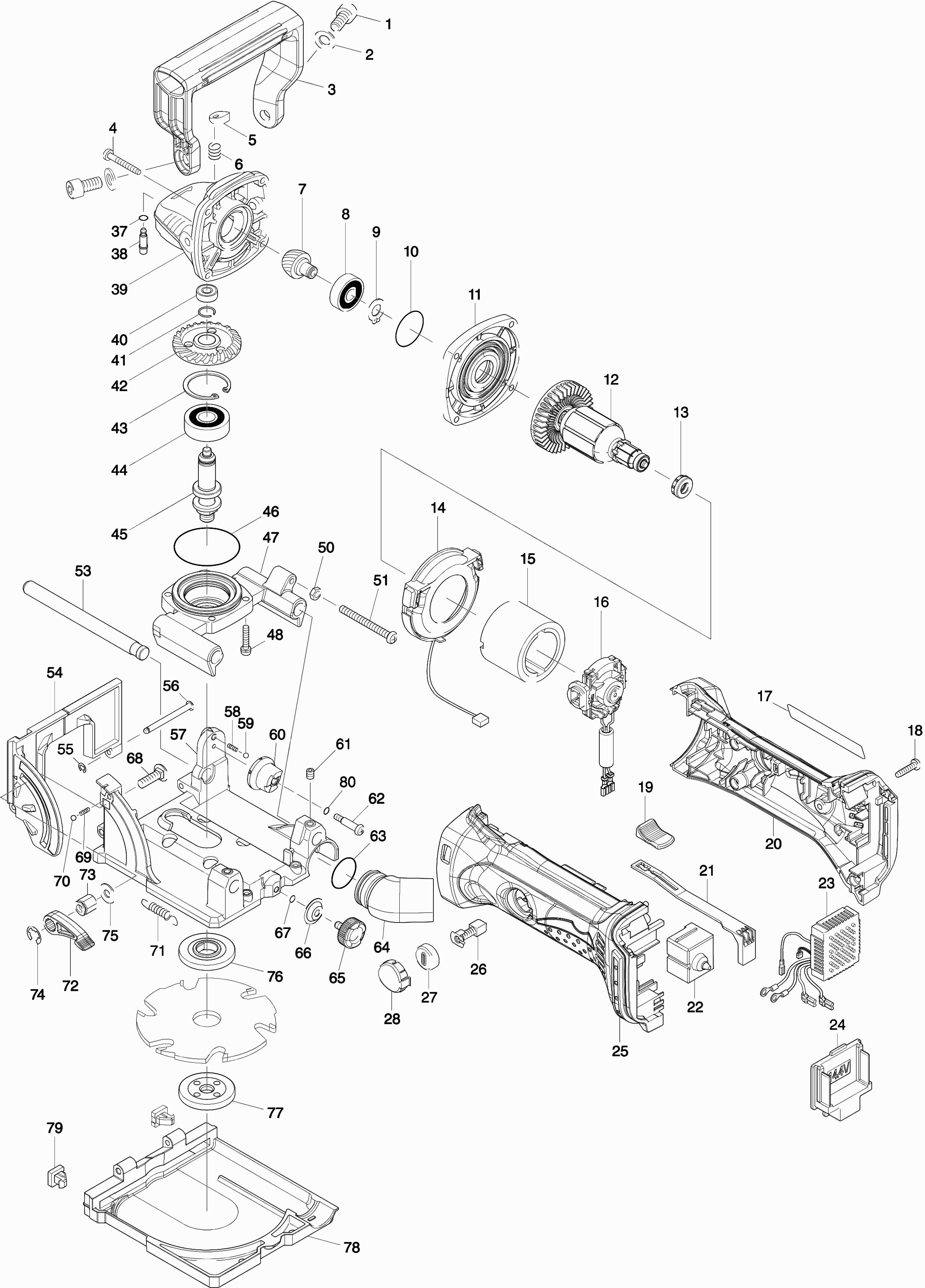

Zeichnungen der Makita DPJ140
Teileliste der Makita DPJ140
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube M8x16 | ||||
| 001 | 922422-3 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 002 | 941202-8 | 1.00 | 1.19 | |
| Griffhalterung | ||||
| 003 | 453219-4 | 3.60 | 4.28 | |
| Blechschraube 4x30mm DGA520 | ||||
| 004 | 265B70-0 | 1.00 | 1.19 | |
| Sperrstiftkappe | ||||
| 005 | 417771-6 | 1.00 | 1.19 | |
| Druckfeder 8 | ||||
| 006 | 233376-2 | 1.00 | 1.19 | |
| Zahnrad 11 | ||||
| 007 | 227597-6 | 8.40 | 10.00 | |
| Kugellager 629llb | ||||
| 008 | 210042-8 | 2.40 | 2.86 | |
| Sicherungsring S-9 | ||||
| 009 | 961005-4 | 1.00 | 1.19 | |
| O-Ring 26 | ||||
| 010 | 213407-3 | 1.20 | 1.43 | |
| Innendeckel | ||||
| 011 | 317821-6 | 3.60 | 4.28 | |
| Anker | ||||
| 012 | 619294-2 | 30.80 | 36.65 | |
| Gummiring (1) | ||||
| 013 | 421977-0 | 1.00 | 1.19 | |
| LED-Schaltung | ||||
| 014 | 631714-6 | 9.60 | 11.42 | |
| Magnet Einheit | ||||
| 015 | 638627-2 | 24.20 | 28.80 | |
| Kohlekasten Zsb | ||||
| 016 | 638979-1 | 6.00 | 7.14 | |
| Leitungsfilter | ||||
| 016A | 688165-4 | 1.00 | 1.19 | |
| Namensschild "dpj140" | ||||
| 017 | 815T44-5 | 3.60 | 4.28 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 018 | 265B67-9 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 019 | 419566-3 | 1.00 | 1.19 | |
| Motorgehäuse 3 Kontakte | ||||
| 020 | 187840-4 | 14.30 | 17.02 | |
| Gummistift 6 | ||||
| 020A | 263005-3 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 021 | 419519-2 | 2.40 | 2.86 | |
| Schalter GA5050 A | ||||
| 022 | 651396-8 | 10.80 | 12.85 | |
| Drehzahlregelschaltung mit 3 Kontakten | ||||
| 023 | 620242-6 | 38.50 | 45.82 | |
| Anschlusseinheit 14,4 V (3 Kont.) | ||||
| 024 | 643867-9 | 11.00 | 13.09 | |
| Motorgehäuse 3 Kontakte | ||||
| 025 | 187840-4 | 14.30 | 17.02 | |
| Gummistift 6 | ||||
| 025A | 263005-3 | 1.00 | 1.19 | |
| Kohlebürstensatz Cb-430 | ||||
| 026 | 191971-3 | 3.60 | 4.28 | |
| Bürstenkappendeckel Dh50mb | ||||
| 027 | 643929-3 | 1.00 | 1.19 | |
| Bürstendeckel | ||||
| 028 | 419518-4 | 1.20 | 1.43 | |
| O-Ring 4 | ||||
| 037 | 213032-0 | 1.00 | 1.19 | |
| Kragenstift 4mm | ||||
| 038 | 256496-5 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | 141400-6 | |||
| Gummistift 4 | ||||
| 039A | 263002-9 | 1.00 | 1.19 | |
| Kugellager 696ZZ A | ||||
| 040 | 210026-6 | 2.40 | 2.86 | |
| Unterlegscheibe 11 Ga4530 | ||||
| 041 | 233950-6 | 1.00 | 1.19 | |
| Zahnrad 36 | ||||
| 042 | 227598-4 | 4.80 | 5.71 | |
| Sicherungsring r-32 | ||||
| 043 | 962151-6 | 1.00 | 1.19 | |
| Kugellager 6201dw1 | ||||
| 044 | 211129-9 | 8.40 | 10.00 | |
| Achse Bpj140 | ||||
| 045 | 326120-5 | 4.80 | 5.71 | |
| O-Ring 45 | ||||
| 046 | 213622-9 | 1.00 | 1.19 | |
| Lagergehäuse | ||||
| 047 | 318812-0 | 11.00 | 13.09 | |
| Schraube 4x20 | ||||
| 048 | 911138-5 | 1.00 | 1.19 | |
| Sechskantmutter M5 | ||||
| 050 | 931202-6 | 1.00 | 1.19 | |
| Gewindeschraube M5x50mm | ||||
| 051 | 266741-0 | 1.00 | 1.19 | |
| Gelenkwelle (a) | ||||
| 053 | 326145-9 | 2.40 | 2.86 | |
| Stopp Rahmen | ||||
| 054 | 141247-8 | 20.90 | 24.87 | |
| Stoppring E-3 | ||||
| 055 | 961017-7 | 1.00 | 1.19 | |
| Stift 4 | ||||
| 056 | 256689-4 | 2.40 | 2.86 | |
| Vordersohle | ||||
| 057 | 318813-8 | 24.20 | 28.80 | |
| Druckfeder 24 | ||||
| 058 | 231282-5 | 1.00 | 1.19 | |
| Stahlkugel 3.5 | ||||
| 059 | 216040-0 | 1.00 | 1.19 | |
| Tiefenanschlag | ||||
| 060 | 318814-6 | 6.00 | 7.14 | |
| Sechskantbolzen 5x6 | ||||
| 061 | 266264-8 | 1.00 | 1.19 | |
| Schraube | ||||
| 062 | 266738-9 | 1.00 | 1.19 | |
| O-Ring 22,4 | ||||
| 063 | 213008-7 | 1.20 | 1.43 | |
| STOFAFZUIGADAPTER LAMELLENFREES | ||||
| 064 | 415252-4 | 2.00 | 2.38 | |
| Einstellschraube | ||||
| 065 | 265785-7 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 066 | 232131-9 | 2.40 | 2.86 | |
| O-Ring 4 | ||||
| 067 | 213023-1 | 1.00 | 1.19 | |
| Flachrundschraube M6x20mm | ||||
| 068 | 266737-1 | 1.00 | 1.19 | |
| Druckfeder 24 | ||||
| 069 | 231282-5 | 1.00 | 1.19 | |
| Stahlkugel 3.5 | ||||
| 070 | 216040-0 | 1.00 | 1.19 | |
| Zugfeder 8 | ||||
| 071 | 231795-6 | 3.60 | 4.28 | |
| Hebel | ||||
| 072 | 272263-0 | 3.60 | 4.28 | |
| Sechskantmutter M6 | ||||
| 073 | 252159-1 | 2.40 | 2.86 | |
| Sicherungsring E8 | ||||
| 074 | 961014-3 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 075 | 253804-1 | 1.00 | 1.19 | |
| BINNENFLENS LAMELLENFREES | ||||
| 076 | 224280-6 | 4.00 | 4.76 | |
| SLUITMOER LAMELLENFREES | ||||
| 077 | 224505-8 | 3.00 | 3.57 | |
| Abdeckung | ||||
| 078 | 318845-5 | 19.80 | 23.56 | |
| Gummibuchse Bpj140 | ||||
| 079 | 424479-5 | 1.20 | 1.43 | |
| O-Ring 4 | ||||
| 080 | 213023-1 | 1.00 | 1.19 | |
