Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DRV150'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

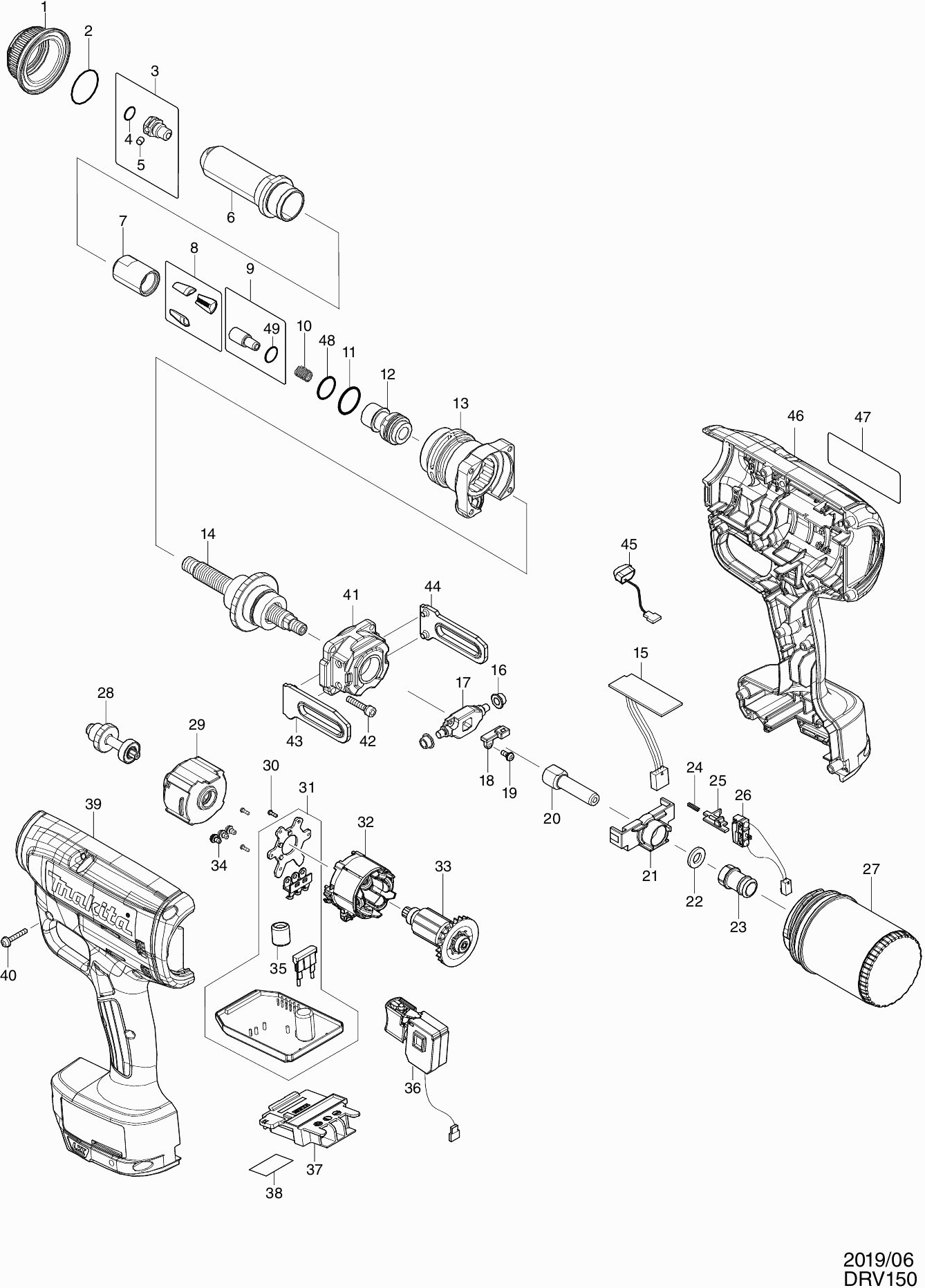

Zeichnungen der Makita DRV150
Teileliste der Makita DRV150
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Mutter 4.8 cpl DRV150 | ||||
| 001 | 319812-3 | 16.50 | 19.64 | |
| O-Ring 24 | ||||
| 002 | 213380-7 | 1.00 | 1.19 | |
| Nasenstück 4,8S DRV150 >012023 A | ||||
| 003 | 127689-0 | 31.90 | 37.96 | |
| Nasenstück 4,8S DRV150 >012023 A | ||||
| 003A | 127689-0 | 31.90 | 37.96 | |
| Nasenstück 4,8S DRV150 >012023 A | ||||
| 003B | 127689-0 | 31.90 | 37.96 | |
| O-Ring 7 | ||||
| 004 | 213011-8 | 1.00 | 1.19 | |
| Stift 4 | ||||
| 005 | 256217-5 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 006 | 327281-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006A | 327279-1 | |||
| KOPF 4,8S DRV150 >012023 A | ||||
| 006B | 327691-5 | 69.30 | 82.47 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 007 | 327281-4 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 007A | 327281-4 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 007B | 327B83-0 | |||
| BEKKENSET 4,8MM (BEREIK 2,4-4,8MM) | ||||
| 008 | 199731-7 | 10.00 | 11.90 | |
| BEKKENSET 4,8MM (BEREIK 2,4-4,8MM) | ||||
| 008A | 199731-7 | 10.00 | 11.90 | |
| BEKKENSET 6,4MM (BEREIK 4,8-6,4MM) | ||||
| 008B | 199730-9 | 12.00 | 14.28 | |
| Druckstift 3,6 mm DRV150 | ||||
| 009 | 127475-9 | 8.40 | 10.00 | |
| Druckfeder 7 DRV150/250 | ||||
| 010 | 232586-8 | 1.20 | 1.43 | |
| O-Ring 17 | ||||
| 011 | 213265-7 | 1.00 | 1.19 | |
| Verbindungsscheibe 4.8 DRV150 | ||||
| 012 | 327285-6 | 6.00 | 7.14 | |
| Vorderes Gehäuse DRV150 | ||||
| 013 | 140J44-9 | 52.80 | 62.83 | |
| Antrieb DVR150 | ||||
| 014 | 127221-0 | 533.50 | 634.86 | |
| Schaltkreis 18V DRV150 | ||||
| 015 | 620A44-6 | 13.20 | 15.71 | |
| Unterlegscheibe 5 DRV150/250 | ||||
| 016 | 257457-8 | 1.00 | 1.19 | |
| Rolle 4,8mm DRV150 | ||||
| 017 | 310935-0 | 16.50 | 19.64 | |
| Magnethalter DRV150/250 | ||||
| 018 | 140E40-7 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018-1 | 140T04-1 | |||
| Schraube 3x8 | ||||
| 019 | 911008-8 | 1.00 | 1.19 | |
| Schlauch 4.8mm DRV150 | ||||
| 020 | 327284-8 | 11.00 | 13.09 | |
| Schlauchleiter A DRV150/250 | ||||
| 021 | 458772-5 | 1.20 | 1.43 | |
| Filzscheibe 8 DRV150/250 | ||||
| 022 | 261161-3 | 1.20 | 1.43 | |
| Schlauchführung B DRV150/250 | ||||
| 023 | 458773-3 | 1.20 | 1.43 | |
| Druckfeder 2 | ||||
| 024 | 233025-1 | 1.00 | 1.19 | |
| Schaltergriff DRV150/250 | ||||
| 025 | 458774-1 | 1.20 | 1.43 | |
| Schalteinheit DRV150/250 | ||||
| 026 | 632M90-9 | 9.60 | 11.42 | |
| Behälter DRV150/250 | ||||
| 027 | 162500-9 | 11.00 | 13.09 | |
| Getriebe 10 cpl DRV150 | ||||
| 028 | 140J46-5 | 22.00 | 26.18 | |
| Antrieb DRV150 | ||||
| 029 | 127222-8 | 26.40 | 31.42 | |
| Parker Ck 2x6mm | ||||
| 030 | 266490-9 | 1.00 | 1.19 | |
| Drehzahlregelkreis DRV150/250 | ||||
| 031 | 632M66-6 | 169.40 | 201.59 | |
| Anker 18V DRV150/250 | ||||
| 032 | 629373-8 | 13.20 | 15.71 | |
| Anker 18V DRV150/250 | ||||
| 033 | 619535-6 | 35.20 | 41.89 | |
| Kreuzschlitzschraube M3X6 | ||||
| 034 | 652069-6 | 1.00 | 1.19 | |
| Leitungsfilter | ||||
| 035 | 688164-6 | 1.00 | 1.19 | |
| Schalter DRV150/250 | ||||
| 036 | 651379-8 | 22.00 | 26.18 | |
| Anschlusseinheit | ||||
| 037 | 643874-2 | 3.60 | 4.28 | |
| Etikett Seriennummer DRV150 | ||||
| 038 | 855M09-3 | 2.40 | 2.86 | |
| Motorhaus DRV150 | ||||
| 039 | 183L30-9 | 23.10 | 27.49 | |
| Gummistift 6 | ||||
| 039C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 039C20 | 252126-6 | 1.00 | 1.19 | |
| Sechskantmutter M3 | ||||
| 039C30 | 931002-4 | 1.00 | 1.19 | |
| Kreuzschlitzschraube 3x20 | ||||
| 040 | 265095-2 | 1.00 | 1.19 | |
| Hinteres Gehäuse DRV150 | ||||
| 041 | 140J45-7 | 36.30 | 43.20 | |
| Innensechskantschraube 4x16 | ||||
| 042 | 266437-3 | 1.00 | 1.19 | |
| Führungsplatte L DRV150/250 | ||||
| 043 | 310908-3 | 9.60 | 11.42 | |
| Führungsplatte L DRV150 A | ||||
| 043-1 | 313297-5 | 9.60 | 11.42 | |
| Führungsplatte R DRV150/250 | ||||
| 044 | 310909-1 | 9.60 | 11.42 | |
| Führungsplatte R DRV150 A | ||||
| 044-1 | 313298-3 | 9.60 | 11.42 | |
| Lichtkreis Dhp483 | ||||
| 045 | 620549-0 | 3.60 | 4.28 | |
| Motorhaus DRV150 | ||||
| 046 | 183L30-9 | 23.10 | 27.49 | |
| Gummistift 6 | ||||
| 046C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 046C20 | 252126-6 | 1.00 | 1.19 | |
| Sechskantmutter M3 | ||||
| 046C30 | 931002-4 | 1.00 | 1.19 | |
| Namensschild DRV150 | ||||
| 047 | 855M01-9 | 1.00 | 1.19 | |
| O-Ring 14,5mm DRV150/250 | ||||
| 048 | 213891-2 | 1.00 | 1.19 | |
| O-Ring 9 | ||||
| 049 | 213054-0 | 1.00 | 1.19 | |
