Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DSP601'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

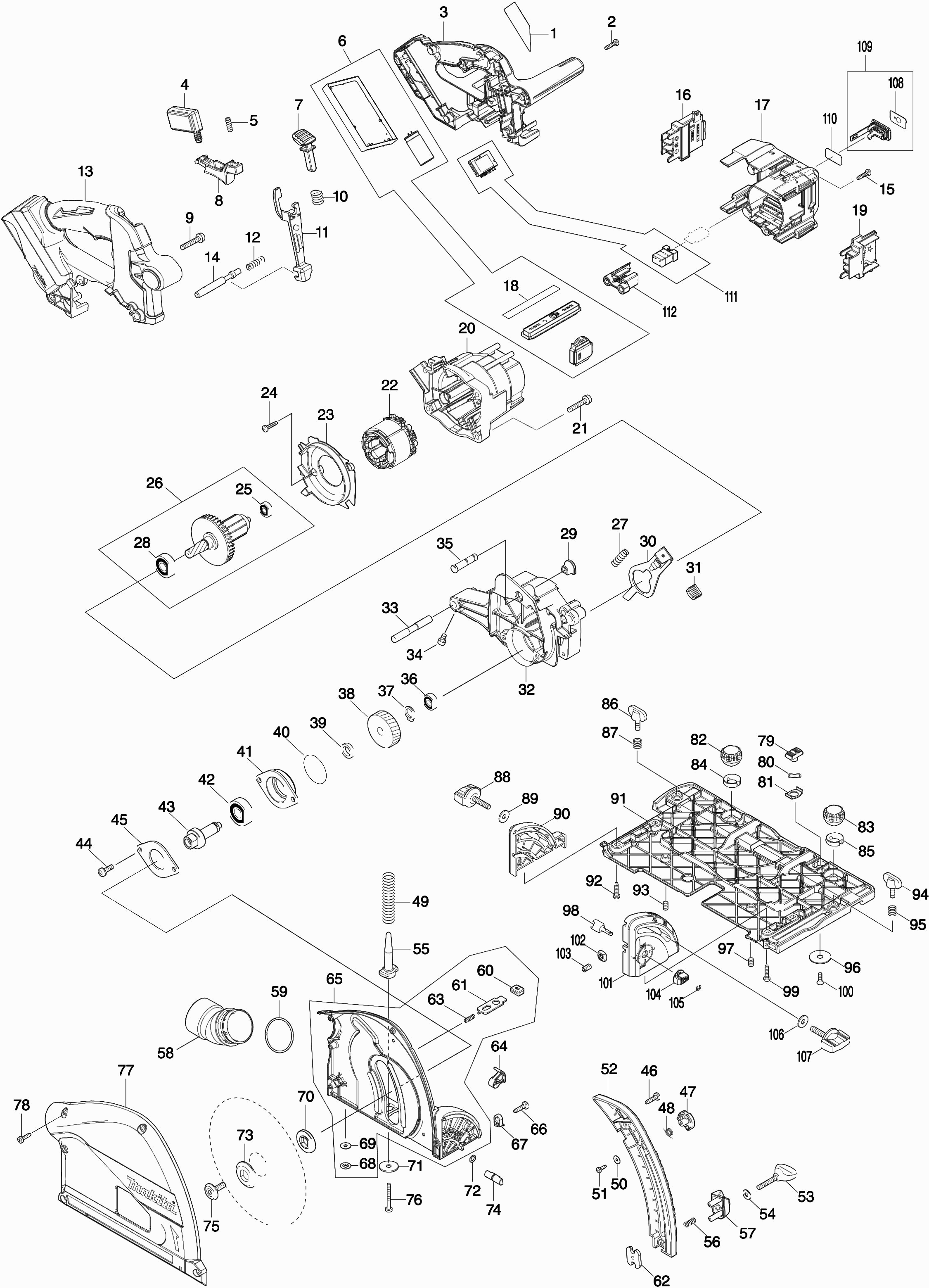

Zeichnungen der Makita DSP601
Teileliste der Makita DSP601
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Namensschild Dsp601 | ||||
| 001 | 853V15-6 | 2.71 | 3.22 | |
| Gewindebohrer 4x18 | ||||
| 002 | 265A48-7 | 1.00 | 1.19 | |
| Griffabdeckung Dsp601 | ||||
| 003 | 183H79-5 | 56.10 | 66.76 | |
| Gummistift 6 | ||||
| 003C10 | 263005-3 | 1.00 | 1.19 | |
| Schalter C3Xa-1Pspm Dsp600 | ||||
| 004 | 651083-9 | 19.80 | 23.56 | |
| Druckfeder 4 Dsp600 | ||||
| 005 | 234173-9 | 1.20 | 1.43 | |
| Controller Vollständig Dsp601 | ||||
| 006 | 135915-3 | 184.80 | 219.91 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006-1 | 136857-4 | |||
| Untersteuerung DSP600 | ||||
| 006C10 | 620691-7 | 22.00 | 26.18 | |
| Sicherheitsschloss Knopf | ||||
| 007 | 419629-5 | 1.20 | 1.43 | |
| Schaltergriff | ||||
| 008 | 457748-9 | 2.40 | 2.86 | |
| Schraube 5x30 | ||||
| 009 | 911253-5 | 1.00 | 1.19 | |
| Druckfeder 12 | ||||
| 010 | 233089-5 | 1.00 | 1.19 | |
| Sperrplatte | ||||
| 011 | 457749-7 | 2.40 | 2.86 | |
| Druckfeder 7 | ||||
| 012 | 233267-7 | 1.20 | 1.43 | |
| Griffabdeckung Dsp601 | ||||
| 013 | 183H79-5 | 56.10 | 66.76 | |
| Gummistift 6 | ||||
| 013C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsstift 8 | ||||
| 014 | 324709-3 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 015 | 265A48-7 | 1.00 | 1.19 | |
| Anschlusseinheit | ||||
| 016 | 643874-2 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016-1 | 654940-0 | |||
| Griffabdeckung Dsp601 | ||||
| 017 | 183H79-5 | 56.10 | 66.76 | |
| Gummistift 6 | ||||
| 017C10 | 263005-3 | 1.00 | 1.19 | |
| Indikationsetikett Dsp600 | ||||
| 018 | 813D03-7 | 2.40 | 2.86 | |
| Anschlusseinheit | ||||
| 019 | 643874-2 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019-1 | 654940-0 | |||
| Motorgehäuse | ||||
| 020 | 457750-2 | 8.40 | 10.00 | |
| Schraube 5x30 | ||||
| 021 | 911253-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 629275-8 | |||
| VELD DSP600 A | ||||
| 022-1 | 629B69-3 | 12.10 | 14.40 | |
| Distanzplatte | ||||
| 023 | 457751-0 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 024 | 265A48-7 | 1.00 | 1.19 | |
| Kugellager 626zz | ||||
| 025 | 210143-2 | 3.60 | 4.28 | |
| Anker Dsp600 | ||||
| 026 | 519448-0 | 30.80 | 36.65 | |
| Druckfeder 6 5903R | ||||
| 027 | 233084-5 | 1.00 | 1.19 | |
| Kugellager 6001dw | ||||
| 028 | 211131-2 | 9.60 | 11.42 | |
| Kappe | ||||
| 029 | 286040-4 | 1.20 | 1.43 | |
| Achsblockierung | ||||
| 030 | 345742-2 | 4.80 | 5.71 | |
| Kappe | ||||
| 031 | 286039-9 | 1.00 | 1.19 | |
| Getriebe Kasten Sp6000 A | ||||
| 032 | 144586-5 | 39.60 | 47.12 | |
| Gummistift 4 | ||||
| 032 | 263002-9 | 1.00 | 1.19 | |
| Stift 8 | ||||
| 033 | 327B66-0 | 2.40 | 2.86 | |
| Innensechskantschraube 5x10 | ||||
| 034 | 265907-9 | 1.00 | 1.19 | |
| Stift 8 | ||||
| 035 | 324708-5 | 2.40 | 2.86 | |
| Kugellager 607llb | ||||
| 036 | 211021-9 | 4.80 | 5.71 | |
| Sicherungsring S-12 | ||||
| 037 | 961052-5 | 1.00 | 1.19 | |
| Zahnrad 41 | ||||
| 038 | 221548-1 | 4.80 | 5.71 | |
| Unterlegscheibe 12 | ||||
| 039 | 257010-0 | 1.20 | 1.43 | |
| O-Ring 39 | ||||
| 040 | 213512-6 | 2.40 | 2.86 | |
| Lagergehäuse | ||||
| 041 | 318088-9 | 3.60 | 4.28 | |
| Kugellager 6201dw1 | ||||
| 042 | 211129-9 | 8.40 | 10.00 | |
| Gelenkwelle (a) | ||||
| 043 | 324707-7 | 16.50 | 19.64 | |
| Schraube 5x16 | ||||
| 044 | 911221-8 | 1.00 | 1.19 | |
| Lagersicherung 55 | ||||
| 045 | 285689-7 | 2.40 | 2.86 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 046 | 266034-5 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 047 | 419630-0 | 1.20 | 1.43 | |
| Druckfeder 7 | ||||
| 048 | 231665-9 | 1.00 | 1.19 | |
| Druckfeder 11 | ||||
| 049 | 233479-2 | 1.20 | 1.43 | |
| Niet 3 | ||||
| 050 | 253821-1 | 1.00 | 1.19 | |
| Blechschraube Pt3x10 | ||||
| 051 | 266007-8 | 1.00 | 1.19 | |
| Tiefenanschlag TSF 55 EBQ | ||||
| 052 | 457756-0 | 6.00 | 7.14 | |
| Klemmschraube 3700B/Sp6000 A | ||||
| 053 | 251867-1 | 2.40 | 2.86 | |
| Unterlegscheibe 5mm DSP601 A | ||||
| 054 | 253414-4 | 1.00 | 1.19 | |
| Federhalter | ||||
| 055 | 419624-5 | 2.40 | 2.86 | |
| Druckfeder 5 | ||||
| 056 | 231372-4 | 1.00 | 1.19 | |
| Anschlag | ||||
| 057 | 419623-7 | 2.40 | 2.86 | |
| STAUBABSAUGADAPTER | ||||
| 058 | 457752-8 | 2.40 | 2.86 | |
| O-Ring 35 | ||||
| 059 | 213460-9 | 1.20 | 1.43 | |
| Kappe 14 Dsp600 | ||||
| 060 | 286041-2 | 1.20 | 1.43 | |
| Distanzplatte | ||||
| 061 | 345747-2 | 2.40 | 2.86 | |
| Montageblech | ||||
| 062 | 345744-8 | 1.20 | 1.43 | |
| Druckfeder 2 | ||||
| 063 | 233025-1 | 1.00 | 1.19 | |
| Sperrhebel 20 Cmpl Dsp600 | ||||
| 064 | 144867-7 | 1.20 | 1.43 | |
| Gummistift 4 | ||||
| 064C10 | 263002-9 | 1.00 | 1.19 | |
| Feste Schutzabdeckung Dsp600 A | ||||
| 065 | 140D56-6 | 60.50 | 72.00 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 066 | 266034-5 | 1.00 | 1.19 | |
| Kennzeichnungsplatte Sp6000 | ||||
| 067 | 419632-6 | 1.20 | 1.43 | |
| Druckmutter M4 | ||||
| 068 | 259008-3 | 1.00 | 1.19 | |
| 4 Unterlegscheibe | ||||
| 069 | 253874-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 070 | 224593-5 | |||
| Unterlegscheibe 6 | ||||
| 071 | 253010-8 | 1.00 | 1.19 | |
| O-Ring 5 | ||||
| 072 | 213021-5 | 1.00 | 1.19 | |
| Außenflansch 35mm | ||||
| 073 | 224409-4 | 2.40 | 2.86 | |
| Stift 8 | ||||
| 074 | 324710-8 | 1.20 | 1.43 | |
| Innensechskantschraube M6 | ||||
| 075 | 266403-0 | 2.40 | 2.86 | |
| Schraube 4x35 | ||||
| 076 | 266351-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 077 | 319605-8 | |||
| Gewindeschneidschraube Ct 4x16 | ||||
| 078 | 266034-5 | 1.00 | 1.19 | |
| Schiebeplatte Dsp600 | ||||
| 079 | 458092-7 | 2.40 | 2.86 | |
| Federring 10 | ||||
| 080 | 253932-2 | 1.00 | 1.19 | |
| Verschlussplatte | ||||
| 081 | 345977-5 | 1.00 | 1.19 | |
| Schraube M4x3 | ||||
| 082 | 265775-0 | 2.40 | 2.86 | |
| Schraube M4x3 | ||||
| 083 | 265775-0 | 2.40 | 2.86 | |
| Halter | ||||
| 084 | 419627-9 | 1.20 | 1.43 | |
| Halter | ||||
| 085 | 419627-9 | 1.20 | 1.43 | |
| Flügelbolzen 6x15 | ||||
| 086 | 265726-3 | 1.20 | 1.43 | |
| Druckfeder 7 | ||||
| 087 | 231316-4 | 1.00 | 1.19 | |
| Druckfeder 7 | ||||
| 087-1 | 231240-1 | 1.00 | 1.19 | |
| Schraube M6x26 | ||||
| 088 | 265776-8 | 1.20 | 1.43 | |
| Unterlegscheibe 6 | ||||
| 089 | 253111-2 | 1.00 | 1.19 | |
| Graduationsführer | ||||
| 090 | 419596-4 | 4.80 | 5.71 | |
| VOETPLAAT DSP600 A | ||||
| 091 | 312B95-6 | 40.70 | 48.43 | |
| Gewindebohrer 4x18 | ||||
| 092 | 265A48-7 | 1.00 | 1.19 | |
| Sechskantschraube M6 | ||||
| 093 | 266225-8 | 1.00 | 1.19 | |
| Flügelbolzen 6x15 | ||||
| 094 | 265726-3 | 1.20 | 1.43 | |
| Druckfeder 7 | ||||
| 095 | 231316-4 | 1.00 | 1.19 | |
| Druckfeder 7 | ||||
| 095-1 | 231240-1 | 1.00 | 1.19 | |
| Sicherungsring | ||||
| 096 | 345748-0 | 1.20 | 1.43 | |
| Sechskantschraube M6 | ||||
| 097 | 266225-8 | 1.00 | 1.19 | |
| Anschlagstift 8 Sp6000 | ||||
| 098 | 324731-0 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 099 | 265A48-7 | 1.00 | 1.19 | |
| Senkschraube 4x10 | ||||
| 100 | 912112-6 | 1.00 | 1.19 | |
| Graduationsführer | ||||
| 101 | 419595-6 | 5.09 | 6.06 | |
| Winkelführer SP001G | ||||
| 101 | 413A11-6 | 4.80 | 5.71 | |
| Sechskantmutter M6 | ||||
| 102 | 252159-1 | 2.40 | 2.86 | |
| Sechskantschraube M6 | ||||
| 103 | 266225-8 | 1.00 | 1.19 | |
| Knopf 22 Dsp600 | ||||
| 104 | 457963-5 | 1.00 | 1.19 | |
| Stoppring E-3 | ||||
| 105 | 961017-7 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 106 | 253111-2 | 1.00 | 1.19 | |
| Schraube M6x26 | ||||
| 107 | 265776-8 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | 813T75-8 | |||
| Kappen-Set DSP601/DGA514 P | ||||
| 109A | 183H92-3 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109B | 183J85-2 | |||
| O-Ring 18 | ||||
| 110A | 213275-4 | 1.00 | 1.19 | |
| O-Ring 16 | ||||
| 110B | 213218-6 | 1.20 | 1.43 | |
| Untersteuerung Dsp601 | ||||
| 111 | 620753-1 | 34.10 | 40.58 | |
| Halter Dsp601 | ||||
| 112 | 458038-3 | 6.00 | 7.14 | |
| CONTROLLER DSP600/601 | ||||
| 114 | 620L68-8 | 17.60 | 20.94 | |
| MET.SCHR M2X6MM | ||||
| 115 | 652119-7 | 1.00 | 1.19 | |
