Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DSS610'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

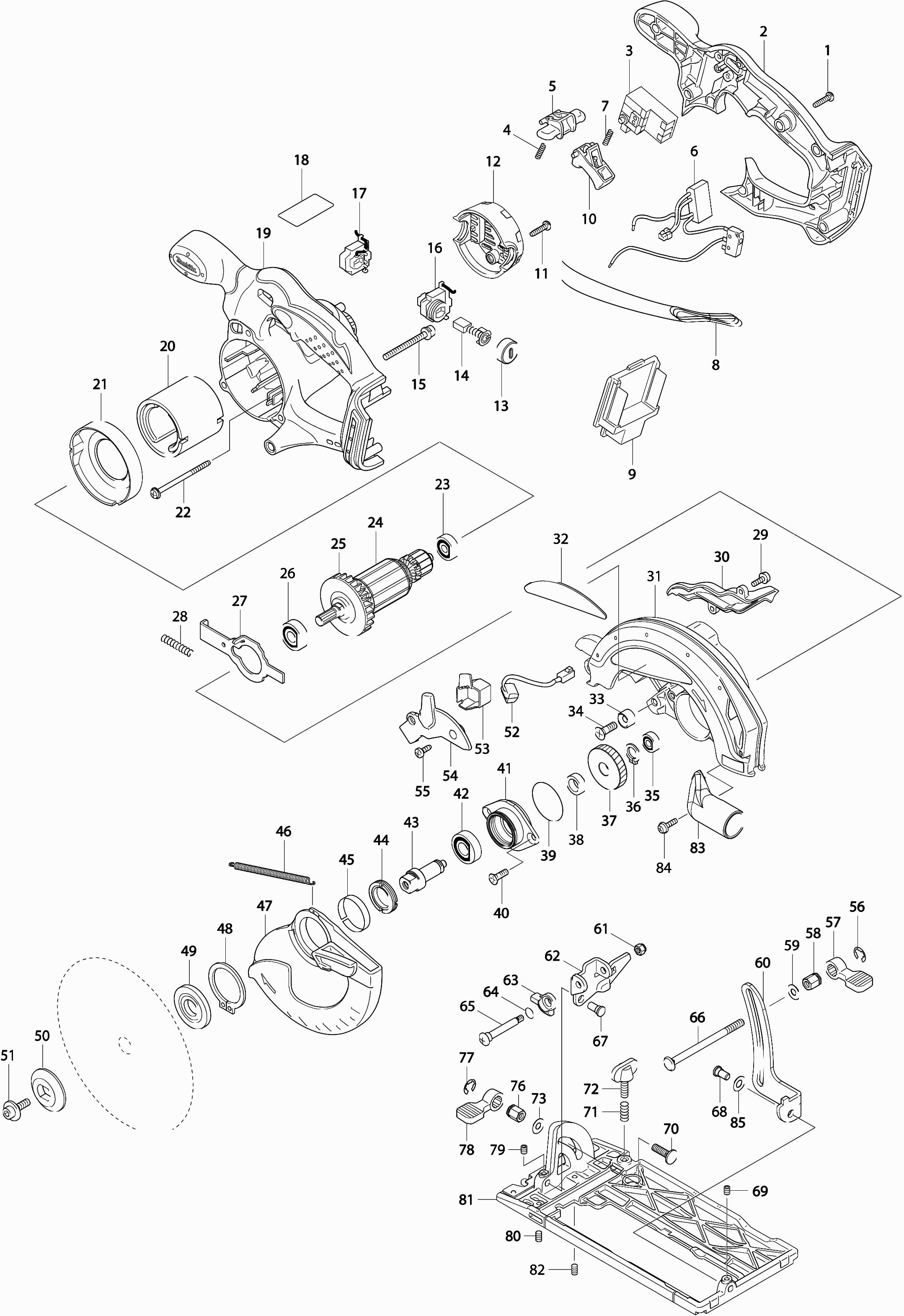

Zeichnungen der Makita DSS610
Teileliste der Makita DSS610
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gewindebohrer 4x18 | ||||
| 001 | 265A48-7 | 0.90 | 1.07 | |
| Griffabdeckung | ||||
| 002 | 141470-5 | 11.32 | 13.47 | |
| Schalter 3 Kontakte | ||||
| 003 | 650631-1 | 12.58 | 14.97 | |
| Druckfeder 4 | ||||
| 004 | 231469-9 | 0.83 | 0.99 | |
| Sperrtaste | ||||
| 005 | 419322-1 | 1.43 | 1.70 | |
| Stromkreis | ||||
| 006 | 620088-0 | 12.58 | 14.97 | |
| Druckfeder 4 | ||||
| 007 | 231469-9 | 0.83 | 0.99 | |
| Steuergerät Bss610 A | ||||
| 008 | 620G71-9 | 18.32 | 21.80 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 009 | 644808-8 | 3.65 | 4.34 | |
| Schalterknopf | ||||
| 010 | 419176-6 | 2.08 | 2.48 | |
| Gewindebohrer 4x18 | ||||
| 011 | 265A48-7 | 0.90 | 1.07 | |
| Hintere Abdeckung Bss610 | ||||
| 012 | 419281-9 | 3.83 | 4.56 | |
| Bürstenhalterkappe | ||||
| 013 | 643941-3 | 2.44 | 2.90 | |
| Kohlebürstensatz Cb-441 | ||||
| 014 | 194435-6 | 4.58 | 5.45 | |
| Schraube 5x40 | ||||
| 015 | 911263-2 | 0.83 | 0.99 | |
| Bürstenhalter "rechts" | ||||
| 016 | 643882-3 | 2.80 | 3.33 | |
| Kohlekasten Zsb | ||||
| 017 | 643883-1 | 3.65 | 4.34 | |
| Namensschild Dss610 | ||||
| 018 | 815E89-3 | 2.80 | 3.33 | |
| Motorgehäuse | ||||
| 019 | 141471-3 | 16.84 | 20.04 | |
| Magnet Halter | ||||
| 020 | 638107-8 | 26.11 | 31.07 | |
| Distanzplatte | ||||
| 021 | 419285-1 | 1.80 | 2.14 | |
| Schneidschraube Pf 4x65 | ||||
| 022 | 266060-4 | 1.43 | 1.70 | |
| Kugellager 627ddw | ||||
| 023 | 210045-2 | 3.22 | 3.83 | |
| Anker | ||||
| 024 | 519173-3 | 53.38 | 63.52 | |
| Ventilator 55 | ||||
| 025 | 241869-5 | 3.22 | 3.83 | |
| Kugellager 6000llb | ||||
| 026 | 211061-7 | 7.44 | 8.85 | |
| Achssperre Bss610 A | ||||
| 027 | 346059-6 | 1.70 | 2.02 | |
| Druckfeder 5 | ||||
| 028 | 233092-6 | 0.83 | 0.99 | |
| Schraube 4x12 | ||||
| 029 | 911116-5 | 0.83 | 0.99 | |
| Luftleitfaden | ||||
| 030 | 419284-3 | 1.80 | 2.14 | |
| FESTSTEHENDE SCHUTZABDECKUNG | ||||
| 031 | 188045-9 | 57.06 | 67.90 | |
| O-Ring 26 | ||||
| 031A | 213434-0 | 0.83 | 0.99 | |
| Etikett Makita | ||||
| 032 | 819217-2 | 4.81 | 5.72 | |
| Gummibuchse 6 | ||||
| 033 | 262049-0 | 0.83 | 0.99 | |
| Senkschraube M6 | ||||
| 034 | 251368-9 | 1.43 | 1.70 | |
| Kugellager 606Zz A | ||||
| 035 | 210137-7 | 1.01 | 1.20 | |
| Sicherungsring S-12 | ||||
| 036 | 961052-5 | 0.83 | 0.99 | |
| Getriebe | ||||
| 037 | 227156-6 | 9.96 | 11.85 | |
| Unterlegscheibe 12 5604R | ||||
| 038 | 257173-2 | 0.83 | 0.99 | |
| O-Ring 39 | ||||
| 039 | 213512-6 | 2.44 | 2.90 | |
| Senkschrauben 5x13 | ||||
| 040 | 265034-2 | 0.83 | 0.99 | |
| Lagergehäuse | ||||
| 041 | 318009-1 | 2.93 | 3.49 | |
| Kugellager 6001dw | ||||
| 042 | 211131-2 | 9.52 | 11.33 | |
| Stoessel | ||||
| 043 | 324626-7 | 14.23 | 16.93 | |
| Lagersicherungsring 19-29 | ||||
| 044 | 285845-9 | 2.44 | 2.90 | |
| Ausgleichsscheibe | ||||
| 045 | 345469-4 | 1.43 | 1.70 | |
| Zugfeder 3 | ||||
| 046 | 231821-1 | 1.72 | 2.05 | |
| Säge Schutzabdeckung | ||||
| 047 | 419286-9 | 7.44 | 8.85 | |
| Sprengring S-34 | ||||
| 048 | 961152-1 | 0.83 | 0.99 | |
| Innerer Flansch | ||||
| 049 | 224397-5 | 6.58 | 7.83 | |
| Ausserer Flansch | ||||
| 050 | 224282-2 | 5.88 | 7.00 | |
| Sechskantschraube 6x20 | ||||
| 051 | 266133-3 | 0.83 | 0.99 | |
| Lichtschaltkreis | ||||
| 052 | 631694-6 | 18.76 | 22.32 | |
| Verbindungsstück | ||||
| 053 | 419341-7 | 1.01 | 1.20 | |
| Lichtkappe | ||||
| 054 | 419282-7 | 2.16 | 2.57 | |
| Stoppring E-8 | ||||
| 055 | 259054-6 | 0.83 | 0.99 | |
| Stoppring E-8 | ||||
| 056 | 259054-6 | 0.83 | 0.99 | |
| Sperrhebel | ||||
| 057 | 272229-0 | 4.08 | 4.86 | |
| Sechskantmutter M6 | ||||
| 058 | 252158-3 | 4.08 | 4.86 | |
| Sicherungsscheibe 6x12mm | ||||
| 059 | 941151-9 | 0.83 | 0.99 | |
| Tiefenanschlag | ||||
| 060 | 345658-1 | 2.08 | 2.48 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 061 | 252103-8 | 0.83 | 0.99 | |
| Winkelführer | ||||
| 062 | 345657-3 | 2.80 | 3.33 | |
| Sperrhebel | ||||
| 063 | 317986-4 | 3.83 | 4.56 | |
| O-Ring 9 | ||||
| 064 | 213062-1 | 0.83 | 0.99 | |
| Kreuzschlitzschraube M5 | ||||
| 065 | 265084-7 | 1.43 | 1.70 | |
| Schraube M6x90 | ||||
| 066 | 266194-3 | 2.44 | 2.90 | |
| Kragenstift 6-7 | ||||
| 067 | 256480-0 | 0.83 | 0.99 | |
| Kragenstift 6-7 | ||||
| 068 | 256480-0 | 0.83 | 0.99 | |
| Sechskantbolzen 5x6 | ||||
| 069 | 266264-8 | 0.83 | 0.99 | |
| Schlitzschraube M6x20 | ||||
| 070 | 251919-8 | 0.83 | 0.99 | |
| Druckfeder 6 | ||||
| 071 | 231007-7 | 0.83 | 0.99 | |
| Schraube M5x20 | ||||
| 072 | 251896-4 | 1.21 | 1.44 | |
| Sicherungsscheibe 6x12mm | ||||
| 073 | 941151-9 | 0.83 | 0.99 | |
| Sechskantmutter M6 3901 | ||||
| 076 | 252133-9 | 2.80 | 3.33 | |
| Stoppring E-8 | ||||
| 077 | 259054-6 | 0.83 | 0.99 | |
| Hebel Bss610 | ||||
| 078 | 272251-7 | 1.21 | 1.44 | |
| Sechskantbolzen 5x6 | ||||
| 079 | 266264-8 | 0.83 | 0.99 | |
| Sechskantschraube 5x8 | ||||
| 080 | 266229-0 | 0.83 | 0.99 | |
| Fußpolster | ||||
| 081 | 154832-8 | 60.98 | 72.57 | |
| Skale | ||||
| 081A | 816851-9 | 2.80 | 3.33 | |
| Sechskantschraube 5x8 | ||||
| 082 | 266229-0 | 0.83 | 0.99 | |
| Stofafzuigadapter cirkelzaag | ||||
| 083 | 419283-5 | 2.59 | 3.08 | |
| Schraube 4x12 | ||||
| 084 | 911116-5 | 0.83 | 0.99 | |
| Unterlegscheibe 7 LF1000 A | ||||
| 085 | 267322-3 | 0.83 | 0.99 | |
