Makita DTD152 Zeichnungen und Teile

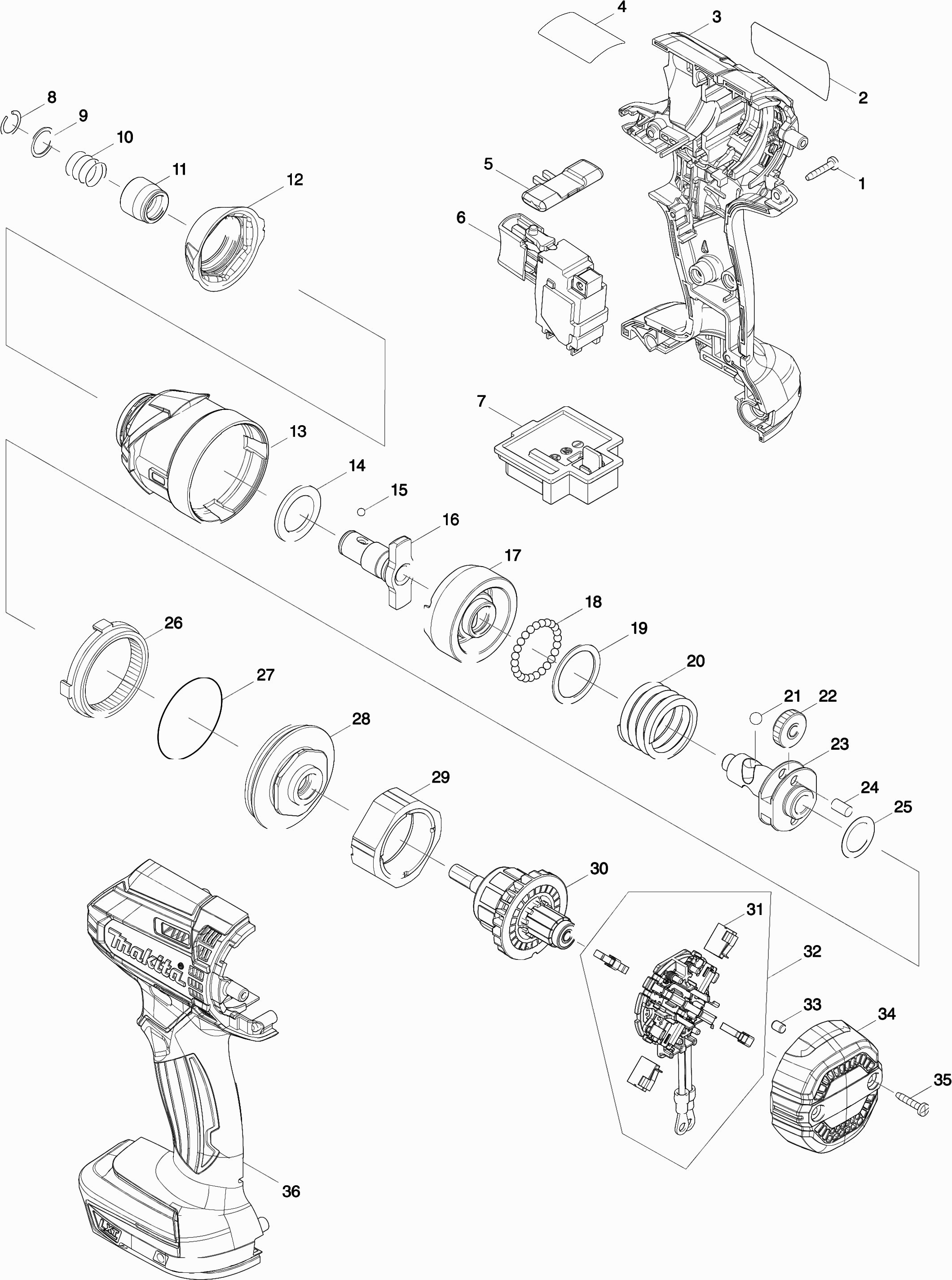

Auf dem Typenschild sollte die Typenbezeichnung DTD152 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA DTD152
Teileliste der Makita DTD152
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Tapschroef 3x16 | ||||
| 001 | 266429-2 | Tapschroef 3x16 | € 1.00 | |
| Typenschild | ||||
| 002 | 851E29-7 | Typenschild | € 2.83 | |
| Motorhuis set | ||||
| 003 | 183B63-4 | Motorhuis set | € 10.96 | |
| Rubber pen 6 | ||||
| 003A | 263005-3 | Rubber pen 6 | € 1.00 | |
| Schakelknop | ||||
| 005 | 455053-8 | Schakelknop | € 1.00 | |
| Schalter | ||||
| 006 | 632F26-6 | Schalter | € 34.87 | |
| Licht circuit | ||||
| 006A | 620445-2 | Licht circuit | € 3.27 | |
| Lijn filter | ||||
| 006B | 688164-6 | Lijn filter | € 1.00 | |
| Aansluitunit 18v (3 contacten) | ||||
| 007 | 643852-2 | Aansluitunit 18v (3 contacten) | € 3.27 | |
| Borgring 11 | ||||
| 008 | 231951-8 | Borgring 11 | € 1.00 | |
| Sluitring 12 | ||||
| 009 | 267085-1 | Sluitring 12 | € 1.00 | |
| Drukveer 13 | ||||
| 010 | 233005-7 | Drukveer 13 | € 1.00 | |
| Bithouder | ||||
| 011 | 326072-0 | Bithouder | € 2.83 | |
| Bumper | ||||
| 012 | 424738-7 | Bumper | € 1.74 | |
| Hammer Case | ||||
| 013 | 143299-5 | Hammer Case | € 9.66 | |
| Nylon ring 19mm | ||||
| 014 | 261151-6 | Nylon ring 19mm | € 1.00 | |
| Stalen kogel 3.5 | ||||
| 015 | 216040-0 | Stalen kogel 3.5 | € 1.00 | |
| Amboss | ||||
| 016 | 326565-7 | Amboss | € 8.57 | |
| Striker | ||||
| 017 | 326564-9 | Striker | € 8.57 | |
| Stalen kogel 3.5 | ||||
| 018 | 216040-0 | Stalen kogel 3.5 | € 1.00 | |
| Platte ring 24 | ||||
| 019 | 267175-0 | Platte ring 24 | € 1.00 | |
| Drukveer 24 | ||||
| 020 | 234251-5 | Drukveer 24 | € 2.83 | |
| Stalen kogel 5.6 | ||||
| 021 | 216041-8 | Stalen kogel 5.6 | € 1.00 | |
| Tandwiel 22 | ||||
| 022 | 227362-3 | Tandwiel 22 | € 3.27 | |
| Gelenkwelle (a) | ||||
| 023 | 326562-3 | Gelenkwelle (a) | € 8.57 | |
| Pen 5 | ||||
| 024 | 256253-1 | Pen 5 | € 1.00 | |
| Dunne sluitring 15 | ||||
| 025 | 253314-8 | Dunne sluitring 15 | € 1.00 | |
| Getriebe | ||||
| 026 | 227378-8 | Getriebe | € 1.45 | |
| O-ring 40 | ||||
| 027 | 213507-9 | O-ring 40 | € 1.02 | |
| Lagerhuis | ||||
| 028 | 143298-7 | Lagerhuis | € 5.30 | |
| Magneetunit Dtd152 A | ||||
| 029 | 632F93-1 | Magneetunit Dtd152 A | € 14.45 | |
| Anker | ||||
| 030 | 619377-8 | Anker | € 16.31 | |
| Koolborstelset Cb448 | ||||
| 031 | 196854-2 | Koolborstelset Cb448 | € 3.70 | |
| Kohlekasten Zsb | ||||
| 032 | 632F25-8 | Kohlekasten Zsb | € 10.96 | |
| Lijn filter | ||||
| 032A | 688172-7 | Lijn filter | € 1.00 | |
| Aansluitunit | ||||
| 032B | 654409-4 | Aansluitunit | € 1.00 | |
| Rubber pen 4 | ||||
| 033 | 263032-0 | Rubber pen 4 | € 1.00 | |
| Motorhuisdeksel | ||||
| 034 | 456044-2 | Motorhuisdeksel | € 2.11 | |
| Tapschroef 3x16 | ||||
| 035 | 266429-2 | Tapschroef 3x16 | € 1.00 | |
| Motorhuis set | ||||
| 036 | 183B63-4 | Motorhuis set | € 10.96 | |
| Rubber pen 6 | ||||
| 036A | 263005-3 | Rubber pen 6 | € 1.00 | |
