Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DTD154'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

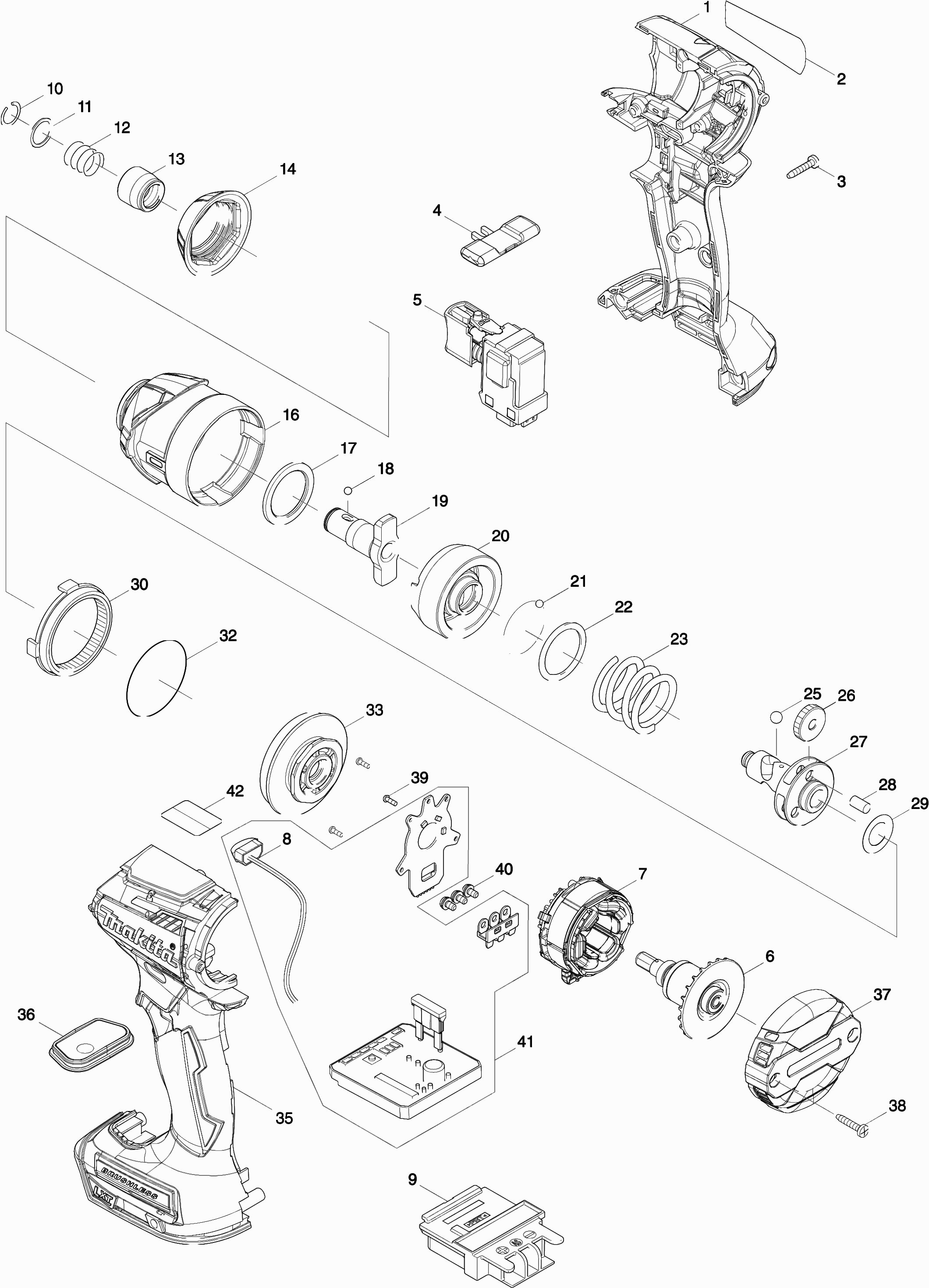

Zeichnungen der Makita DTD154
Teileliste der Makita DTD154
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehaeuse | ||||
| 001 | 183E36-5 | 13.20 | 15.71 | |
| Gummistift 6 | ||||
| 001A | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 001B | 252126-6 | 1.00 | 1.19 | |
| Typenschild | ||||
| 002 | 857J30-0 | 3.60 | 4.28 | |
| Gewindeschneidschraube 3x16 | ||||
| 003 | 266130-9 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 004 | 455053-8 | 1.00 | 1.19 | |
| Komplettschalter | ||||
| 005 | 143975-1 | 17.60 | 20.94 | |
| Anker Dtd154 A | ||||
| 006 | 619408-3 | 36.30 | 43.20 | |
| Feld Dtd170 | ||||
| 007 | 629217-2 | 13.20 | 15.71 | |
| Lichtkreis | ||||
| 008 | 620557-1 | 7.20 | 8.57 | |
| Anschlusseinheit Bcl182D(3 Cont) A | ||||
| 009 | 643523-1 | 6.00 | 7.14 | |
| Anschlusseinheit DTD153 3cont | ||||
| 009 | 643860-3 | 4.80 | 5.71 | |
| Sicherungsring 11 | ||||
| 010 | 231951-8 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 011 | 267085-1 | 1.00 | 1.19 | |
| Druckfeder 13 | ||||
| 012 | 233005-7 | 1.00 | 1.19 | |
| Bithalter | ||||
| 013 | 326072-0 | 3.60 | 4.28 | |
| Stoßring Dtd154 | ||||
| 014 | 424873-1 | 1.00 | 1.19 | |
| Nasenstück | ||||
| 016 | 143951-5 | 16.50 | 19.64 | |
| Kunststoffring 24 | ||||
| 017 | 261155-8 | 1.20 | 1.43 | |
| Stahlkugel 3.5 | ||||
| 018 | 216040-0 | 1.00 | 1.19 | |
| Amboss | ||||
| 019 | 326508-9 | 8.40 | 10.00 | |
| Schläger Dtd170 A | ||||
| 020 | 327155-9 | 13.20 | 15.71 | |
| Stahlkugel 3.5 | ||||
| 021 | 216040-0 | 1.00 | 1.19 | |
| Flache Unterlegscheibe 24 | ||||
| 022 | 267175-0 | 1.20 | 1.43 | |
| Druckfeder 24 | ||||
| 023 | 234331-7 | 2.40 | 2.86 | |
| Stahlkugel 5.6 | ||||
| 025 | 216041-8 | 1.00 | 1.19 | |
| Zahnrad 22 | ||||
| 026 | 227338-0 | 6.00 | 7.14 | |
| Achse Dtd154 | ||||
| 027 | 326783-7 | 14.30 | 17.02 | |
| Stift 5 | ||||
| 028 | 268311-1 | 1.00 | 1.19 | |
| Dünne Unterlegscheibe 15 | ||||
| 029 | 253314-8 | 1.00 | 1.19 | |
| Zahnrad Dtd154 | ||||
| 030 | 221457-4 | 2.40 | 2.86 | |
| O-Ring 40 | ||||
| 032 | 213507-9 | 1.20 | 1.43 | |
| Lagergehäuse Dtd154 | ||||
| 033 | 143976-9 | 8.40 | 10.00 | |
| Gehaeuse | ||||
| 035 | 183E36-5 | 13.20 | 15.71 | |
| Gummistift 6 | ||||
| 035A | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 035B | 252126-6 | 1.00 | 1.19 | |
| Schaltplatte Dtd154 | ||||
| 036 | 143954-9 | 2.40 | 2.86 | |
| Rückdeckel Dtd154 | ||||
| 037 | 457069-9 | 2.40 | 2.86 | |
| Gewindeschneidschraube 3x16 | ||||
| 038 | 266130-9 | 1.00 | 1.19 | |
| Parker Ck 2x6mm | ||||
| 039 | 266490-9 | 1.00 | 1.19 | |
| Kreuzschlitzschraube M3X6 | ||||
| 040 | 652069-6 | 1.00 | 1.19 | |
| Controller | ||||
| 041 | 620564-4 | 71.50 | 85.08 | |
