Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DTM41'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

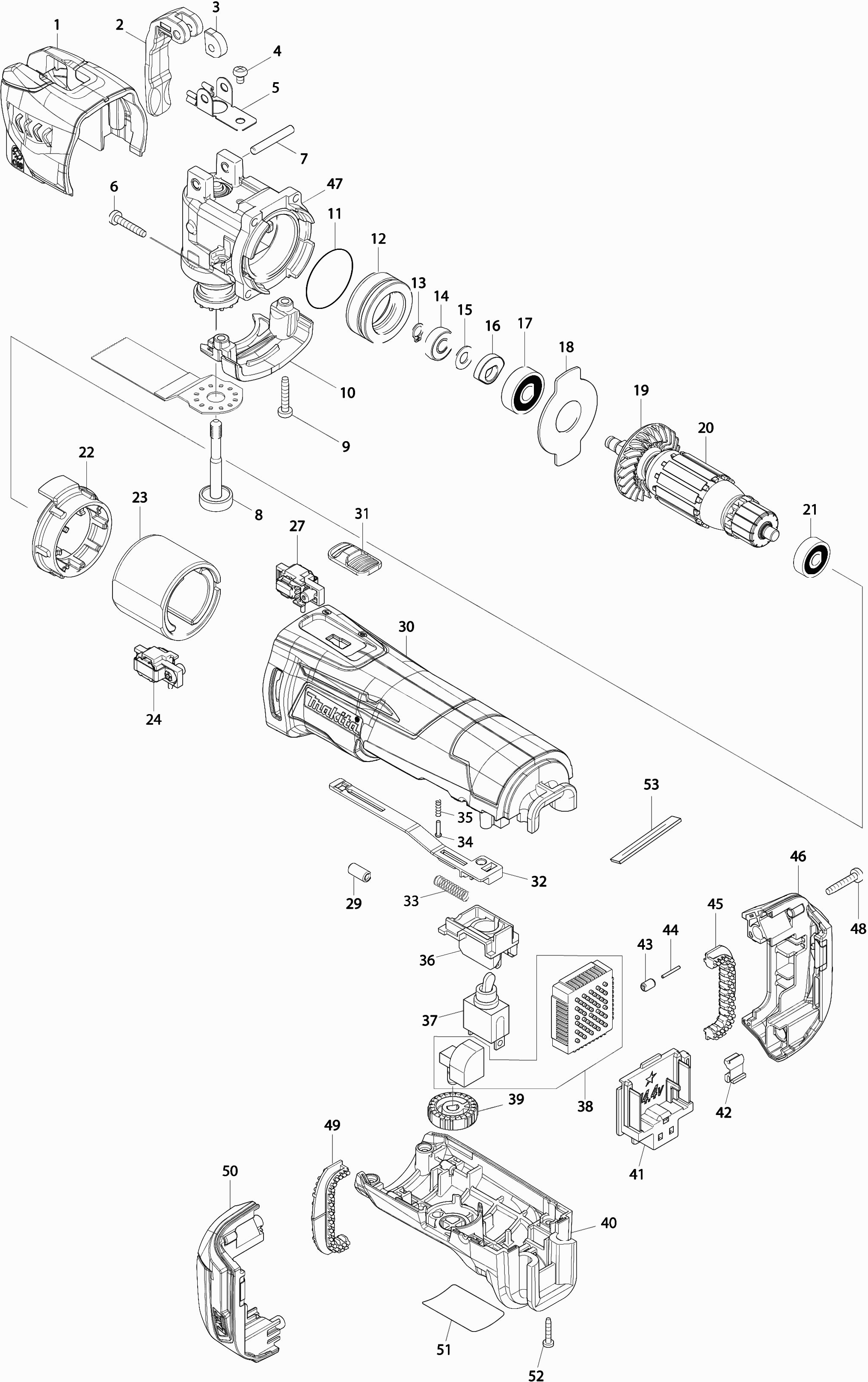

Zeichnungen der Makita DTM41
Teileliste der Makita DTM41
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schutz | ||||
| 001 | 455272-6 | 3.54 | 4.21 | |
| Entriegelungsraste | ||||
| 002 | 319059-9 | 2.71 | 3.22 | |
| Drehplatte | ||||
| 003 | 313268-2 | 2.02 | 2.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 911102-6 | |||
| Blattfeder | ||||
| 005 | 232282-8 | 0.98 | 1.17 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 006 | 266424-2 | 0.83 | 0.99 | |
| Stift 5 | ||||
| 007 | 268306-4 | 0.83 | 0.99 | |
| Achsbolzen | ||||
| 008 | 327177-9 | 4.82 | 5.74 | |
| Achsbolzen | ||||
| 008A | 327177-9 | 4.82 | 5.74 | |
| Achsbolzen | ||||
| 008B | 327177-9 | 4.82 | 5.74 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 009 | 266424-2 | 0.83 | 0.99 | |
| Abdeckung | ||||
| 010 | 454635-3 | 1.46 | 1.74 | |
| O-Ring 35 | ||||
| 011 | 213343-3 | 0.83 | 0.99 | |
| Lagergehäuse | ||||
| 012 | 326347-7 | 4.45 | 5.30 | |
| Sicherungsring S-7 | ||||
| 013 | 961003-8 | 0.83 | 0.99 | |
| Schwenklager 706 A | ||||
| 014 | 210164-4 | 1.67 | 1.99 | |
| Unterlegscheibe 7 | ||||
| 015 | 253133-2 | 0.83 | 0.99 | |
| Ausgleichsgewicht | ||||
| 016 | 313245-4 | 0.83 | 0.99 | |
| Kugellager 629ddw | ||||
| 017 | 211092-6 | 4.45 | 5.30 | |
| Lagerverriegelung | ||||
| 018 | 285857-2 | 0.83 | 0.99 | |
| Impeller 46 | ||||
| 019 | 240140-4 | 0.98 | 1.17 | |
| Anker 14,4 Dtm41 | ||||
| 020 | 519337-9 | 19.23 | 22.88 | |
| Kugellager 627ddw | ||||
| 021 | 210045-2 | 3.12 | 3.71 | |
| Zwischenplatte Dtm41 51 | ||||
| 022 | 455017-2 | 0.83 | 0.99 | |
| Magnet Halter | ||||
| 023 | 632B69-4 | 11.82 | 14.07 | |
| Kohlekasten Zsb | ||||
| 024 | 632B88-0 | 3.12 | 3.71 | |
| Kohlekasten Zsb | ||||
| 027 | 632B89-8 | 3.12 | 3.71 | |
| Leitungsfilter | ||||
| 029 | 688161-2 | 0.83 | 0.99 | |
| Motorgehäuse | ||||
| 030 | 455013-0 | 10.50 | 12.50 | |
| Schalterknopf | ||||
| 031 | 455016-4 | 0.83 | 0.99 | |
| SCHALTSCHIEBER | ||||
| 032 | 455015-6 | 0.83 | 0.99 | |
| Druckfeder 5mm | ||||
| 033 | 234263-8 | 0.83 | 0.99 | |
| Niete 2 | ||||
| 034 | 255058-6 | 0.83 | 0.99 | |
| Druckfeder 3 | ||||
| 035 | 233002-3 | 0.83 | 0.99 | |
| Schaltergehäuse Dtm41 51 | ||||
| 036 | 455018-0 | 0.83 | 0.99 | |
| Schalter | ||||
| 037 | 651423-1 | 11.82 | 14.07 | |
| Geschwindigkeitsregelkreis | ||||
| 038 | 620269-6 | 59.21 | 70.46 | |
| Drehknopf 28mm | ||||
| 039 | 271617-8 | 1.67 | 1.99 | |
| Griffabdeckung | ||||
| 040 | 142553-4 | 3.12 | 3.71 | |
| Gummistift 6 | ||||
| 040A | 263005-3 | 0.83 | 0.99 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 041 | 643854-8 | 3.12 | 3.71 | |
| Dämpfungsfilt | ||||
| 042 | 424476-1 | 0.83 | 0.99 | |
| Gummistift 5 | ||||
| 043 | 263036-2 | 1.18 | 1.40 | |
| Stift 1,5 | ||||
| 044 | 268184-2 | 0.83 | 0.99 | |
| Dämpfungsgummi | ||||
| 045 | 424473-7 | 1.39 | 1.65 | |
| Batteriegehäuse Dtm41 | ||||
| 046 | 187847-0 | 5.71 | 6.79 | |
| Gummistift 6 | ||||
| 046A | 263005-3 | 0.83 | 0.99 | |
| Kurbelgehäuse | ||||
| 047 | 143250-5 | 77.67 | 92.43 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 048 | 266424-2 | 0.83 | 0.99 | |
| Dämpfungsgummi | ||||
| 049 | 424473-7 | 1.39 | 1.65 | |
| Batteriegehäuse Dtm41 | ||||
| 050 | 187847-0 | 5.71 | 6.79 | |
| Gummistift 6 | ||||
| 050A | 263005-3 | 0.83 | 0.99 | |
| Typenschild | ||||
| 051 | 815M32-0 | 2.71 | 3.22 | |
| Gewindeschneidschraube 3x16 | ||||
| 052 | 266130-9 | 0.83 | 0.99 | |
| Schwammgummi | ||||
| 053 | 423404-3 | 0.83 | 0.99 | |
