Makita DTM50 Zeichnungen und Teile

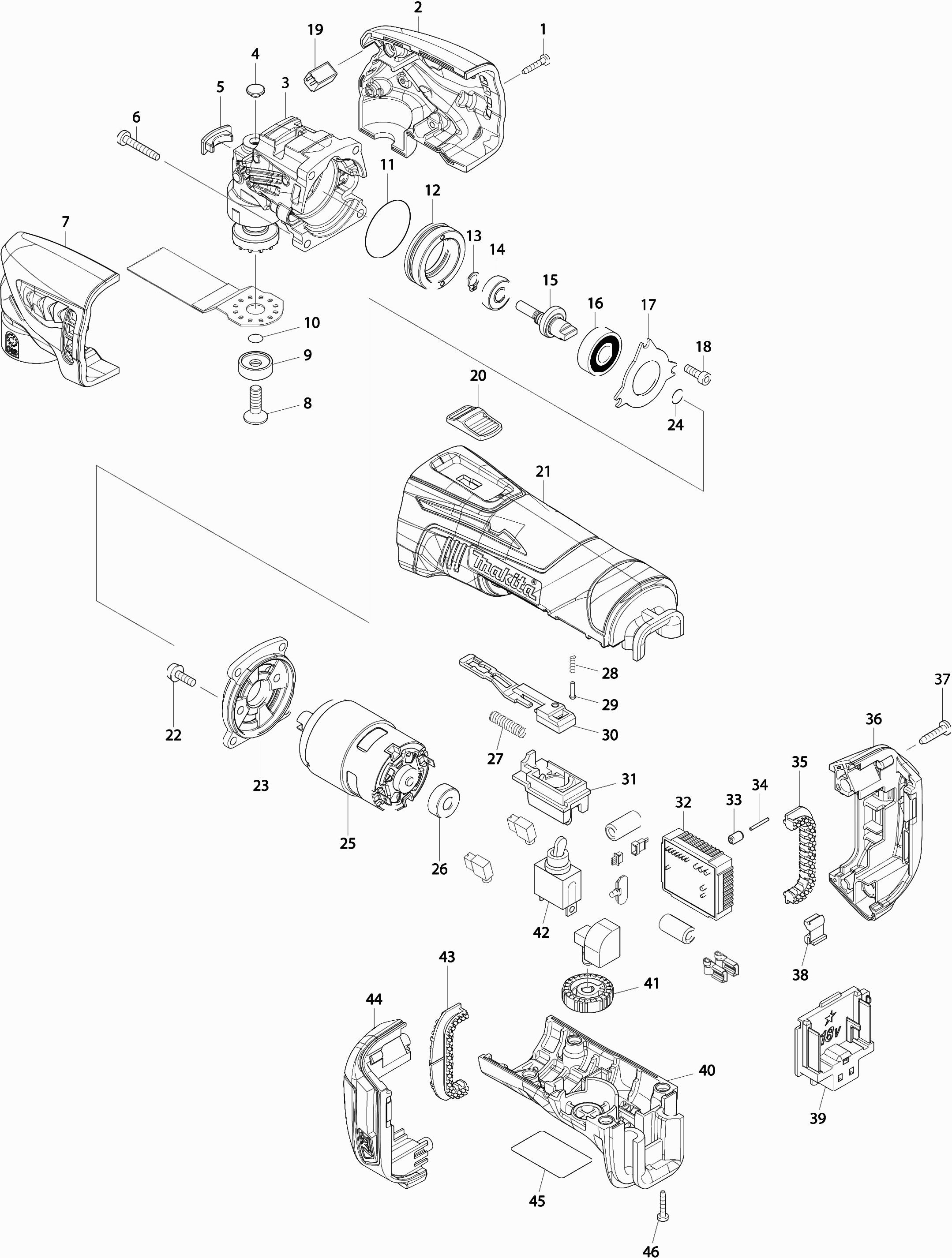

Auf dem Typenschild sollte die Typenbezeichnung DTM50 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA DTM50
Teileliste der Makita DTM50
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Tapschroef 3x16 | ||||
| 001 | 266429-2 | Tapschroef 3x16 | € 1.00 | |
| Voorhuiskap | ||||
| 002 | 187346-2 | Voorhuiskap | € 6.68 | |
| Crank Case | ||||
| 003 | 142400-9 | Crank Case | € 37.67 | |
| Afdekkap "b" | ||||
| 004 | 424511-5 | Afdekkap "b" | € 1.00 | |
| Afdekkap "a" | ||||
| 005 | 424510-7 | Afdekkap "a" | € 1.00 | |
| Tapschroef 4X25 Ga7020 | ||||
| 006 | 266374-1 | Tapschroef 4X25 Ga7020 | € 1.00 | |
| Voorhuiskap | ||||
| 007 | 187346-2 | Voorhuiskap | € 6.68 | |
| Inbusbout M6x20mm | ||||
| 008 | 266783-4 | Inbusbout M6x20mm | € 1.00 | |
| Sluitmoer 22mm | ||||
| 009 | 224455-7 | Sluitmoer 22mm | € 1.45 | |
| O-ring 5 | ||||
| 010 | 213021-5 | O-ring 5 | € 1.00 | |
| O-ring 33 | ||||
| 011 | 213479-8 | O-ring 33 | € 1.00 | |
| Lagerhuis | ||||
| 012 | 326187-3 | Lagerhuis | € 5.95 | |
| Borgring S-7 | ||||
| 013 | 961003-8 | Borgring S-7 | € 1.00 | |
| Nicht bestellbar | ||||
| 014 | 211392-4 | Nicht bestellbar | ||
| Kurbelwelle | ||||
| 015 | 326186-5 | Kurbelwelle | € 7.55 | |
| Kogellager 6000ddw | ||||
| 016 | 211289-7 | Kogellager 6000ddw | € 13.94 | |
| Lagerborging | ||||
| 017 | 285856-4 | Lagerborging | € 1.00 | |
| Inbusbout M4x12 | ||||
| 018 | 922118-6 | Inbusbout M4x12 | € 1.00 | |
| Licht Circuit Btm40 | ||||
| 019 | 620146-2 | Licht Circuit Btm40 | € 9.66 | |
| Schakelknop | ||||
| 020 | 453761-5 | Schakelknop | € 1.00 | |
| Motorgehäuse | ||||
| 021 | 453755-0 | Motorgehäuse | € 10.96 | |
| Schroef 4x12 | ||||
| 022 | 911516-9 | Schroef 4x12 | € 1.45 | |
| Abdeckhaube | ||||
| 023 | 453762-3 | Abdeckhaube | € 4.65 | |
| O-ring 8 | ||||
| 024 | 213030-4 | O-ring 8 | € 1.00 | |
| Motor | ||||
| 025 | 629956-4 | Motor | € 20.10 | |
| Keerring | ||||
| 026 | 424520-4 | Keerring | € 1.23 | |
| Drukveer 5mm | ||||
| 027 | 234263-8 | Drukveer 5mm | € 1.00 | |
| Drukveer 3 | ||||
| 028 | 233002-3 | Drukveer 3 | € 1.00 | |
| Klinknagel 2 | ||||
| 029 | 255058-6 | Klinknagel 2 | € 1.00 | |
| Schaltgabel | ||||
| 030 | 453757-6 | Schaltgabel | € 1.00 | |
| Schaltergehäuse | ||||
| 031 | 453760-7 | Schaltergehäuse | € 1.00 | |
| Regelunit | ||||
| 032 | 632A01-2 | Regelunit | € 66.55 | |
| Lijn filter | ||||
| 032A | 688161-2 | Lijn filter | € 1.00 | |
| Rubber pen 5 | ||||
| 033 | 263036-2 | Rubber pen 5 | € 1.23 | |
| Pen 1,5 | ||||
| 034 | 268184-2 | Pen 1,5 | € 1.00 | |
| Dempings rubber | ||||
| 035 | 424473-7 | Dempings rubber | € 1.45 | |
| Batterijhuis | ||||
| 036 | 187610-1 | Batterijhuis | € 5.95 | |
| Rubber pen 6 | ||||
| 036A | 263005-3 | Rubber pen 6 | € 1.00 | |
| Tapschroef 4x18 | ||||
| 037 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Dempings vilt | ||||
| 038 | 424476-1 | Dempings vilt | € 1.00 | |
| Aansluitunit 18v (3 contacten) | ||||
| 039 | 643852-2 | Aansluitunit 18v (3 contacten) | € 3.27 | |
| Handgreep deksel | ||||
| 040 | 453756-8 | Handgreep deksel | € 3.70 | |
| Draaiknop 28mm | ||||
| 041 | 271617-8 | Draaiknop 28mm | € 1.74 | |
| Schalter | ||||
| 042 | 651423-1 | Schalter | € 12.34 | |
| Dempings rubber | ||||
| 043 | 424473-7 | Dempings rubber | € 1.45 | |
| Batterijhuis | ||||
| 044 | 187610-1 | Batterijhuis | € 5.95 | |
| Rubber pen 6 | ||||
| 044A | 263005-3 | Rubber pen 6 | € 1.00 | |
| Naamplaat Dtm50 | ||||
| 045 | 815M77-8 | Naamplaat Dtm50 | € 2.83 | |
| Tapschroef 3x16 | ||||
| 046 | 266429-2 | Tapschroef 3x16 | € 1.00 | |
