Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DTM53'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

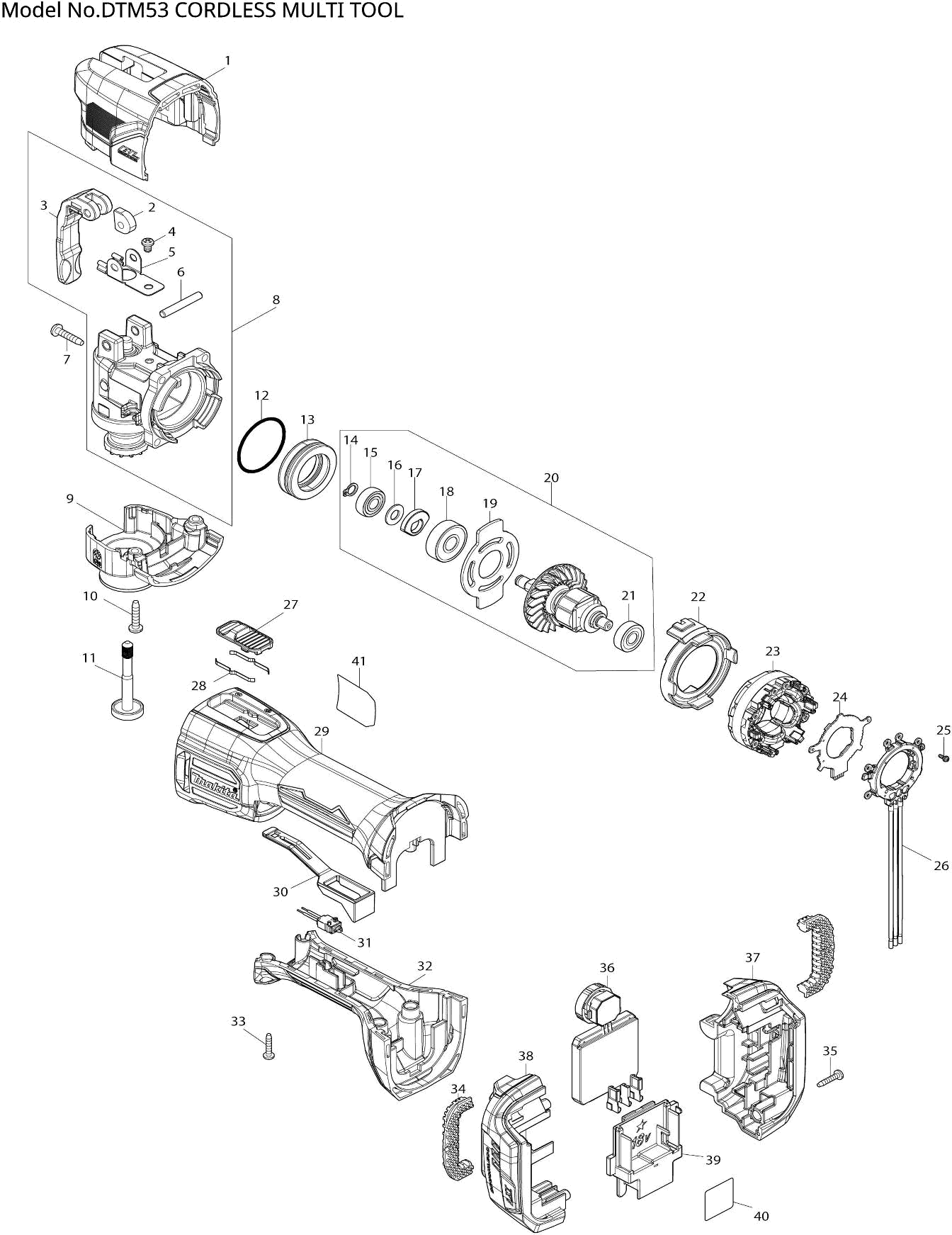

Zeichnungen der Makita DTM53
Teileliste der Makita DTM53
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 4133F4-7 | |||
| Drehplatte | ||||
| 002 | 313268-2 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 312J38-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 911102-6 | |||
| Blattfeder | ||||
| 005 | 232282-8 | 1.20 | 1.43 | |
| Stift 5 | ||||
| 006 | 268306-4 | 1.00 | 1.19 | |
| Gewindeschneidende Schraube 4x20 | ||||
| 007 | 266424-2 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | 137413-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 4133E9-0 | |||
| Gewindeschneidende Schraube 4x20 | ||||
| 010 | 266424-2 | 1.00 | 1.19 | |
| Achsbolzen | ||||
| 011 | 327177-9 | 4.80 | 5.71 | |
| O-Ring 35 | ||||
| 012 | 213343-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 013 | 327G33-5 | |||
| Sicherungsring S-7 | ||||
| 014 | 961003-8 | 1.00 | 1.19 | |
| Schwenklager 706 A | ||||
| 015 | 210164-4 | 2.40 | 2.86 | |
| Unterlegscheibe 7 | ||||
| 016 | 253133-2 | 1.00 | 1.19 | |
| Ausgleichsgewicht | ||||
| 017 | 313245-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018 | 210194-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 285061-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020 | 519929-4 | |||
| Kugellager 607Llb A | ||||
| 021 | 210169-4 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 137339-9 | |||
| Gummistift 4 | ||||
| 022C10 | 263032-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | 629D58-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 620N53-3 | |||
| MET.SCHR M2X6MM | ||||
| 025 | 652119-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 638B16-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 4133F2-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028 | 232954-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029 | 1831V3-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 030 | 4133F1-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 632W66-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 032 | 1831V3-0 | |||
| Gewindeschneidschraube 3x16 | ||||
| 033 | 266130-9 | 1.00 | 1.19 | |
| Dämpfungsgummi | ||||
| 034 | 424473-7 | 2.40 | 2.86 | |
| Gewindeschneidschraube 3x16 | ||||
| 035 | 266130-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 620S45-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 037 | 1831U4-1 | |||
| Gummistift 6 | ||||
| 037C10 | 263005-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | 1831U4-1 | |||
| Gummistift 6 | ||||
| 038C10 | 263005-3 | 1.00 | 1.19 | |
| Anschlusseinheit | ||||
| 039 | 643874-2 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 8153C3-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 8153C1-2 | |||
