Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DTW700'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

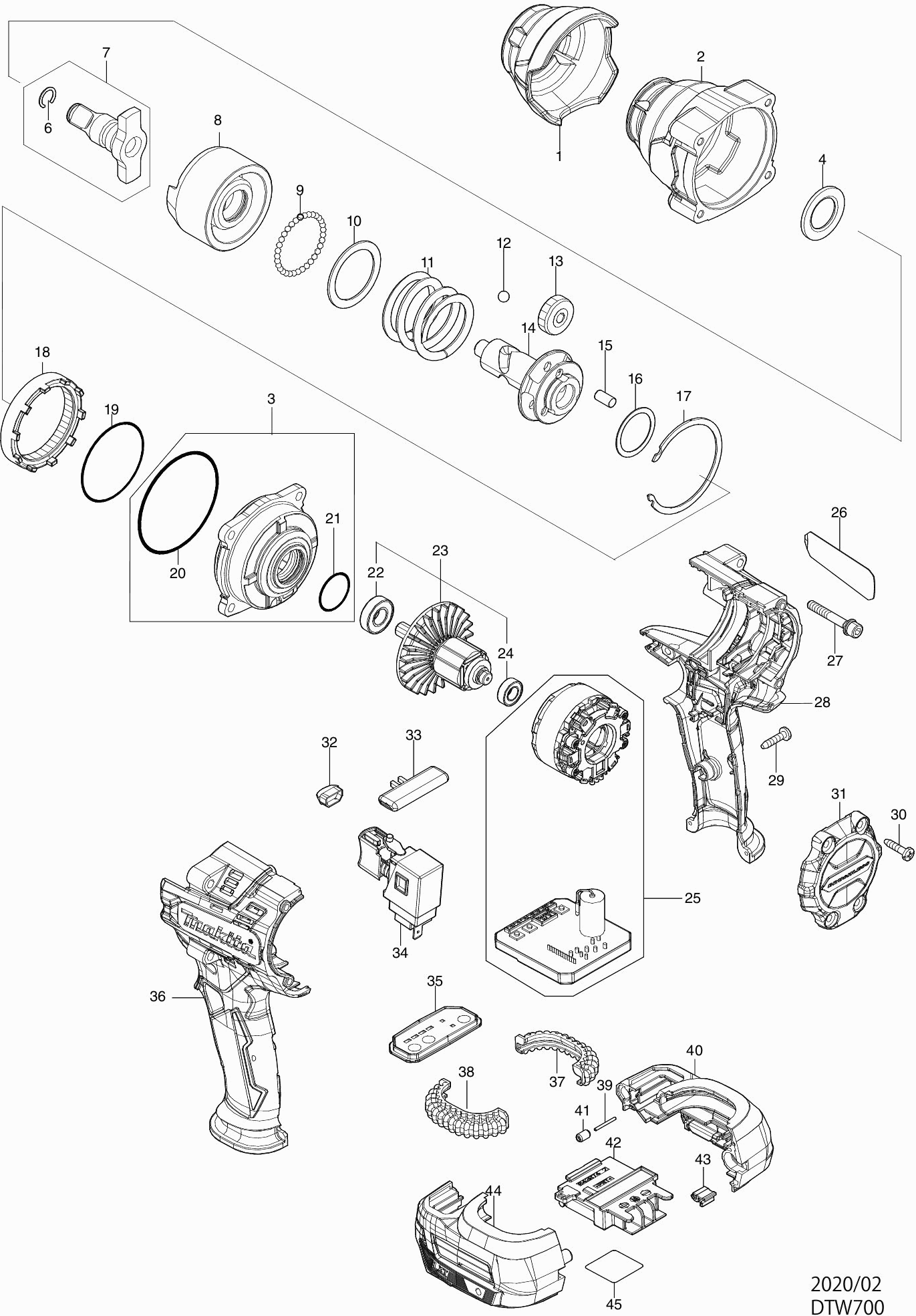

Zeichnungen der Makita DTW700
Teileliste der Makita DTW700
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stoßkappe DTW700/701 | ||||
| 001 | 422607-6 | 1.20 | 1.43 | |
| Schlaggehäuse DTW700/01 | ||||
| 002 | 141U35-9 | 17.60 | 20.94 | |
| Getriebe DTW700/01 | ||||
| 003 | 136296-8 | 11.00 | 13.09 | |
| Unterlegscheibe 20 DTW700/01 | ||||
| 004 | 253481-9 | 1.20 | 1.43 | |
| Sicherungsring 10 | ||||
| 006 | 231907-1 | 1.00 | 1.19 | |
| Amboss DTW700 | ||||
| 007 | 136256-0 | 72.60 | 86.39 | |
| Schlagstück DTW700/01 | ||||
| 008 | 327624-0 | 26.40 | 31.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 216001-0 | |||
| Unterlegscheibe 32 | ||||
| 010 | 267340-1 | 1.20 | 1.43 | |
| Druckfeder 34 DTW700/01 | ||||
| 011 | 232629-6 | 4.80 | 5.71 | |
| Stahlkugel 6.4 | ||||
| 012 | 216007-8 | 1.00 | 1.19 | |
| Zahnrad 21 DTW700/01 | ||||
| 013 | 227813-6 | 2.40 | 2.86 | |
| Welle DTW700/01 | ||||
| 014 | 327623-2 | 13.20 | 15.71 | |
| Stift 6mm DTW701 | ||||
| 015 | 256211-7 | 1.00 | 1.19 | |
| Nieten 25mm | ||||
| 016 | 267494-4 | 1.00 | 1.19 | |
| Sicherungsring DTW700/01 | ||||
| 017 | 347722-4 | 4.80 | 5.71 | |
| Zahnrad 48 DTW700/01 | ||||
| 018 | 227814-4 | 4.80 | 5.71 | |
| O-Ring 48 | ||||
| 019 | 213624-5 | 1.00 | 1.19 | |
| O-Ring 60 | ||||
| 020 | 213654-6 | 2.40 | 2.86 | |
| O-Ring 22 | ||||
| 021 | 213961-7 | 1.00 | 1.19 | |
| Kugellager 6900Ddw DUX60 A | ||||
| 022 | 210258-5 | 4.80 | 5.71 | |
| Anker DTW700/01 | ||||
| 023 | 519635-1 | 22.00 | 26.18 | |
| Kugellager 688ZZ DTW701 | ||||
| 024 | 211343-7 | 2.40 | 2.86 | |
| Feld | ||||
| 025 | 629A06-1 | 100.10 | 119.12 | |
| Namensschild DTW700 | ||||
| 026 | 857M03-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 251476-6 | |||
| Innensechskantschraube M5X35MM P | ||||
| 027-1 | 265D13-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027-2 | 265E44-9 | |||
| Motorgehäuse DTW700/01 | ||||
| 028 | 183P88-2 | 14.30 | 17.02 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 029 | 265B67-9 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 030 | 265B67-9 | 1.00 | 1.19 | |
| Hintere Abdeckung DTW700/01 | ||||
| 031 | 412673-1 | 3.60 | 4.28 | |
| Lichtkreis Dhp483 | ||||
| 032 | 620549-0 | 3.60 | 4.28 | |
| Schalterknopf L/r | ||||
| 033 | 456268-0 | 1.20 | 1.43 | |
| Schalter TW001G | ||||
| 034 | 140U03-9 | 28.60 | 34.03 | |
| Schalterkappe DTW701 | ||||
| 034C10 | 424774-3 | 1.00 | 1.19 | |
| Schalterplatte DTW700/01 | ||||
| 035 | 140U53-4 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035-1 | 1413B3-8 | |||
| Label A/U DTW301 | ||||
| 035C10 | 8012S9-8 | 2.40 | 2.86 | |
| Motorgehäuse DTW700/01 | ||||
| 036 | 183P88-2 | 14.30 | 17.02 | |
| Vibrationsdämpfer | ||||
| 037 | 422A56-3 | 1.20 | 1.43 | |
| Vibrationsdämpfer | ||||
| 038 | 422A56-3 | 1.20 | 1.43 | |
| Stift 1,5 | ||||
| 039 | 268284-8 | 1.00 | 1.19 | |
| Batteriegehäuse DTW700/01 | ||||
| 040 | 183P89-0 | 8.40 | 10.00 | |
| Gummistift 6 | ||||
| 040C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 040C20 | 252126-6 | 1.00 | 1.19 | |
| Gummistift 5 | ||||
| 041 | 263036-2 | 1.20 | 1.43 | |
| Anschlusseinheit | ||||
| 042 | 643874-2 | 3.60 | 4.28 | |
| Schutz AF-DW | ||||
| 043 | 424517-3 | 1.00 | 1.19 | |
| Batteriegehäuse DTW700/01 | ||||
| 044 | 183P89-0 | 8.40 | 10.00 | |
| Gummistift 6 | ||||
| 044C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 044C20 | 252126-6 | 1.00 | 1.19 | |
| Seriennummer Etikett DTW700 | ||||
| 045 | 857M11-2 | 2.40 | 2.86 | |
